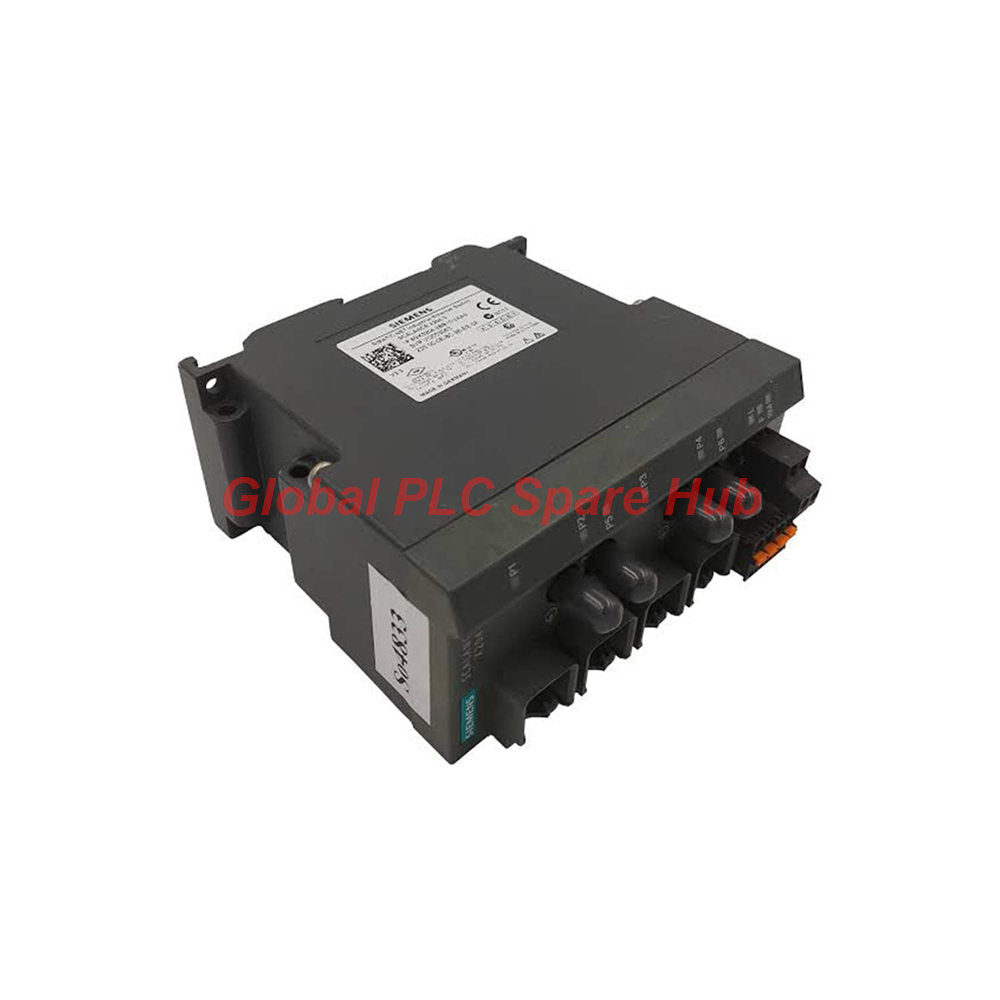

6GK5204-2BB10-2AA3 Siemens SCALANCE X204-2 Conmutador gestionado Nuevo

Descripción general del producto

El Siemens 6GK5204-2BB10-2AA3 es un switch Ethernet industrial gestionado de alto rendimiento de la robusta familia SCALANCE X204-2.

Diseñado para entornos industriales exigentes, este módulo compacto conecta redes de máquinas basadas en cobre con backbones de fibra óptica de larga distancia.

Combina cuatro puertos eléctricos RJ45 con dos interfaces ópticas multi-modo BFOC para soportar topologías en estrella, lineales o de anillo redundante fiables.

Con un gestor de redundancia integrado y capacidades completas de gestión de Capa 2, garantiza una alta disponibilidad de la red y una rápida recuperación de fallos.

La unidad cuenta con una robusta carcasa de clip metálico optimizada para múltiples formatos de rack, incluyendo rieles DIN estándar y perfiles S7-300 especializados.

Los ingenieros de automatización despliegan este componente inteligente para gestionar el determinismo, priorizar el tráfico y monitorear los bucles de comunicación de campo en tiempo real.

Especificaciones técnicas

• Marca: Siemens
• Número de modelo: 6GK5204-2BB10-2AA3
• Serie de producto: SCALANCE X204-2
• Tipo de switch: Switch Ethernet industrial gestionado
• Puertos eléctricos: 4 puertos RJ45 de 10/100 Mbit/s con manguitos de retención estructurales
• Puertos ópticos: 2 puertos BFOC (ST) multi-modo de 100 Mbit/s funcionando en modo 100BaseFX
• Velocidad de transferencia de datos: Auto-negociación de velocidad de línea de 10 Mbit/s y 100 Mbit/s
• Tensión de entrada de alimentación: Entradas redundantes dobles de 24 V CC (ventana operativa de 18 V a 32 V CC)
• Pérdidas de corriente y potencia: Consumo máximo de corriente de 0.265 A con una clasificación de pérdida de eficiencia de 6.36 W
• Protección de circuito integrada: Fusible interno de sobrecorriente de 0.6 A / 60 V en los rieles de alimentación
• Medios de almacenamiento extraíbles: Soporta ranura C-PLUG opcional para copias de seguridad automáticas de configuración
• Contacto de señalización: 1 contacto de señalización de fallos de bloque de terminales de 2 pines (clasificado 24 V CC / 0.1 A máximo)
• Rango de temperatura de funcionamiento: Rango extendido de -40 °C a +60 °C (almacenamiento de -40 °C a +70 °C)
• Humedad relativa máxima: 95% máximo a 25 °C bajo parámetros industriales estrictamente sin condensación
• Clase de protección de la carcasa: Carcasa robusta compacta con clasificación IP30
• Dimensiones físicas: 60 mm de ancho x 125 mm de alto x 124 mm de profundidad
• Peso neto: 0.78 kg
• Modalidades de montaje: Instalación en carril DIN de 35 mm, montaje en pared plana y carriles de perfil Siemens S7-300
• Tiempo medio entre fallos: Métricas de vida útil probadas calculadas en 74.64 años (MTBF)
• Parámetros PROFINET: Categoría de conformidad Clase B; funciona sin problemas como dispositivo PROFINET IO

Arquitectura de red y protocolos de redundancia

• Gestor de redundancia integrado: Controla configuraciones de anillo de alta velocidad para evitar bucles de datos lógicos
• Tiempo de reconstitución del anillo: Ejecuta bucles de recuperación de medios completos en menos de 0.3 segundos en 100 switches
• Flexibilidad de red en estrella: Configuración de profundidad arbitraria restringida solo por los períodos de retardo de propagación de línea física
• Protocolo de redundancia de medios (MRP): El cumplimiento nativo garantiza la interoperabilidad dentro de bucles redundantes estándar
• Redundancia de alta velocidad (HRP): Implementación completa a nivel de proveedor de topologías de anillo HRP con soporte de gestor
• Protocolo de redundancia paralela (PRP): Capacidad de escucha pasiva dentro de diseños de automatización PRP tolerantes a fallos

Capacidades avanzadas de firmware y gestión

• Interfaces de configuración: Soporte completo para Interfaz de línea de comandos (CLI) y Gestión basada en web (WBM)
• Integración de ingeniería: Configurado, escalado y puesto en marcha de forma nativa dentro de STEP 7 y TIA Portal
• Diagnósticos y registros: Presenta tablas de diagnóstico de puerto independientes, estadísticas de errores, tamaño de paquetes y seguimiento de tipos
• Integración SNMP: Soporta versiones v1, v2 y v3 del Protocolo simple de gestión de red junto con tablas MIB
• Gestión de alertas: Genera registros de trampas en tiempo real enviados directamente por correo electrónico a los centros de mantenimiento de fábrica
• Manejo del tráfico: Soporta Port Mirroring para análisis de red profundos y LLDP para mapas de topología automatizados
• Sincronización horaria: Presenta soporte nativo para los protocolos SICLOCK y SNTP para una marca de tiempo unificada de la planta

Equipos adecuados y escenarios de aplicación

• Infraestructura de PLC: Conecta controladores Siemens S7-300, S7-1200 y S7-1500 a niveles empresariales centrales
• Agregación de fibra óptica: Enlaza caídas de E/S remotas distribuidas sobre fibra multi-modo para superar los límites de distancia del cobre
• Automatización marina: Totalmente certificado para despliegue a bordo de buques, monitoreo de maquinaria y bucles de control de puente
• Industrias de proceso: Ideal para refinerías de petróleo, celdas de procesamiento químico y subestaciones eléctricas de alta interferencia

Perspectiva de Global PLC Spare HUB

El 6GK5204-2BB10-2AA3 representa un switch de Capa 2 altamente versátil para la migración de sistemas heredados y entornos hostiles. Los dos puertos multi-modo BFOC permiten a los ingenieros mantener robustos bucles de fibra a lo largo de kilómetros, eliminando la amenaza de diferencias de voltaje de modo común entre edificios de fábrica separados. Al lograr la certificación PROFINET Clase B, se integra limpiamente en el marco de datos cíclicos de STEP 7, haciendo que los datos de diagnóstico de red sean visibles en las pantallas HMI como alarmas de sistema estándar. La inclusión de la ranura C-PLUG es excelente para el servicio de campo, permitiendo transferencias de configuración inmediatas durante los cambios en caliente sin una herramienta de PC.

Certificaciones y estándares globales

• Cumplimiento general: Marcado CE completo, licencia KC de Corea del Sur y certificación RCM de Australia
• Puntos de referencia regulatorios de EMC: Probado según EN 61000-6-4:2001 (emisión Clase A) y EN 61000-6-4:2001 (inmunidad)
• Seguridad eléctrica estándar: Listado bajo UL 60950-1 (Archivo E115352) y especificaciones CSA C22.2 No. 60950-1
• Aprobaciones de atmósferas peligrosas: Certificado oficialmente bajo ATEX, UKEX, IECEx, ULhazloc, FM y China CCC Ex (GB)
• Listados de sociedades de clasificación marina: Totalmente certificado por ABS, BV, DNV, DNV GL, KRS, LRS, NK y PRS

Logística, garantía y detalles del paquete

• Cobertura de la garantía: Respaldado por una garantía integral de reemplazo industrial de 12 meses
• Redes de envío globales: Gestionado mediante enrutamiento prioritario expreso a través de DHL, FedEx y UPS
• Plazo de envío: Preparado, escaneado y enviado de forma segura en un plazo de 24 a 48 horas desde los centros de almacenamiento
• Manifiesto del paquete: Incluye un módulo de switch certificado de fábrica, un CD-ROM con manual electrónico y un bloque de alimentación de 4 pines

Guía de adquisición y selección

• Verifique que la terminación de su línea de fibra óptica coincida con el estilo BFOC (ST) de tipo twist-lock antes de los bucles de instalación
• Pida un C-PLUG de Siemens por separado si su estrategia de mantenimiento se basa en la recuperación de configuración basada en hardware
• Asegúrese de que el diseño del armario pueda acomodar el espacio de 124 mm de profundidad de esta serie de módulos compactos especializados

Preguntas frecuentes (FAQ)

¿Qué hace el botón de configuración integrado en el panel frontal del switch?

El botón local establece el estado del contacto de señalización de fallos integrado, permitiendo a los técnicos reconocer fácilmente las alarmas locales y borrar las indicaciones de error activas.

¿Cómo simplifica la tarjeta de almacenamiento C-PLUG opcional el mantenimiento de emergencia en campo?

El módulo escribe toda su configuración, incluidas las direcciones IP y la configuración del anillo, en el conector. Si se produce un fallo, mover el conector a un nuevo switch restaura la red al instante.

¿Se puede montar este módulo directamente dentro de un rack S7-300 junto con las tarjetas de CPU centrales?

Sí, el chasis trasero está moldeado con características de bloqueo específicas que se deslizan directamente en los rieles de perfil estándar Siemens S7-300.

¿Cuál es la ventaja de utilizar los puertos de fibra multi-modo 100BaseFX sobre las líneas de cobre tradicionales?

Los enlaces de fibra óptica son completamente inmunes a las interferencias electromagnéticas, eliminan los bucles de tierra y soportan tramos de conexión significativamente más largos que los cables RJ45 estándar.

¿Cómo maneja el switch los fallos de entrada de energía cuando utiliza el bloque de terminales de energía redundante?

Si una fuente de alimentación falla, la entrada secundaria asume inmediatamente la carga eléctrica sin interrumpir el tráfico de datos, mientras que el contacto de señalización se abre para activar una alarma del sistema.
