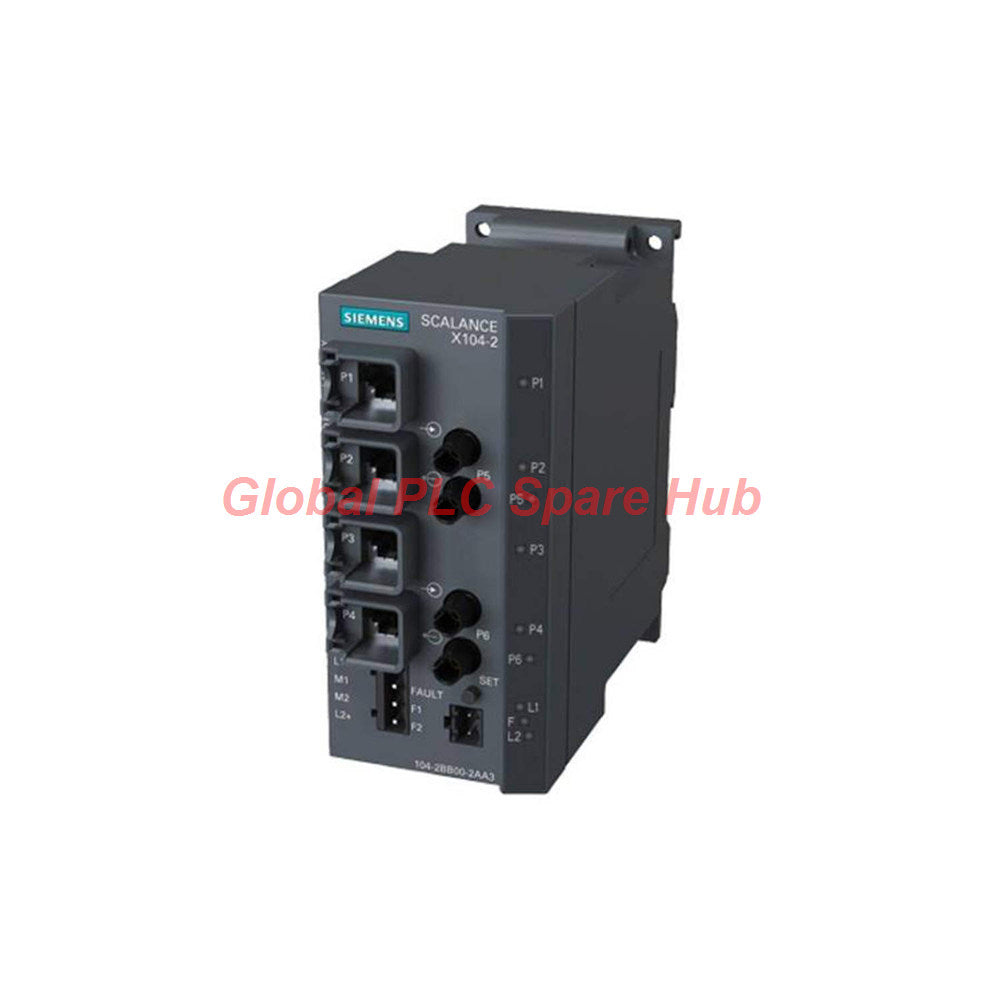

6GK5104-2BB00-2AA3 Siemens SCALANCE X104-2 Conmutador no gestionado

Descripción general del producto

El 6GK5104-2BB00-2AA3 es un switch Ethernet industrial no gestionado de grado industrial del grupo de productos SCALANCE X104-2 de Siemens. Este nodo de red compacto interconecta líneas eléctricas de cobre y canales de fibra de larga distancia dentro de entornos de fabricación hostiles. Integra cuatro puertos RJ45 de alta velocidad y dos interfaces ópticas multimodo BFOC para ofrecer una transmisión determinista de datos en bruto en toda la planta de producción.

Diseñado para una simplicidad plug-and-play, el 6GK5104-2BB00-2AA3 elimina la complejidad de configuración de los switches gestionados mientras mantiene la integridad de la red industrial. Su robusta carcasa compacta IP30 se adapta a múltiples sistemas de rieles. Esto lo convierte en una opción de infraestructura ideal para la capacidad de expansión en redes aisladas por seguridad o configuraciones de control distribuido.

Especificaciones técnicas

• Marca: Siemens (SIMATIC)
• Número de modelo: 6GK5104-2BB00-2AA3
• Serie de productos: Arquitectura SCALANCE X104-2
• Tipo funcional: Switch Ethernet industrial no gestionado
• Interfaces de cobre: 4 puertos RJ45 de 10/100 Mbit/s para componentes de red local
• Interfaces de fibra: 2 sockets BFOC multimodo de 100 Mbit/s (alcances de hasta 5 km)
• Presupuesto óptico: Características de potencia de transmisión de -19 dB a -14 dB
• Marco de potencia: Terminales de alimentación redundante de 24 V CC (rango operativo de 18 V a 32 V CC)
• Corriente de entrada máxima: 0.175 A de carga continua
• Pérdida de potencia activa: 3.8 W típica a 24 V CC
• Señalización integrada: 1 bloque de terminales de 2 polos para contacto de señalización de fallos (nominal 0.6A / 60V)
• Dimensiones del chasis: 60 mm de ancho x 125 mm de alto x 124 mm de profundidad
• Masa neta: 0.78 kg de ensamblaje de carcasa de grado industrial

Equipos objetivo e infraestructura de campo

El 6GK5104-2BB00-2AA3 forma la columna vertebral de la comunicación para líneas de automatización complejas. Enlaza los chasis de controladores Siemens S7-300, S7-1200 y S7-1500 con estaciones de E/S distribuidas locales, variadores de frecuencia y paneles de operador. Los puertos de fibra multimodo BFOC duales permiten que el switch abarque hasta 5 km. Esto permite conexiones de datos aisladas del ruido entre edificios de procesamiento separados, estaciones de tratamiento de agua y centros de control marítimos de servicio pesado.

Características de diagnóstico y controles de hardware

El 6GK5104-2BB00-2AA3 cuenta con sistemas de seguimiento instantáneos a nivel de hardware. La placa frontal incorpora LEDs de estado claros para la monitorización en tiempo real de la redundancia de energía, la actividad del enlace de línea y los errores de puerto localizados. También incluye un contacto de señalización de fallos flotante integrado. Los técnicos pueden configurar este contacto mediante un botón integrado para activar alarmas externas durante caídas de energía o desconexiones de puertos, lo que minimiza los tiempos de respuesta de diagnóstico.

Logística, inclusiones y términos de garantía

• Estado del inventario: En stock para distribución internacional inmediata
• Transportistas globales: Enviado a todo el mundo a través de transporte aéreo acelerado por DHL, FedEx y UPS
• Velocidad de cumplimiento: Envío seguro desde el almacén dentro de las 24 a 48 horas posteriores a la validación del pago
• Términos de la garantía: Cubierto por una garantía estructural y funcional integral de 12 meses
• Paquete de documentación: Se envía con los manuales originales del sistema electrónico precargados en CD

La visión de Global PLC Spare HUB

Desde el punto de vista del mantenimiento industrial, el 6GK5104-2BB00-2AA3 es muy valorado porque cuenta con una amplia gama de clasificaciones marinas, incluyendo ABS, BV, DNV, GL, LRS y NK. También posee estrictas clasificaciones de áreas peligrosas FM3611 Clase 1 División 2 y ATEX Zona 2. Esto significa que está certificado para operar de forma segura en espacios que contienen gases o vapores explosivos. Al separar las subredes de cobre locales a través de enlaces ópticos BFOC, evita que las corrientes de bucle a tierra y las altas interferencias electromagnéticas interrumpan sus racks de PLC centrales.

Preguntas frecuentes

¿Cómo se registra y bloquea una condición de fallo de red utilizando el botón de ajuste integrado?

Cuando la red está funcionando normalmente, presione el botón de ajuste de la placa frontal. Esto guarda el estado actual del enlace en la memoria local. Si algún puerto activo pierde su conexión después de este paso, el relé interno se activa para disparar su circuito de alarma externo.

¿Puede este switch no gestionado funcionar de forma segura si solo un terminal de alimentación de 24 V CC está cableado?

Sí, el switch funciona correctamente con una sola fuente de alimentación. Sin embargo, activará continuamente el contacto de señalización de fallos hasta que se conecte una fuente secundaria redundante al otro bloque de terminales.

¿Cuál es la distancia física máxima soportada por los sockets de fibra BFOC incorporados?

Los transceptores ópticos están optimizados para cableado de fibra multimodo. Pueden transmitir datos hasta 5 kilómetros sin necesidad de repetidores de señal en línea o amplificadores activos.

¿El módulo admite la configuración a través de la gestión basada en web o consultas SNMP?

No, este modelo es un switch estrictamente no gestionado. No tiene una dirección IP y no se puede acceder a él a través de navegadores web o software TIA Portal para configurar los parámetros del firmware.

¿Qué configuraciones de montaje son posibles para esta carcasa compacta específica?

La placa trasera cuenta con opciones de montaje universales. Se engancha directamente a rieles DIN estándar de 35 mm, se monta de forma segura en rieles de perfil S7-300 estándar o se atornilla a paneles traseros de gabinetes para instalaciones en pared.

Orientación de adquisición y selección

Al asegurar un switch de respaldo para un sistema existente, verifique que sus conexiones de campo coincidan con los conectores de fibra de bayoneta-giro BFOC (estilo ST) heredados. Los módulos SCALANCE más nuevos a menudo hacen la transición a conexiones SC o LC de empuje-tracción, que requieren diferentes cables de conexión. Para aplicaciones críticas en el procesamiento de petróleo y gas o propulsión marina, verifique que las placas de cumplimiento de ubicación peligrosa Clase 1 División 2 coincidan con los mapas de zona de su planta. Esto evita problemas de cumplimiento durante las inspecciones de seguridad oficiales.
