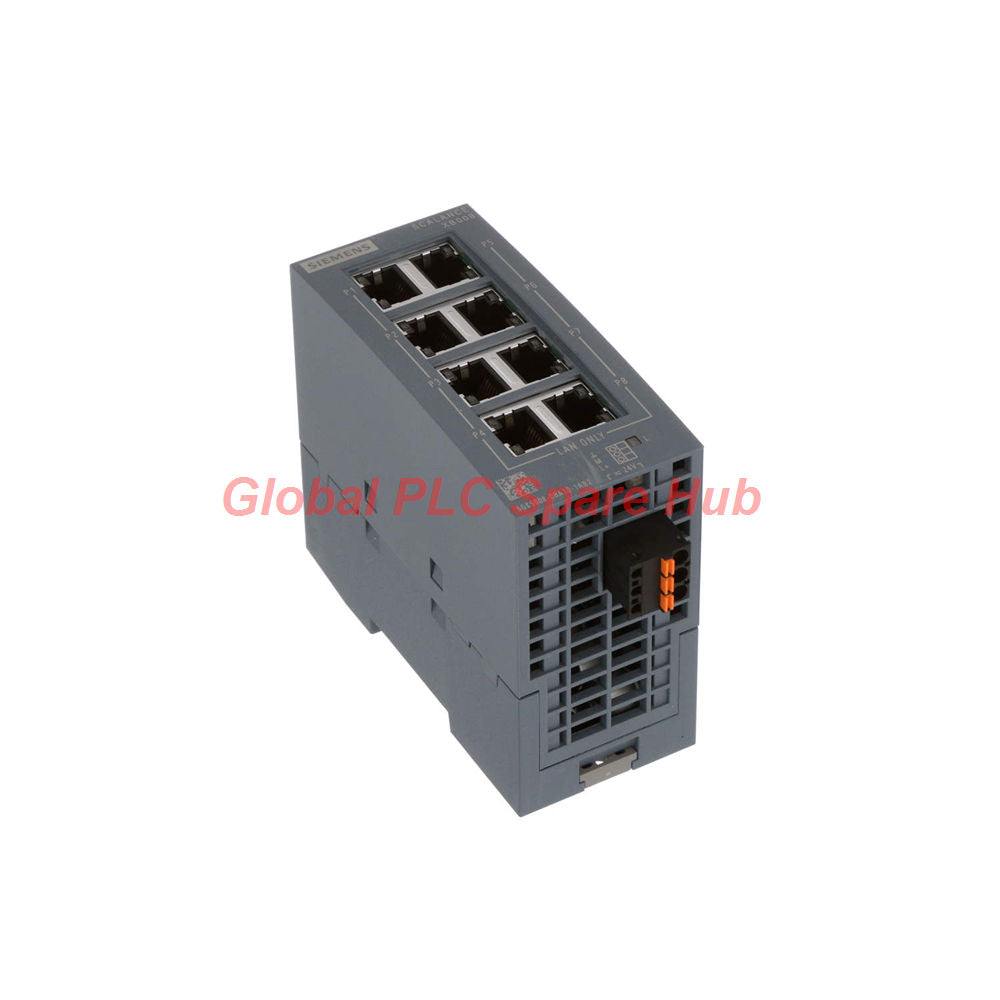

6GK5008-0BA10-1AB2 Siemens SCALANCE XB008 Conmutador no gestionado Nuevo

Descripción general del producto

El Siemens 6GK5008-0BA10-1AB2 es un switch Ethernet no gestionado de grado industrial que pertenece a la serie de redes premium SCALANCE XB008.

Este nodo de red compacto está diseñado específicamente para construir topologías de estrella o lineales que ahorran espacio en entornos de fábrica automatizados.

El diseño compacto de la caja alberga ocho puertos integrados que manejan de forma fiable velocidades de datos de 10/100 Mbit/s.

Funcionando con un terminal de fuente de alimentación de doble compatibilidad de 24 V CA/CC, garantiza una implementación perfecta en paneles de control estándar.

La carcasa de plástico con clasificación IP20 se monta rápidamente en rieles DIN estándar para optimizar los diseños de gabinetes de alta densidad.

Los ingenieros confían en este robusto módulo para garantizar una comunicación estable a nivel de máquina sin una compleja sobrecarga de configuración de software.

Especificaciones técnicas

• Marca: Siemens
• Número de modelo: 6GK5008-0BA10-1AB2
• Serie de productos: SCALANCE XB008
• Tipo de switch: Switch Ethernet industrial no gestionado
• Número de puertos: 8 puertos RJ45 integrados de par trenzado eléctrico
• Velocidad de transmisión: Velocidades de línea de detección automática de 10 Mbit/s y 100 Mbit/s
• Capacidad de fibra multimodo: 0 puertos (infraestructura de par trenzado puramente basada en cobre)
• Tensión de alimentación (modo CC): Nominal 24 V CC (rango de funcionamiento de 19,2 V a 28,8 V CC)
• Tensión de alimentación (modo CA): Nominal 24 V CA (rango de funcionamiento de 19,2 V a 28,8 V CA)
• Consumo de corriente y potencia: Corriente de entrada máxima de 0,12 A con una baja clasificación de pérdida de potencia de 2,88 W
• Protección contra sobrecorriente integrada: Fusible interno integrado clasificado en 0,6 A / 60 V en las entradas de alimentación
• Configuración de la interfaz de alimentación: 1 conector de bloque de terminales enchufable dedicado de 3 pines
• Rango de temperatura: Ventana operativa de -10 °C a +60 °C (seguimiento de almacenamiento de -40 °C a +80 °C)
• Límites de humedad relativa: Hasta un 95% máximo a 25 °C bajo condiciones de humedad estrictamente sin condensación
• Clase de protección del gabinete: Carcasa compacta de plástico con clasificación IP20
• Dimensiones físicas: 45 mm de ancho x 100 mm de alto x 87 mm de profundidad
• Peso neto del módulo: 0,18 kg
• Modalidades de montaje: Soporta completamente el montaje a presión en riel DIN estándar de 35 mm y el montaje vertical en pared plana
• Métrica de calidad (MTBF): Ingeniería de larga duración clasificada para 214 años de servicio continuo
• Idoneidad PROFINET: Categoría de conformidad Clase A para la integración de redes industriales de línea de base
• Priorización de datos: Mecanismo de priorización de tráfico de Clase de Servicio (CoS) incorporado

Instalación y seguridad eléctrica

• Encaje firmemente la carcasa compacta en un riel DIN horizontal de 35 mm dentro de un gabinete
• Alternativamente, fije la placa posterior directamente a una pared interior plana utilizando tornillos de montaje aprobados
• Tenga en cuenta que este modelo específico no admite el montaje en perfiles especializados S7-1500
• Pele los cables de alimentación de campo y asegúrelos limpiamente en el bloque de terminales enchufable de 3 pines
• Verifique las líneas de suministro de entrada para comprobar que las tensiones operativas se mantengan estrictamente entre 19,2 V y 28,8 V

Capacidades de diagnóstico

• Las matrices de LED integradas proporcionan una evaluación visual instantánea del estado de la energía y los perfiles de conexión de puertos activos
• Los LED de enlace/actividad parpadean rápidamente para confirmar el tráfico bidireccional activo en cada toma RJ45 independiente
• Los indicadores de diagnóstico local alertan a los técnicos de campo sobre caídas de señal de hardware localizadas sin acceso a la herramienta de software maestra
• La preparación para el Protocolo de redundancia paralela (PRP) integrado permite la integración pasiva dentro de estructuras de red industrial tolerantes a fallos

Equipos adecuados y escenarios de aplicación

• Conectividad PLC: Se interconecta sin problemas con Siemens S7-1200, S7-300 y controladores lógicos industriales estándar
• Integración HMI: Conecta paneles de operador a nivel de máquina directamente a arquitecturas de procesamiento central distribuidas
• Red de campo: Ideal para celdas de máquinas a pequeña escala, estaciones de bombeo remotas y cintas transportadoras de manejo de materiales modulares
• Infraestructura de zona peligrosa: Aprobado para su implementación en plantas químicas explosivas y entornos críticos de procesamiento de petróleo/gas en alta mar

Información de Global PLC Spare HUB

El 6GK5008-0BA10-1AB2 destaca por su excepcional adaptabilidad de potencia y su amplio perfil de certificación. Si bien muchos switches industriales están estrictamente limitados a la alimentación de CC, este switch acepta 24 V CA, lo que lo hace muy valioso para sistemas de automatización de edificios y modernizaciones de plantas antiguas. El mantenimiento de un fusible interno de 0,6 A junto con el soporte de Clase de Servicio garantiza que los telegramas de control críticos se prioricen sin una degradación estructural del rendimiento. Su impresionante MTBF de 214 años resalta el excepcional diseño térmico y la fiabilidad de los componentes diseñados por Siemens.

Certificaciones globales y datos medioambientales

• Cumplimiento general: Marcado CE completo, aprobación RCM y licencia comercial coreana KC
• Regulaciones de EMC industrial: Estándares de emisión conformes con EN 61000-6-4 (Clase A) e inmunidad según EN 61000-6-2
• Aprobaciones de seguridad eléctrica: Certificaciones estándar UL 60950-1 y CSA C22.2 No. 60950-1
• Certificados de ubicaciones peligrosas: Estándares ATEX, UKEX, IECEx, ULhazloc, aprobación FM y China CCC Ex (GB)
• Seguimiento ambiental: Totalmente compatible con RoHS con un potencial de calentamiento global de ciclo de vida total de 151,5 kg de CO2 equivalente

Logística, garantía y detalles del paquete

• Período de garantía: Cubierto por una amplia política de garantía de componentes industriales de 12 meses
• Expedidores de envío: Se envía globalmente utilizando servicios prioritarios de DHL, FedEx y UPS
• Ventana de envío de pedidos: El hardware en stock se somete a un empaquetado rápido en el almacén y se envía en un plazo de 24 a 48 horas
• Manifiesto del paquete: Contiene un módulo de switch no gestionado nuevo de fábrica con un enlace de identificación IEC 61406-1 activo

Guía de adquisición y selección

• Verifique que su infraestructura de campo dependa completamente de líneas de cobre, ya que este módulo no cuenta con transceptores de fibra óptica
• Si su topología de automatización requiere funciones gestionadas avanzadas como VLAN o SNMP, seleccione un módulo de la serie SCALANCE XB200 en su lugar
• Asegúrese de que la disipación térmica del gabinete tenga en cuenta una carga de línea base continua de 2,88 W de la interfaz de alimentación del switch

Preguntas frecuentes (FAQ)

¿Este switch no gestionado requiere alguna configuración de dirección IP antes de su implementación?

No, la unidad funciona como un verdadero componente plug-and-play que enruta los paquetes de datos automáticamente a través de tablas de direcciones MAC sin configuración de software.

¿Puedo ejecutar una combinación de dispositivos de campo de 10 Mbps y 100 Mbps en el mismo switch simultáneamente?

Sí, los ocho puertos RJ45 cuentan con lógica de detección automática independiente que negocia automáticamente la velocidad y los modos dúplex por nodo conectado.

¿Cuál es la importancia de la capacidad de Clase de Servicio integrada en un dispositivo no gestionado?

La función CoS lee las etiquetas IEEE 802.1p incrustadas para priorizar las colas de paquetes de datos de automatización críticos en el tiempo por delante del tráfico de red estándar.

¿Cómo se protege el switch de los cortocircuitos que ocurren en las líneas de alimentación externas?

Un fusible de entrada de 0,6 amperios / 60 voltios integrado aísla activamente la electrónica interna del switch de las sobretensiones de corriente entrantes.

¿Está permitido alimentar este módulo utilizando un bucle de transformador de 24 V CA que se encuentra típicamente en los paneles HVAC?

Sí, la etapa de alimentación de doble voltaje procesa de forma segura la corriente CA y CC dentro de los parámetros operativos nominales de 19,2 V a 28,8 V.
