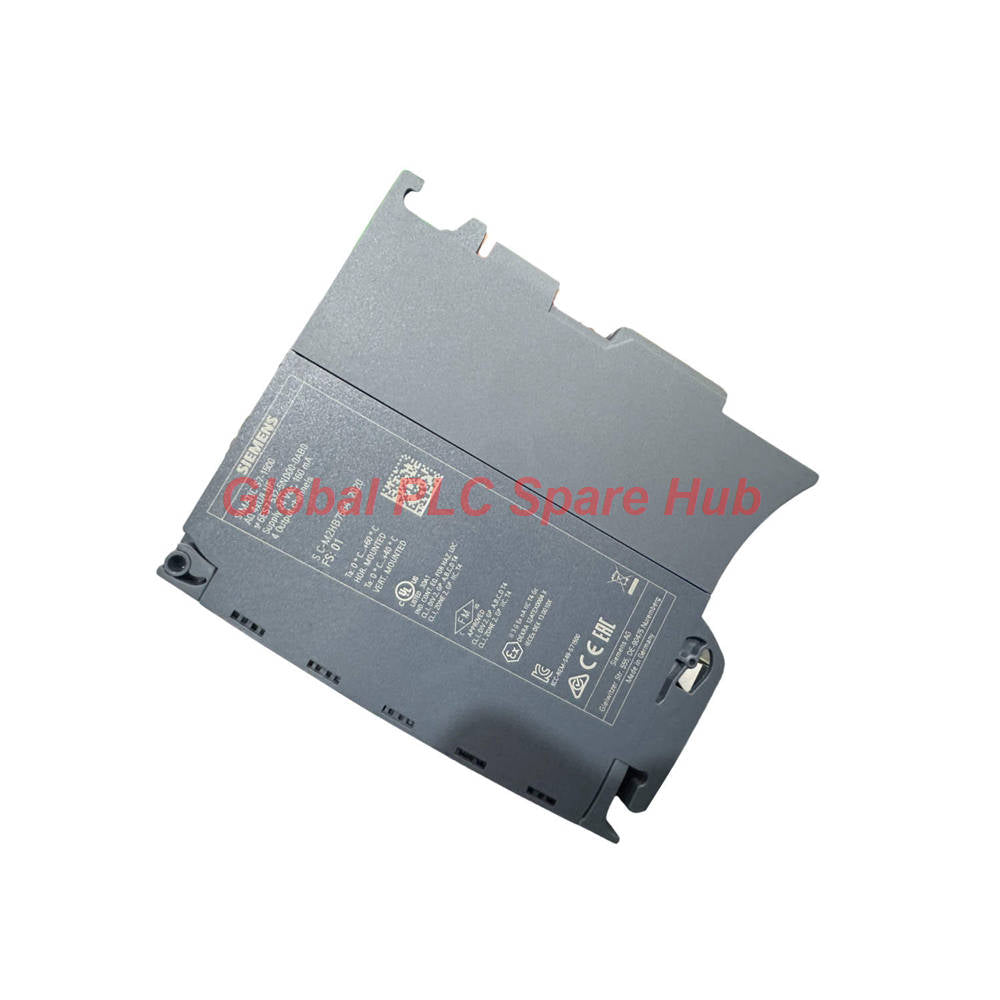

Módulo de salida analógica 6ES7532-5ND00-0AB0 Siemens AQ 4xU/I HF en stock

Descripción general del producto

El 6ES7532-5ND00-0AB0 es un módulo de salida analógica de alta función (HF) de élite desarrollado por Siemens para la familia de automatización SIMATIC S7-1500. Este componente de hardware avanzado ofrece cuatro canales de ultraprecisión y respuesta dinámica con una resolución nítida de 16 bits. Ubicado en un formato compacto de 35 mm, proporciona un aislamiento eléctrico completo entre canales individuales para erradicar las distorsiones de la señal en entornos industriales complejos.

Diseñado para una ejecución determinística, el 6ES7532-5ND00-0AB0 admite el modo isócrono de alta velocidad con un ciclo de conversión ultrarrápido de solo 125 µs en todos los canales. De manera crucial, este módulo está clasificado para apagados de grupos de carga orientados a la seguridad hasta SIL2 (EN IEC 62061:2021) y Categoría 3 PL d (EN ISO 13849-1:2015), lo que permite a las instalaciones industriales implementar configuraciones de control estándar de doble propósito y desconexión de seguridad en la misma huella del rack.

Especificaciones técnicas

• Marca: Siemens (SIMATIC)
• Designación del modelo: 6ES7532-5ND00-0AB0
• Serie de productos: Arquitectura PLC S7-1500
• Tipo funcional: Salida analógica AQ 4xU/I HF (Alta función)
• Estado funcional del hardware: Disponible desde FS01; Disparo de seguridad validado desde FS03
• Resolución digital a analógica: 16 bits máximo (incluido el bit de signo)
• Umbral de precisión básico: Altamente calibrado 0,06% para voltaje / 0,1% para corriente a 25 °C
• Ejecución de ciclo dinámico: Tiempo de conversión fijo de 125 µs independientemente de la activación del canal
• Matriz de configuración de salida: 4 canales independientes aislados en grupos de 1
• Rangos de señal de voltaje: 0 a 10 V, 1 V a 5 V y -10 V a +10 V
• Rangos de señal de corriente: 0 a 20 mA, 4 a 20 mA y -20 mA a +20 mA
• Aislamiento de modo común máximo: 30 V CA continuo / 60 V CC continuo
• Aislamiento de circuito entre canales: Probado para una capacidad de resistencia a sobretensiones de 2.000 V CC
• Métricas de cumplimiento de seguridad: SIL 2 (IEC 62061) / Nivel de rendimiento d, Categoría 3 (ISO 13849-1)
• Dimensiones físicas del sistema: 35 mm de ancho x 147 mm de alto x 129 mm de profundidad

Equipo objetivo y aplicaciones industriales

El 6ES7532-5ND00-0AB0 controla elementos de proceso especializados con alta precisión. Se conecta directamente a válvulas hidráulicas proporcionales, entradas de referencia de velocidad de variadores de frecuencia (VFD) y matrices de registro de datos analógicos de precisión. Este módulo de alta función regula las válvulas de control en calderas de generación de energía, rige bombas de dosificación química exactas y comanda posicionadores multieje de alta velocidad que requieren una sincronización exacta a través de redes PROFINET IRT.

Conjunto de diagnóstico avanzado y capacidades de captura de seguridad

El 6ES7532-5ND00-0AB0 ofrece una amplia supervisión de protección en tiempo de ejecución. Si un bucle de corriente se ve comprometido, el firmware activa una alarma de diagnóstico de rotura de cable. Si un bucle de voltaje se enfrenta a un estado de sobrecorriente, activa una trampa de cortocircuito en tiempo real. El módulo también supervisa los umbrales de voltaje de la fuente de alimentación de 24 V CC local y rastrea las anomalías de desbordamiento/subdesbordamiento de la señal al instante.

Su panel frontal muestra LED de diagnóstico de alta visibilidad para una resolución de problemas inmediata. Estos incluyen indicadores de estado de RUN y ERROR localizados, un PWR-LED dedicado para la salud del suministro, e indicadores verdes/rojos individuales para el estado del canal y diagnósticos de canal aislados. Para estados a prueba de fallos, los ingenieros pueden programar valores sustitutos explícitos para ejecutarse durante una parada de la CPU o una pérdida de comunicación.

Logística, inclusiones del paquete y términos de la garantía

• Estado de la matriz de stock: Mantenido en stock para distribución internacional inmediata
• Logística exprés global: Envío aéreo de prioridad rápida gestionado a través de DHL, FedEx y UPS
• Plazo de entrega: Procesamiento de paquetes asegurado en 24 a 48 horas desde la validación del pedido
• Garantía: Totalmente respaldado por una política de garantía estructural y funcional de 12 meses
• Inclusiones estándar del kit: Se envía completo con un elemento de entrada de backplane, un soporte de blindaje integrado y un terminal de blindaje de puesta a tierra dedicado (Nota: los conectores frontales de tornillo o push-in deben pedirse por separado)

La perspectiva de Global PLC Spare HUB

Desde una perspectiva de diseño de sistemas industriales, el 6ES7532-5ND00-0AB0 representa una evolución crítica en el diseño analógico de alto nivel. Al aislar cada canal individualmente, Siemens evita por completo que las corrientes de bucle de tierra distorsionen las señales vecinas. Esta elección estructural es vital en instalaciones donde los sensores y actuadores operan a través de largas distancias físicas con diferentes potenciales de tierra. Además, la capacidad de ejecutar paradas orientadas a la seguridad hasta PL d/SIL2 significa que los diseñadores de plantas pueden desenergizar de forma segura los bucles de actuadores durante paradas de emergencia sin instalar costosos relés de seguridad externos.

Preguntas frecuentes

¿Cómo cambia el tiempo de ciclo de 125 µs si solo configuro y habilito dos canales?

El convertidor digital a analógico interno procesa todos los canales simultáneamente. La velocidad de conversión de 125 µs permanece completamente fija e independiente del número de canales activos utilizados.

¿Qué paso estructural evita que el ruido eléctrico de alta frecuencia degrade la precisión de 16 bits?

Debe instalar el soporte de blindaje y la abrazadera de tierra incluidos. Este conjunto desvía el ruido electromagnético parásito directamente al riel de tierra antes de que pueda llegar a los circuitos DAC internos.

¿Puede esta tarjeta estándar de alta función reemplazar un módulo de seguridad F-RAM dedicado en un rack F-PLC?

No, este es un módulo estándar que admite el disparo orientado a la seguridad de grupos de carga mediante la interrupción de la fuente de alimentación externa. No procesa código a prueba de fallos como un módulo F-AQ nativo, de color amarillo brillante.

¿Qué ocurre con la señal de salida analógica si la CPU central del S7-1500 entra en modo STOP?

El módulo aplica los valores sustitutos preconfigurados. Puede programar cada canal para que mantenga su último nivel de salida válido o cambie inmediatamente a un valor de seguridad exacto y predefinido.

¿Por qué el tiempo de establecimiento salta de 0,2 ms a 2 ms cuando se controlan actuadores inductivos?

Las cargas inductivas resisten los cambios rápidos de corriente. Los controladores de salida internos del módulo requieren 2 ms para amortiguar la fuerza contraelectromotriz inductiva y estabilizar la señal dentro del límite de linealidad especificado del 0,015%.

Orientación para la adquisición y selección

Al seleccionar esta tarjeta de alta función, verifique que su entorno de ingeniería ejecute STEP 7 TIA Portal V14 o posterior para una integración completa de los parámetros. Si su sistema requiere un disparo orientado a la seguridad de módulos estándar, asegúrese de que el código de revisión del hardware en la carcasa sea FS03 o superior, ya que las revisiones funcionales anteriores carecen de esta certificación de seguridad formal. Para evitar fallos de configuración inesperados durante un reemplazo en caliente en vivo, verifique que la configuración de su estación existente coincida con el perfil de firmware V1.1.0.
