6ES7531-7QD00-0AB0 Módulo de entrada analógica Siemens S7-1500 Nuevo

Descripción general del producto

El 6ES7531-7QD00-0AB0 es un módulo de entrada analógica SIMATIC S7-1500 de alta densidad y alta precisión diseñado por Siemens. Esta tarjeta de procesamiento de nivel estándar (ST) transforma los datos brutos de los instrumentos de campo en valores digitales de 16 bits de ultra alta resolución. Cuenta con una carcasa de 25 mm que ahorra espacio y se encaja directamente en los rieles de montaje estándar del S7-1500.

Diseñado para bucles de procesamiento exigentes, el 6ES7531-7QD00-0AB0 cuenta con cuatro versátiles canales de entrada que se configuran en grupos de cuatro. Maneja múltiples tipos de señales, incluyendo voltajes, corrientes, termómetros de resistencia (RTD) y termopares (TC). Esto elimina la necesidad de tarjetas de acondicionamiento de un solo propósito y optimiza la utilización del rack.

Especificaciones técnicas

• Marca: Siemens (SIMATIC)
• Número de modelo: 6ES7531-7QD00-0AB0
• Serie del producto: Sistema de automatización PLC S7-1500
• Tipo funcional: Módulo de entrada analógica (AI 4xU/I/RTD/TC ST)
• Resolución ADC: Máximo de 16 bits, incluyendo el bit de signo
• Precisión básica: Límite operativo del 0,3 % en todo el rango operativo térmico
• Alimentación nominal: 24 V CC (rango operativo de 19,2 V a 28,8 V CC)
• Resistencia del terminal de entrada: 25 ohmios para modos de corriente, 100 kΩ a 10 MΩ para modos de voltaje y sensor
• Estructura de agrupación de canales: 4 canales en un solo grupo de 4 (2 canales disponibles para seguimiento de RTD)
• Umbral de voltaje de modo común: Nivel continuo máximo de 10 V
• Tiempos de integración configurables: Opciones de 2,5 ms, 16,67 ms, 20 ms y 100 ms
• Frecuencias de rechazo de interferencias: Filtros de atenuación de ruido de 10 Hz, 50 Hz, 60 Hz y 400 Hz
• Dimensiones físicas: 25 mm de ancho x 147 mm de alto x 129 mm de profundidad

Equipos objetivo y entornos de aplicación

El módulo 6ES7531-7QD00-0AB0 se interconecta con configuraciones de automatización avanzadas. Se integra sin problemas con las estaciones de E/S distribuidas Siemens ET 200MP y los grupos de procesadores centrales S7-1500. La unidad monitorea bucles térmicos en hornos industriales mediante termopares tipo K, J o R. Realiza un seguimiento de los transmisores de flujo utilizando bucles de corriente de 4-20 mA. También maneja el monitoreo preciso del clima y HVAC utilizando elementos RTD Pt100 y Ni100, y funciona bien en el monitoreo de almacenamiento de tanques petroquímicos multizona.

Matriz de diagnóstico avanzada y protección operativa

El 6ES7531-7QD00-0AB0 presenta una amplia capacidad de informe de diagnóstico en tiempo real. Monitorea caídas de voltaje de suministro, desbordamiento/subdesbordamiento de señal y fallas por rotura de cable en bucles de 1-5 V, 4-20 mA, RTD y termopares. El hardware incluye una completa variedad de LED de diagnóstico en el panel frontal. Estos incluyen indicadores RUN/ERROR dedicados, indicadores de alimentación local, rastreadores de estado de canal verdes e indicadores de falla específicos de canal rojos. Esto facilita la resolución de problemas durante la puesta en marcha en campo.

Logística, Adquisiciones y Política de Garantía

• Disponibilidad de existencias: Completamente en stock y listo para implementación global inmediata
• Socios logísticos: Tránsito exprés prioritario gestionado por DHL, FedEx y UPS Express
• Plazo de entrega: Los pedidos se envían en un plazo de 24 a 48 horas desde la validación del pago
• Garantía: Cubierto por una garantía estructural y operativa integral de 12 meses

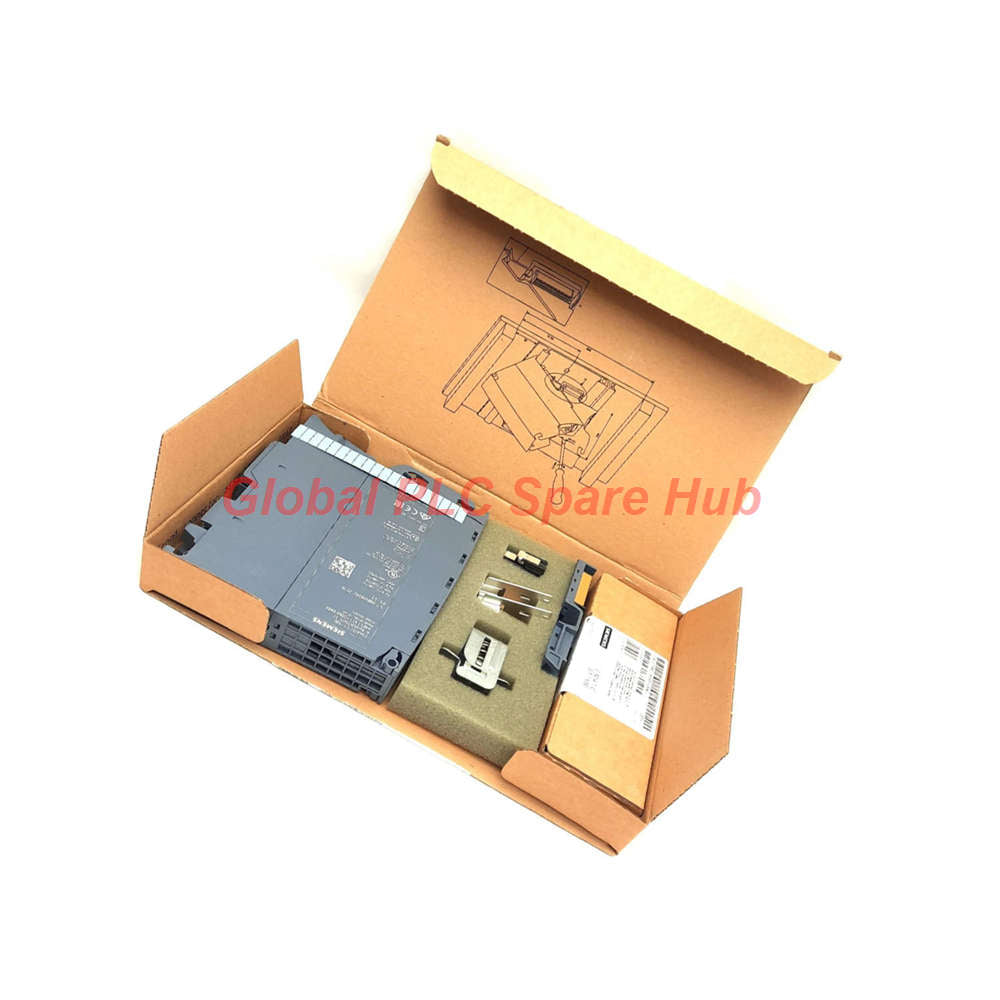

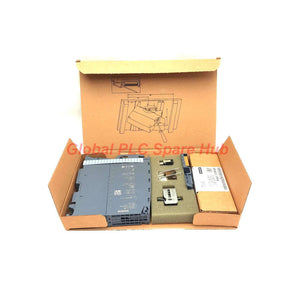

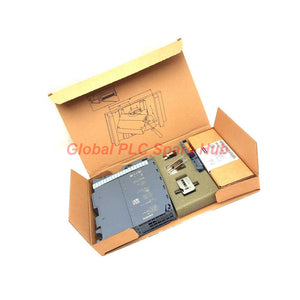

• Componentes del paquete: Incluye el módulo 6ES7531-7QD00-0AB0, un conector frontal push-in, un elemento de alimentación, un soporte de blindaje y un terminal de blindaje dedicado

La visión de Global PLC Spare HUB

El 6ES7531-7QD00-0AB0 destaca por su flexibilidad de entrada universal. En lugar de gestionar tarjetas de voltaje y temperatura separadas, los ingenieros pueden ejecutar diversas señales de sensor en un único espacio de 25 mm. La inclusión del paquete de blindaje completo directamente de fábrica demuestra el compromiso de Siemens con la protección de la señal. Este marco de blindaje incorporado ayuda a suprimir el ruido eléctrico de modo común en los centros de control de motores de alta potencia. Para configuraciones de campo modulares, su capacidad para reparametrizar y calibrar canales mientras el sistema está en modo RUN evita costosas interrupciones de procesamiento.

Preguntas frecuentes

¿Por qué aumenta el tiempo de conversión del módulo al cambiar del modo de corriente al modo de termopar?

El modo de termopar activa un bucle interno de monitoreo de rotura de cable que agrega 9 ms de tiempo de procesamiento. También utiliza un algoritmo de compensación de temperatura para calcular los valores de la unión de referencia, lo que alarga el ciclo de conversión básico.

¿Puede esta tarjeta analógica funcionar en un rack S7-1500 sin conectar la fuente de alimentación externa de 24 V CC?

No, el módulo solo consume 0,7 W de potencia lógica del bus de la placa base. Los circuitos convertidores analógico-digitales internos y los bucles de codificador externos requieren alimentación externa de 24 V CC conectada directamente al conector frontal.

¿Cómo maneja el módulo los cálculos de precisión de temperatura cuando opera en entornos bajo cero?

El error operativo y los límites de error de temperatura se duplican cuando se trabaja por debajo de 0 °C. Los diseñadores deben tener en cuenta esta variación en sus presupuestos de tolerancia del sistema para configuraciones de almacenamiento en frío o gabinetes exteriores.

¿Cuál es la distancia máxima permitida para tender cables de termopar sin amplificar a esta tarjeta?

El tendido máximo de cable blindado certificado para termopares es de 50 metros. Superar este límite puede causar atenuación de la señal y captar ruido térmico, lo que degrada la precisión de resolución de 16 bits.

¿Se puede alimentar un transmisor de corriente de 2 hilos directamente desde los terminales del canal?

Sí, el módulo incluye una fuente de alimentación de codificador protegida contra cortocircuitos que proporciona hasta 24 V CC. Puede entregar una corriente continua máxima de 20 mA para alimentar transmisores de bucle estándar directamente.

Orientación para la adquisición y selección

Al adquirir un módulo de reemplazo, asegúrese de que el estado funcional del hardware sea FS01 o posterior. Esto garantiza la compatibilidad con sus archivos de proyecto actuales de STEP 7 TIA Portal. Este módulo requiere TIA Portal versión V13 o superior para la configuración de parámetros nativos. Si está reemplazando una tarjeta antigua en un entorno de alta vibración, instale siempre el soporte de blindaje y la abrazadera de conexión a tierra incluidos. Este paso desvía el ruido eléctrico de alta frecuencia del conjunto convertidor analógico-digital de 16 bits.
