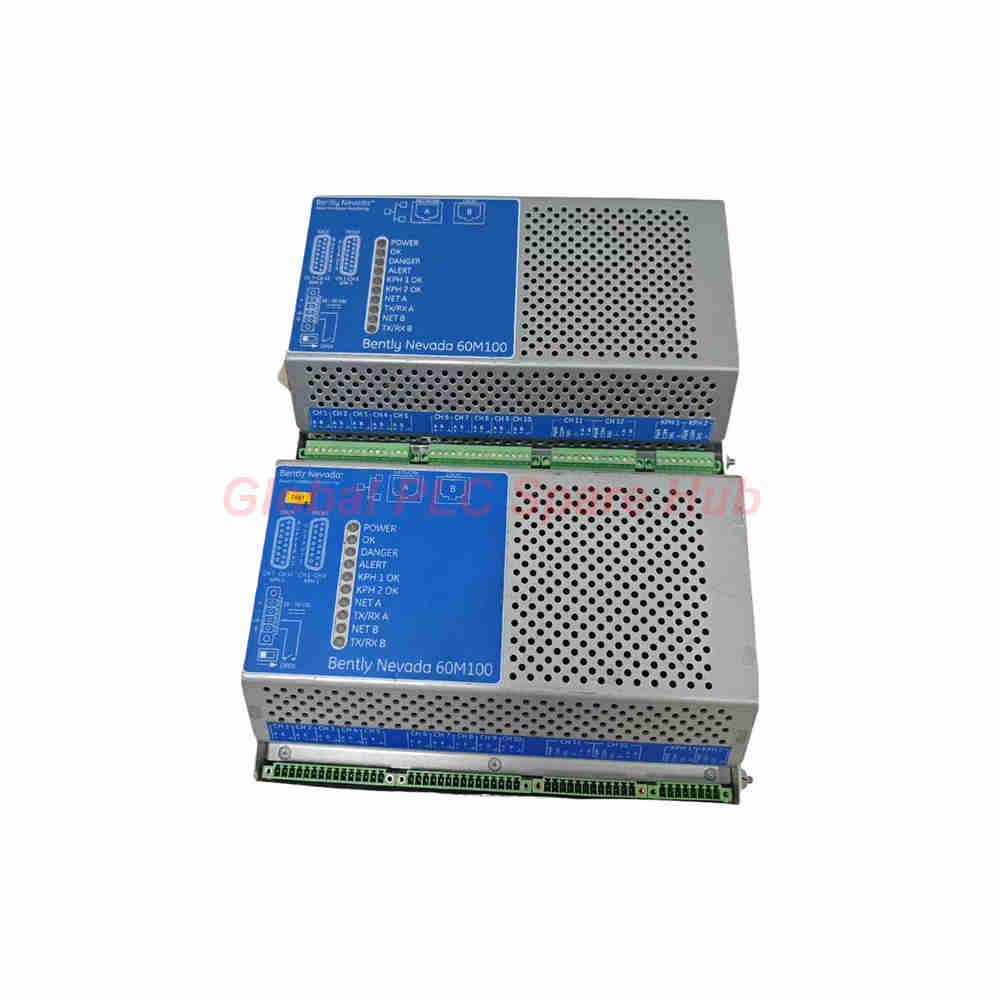

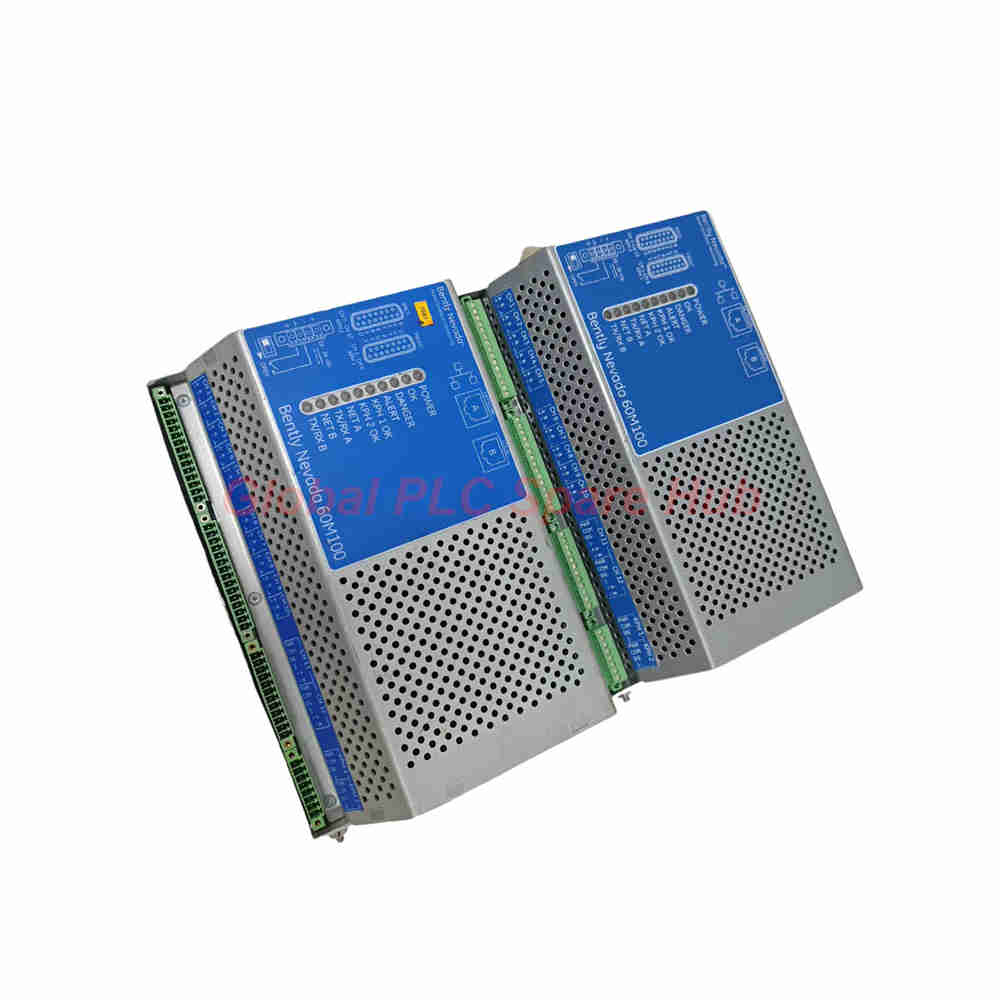

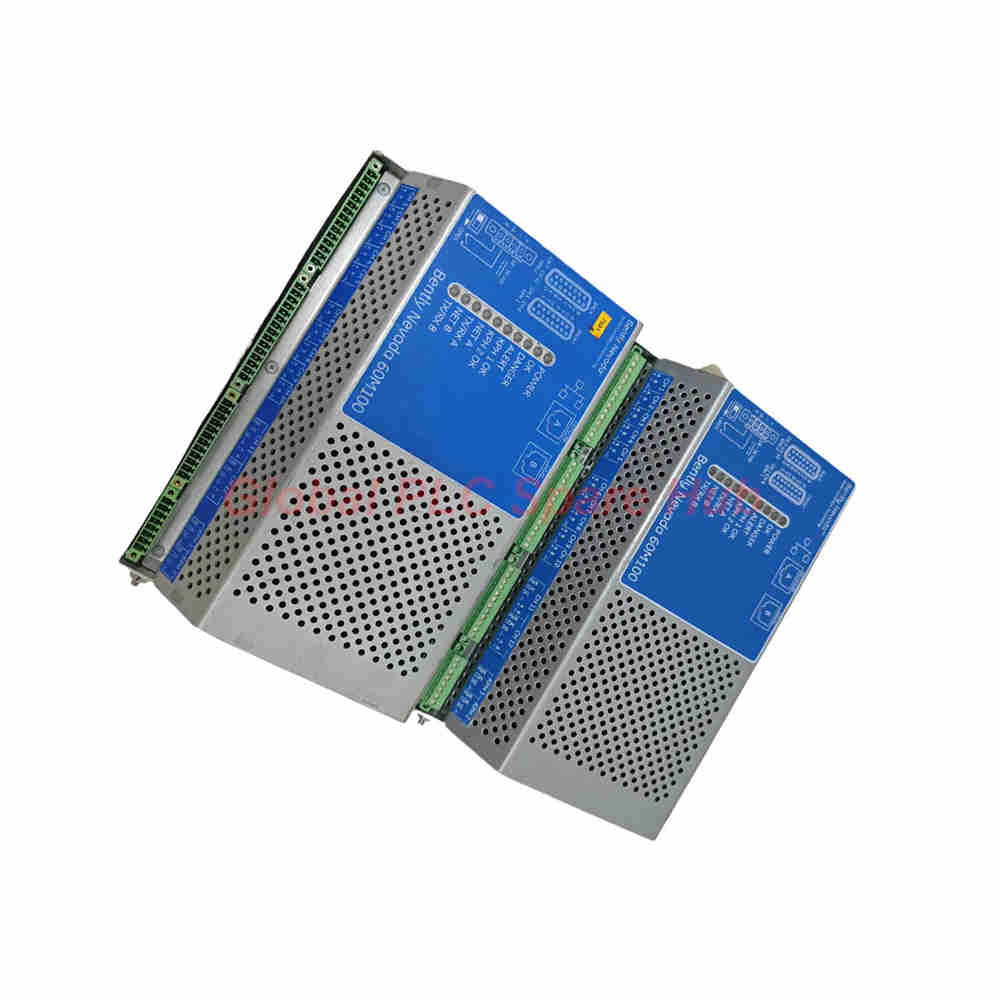

60M100-00 Bently Nevada Monitor de estado del viento | Sistema de monitoreo de turbinas
Manufacturer: Bently Nevada
Product No.: 60M100-00
Condition： En stock
Product Type: Sistema de monitorización de estado
Product Origin: USA
Payment: T/T, Western Union
Weight: 1400g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Plataforma Avanzada de Monitoreo de Condición de Aerogeneradores
La 60M100-00 proporciona monitoreo continuo de la condición para sistemas de tren de transmisión de aerogeneradores.
La plataforma combina análisis de vibración, procesamiento Keyphasor y diagnóstico de cajas de engranajes.
El Monitor de Condición de Viento Bently Nevada mejora las estrategias de mantenimiento predictivo para activos de energía renovable.
El sistema soporta análisis detallados de rotor, caja de engranajes, generador y balanceo de torre.
La arquitectura Dual Ethernet mejora la flexibilidad de la red operativa.
La arquitectura de conversión Sigma-Delta de 24 bits mejora la precisión de la resolución de la señal.
La lógica de alarma integrada soporta estrategias automatizadas de protección de turbinas.
Desglose de la Configuración
| Segmento de Configuración | Definición Técnica |
|---|---|
| 60M100 | Plataforma de Monitoreo de Condición de Viento |
| 00 | Configuración de Aprobación Estándar |
Arquitectura Central de Monitoreo
- Soporta 12 canales de monitoreo dinámico
- Soporta 2 entradas Keyphasor independientes
- Análisis integrado de la condición de la caja de engranajes
- Diagnóstico de frecuencia de rotor y rodamientos
- Monitoreo de ruido eléctrico del generador
- Análisis del balanceo de la torre del aerogenerador
- Puertos de comunicación Ethernet duales independientes
- Interfaces de salida de señal almacenadas en búfer
Especificaciones Eléctricas y de Procesamiento de Señales
| Parámetro | Especificación |
|---|---|
| Marca | Bently Nevada |
| Número de Pieza | 60M100-00 |
| Tipo de Producto | Monitor de Condición de Viento |
| Voltaje de Entrada | 18 a 36 Vcc |
| Corriente Máxima | 1.7 A |
| Corriente de Arranque | 2.7 A durante menos de 5 ms |
| Conversión A/D | Sigma-Delta nominal de 24 bits |
| Rango Dinámico | 110 dB a 102.4 ksps |
| Relación Señal/Ruido | 110 dB a 102.4 ksps |
| Ancho de Banda | 0 a 40 kHz |
| Filtrado Anti-Alias | -80 dB mínimo |
| Tasa de Actualización | 30 segundos |
Interfaces de Comunicación y Red
| Interfaz | Detalles Técnicos |
|---|---|
| Red A | Puerto DHCP 10/100 BaseT |
| Red B | Puerto IP Estático 10/100 BaseT |
| Salidas con Búfer | Conectores DSUB dobles de 15 pines |
| Impedancia de Salida | 550 ohmios |
Funciones de Diagnóstico Integradas
- Análisis de frecuencia de fallas del rotor
- Diagnóstico de engranajes
- Monitoreo de la condición del cojinete principal
- Evaluación de la vibración del generador
- Evaluación del ruido eléctrico del generador
- Análisis del movimiento de balanceo de la torre
- Análisis de curtosis y factor de cresta
- Soporte para monitoreo de grietas en el eje
Lógica de Alarma y Protección
El 60M100-00 utiliza modos operativos basados en potencia para alarmas adaptativas.
Cinco modos de operación soportan diversas condiciones de carga de la turbina.
El sistema soporta niveles de punto de ajuste de Advertencia y Alarma.
El estado de la alarma permanece enclavado para mejorar el seguimiento de eventos.
Un retardo fijo de 300 segundos mejora la estabilidad de la alarma.
Los indicadores LED proporcionan visibilidad inmediata del estado operativo.
Capacidad de Recopilación de Datos Dinámicos
| Tipo de Medición | Especificación de Rendimiento |
|---|---|
| Forma de Onda Asíncrona | 8192 muestras, 320 ms |
| Forma de Onda Síncrona | 8192 muestras con revoluciones configurables |
| Espectro del Cojinete Principal | 3200 líneas Sincronizadas Envolventes |
| Espectro de la Caja de Engranajes | 3200 líneas Sincronizadas Envolventes y de Alta Resolución |
| Espectro del Generador | 3200 líneas Sincronizadas Envolventes y de Alta Resolución |
| Espectro del Balanceo de la Torre | 15.625 Hz, 200 líneas |
Tecnologías de Sensores Compatibles
- Acelerómetros TurningPoint TP100
- Sondas de Proximidad Bently Nevada 3300 XL
- Sensores Keyphasor Turck Ni8-M18T-AP6X7M
- Sensores de partículas de aceite GasTOPS Macom
- Sondas industriales de detección de grietas en el eje
Especificaciones Ambientales y Mecánicas
| Característica | Especificación |
|---|---|
| Temperatura de Funcionamiento | -40°C a +70°C |
| Temperatura de Almacenamiento | -45°C a +85°C |
| Humedad | 0% a 95% sin condensación |
| Grado de Contaminación | Grado de Contaminación 2 |
| Dimensiones | 225 × 150 × 55 mm |
| Peso | 1.4 kg |
| Método de Montaje | Montaje en riel DIN |
Integración de Equipos Recomendada
- Aerogeneradores a escala de servicios públicos
- Cajas de engranajes de aerogeneradores
- Sistemas de eje de rotor principal
- Generadores de aerogeneradores
- Sistemas de monitoreo estructural de torres
- Plataformas de monitoreo de condición de energía renovable
- Estaciones de monitoreo remoto de turbinas
Escenarios de Aplicación Industrial
- Parques eólicos terrestres
- Instalaciones de energía eólica marina
- Plantas de generación de energía renovable
- Sistemas de mantenimiento predictivo remoto
- Proyectos de monitoreo de trenes de transmisión de aerogeneradores
- Programas de mantenimiento basados en la condición
Perspectiva de Global PLC Spare HUB
El 60M100-00 proporciona monitoreo integral del tren de transmisión para aerogeneradores modernos.
La arquitectura multicanal mejora el aislamiento de fallas en los conjuntos rotativos.
El procesamiento de espectro de alta resolución soporta la detección temprana de fallas.
La estructura Dual Ethernet mejora la flexibilidad de segmentación de la red.
Los ingenieros se benefician del análisis integrado de vibraciones y procesos dentro de una sola plataforma.
La arquitectura de monitoreo soporta la optimización del mantenimiento predictivo para activos renovables.
Recomendaciones de Instalación e Ingeniería
- Utilizar cableado de sensor apantallado para instalaciones de bajo ruido
- Separar el enrutamiento de cables de alimentación y señal siempre que sea posible
- Verificar la alineación del Keyphasor durante la puesta en marcha
- Confirmar la continuidad de la toma de tierra antes del arranque
- Utilizar hardware de montaje en riel DIN clasificado para vibraciones
- Validar la redundancia Ethernet durante la integración de la red
Soporte de Embalaje y Logística
- Embalaje industrial original sellado de fábrica
- Servicio de envío de 24 a 48 horas disponible
- Envío internacional por FedEx compatible
- Logística industrial de UPS disponible
- Servicio de entrega urgente DHL compatible
- Embalaje protector para exportación incluido
Cobertura de Garantía
Garantía de fábrica de 12 meses soporta los requisitos de fiabilidad industrial.
La asistencia técnica permanece disponible durante todo el período de garantía.
La garantía se aplica bajo condiciones de funcionamiento estándar.
Preguntas Frecuentes de Ingeniería Profesional
¿Por qué el monitoreo de aerogeneradores requiere análisis de forma de onda síncrona?
El análisis síncrono mejora la identificación de fallas rotativas ligadas a la posición del eje.
¿Qué beneficio proporciona la arquitectura Dual Ethernet?
Las rutas de red separadas mejoran la segmentación del sistema y la accesibilidad para el mantenimiento.
¿Cómo deben los ingenieros elegir sensores de vibración compatibles?
Seleccionar sensores basándose en el ancho de banda, la durabilidad ambiental y las características operativas de la turbina.
¿Qué parámetro de diagnóstico ayuda a identificar la degradación temprana de los rodamientos?
El análisis de curtosis mejora la detección de defectos superficiales en las primeras etapas de los rodamientos.
¿Qué activos de aerogeneradores se benefician más de esta plataforma?
Las turbinas grandes con arquitecturas de transmisión por caja de engranajes se benefician de diagnósticos de condición avanzados.
