Módulo de entrada digital Triconex 3501T | TMR 115 VCA/VCC optoaislado

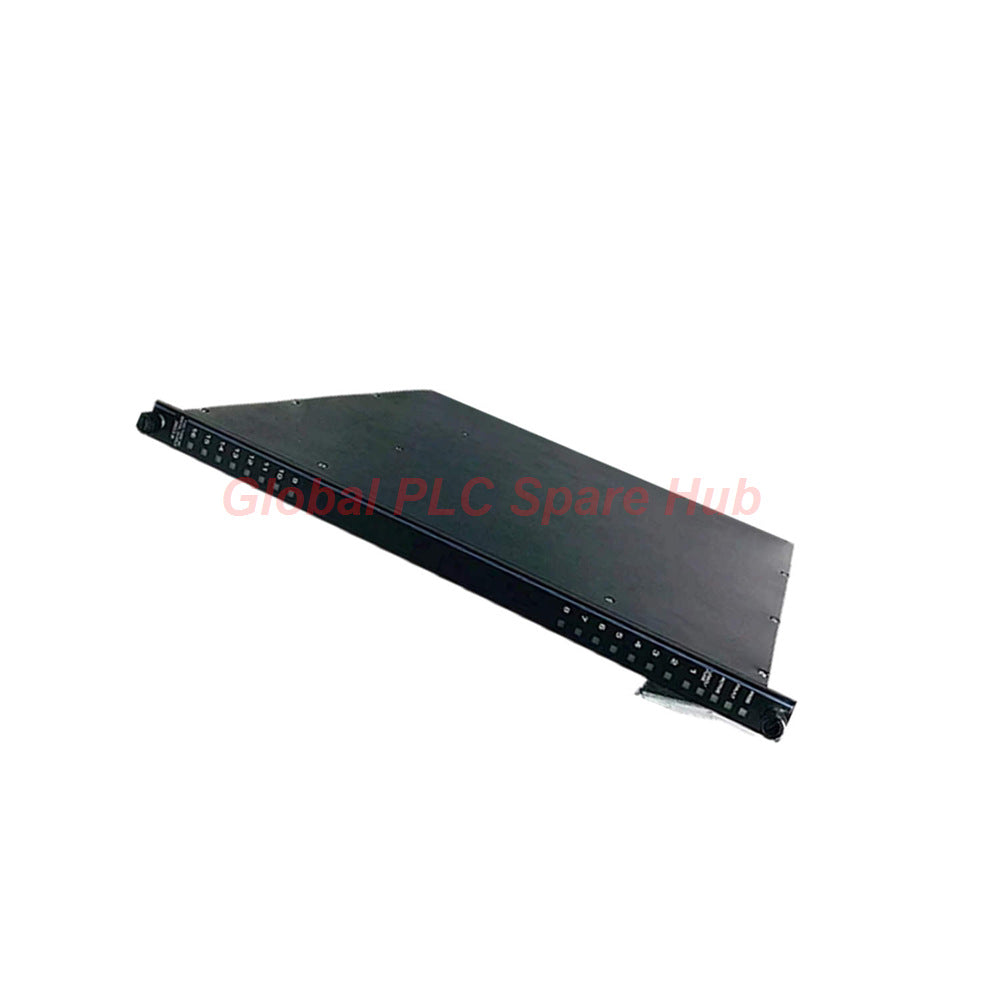

3501T | Triconex | Módulo de Entrada Digital TMR (115 VCA/VCC)

• El Triconex 3501T es un módulo de Entrada Digital (DI) de alta densidad diseñado para sistemas de seguridad TMR (Triple Redundancia Modular) SIL3.
• Cuenta con 32 puntos no comunes, optoaislados, compatibles con bucles de alimentación de campo de 115 VCA o 115 VCC.
• Utiliza una arquitectura triplicada donde tres canales de entrada aislados procesan datos de forma independiente para una máxima disponibilidad.
• El aislamiento de punto individual (1500 VCC) evita que las fallas de tierra de campo interrumpan todo el rack de control o los puntos adyacentes.

Especificaciones Técnicas de Ingeniería

• Marca: Triconex (Schneider Electric)
• Modelo: 3501T
• Arquitectura: Triple Redundancia Modular (TMR)
• Puntos de Entrada: 32 (Aislados, No comunes)
• Rango de Voltaje: 90 a 155 VCA/VCC (CC o 47-63 Hz)
• Conmutación (APAGADO a ENCENDIDO): > 86 VCA/VCC
• Conmutación (ENCENDIDO a APAGADO): < 28 VCA/VCC
• Retardo de Entrada: < 8 ms (ENCENDIDO) / < 15 ms (APAGADO)
• Impedancia Nominal: > 8.5 KΩ
• Aislamiento: 1500 VCC Interno / 2500 VCC Punto a Punto
• Código de Color: Rojo

Capacidad de Diagnóstico y Escenarios de Aplicación

• Los autodiagnósticos continuos monitorean cada canal interno, activando el LED de FALLA ante cualquier anomalía del microprocesador o del optoacoplador.
• Parada de Emergencia (ESD): Monitoreo de interruptores de seguridad de alto voltaje y enclavamientos de proceso.
• Fuego y Gas (F&G): Interfaz con equipos de detección de llama, calor y gas clasificados para 115V.
• Monitoreo Crítico: Seguimiento del estado de arrancadores de motor de alto voltaje, disyuntores y aparamenta.
• El diseño tolerante a fallas asegura que el módulo funcione correctamente en presencia de una falla de un solo canal.

Envío y Garantía Global

• Garantía: Garantía de reemplazo completa de 12 meses.
• Mensajería: Entrega urgente mundial a través de FedEx, UPS o DHL Express.
• Tiempo de Envío: Pedidos procesados y enviados dentro de 24 a 48 horas.
• Embalaje: Se envía en embalaje industrial especializado a prueba de ESD para mantener la integridad de los componentes.

Guía de Selección y Compra

• Verifique que el voltaje de su campo esté dentro del rango de 90-155 V; usar el 3501T por debajo de 86 V puede impedir el encendido.
• Este módulo es compatible con los paneles de terminación 9561-110 (no comunes) y 9551-110 (básicos).
• Verifique la carga de energía del campo (máximo 2.9 W por punto ENCENDIDO) para asegurar el cumplimiento térmico dentro del chasis Tricon.
• El reemplazo debe seguir los procedimientos de intercambio en caliente de Triconex; el sistema resincroniza automáticamente el nuevo módulo al insertarlo.

Preguntas Frecuentes Profesionales

• ¿Qué sucede si falla uno de los tres canales internos del 3501T?
• El LED de falla se ilumina y la alarma del chasis se activa, pero el sistema continúa procesando las entradas correctamente a través de los canales en buen estado.

• ¿Puedo mezclar señales de CA y CC en el mismo módulo 3501T?
• Técnicamente sí, ya que está clasificado para 90-155V CA/CC, pero es una buena práctica de ingeniería mantener los tipos de señal consistentes por módulo.

• ¿Cuál es la corriente de encendido típica para un punto de entrada?
• La corriente de encendido nominal para cada uno de los 32 puntos está entre 6 mA y 9 mA.

• ¿El 3501T soporta diagnósticos de "prueba de atascamiento"?
• No, la prueba de atascamiento no es aplicable para este módulo de CA/CC de alto voltaje; los diagnósticos se manejan mediante comparación de canal a canal.

• ¿Cuál es el significado de la designación "no común"?
• Significa que cada punto tiene su propio camino de retorno, proporcionando 2500 VCC de aislamiento entre los circuitos de campo para evitar la propagación de fallas.
