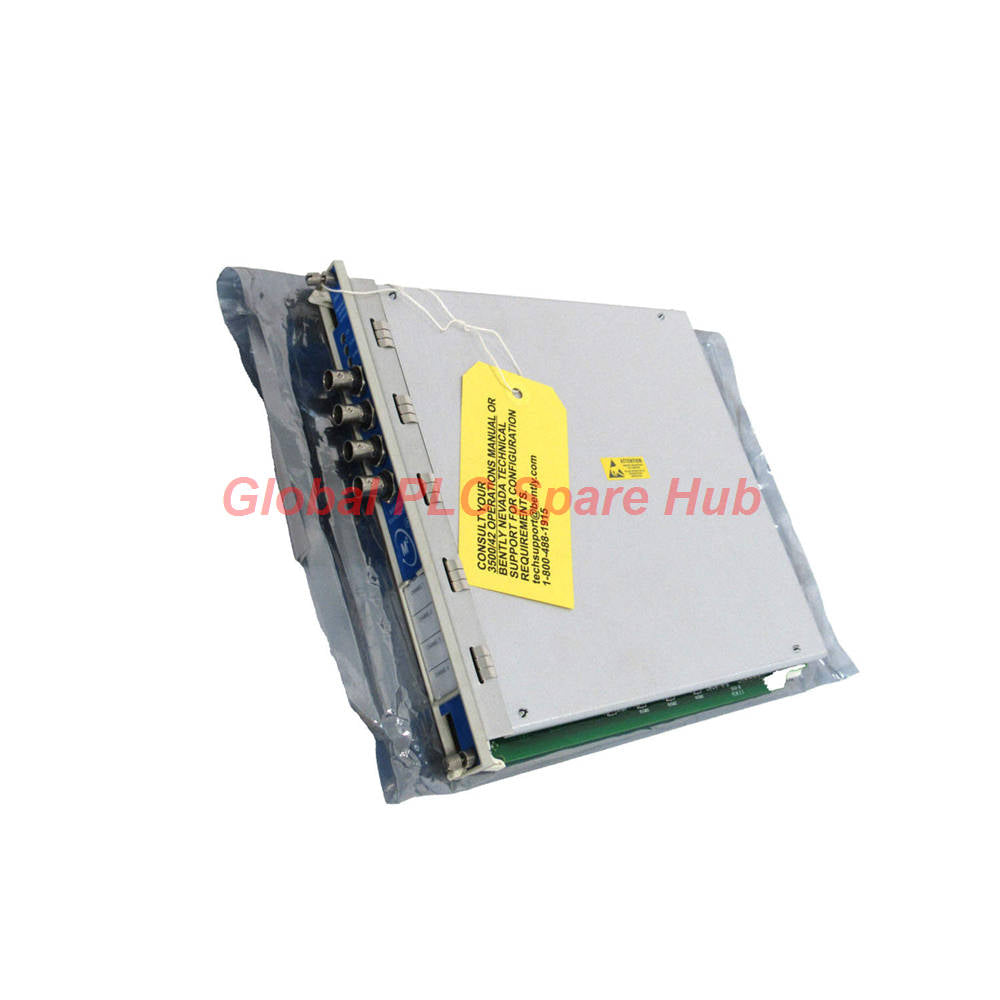

3500/42_SIL2-06-CN Módulo SIL2 de monitor sísmico Proximitor de Bently Nevada

Descripción general del módulo de monitor sísmico Proximitor Bently Nevada 3500/42_SIL2-06-CN

El 3500/42_SIL2-06-CN es un monitor de protección de maquinaria de cuatro canales de alto rendimiento diseñado para el rack de la Serie 3500 de Bently Nevada. Esta variante específica cuenta con certificación SIL2, lo que la convierte en una necesidad mecánica para los sistemas instrumentados de seguridad (SIS). El 3500/42_SIL2-06-CN acepta entradas de transductores de proximidad y sensores sísmicos (Velomitors), proporcionando monitoreo continuo de vibraciones y activación automática de alarmas. Con un diseño de barrera interna, está optimizado para el despliegue en áreas peligrosas donde la seguridad intrínseca es primordial. Recomendamos verificar la configuración del rack para asegurar que el presupuesto de energía de 24V DC se adapte al consumo de los 4 canales.

Especificaciones técnicas

• Fabricante: Bently Nevada (Baker Hughes)
• Modelo: 3500/42_SIL2-06-CN
• Serie: Sistema de Protección de Maquinaria 3500
• Tipo de módulo: Monitor de Proximitor / Sísmico (Clasificación SIL2)
• Configuración de E/S (06): Barreras internas, 4 entradas de Velomitor
• Aprobación (CN): Certificado para áreas peligrosas (específico de la región)
• Voltaje de entrada: 24 VCC ±10%
• Respuesta de frecuencia: 1 Hz a 10 kHz
• Rango dinámico: 100 dB
• Salidas: Señales proporcionales de 4-20 mA y alarmas digitales
• Temperatura de funcionamiento: -40°C a +70°C (-40°F a +158°F)
• Peso: 0,91 kg (2,0 lbs)

Desglose de sufijos y opciones

• 3500/42M (Plataforma principal del monitor)
  • ↳ SIL2 (Certificación de Nivel de Integridad de Seguridad 2)
    • ↳ 06 (Módulo de E/S con barreras internas para 4 Velomitors)
      • ↳ CN (Certificación de Área Peligrosa - Código de aprobación específico)

La perspectiva de Global PLC Spare HUB

El 3500/42_SIL2-06-CN es el estándar de la industria para la protección de maquinaria rotativa a gran escala. En nuestra experiencia, la opción 06 es particularmente valiosa porque las barreras internas simplifican la arquitectura de cableado al eliminar la necesidad de barreras externas con aislamiento galvánico. Esto reduce los puntos de falla en la cadena de señal. Para bucles críticos de seguridad, la clasificación SIL2 asegura que la probabilidad de falla bajo demanda se minimiza, cumpliendo con los estrictos requisitos de IEC 61508. El amplio rango de temperatura permite que este módulo se monte en gabinetes de campo remotos sin la necesidad inmediata de control climático, siempre que se mantenga el flujo de aire del rack.

Capacidades de aplicación y diagnóstico

• Compatibilidad de equipos: Se empareja con fuentes de alimentación Bently Nevada 3500/15 y varios sensores de vibración Velomitor.
• Capacidad de diagnóstico: Realiza continuamente verificaciones de estado "OK" en transductores y circuitos internos; detecta circuitos abiertos o cortocircuitos en el cableado de campo.
• Monitoreo avanzado: Soporta monitoreo de vibración radial, posición de empuje, expansión diferencial y velocidad sísmica.
• Escenarios típicos: Turbinas de gas y vapor, hidroturbinas, compresores centrífugos y bombas críticas en petróleo y gas.

Logística y garantía

• Tiempo de envío: Procesamos todos los pedidos de 3500/42_SIL2-06-CN dentro de las 24-48 horas.
• Opciones de transportista: Entrega urgente mundial a través de FedEx, UPS y DHL.
• Términos de la garantía: Incluye una garantía técnica completa de 12 meses.
• Lista de paquetes: Un módulo de monitor 3500/42_SIL2-06-CN en su embalaje original seguro contra descargas electrostáticas (ESD).

Preguntas frecuentes (FAQ)

• ¿El 3500/42_SIL2-06-CN requiere software especial para su configuración?

Sí, el módulo debe configurarse utilizando el software de configuración de rack 3500 a través de los módulos de interfaz 3500/01 o 3500/05.

• ¿Cuál es el beneficio de la entrada Velomitor específicamente para la versión 06 I/O?

El transductor Velomitor integra un acelerómetro con un integrador para proporcionar una salida de velocidad, lo que hace que el 3500/42_SIL2-06-CN sea ideal para mediciones de vibración montadas en la carcasa.

• ¿Puedo usar módulos 3500/42 estándar y módulos SIL2 en el mismo rack?

Sí, pero para que un sistema cumpla con SIL2, todos los componentes del bucle de seguridad (sensores, monitor y módulos de relé) deben tener clasificación SIL.

• ¿Cómo manejo la conexión a tierra de la barrera interna?

Una conexión a tierra adecuada del rack 3500 a una "Tierra de Instrumentación" limpia es fundamental para que el 3500/42_SIL2-06-CN mantenga su clasificación de área peligrosa e inmunidad al ruido.

• ¿Cuál es la distancia máxima para el cableado del sensor sísmico?

La distancia está limitada por la capacitancia del cable y las especificaciones de la barrera; generalmente, se admiten hasta 300 metros (1000 pies) con cables de par trenzado blindados adecuados.

Guía de compra y mantenimiento

• Confirme que el código de aprobación CN coincide con los requisitos reglamentarios locales de su área peligrosa antes de la compra.
• Inspeccione los conectores de borde del módulo en busca de oxidación si la unidad ha estado almacenada a largo plazo; use un limpiador de contactos aprobado si es necesario.
• Asegúrese de que el rack 3500 tenga la ranura de llave correcta instalada para evitar insertar el monitor en el tipo de ranura incorrecto.
