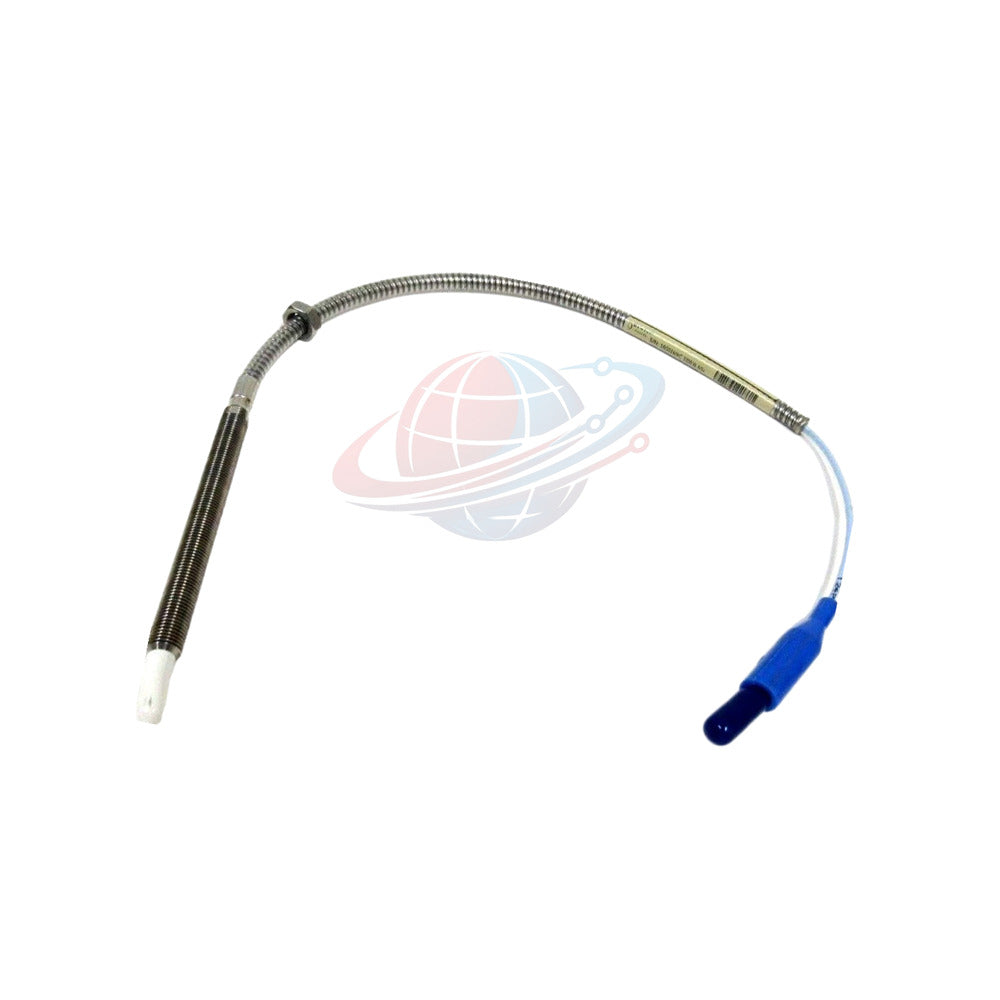

330909-05-25-10-02-00 Sonda de proximidad Bently Nevada 3300 NSv - En stock

Introducción del producto

La 330909-05-25-10-02-00 es una sonda de proximidad 3300 NSv de ingeniería de precisión de Bently Nevada. Diseñado específicamente para compresores de aire centrífugos y bombas pequeñas, este transductor proporciona datos de vibración y posición de alta resolución. La serie 330909 utiliza un patrón de rosca 3/8-24 UNF y una armadura integrada para una protección mecánica superior en cárteres industriales.

Especificaciones técnicas

• Marca: Bently Nevada
• Modelo: 330909-05-25-10-02-00
• Serie: Sistema de transductores de proximidad 3300 NSv
• Rango de medición: Optimizado para áreas de espacio reducido (vista lateral estrecha)
• Temperatura de funcionamiento: -52°C a +177°C (-62°F a +351°F)
• Resistencia central: 4,2 ± 0,5 ohmios (conductor central a exterior)
• Tipo de cable: Coaxial de 75 Ω con aislamiento de Fluoroetileno Propileno (FEP)
• Construcción de la armadura: Protección integrada de acero inoxidable (SST) AISI 304
• Sello de presión: Junta tórica de Viton para sellado de presión diferencial
• Conformidad: Ingeniería de calidad de fabricación americana

Jerarquía de configuración

• 330909 ➔ Sonda 3300 NSv (rosca 3/8-24 UNF con armadura)
  • 05 — Longitud sin rosca: 0,5 pulgadas
  • 25 — Longitud total de la carcasa: 2,5 pulgadas
  • 10 — Longitud total del sistema: 1,0 metro (39 pulgadas)
  • 02 — Tipo de conector: Coaxial miniatura ClickLoc (cable estándar)
  • 00 — Aprobación de agencia: Estándar/No requerido

Visión de Global PLC Spare HUB

La 330909-05-25-10-02-00 es el "solucionador de problemas" para espacios mecánicos reducidos. A diferencia de las sondas estándar, la 3300 NSv (vista lateral estrecha) está optimizada para minimizar la interferencia de la vista lateral del metal circundante, lo que la hace esencial para compresores centrífugos donde el espacio es escaso. El cable blindado de esta unidad 330909 es particularmente útil en cajas de engranajes donde las salpicaduras de aceite y la abrasión mecánica son amenazas constantes.

Aplicación y equipo típicos

• Compresores de aire centrífugos: Ideales para monitorear la vibración radial en carcasas de cojinetes estrechas.
• Turbomaquinaria de alta velocidad: Adecuados para ejes con diámetros más pequeños donde las sondas estándar promedian excesivamente la señal.
• Bombas industriales pequeñas: Se utilizan para la posición de empuje axial y el monitoreo de la vibración del eje.
• Unidades de refrigeración: Compatibles con varios refrigerantes debido al sellado de Viton y el cable FEP.

Capacidades de instalación y diagnóstico

• Especificación de par: El par de montaje recomendado es de 11,3 N·m (100 in·lb); no exceda los 33,9 N·m.
• Acoplamiento de rosca: La profundidad máxima de la rosca es de 0,563 pulgadas para evitar la deformación de la carcasa.
• Integridad de la señal: El conector ClickLoc proporciona un bloqueo positivo para evitar la pérdida de señal causada por vibraciones de alta frecuencia.
• Gestión de presión: Diseñado para sellar la presión diferencial entre la punta y la carcasa; evite el almacenamiento bajo cero para mantener la elasticidad del sello.

Envío y garantía

• Tiempo de procesamiento: Se envía en 24-48 horas.
• Opciones de mensajería: Entrega global a través de FedEx, UPS o DHL.
• Garantía de calidad: Protegido por una garantía de 12 meses en todas las unidades nuevas.
• Embalaje: Empaquetado de forma segura para evitar torceduras de cables o daños en los conectores.

Preguntas frecuentes de expertos industriales

¿Cuál es la principal diferencia entre las sondas 3300 NSv y las sondas estándar 3300 XL?
La serie NSv está específicamente ajustada para un "tamaño de punto" más pequeño para medir la vibración en diámetros de eje pequeños o en áreas con espacio restringido sin verse afectada por la interferencia de las paredes laterales.

¿Cómo verifico el estado de la 330909-05-25-10-02-00 usando un multímetro?
Mida la resistencia entre el conductor central y el conductor exterior del conector ClickLoc; para una sonda de 1,0 m, debería leer aproximadamente 4,2 ± 0,5 ohmios.

¿Por qué hay una advertencia sobre temperaturas inferiores a -34°C?
Si bien la sonda puede funcionar a -52°C, la exposición sostenida al frío extremo hace que la junta tórica de Viton se vuelva quebradiza, lo que puede provocar una pérdida del sello de presión con el tiempo.

¿Se puede instalar esta sonda blindada sin un conducto?
Sí, la armadura de SST proporciona una protección mecánica significativa, pero asegúrese de que la armadura esté correctamente conectada a tierra y que se respete el radio de curvatura del cable para evitar daños coaxiales internos.

Guía de selección: ¿Cuándo debo elegir la opción "Armadura" en lugar del cable estándar?
Seleccione la versión blindada si el cable estará expuesto a un flujo de aceite de alta velocidad, a piezas móviles, o si es probable que el personal de mantenimiento pise o enganche los cables durante el servicio de la máquina.
