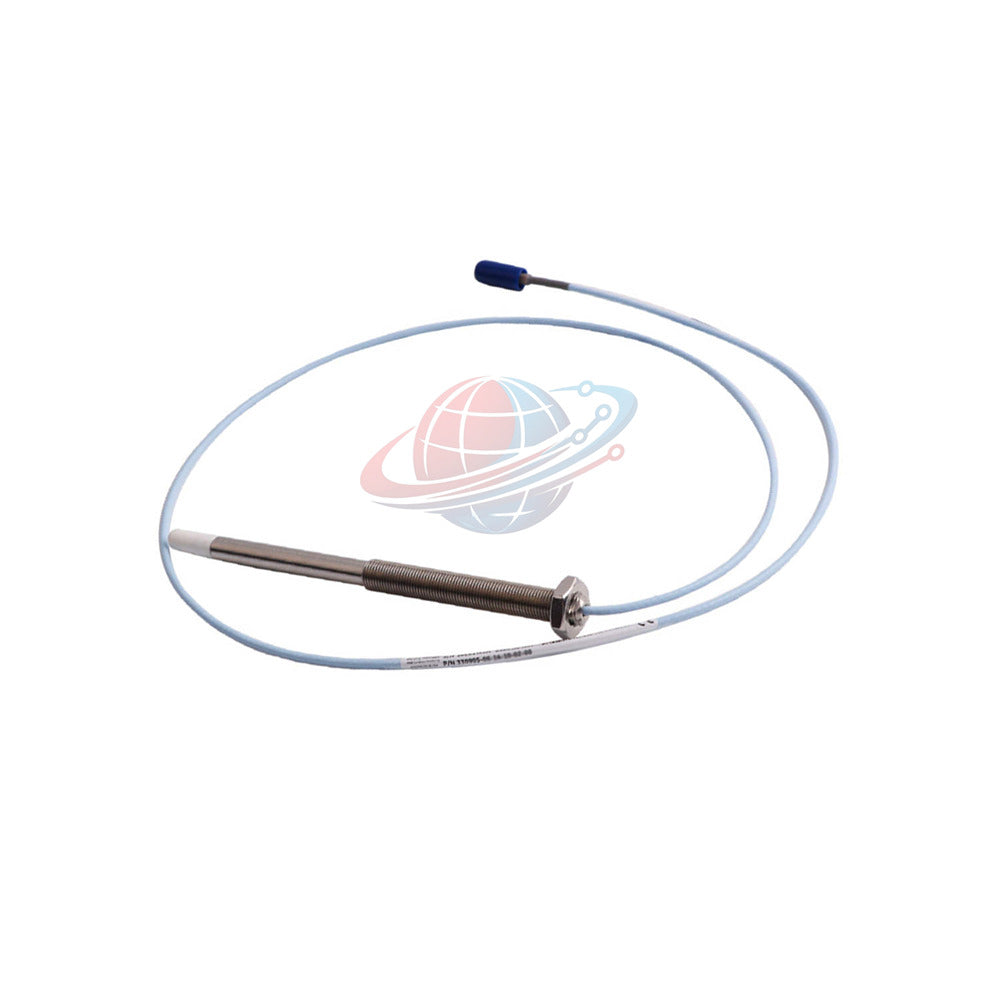

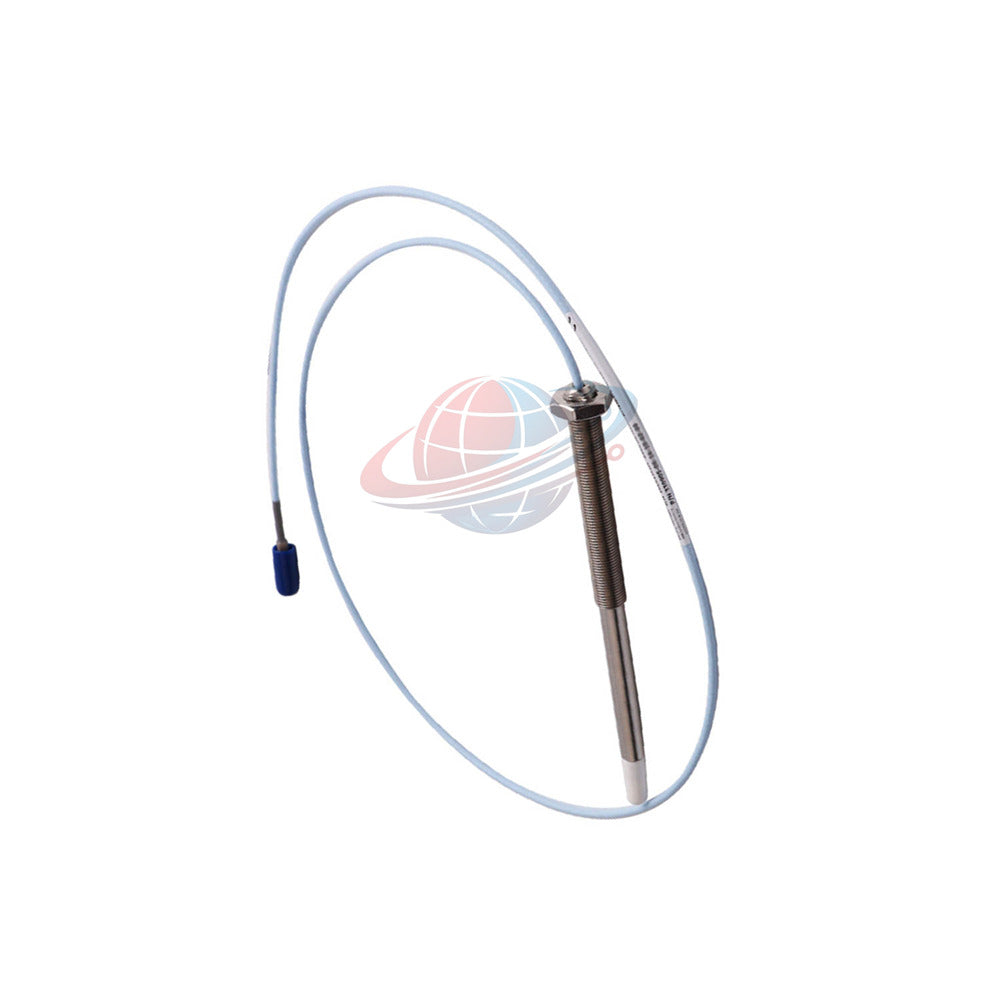

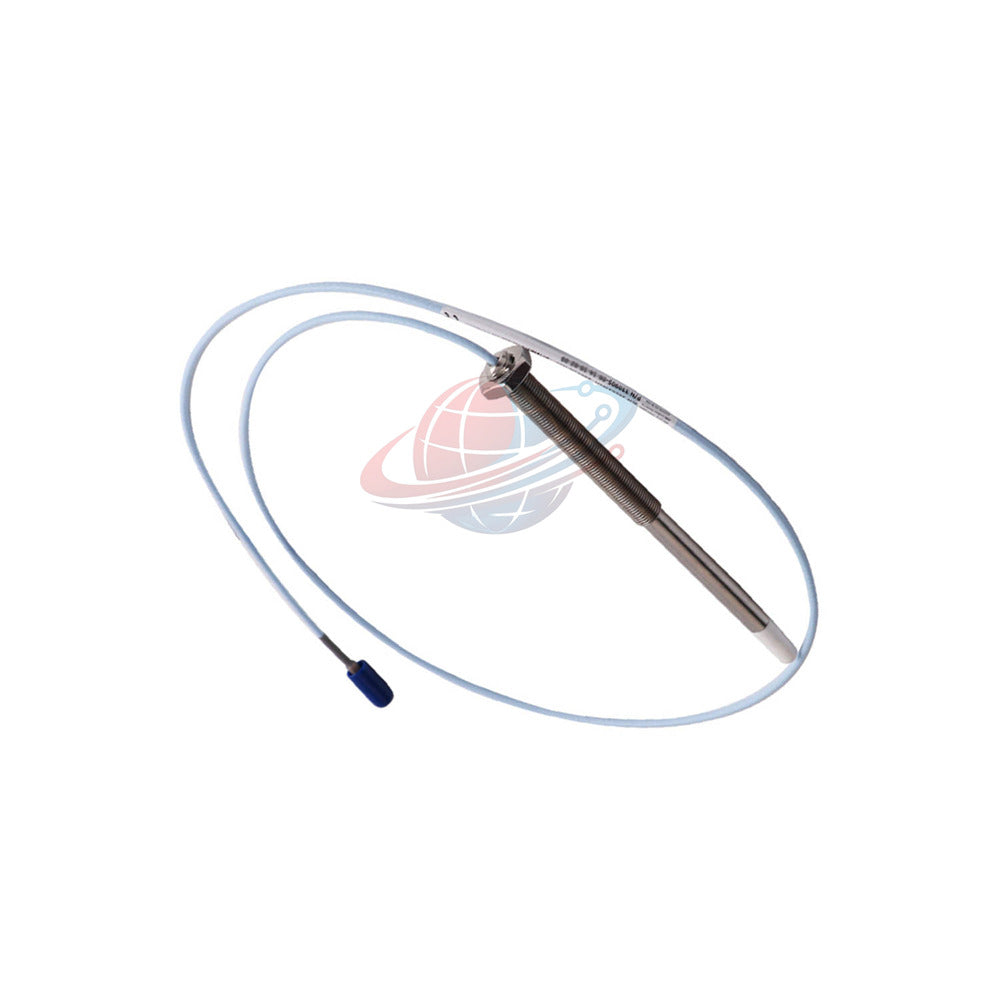

330905-00-13-10-02-05 Bently Nevada 3300 NSv Proximity Sensor

330905-00-13-10-02-05 Bently Nevada 3300 NSv Sensor de Proximidad

Manufacturer: Bently Nevada
Product No.: 330905-00-13-10-02-05
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general del producto

La sonda de proximidad de corrientes de Foucault Bently Nevada Serie 3300 NSv mide la vibración del eje sin contacto y la posición axial. El sensor 330905-00-13-10-02-05 se destaca en espacios de instalación reducidos y entornos de objetivos pequeños. Su punta de sulfuro de polifenileno (PPS) ofrece alta resistencia química en condiciones de procesamiento exigentes. Los ingenieros suelen implementar esta sonda en pequeñas hidro-turbinas, compresores de gas centrífugos y turbomaquinaria de alta velocidad.

Especificaciones técnicas

Marca	Bently Nevada
Modelo y número de pieza	330905-00-13-10-02-05 (Serie 3300 NSv)
Rango de medición lineal	1.5 mm (60 mils), abarcando desde 0.25 hasta 1.75 mm (10 hasta 70 mils)
Respuesta de frecuencia	0 a 10 kHz (+0, -3 dB típico)
Sensibilidad (ISF)	7.87 V/mm (200 mV/mil) +12.5%/-20%
Linealidad (DSL)	Menos de ±0.06 mm (±2.3 mils) de desviación de la línea recta de mejor ajuste
Tamaño y resolución del objetivo	Diámetro mínimo del objetivo de 8.9 mm (0.35 pulg); detección de movimiento del eje submicrónico
Temperatura de funcionamiento	-52°C a +177°C (-62°F a +351°F)
Tolerancia ambiental	Punta de PPS con sello de junta tórica de Viton que soporta fluidos de proceso corrosivos y humedad
Inmunidad de señal	Cable coaxial FEP blindado de 75 Ω que resiste interferencias de ruido eléctrico

Especificaciones mecánicas y diseño

Perfil de rosca: Patrón de rosca métrica M10x1
Longitud sin rosca: 0 mm (opción -00)
Longitud total de la caja: 130 mm (opción -13)
Longitud total: 1.0 metro (39 pulg) (opción -10)
Tipo de conector: Conector ClickLoc coaxial en miniatura con cable estándar (opción -02)
Material de la punta de la sonda: Sulfuro de Polifenileno (PPS)
Material de la caja: Acero inoxidable AISI 304

Guía de instalación

Establezca la distancia mecánica inicial a 1.0 mm (40 mils) de la superficie del objetivo.
Confirme que el diámetro del objetivo cumpla con el tamaño mínimo recomendado de 13 mm (0.5 pulg).
Apriete la caja de la sonda M10x1 a un torque recomendado de 11.3 N·m (100 in·lb).
No exceda el torque máximo de 0.56 N·m (5 in·lb) en el conector ClickLoc.
Mantenga un radio de curvatura mínimo del cable de 25.4 mm (1.0 pulg) durante el enrutamiento.

Comodidad de depuración y mantenimiento

El conector ClickLoc se bloquea de forma segura para evitar que se afloje accidentalmente debido a la vibración de la máquina. Los técnicos de campo verifican la resistencia de la sonda rápidamente utilizando un multímetro. Espere una lectura de resistencia del conductor central al exterior de 4.2 ± 0.5 ohmios en una sonda de 1.0 metro.

Compatibilidad e intercambiabilidad del sistema

La sonda de la Serie 3300 NSv funciona sin problemas con los cables de extensión y los sensores Proximitor estándar de la Serie 3300 NSv. Reemplaza completamente las sondas de proximidad Bently Nevada 3300 RAM heredadas. También proporciona un espacio libre de vista lateral superior en comparación con las sondas 190 de la Serie 3000.

Aprobaciones y certificaciones de agencias

El 330905-00-13-10-02-05 incluye la opción -05 de Múltiples Aprobaciones. Cumple con los estándares globales de clasificación de áreas peligrosas para entornos industriales norteamericanos, europeos e internacionales.

Contenido del paquete, garantía y envío

Embalaje: 100% nuevo y original en embalaje sellado de fábrica
Garantía de fábrica: 12 meses de cobertura total
Velocidad de envío: Se envía dentro de 24 a 48 horas
Socios logísticos: Envío exprés a través de FedEx, UPS y DHL

Aplicaciones típicas y capacidades de diagnóstico

Los ingenieros utilizan la sonda 330905-00-13-10-02-05 para el posicionamiento de empuje axial y el seguimiento de la vibración dinámica radial. Monitorea cajas de engranajes de alta velocidad, compresores de gas centrífugos, bombas y motores eléctricos. Los analistas de vibración convierten su salida dinámica de CA en espectros FFT para diagnosticar desequilibrio, desalineación y desgaste de rodamientos.

Conocimientos de Global PLC Spare HUB

Nuestros ingenieros de campo instalaron la Serie 3300 NSv en un compresor de proceso en voladizo con espacio restringido. Las sondas estándar de 8 mm sufrían interferencia en la pared lateral debido a los estrechos orificios internos de la carcasa. El 330905-00-13-10-02-05 eliminó los picos de voltaje fantasma causados por las limitaciones de espacio lateral. Su punta de PPS también resistió la exposición a gases de hidrocarburos agresivos sin degradarse.

Comparación de selección y recomendaciones técnicas

Compare el 330905-00-13-10-02-05 con variantes regionales alternativas antes de realizar el pedido:

Modelo estándar: 330905-00-13-10-02-05 cuenta con aprobaciones de agencias internacionales para áreas de plantas peligrosas globales.
Equivalente regional: 330905-00-13-10-02-CN se dirige a instalaciones que requieren certificaciones de agencias chinas localizadas.

Consejo técnico: Siempre haga coincidir la longitud total de la sonda y el cable de extensión con la calibración de su sensor Proximitor (longitud del sistema de 5 m o 9 m).

Preguntas frecuentes (FAQ)

P: ¿Cuál es el principal beneficio del 3300 NSv sobre las sondas estándar 3300 XL?

R: La sonda NSv presenta un diámetro de punta más pequeño y un espacio libre de vista lateral superior para espacios de instalación estrechos.

P: ¿Puedo conectar esta sonda directamente a un monitor de vibración?

R: No, debe conectarlo a un sensor Proximitor 3300 NSv correspondiente utilizando un cable de extensión.

P: ¿Cómo verifico si el cable de mi sonda tiene cables dañados?

R: Mida la resistencia entre el conductor central y el conductor exterior. Una sonda de 1.0 m en buen estado lee 4.2 ± 0.5 ohmios.

P: ¿Qué debo considerar al seleccionar longitudes sin rosca y roscadas?

R: Mida cuidadosamente el grosor de la carcasa de su máquina para asegurarse de que la punta de la sonda se extienda al ras en el área objetivo sin tocar fondo.
