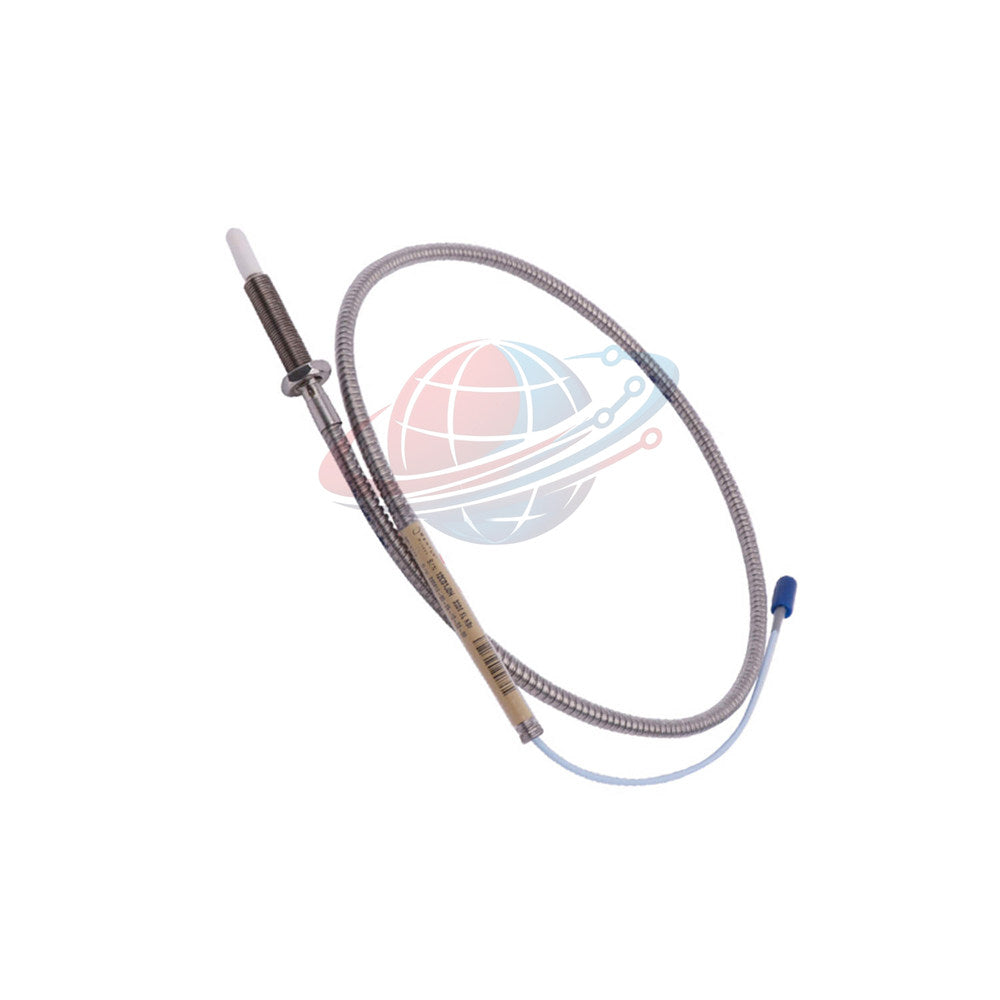

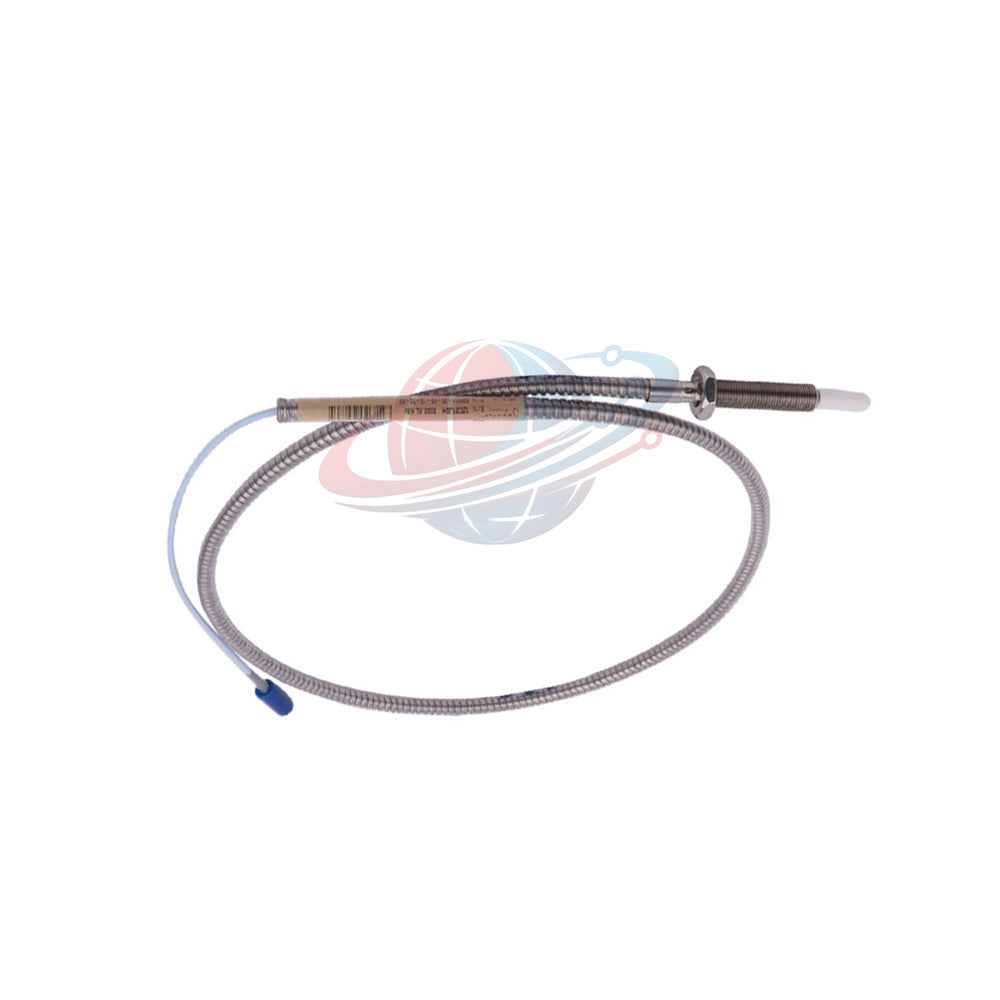

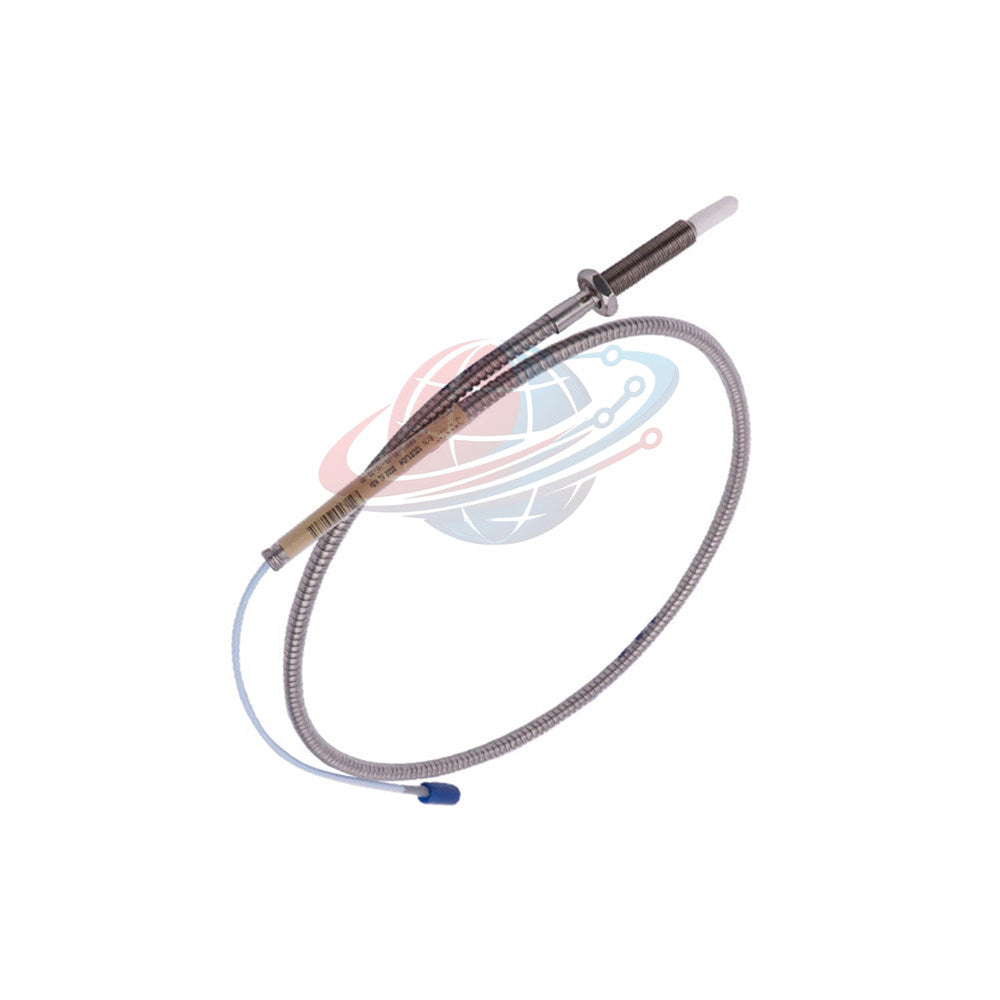

330904-08-10-10-12-00 Sensor de proximidad Bently Nevada 3300 NSv
Manufacturer: Bently Nevada
Product No.: 330904-08-10-10-12-00
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
El Bently Nevada 330904-08-10-10-12-00 es un sensor de proximidad de corriente de Foucault blindado.
Pertenece a la línea de transductores de alta precisión de la Serie 3300 NSv.
Los ingenieros instalan este sensor en espacios reducidos de máquinas con ejes de destino pequeños.
El blindaje flexible de acero inoxidable protege el cableado interno contra la abrasión física severa.
Las juntas tóricas internas de Viton crean un sello de presión diferencial entre la punta de la sonda y la carcasa.
La tecnología de cable FluidLoc evita fugas de aceite a través del interior del cable hacia las cajas de empalmes.
Desglose de la configuración
-
Base del modelo: 330904 — Sonda blindada 3300 NSv, rosca M8x1
- Incluye blindaje flexible de acero inoxidable para protección mecánica severa.
- Opción de longitud sin rosca: -08- — 80 mm de longitud de caja sin rosca
- Opción de longitud total de la caja: -10- — 100 mm de longitud total de la caja
- Opción de longitud total: -10- — 1.0 metro (39 pulgadas) de longitud de cable integral
- Opción de conector y cable: -12- — Conector coaxial ClickLoc con cable FluidLoc
- Opción de aprobación de agencia: -00- — No se requieren aprobaciones de agencia
Especificaciones técnicas
| Categoría de parámetro | Detalles de la especificación |
| Marca y fabricante | Bently Nevada |
| Número de pieza y serie | 330904-08-10-10-12-00 (Serie 3300 NSv) |
| Rosca y material de la caja | Rosca M8x1, acero inoxidable AISI 304 (SST) |
| Protección de blindaje | Funda de blindaje flexible de acero inoxidable AISI 302/304 (SST) |
| Rango de medición lineal | 1.5 mm (60 mils), con un espacio de 0.25 mm a 1.75 mm |
| Sensibilidad y linealidad | Factor de escala de 7.87 V/mm (200 mV/mil), desviación DSL por debajo de ±0.06 mm |
| Respuesta de frecuencia | 0 Hz a 10 kHz (+0, -3 dB típico) |
| Requisito de tamaño del objetivo | 13 mm (0.5 in) mínimo recomendado, 8.9 mm mínimo absoluto |
| Resistencia DC | 4.2 ± 0.5 Ω de conductor central a conductor externo |
| Rango de temperatura de operación | -52°C a +177°C (-62°F a +351°F) rango térmico continuo |
| Protección ambiental | Cable aislado con FEP FluidLoc con sello de presión interno de Viton |
Comparación de selección de modelos y asesoramiento técnico
| Característica / Opción | 330904-08-10-10-12-00 | 330904-00-25-05-02-cn |
| Longitud sin rosca | 80 mm de longitud sin rosca (-08-) | 0 mm de longitud sin rosca (-00-) |
| Longitud total de la caja | 100 mm de longitud de caja (-10-) | 250 mm de longitud de caja (-25-) |
| Longitud total del sistema | 1.0 metro de longitud integral (-10-) | 0.5 metro de longitud integral (-05-) |
| Cable y aprobaciones | Cable FluidLoc (-12-), Sin aprobaciones (-00-) | Cable estándar (-02-), Aprobaciones globales (-cn-) |
| Enlace del producto | Listado de productos actuales | 330904-00-25-05-02-cn |
Consejo de ingeniería: Elija el 330904-08-10-10-12-00 cuando dirija cables a través de entornos de máquinas abrasivos.
El blindaje de acero inoxidable protege los conductores de los cables contra bordes afilados y virutas de metal caliente.
Para instalaciones que requieren certificaciones internacionales para áreas peligrosas, seleccione el modelo 330904-00-25-05-02-cn en su lugar.
Pautas de instalación y par de apriete
- Monte la rosca M8x1 utilizando un par de apriete máximo de caja de 7.3 N·m (65 in·lb).
- Aplique un par de apriete de instalación estándar de 5.1 N·m (45 in·lb) para un montaje seguro.
- Apriete los conectores coaxiales en miniatura ClickLoc a mano, sin exceder nunca 0.56 N·m (5 in·lb).
- Mantenga un radio de curvatura mínimo del cable de 25.4 mm (1.0 in) a lo largo de las tiradas de blindaje.
- Establezca el espacio mecánico inicial en 1.0 mm (40 mils) o aproximadamente -9.0 Vdc.
Puesta en marcha y compatibilidad del sistema
El 330904-08-10-10-12-00 se conecta directamente a los sensores de proximidad 3300 XL NSv Proximitor.
Mantiene la compatibilidad mecánica y eléctrica con los sistemas de proximidad heredados 3300 RAM más antiguos.
Los técnicos pueden extender el cableado de campo hasta 305 metros utilizando un cable triaxial blindado de tres conductores.
Equipos adecuados y capacidades de diagnóstico
Los ingenieros implementan la sonda de la Serie 3300 NSv en maquinaria industrial compacta.
- Compresores de proceso: Resiste gases químicos agresivos y altas presiones internas de fluidos.
- Bombas de alta velocidad: Monitoriza con precisión la vibración radial del eje y el desplazamiento axial de empuje.
- Turbinas de vapor pequeñas: Ofrece mediciones de proximidad fiables en ejes pequeños de hasta 8.9 mm.
- Conocimientos de diagnóstico: Proporciona una respuesta de señal de alta frecuencia para el análisis de órbita dinámica y la detección de desequilibrios.
Embalaje, envío y condiciones de garantía
- Estado del producto: Nuevo y original en embalaje sellado de fábrica.
- Garantía de fábrica: Garantía de fábrica de 12 meses.
- Envío rápido: Se envía en un plazo de 24 a 48 horas tras la confirmación del pedido.
- Mensajeros exprés globales: Entregado en todo el mundo a través de transportistas fiables como FedEx, UPS y DHL.
La perspectiva de Global PLC Spare HUB
En carcasas de compresores calientes, los escombros voladores y la absorción de aceite con frecuencia destruyen los cables de las sondas sin blindaje.
El 330904-08-10-10-12-00 resuelve ambos problemas combinando un blindaje flexible de acero inoxidable con la tecnología FluidLoc.
La longitud sin rosca de 80 mm permite una inserción profunda de la sonda a través de paredes gruesas de la carcasa de la máquina.
Guía de compra y preguntas frecuentes
P: ¿Cómo beneficia el blindaje de acero inoxidable a las instalaciones de campo?
R: El blindaje protege los cables coaxiales internos de pellizcos, impactos mecánicos y bordes metálicos afilados.
P: ¿Cuál es la principal ventaja de la longitud total de la sonda de 1.0 metro?
R: Permite la conexión directa a cajas de empalmes cercanas o cables de extensión de 1.0 metro a juego.
P: ¿Por qué se utiliza una longitud sin rosca de 80 mm en esta sonda específica?
R: Permite que la punta de la sonda alcance superficies internas profundas del eje sin que la rosca se atasque.
P: ¿Puede esta sonda reemplazar a las sondas de proximidad de la serie 3300 RAM heredadas?
R: Sí, ofrece una intercambiabilidad mecánica completa con una resistencia química superior y un rendimiento de visión lateral.
P: ¿Cómo verifico si necesito aprobaciones de agencia para mi planta?
R: Seleccione la opción -00- para áreas no peligrosas seguras; elija opciones certificadas para zonas de plantas explosivas.
