330880-16-00-075-00-02 Sensor de Transductor de Proximidad Bently Nevada PROXPAC XL

Descripción general del producto

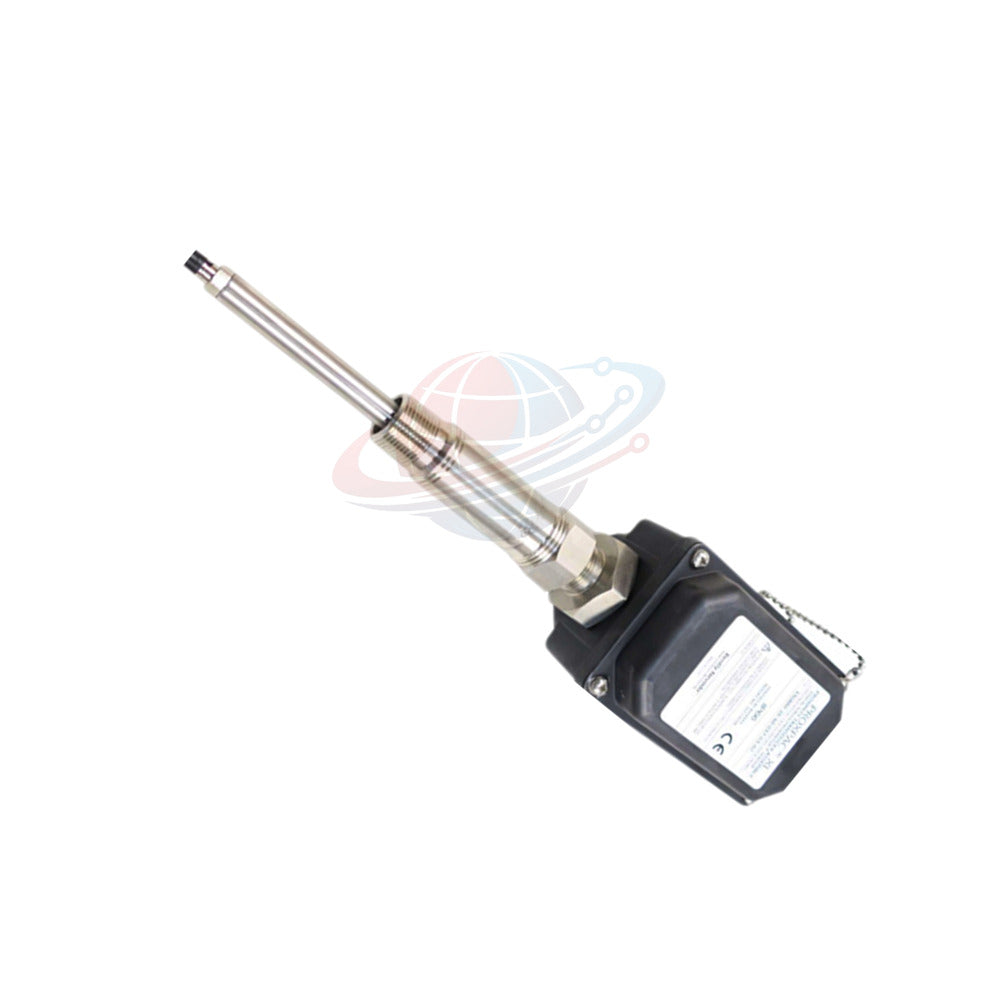

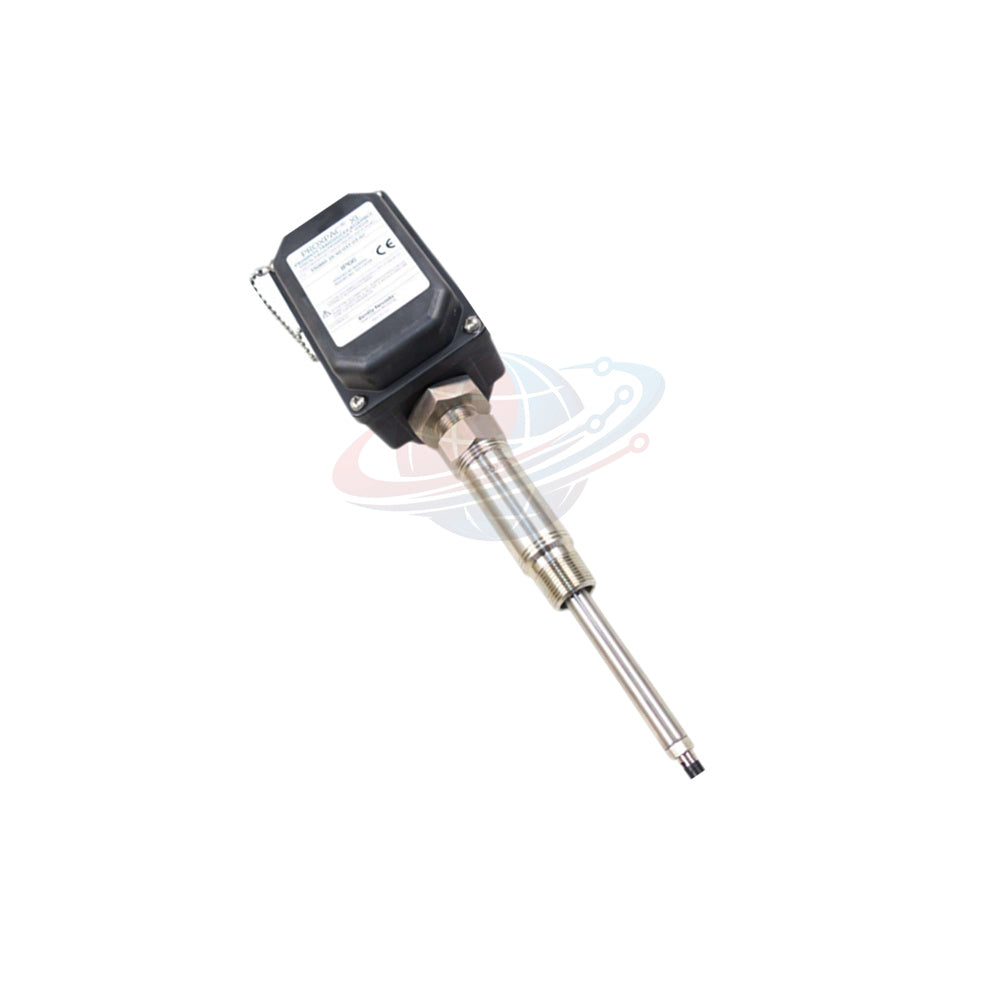

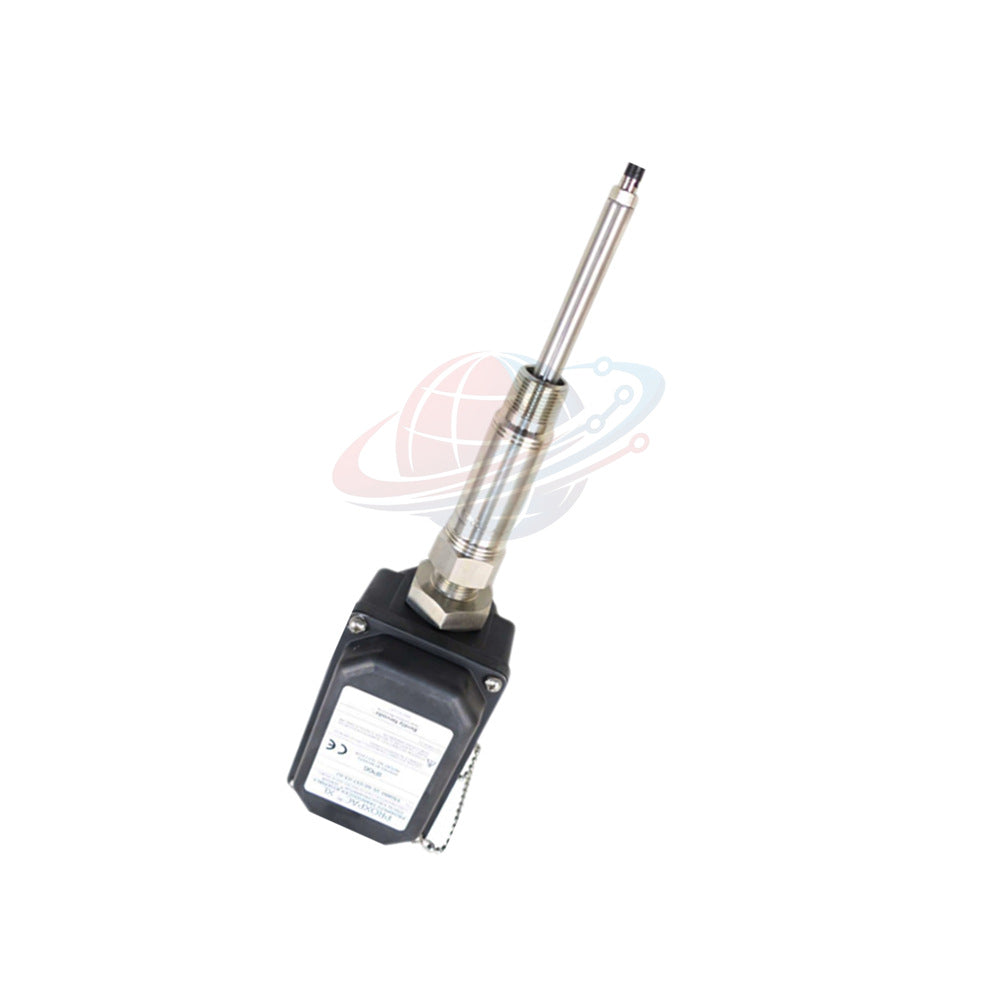

El 330880-16-00-075-00-02 pertenece a la serie de alta fiabilidad PROXPAC XL Series de Bently Nevada. Este sistema transductor de proximidad autónomo integra una sonda de corriente de Foucault de 8 mm, un cable de extensión y un sensor Proximitor dentro de una carcasa resistente a la intemperie. Mide la vibración del eje y la posición axial sin contacto físico directo. La carcasa de sulfuro de polifenileno (PPS) reforzado con fibra de vidrio proporciona una robusta protección IP66, lo que lo hace adecuado para instalaciones de maquinaria en exteriores que carecen de recintos auxiliares.

Desglose de la configuración del número de pieza

Estructura del modelo: 330880-AA-BB-CCC-DD-EE

• AA (Sonda y Aprobaciones): 16
  • Opción de sonda 3300 XL de 8 mm sin aprobaciones para áreas peligrosas
• BB (Opción de Adaptador de Separación): 00
  • Sin adaptador de separación instalado (separación de línea base de 0 mm)
• CCC (Opción de Penetración de Sonda): 075
  • Longitud de manguito de penetración de sonda interna de 75 mm
• DD (Opción de Conexiones): 00
  • No se suministran conexiones para conductos; incluye dos tapones ciegos y dos arandelas de sellado
• EE (Opción de Rosca de Montaje): 02
  • Conexión de rosca de montaje de proceso 3/4-14 NPT

Especificaciones técnicas y eléctricas

Marca y Origen	Bently Nevada (Fabricado en EE. UU.)
Número de Parte y Serie	330880-16-00-075-00-02 (Serie PROXPAC XL)
Rango Operativo Lineal	2.0 mm (80 mils), desde 0.25 mm (10 mils) hasta 2.25 mm (90 mils) de distancia al objetivo
Salida de Voltaje Lineal	-1.0 Vdc a -17.0 Vdc en el rango lineal
Factor de Escala Incremental (ISF)	7.87 V/mm (200 mV/mil) ±5% en el rango ambiente de 0°C a +45°C (+32°F a +113°F)
Desviación de la Línea Recta (DSL)	Menos de ±0.025 mm (±1 mil) para configuraciones de sistema estándar de 1 metro
Rango de Respuesta de Frecuencia	0 Hz a 10 kHz (+0, -3 dB típico con un cableado de campo máximo de 305 m)
Requisitos de Alimentación	-17.5 Vdc a -26 Vdc con un consumo de corriente máximo de 12 mA (sin barreras de seguridad)
Sensibilidad a la Tensión de Alimentación	Deriva de tensión de salida de menos de 2 mV por 1 V de variación en la tensión de alimentación
Impedancia de Salida	Resistencia de salida de señal nominal de 50 Ω
Restricciones de Geometría del Objetivo	Diámetro mínimo del objetivo plano: 15.2 mm (0.6 in); diámetro mínimo del eje: 50.8 mm (2.0 in)

Tolerancias mecánicas y ambientales

Protección de Entrada de la Carcasa	Clasificación IP66 verificada mediante el informe BASEEFA T07/0709
Material y Construcción de la Carcasa	Termoplástico conductor de PPS reforzado con fibra de vidrio resistente a los rayos UV; masa total del conjunto 1.44 kg
Construcción de la Punta de la Sonda y el Cuerpo	Punta de sulfuro de polifenileno (PPS) con carcasa de sonda de acero inoxidable AISI 304
Cable y Conector Internos	Cable de sonda de 1 metro triaxial FEP aislado de 75 Ω con conector ClickLoc de latón chapado en oro
Resistencia al Impacto Mecánico	Certificado BASEEFA para impactos de 4 Joules a -39°C y +115°C; certificado CSA para impactos de 7 Joules
Límites de Temperatura de Funcionamiento	-51°C a +177°C (-60°F a +350°F) para el conjunto de la punta de la sonda
Pares de Apriete de los Sujetadores Mecánicos	Tuerca de retención de la carcasa: 29.5 N·m (260 in·lb); Contratuerca de la camisa de la sonda: 39.3 N·m (350 in·lb)

Aplicaciones objetivo y diagnóstico de maquinaria

El conjunto 330880-16-00-075-00-02 se utiliza en maquinaria industrial pesada donde las cajas transmisoras externas no son prácticas. Las implementaciones típicas incluyen ventiladores de tiro inducido, bombas de alimentación de calderas, cajas de engranajes de torres de enfriamiento y pequeñas turbinas de vapor. Los analistas de vibraciones utilizan su señal dinámica cruda para calcular diagramas orbitales, voltajes de separación, ángulos de fase y desplazamiento pico a pico para la detección temprana de desequilibrio, batido de aceite y roce del eje.

Visión de Global PLC Spare HUB

En nuestro trabajo de reacondicionamiento de campo en ventiladores de tiro inducido, las cajas de conexiones externas a menudo sufren intrusión de agua o daños mecánicos. La implementación de la Serie PROXPAC XL eliminó la necesidad de carcasas Proximitor separadas. La carcasa integrada 330880-16-00-075-00-02 protegió el delicado conector ClickLoc de las altas vibraciones. Su carcasa de PPS conductiva descargó eficazmente la acumulación electrostática en entornos exteriores hostiles.

Comparación de modelos y recomendaciones técnicas

Cuando revise las variaciones técnicas dentro de la Serie PROXPAC XL antes de la adquisición:

• Línea base de penetración corta: 330880-16-00-075-00-02 proporciona una profundidad de penetración de la sonda de 75 mm con roscas estándar de 3/4-14 NPT y opciones de sonda no aprobadas.
• Variante de separación extendida: 330880-28-15-285-03-02 ofrece un manguito de penetración extendido de 285 mm, un adaptador de separación de 1.5 pulgadas, certificaciones peligrosas multi-aprobación y accesorios de conducto flexibles.

Consejo de selección de ingeniería: Verifique la profundidad de inserción física desde la pared exterior de la carcasa hasta la superficie del eje. Seleccione la opción -075 cuando el grosor de la pared de la máquina sea delgado. Si el cuerpo de la máquina está cubierto con un aislamiento grueso, elija variantes de modelo con adaptadores de separación como el 330880-28-15-285-03-02 para mantener accesibles las terminaciones del cableado de campo fuera de las barreras térmicas.

Cumplimiento de pedidos, garantía y logística

• Autenticidad del producto: 100% nuevo y original garantizado en embalaje de fábrica
• Cobertura de fábrica: Incluye una garantía completa de fábrica de 12 meses
• Velocidad de procesamiento de pedidos: Se envía en 24 a 48 horas después de la verificación del pago
• Transportistas logísticos globales: Envío internacional exprés a través de FedEx, UPS y DHL

Preguntas frecuentes (FAQ)

P: ¿Qué rango de voltaje de alimentación se requiere para asegurar un rango de medición lineal completo de 80 mil?

R: Alimente la unidad con -23 Vdc a -26 Vdc. Operar con un voltaje más positivo que -23.5 Vdc trunca la salida del rango lineal superior.

P: ¿Cómo cambia la carcasa integrada la instalación del cableado de campo en comparación con los Proximitors independientes?

R: Conecte el cable triaxial blindado de tres conductores directamente al bloque de terminales de la carcasa, evitando las cajas de conexiones separadas.

P: ¿Qué modo de falla ocurre si la exposición de la punta de la sonda cae por debajo de -34°C (-29°F)?

R: Las temperaturas bajo cero por debajo de este umbral comprometen los sellos de presión elastoméricos internos, causando penetración de humedad.

P: ¿Pueden las sondas de la opción -16 operar de forma segura en entornos de gases peligrosos que requieren ATEX o IECEx?

R: No, la opción -16 designa sondas estándar no aprobadas. Elija opciones de sonda certificadas por la agencia si las instala en zonas peligrosas.

P: ¿Qué voltaje de ajuste de holgura deben establecer los ingenieros durante el montaje mecánico inicial?

R: Fije la posición mecánica a 1.27 mm (50 mils), lo que corresponde a una lectura de polarización de aproximadamente -10 Vdc en el centro de la holgura.
