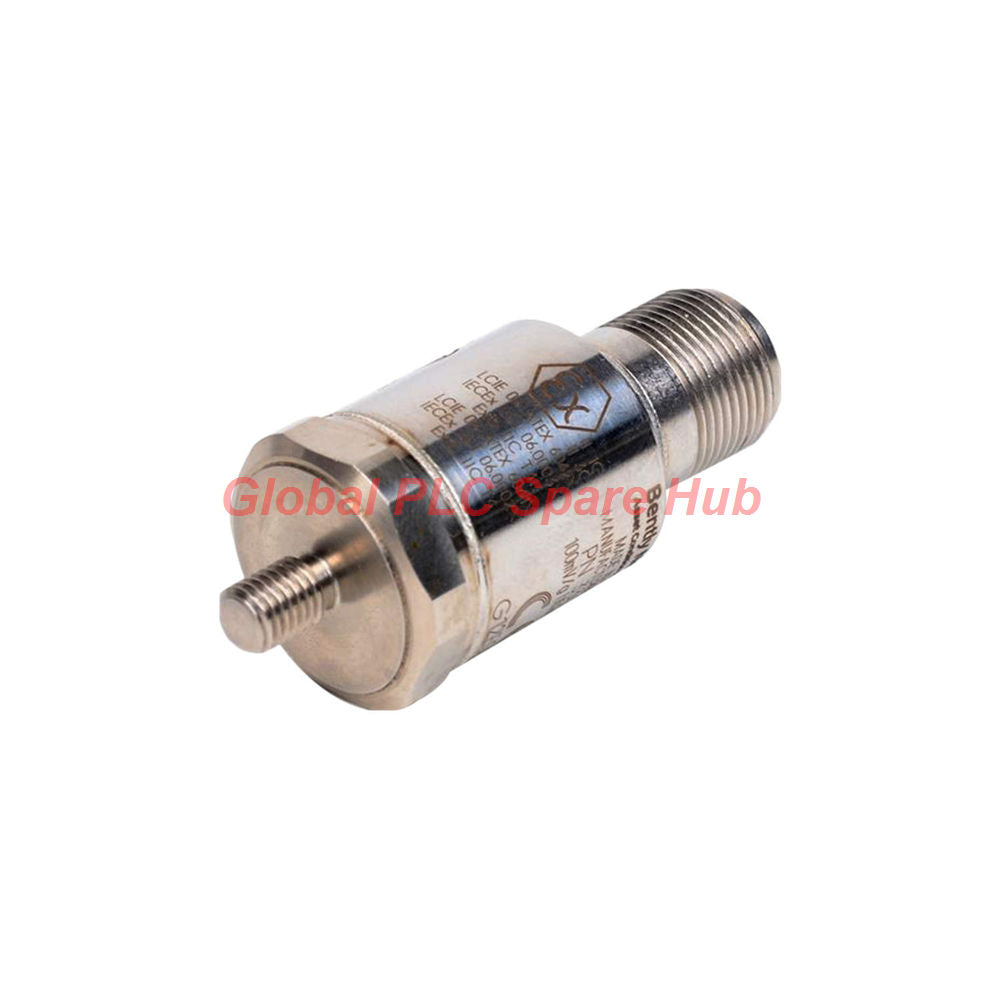

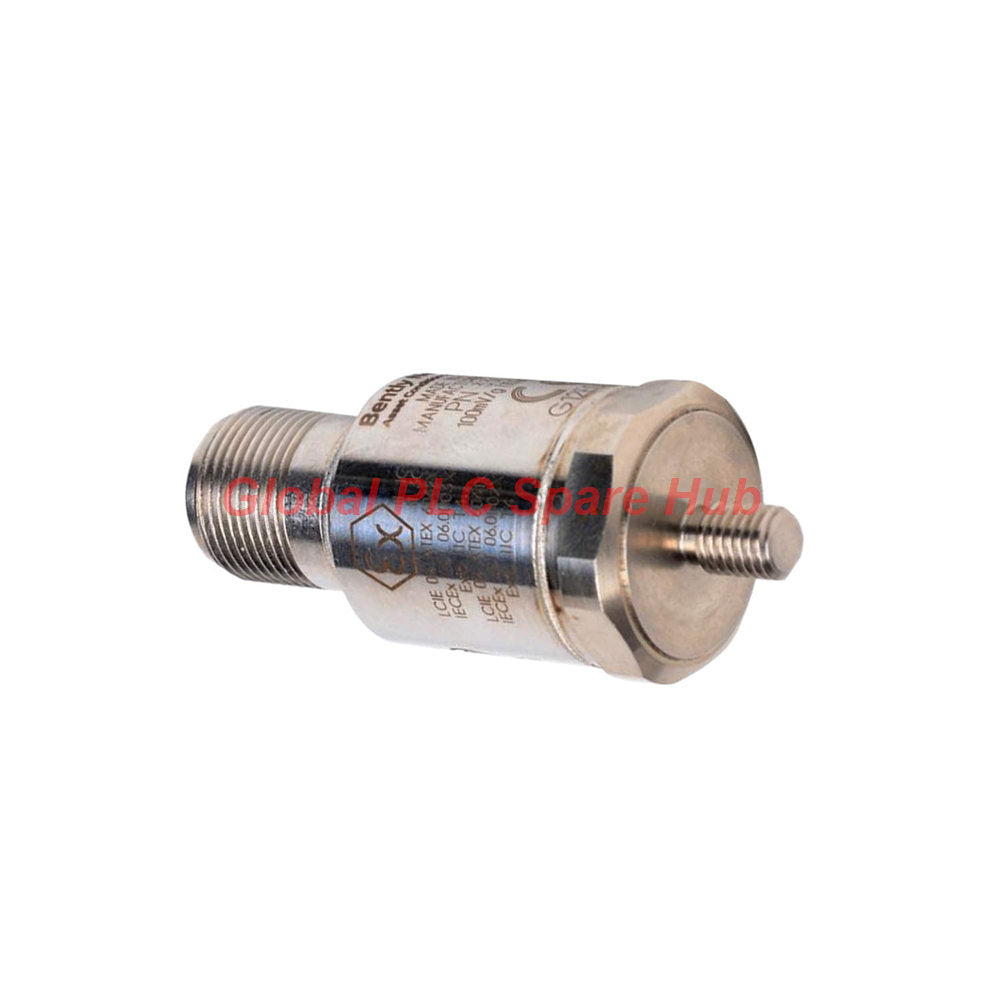

330425-01-05 Sensor acelerómetro Bently Nevada 330425 | En stock

Introducción del Producto

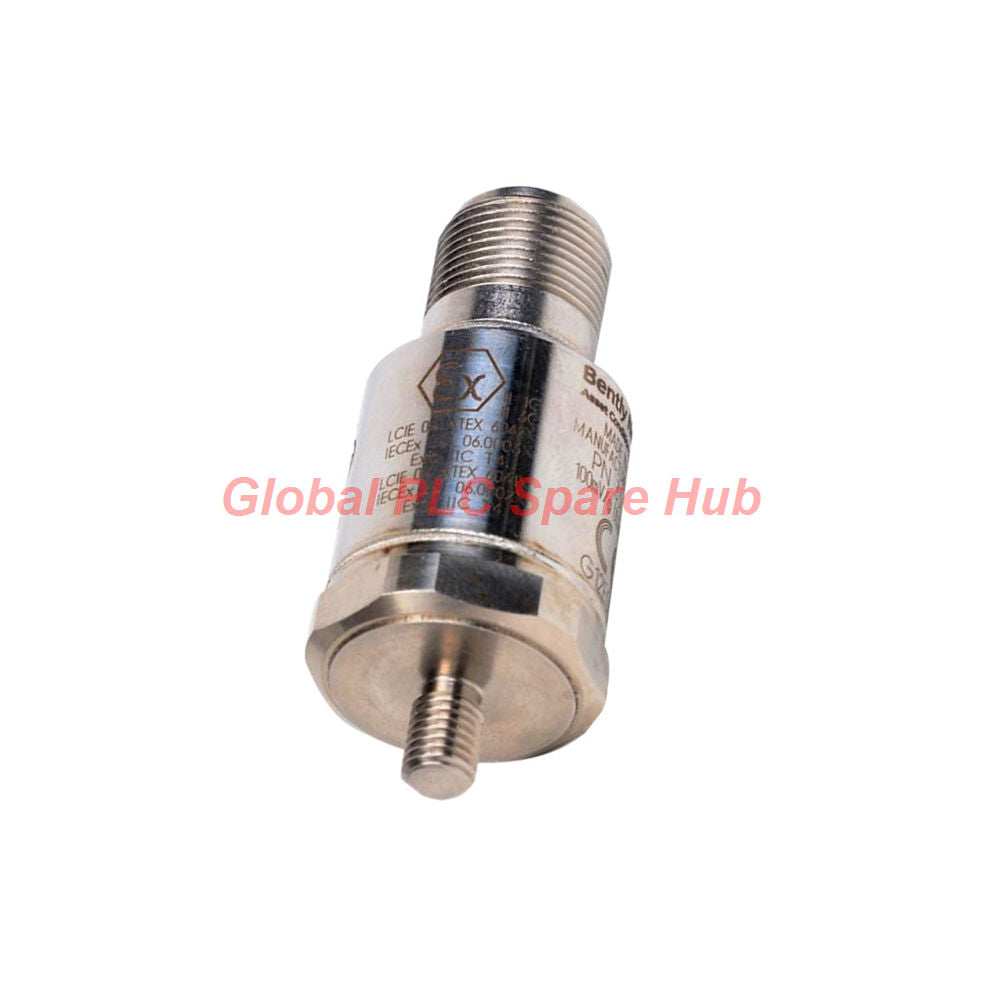

El 330425-01-05 es un acelerómetro piezoeléctrico robusto diseñado para la medición de vibraciones de alto rendimiento en maquinaria industrial. Este transductor Bently Nevada proporciona una salida lineal de 100 mV/g, lo que lo hace ideal para detectar fallas en rodamientos de elementos rodantes en etapas tempranas y problemas de mallado de engranajes. Aconsejamos a los equipos de ingeniería que consulten la hoja de datos de instalación del 330425 para garantizar el par de montaje y la preparación de la superficie adecuados. Acceda a nuestra biblioteca técnica para descargar los diagramas de cableado completos del 330425-01-05 y las curvas de respuesta de frecuencia.

Información de Global PLC Spare HUB

Desde una perspectiva de ingeniería, el 330425-01-05 es el estándar de la industria para la vibración de la carcasa de uso general. Su carcasa de acero inoxidable 316L y su sellado hermético le permiten funcionar en entornos con 100% de condensación. Un detalle técnico crítico para el 330425 es su alta frecuencia de resonancia (más de 30 kHz), que evita la distorsión de la señal dentro de la banda de funcionamiento de 15 kHz. Para los usuarios que migran de sensores más antiguos, los números de serie con prefijo "G" en la serie 330425-01-05 ofrecen una sensibilidad a la tensión de base significativamente mejorada, lo que reduce las señales de vibración "falsas" causadas por la expansión térmica de la carcasa de la máquina.

Parámetros Técnicos e Información Principal

• Marca: Bently Nevada
• Modelo: 330425-01-05
• Tipo de Transductor: Acelerómetro piezoeléctrico
• Sensibilidad: 10.2 mV/m/s² (100 mV/g) ±5%
• Respuesta de Frecuencia: 10 Hz a 15 kHz (±3dB)
• Linealidad: ±1% hasta 490 m/s² (50 g) pico
• Frecuencia Resonante: >30 kHz (Montado)
• Sensibilidad Transversal: Menos del 5% de la señal axial
• Temperatura de Operación: -55°C a +121°C (-67°F a +250°F)
• Sellado Ambiental: Equivalente a IP68 / Sellado hermético
• Polarización de Salida: -8.5 ± 0.5 Vdc (con entrada de -24 Vdc)
• Material de la Carcasa: Acero inoxidable 316L
• Peso: 99 g típico (sin cable)

Desglose de Configuración

330425 — Serie de Transductores de Aceleración
  └── -01 (Opción de Rosca de Montaje)
      └── Espárrago integral de ¼-28 UNF para acoplamiento mecánico rígido
  └── -05 (Opción de Aprobación de Agencia)
      └── Múltiples Aprobaciones: CSA, ATEX, IECEx para áreas peligrosas

Guía de Instalación y Compatibilidad

• Superficie de Montaje: Apunte a un acabado de 32 micropulgadas rms para una transferencia de señal óptima.
• Especificación de Par: Aplique exactamente 4.1 N·m (3.0 ft·lb) para una respuesta lineal precisa.
• Orientación: Funcional en cualquier ángulo de montaje (Omnidireccional).
• Interfaz del Conector: Receptáculo estándar MIL-C-5015 de 3 pines.
• Sistemas Compatibles: Se integra con los bastidores de monitoreo de las series 3500/42M y 3300 de Bently Nevada.

Escenarios de Aplicación y Capacidades de Diagnóstico

• Monitoreo de Cajas de Engranajes: Detección de precisión del desgaste y picaduras de los dientes de engranajes de alta frecuencia.
• Rodamientos de Elementos Rodantes: Identificación de defectos de la pista interior/exterior mediante análisis de ruido.
• Detección de Cavitación: Monitorea la vibración de la carcasa de la bomba para detectar inestabilidades en el flujo de fluidos.
• Motores y Ventiladores: Tendencia general de vibración de la carcasa para diagnósticos de equilibrio y alineación.

Envío y Garantía

• Métodos de Envío: Entrega global a través de FedEx, UPS y DHL.
• Ventana de Envío: Los pedidos se envían en un plazo de 24 a 48 horas.
• Garantía: Garantizado con una garantía profesional de 12 meses.
• Origen: Fabricado en EE. UU.

Preguntas Frecuentes

Pregunta: ¿Por qué el 330425-01-05 muestra un voltaje de polarización de -8.5V durante las pruebas?

Respuesta: Este es el voltaje de salida de reposo normal. Confirma que el amplificador interno funciona correctamente antes del procesamiento de la señal.

Pregunta: ¿Puedo instalar el sensor 330425 sin una base de montaje?

Respuesta: Para los números de serie más nuevos con prefijo "G", puede montar directamente. Las unidades más antiguas requieren una base para evitar errores de señal por tensión de base.

Pregunta: ¿Cuál es la distancia máxima del cable para el 330425-01-05?

Respuesta: Puede tender cables de hasta 305 metros (1000 pies) sin ninguna degradación de señal medible.

Pregunta: ¿Es el 330425-01-05 impermeable para aplicaciones sumergidas?

Respuesta: El cuerpo del sensor tiene clasificación IP68, pero la interfaz del conector MIL requiere botas ambientales especializadas para uso sumergido.

Pregunta: ¿Cómo afecta la temperatura a la sensibilidad del 330425?

Respuesta: La sensibilidad suele variar entre -11% y +3% en todo el rango de temperatura; calibre su monitor en consecuencia.

Guía de Selección y Compra

• Verificación de Voltaje: Verifique que su sistema proporcione la potencia de excitación de -24 Vdc requerida.
• Selección de Rosca: Asegúrese de que su ubicación de montaje esté roscada para ¼-28 UNF antes de ordenar la opción -01.
• Certificación: Especifique siempre la opción -05 para uso en entornos explosivos clasificados.
• Estrategia de Inventario: Recomendamos tener un 330425-01-05 de repuesto para evitar tiempos de inactividad durante inspecciones críticas de la máquina.
