330191-40-75-10-00 Sonda 3300 XL de 1 m Bently Nevada

Descripción general del producto

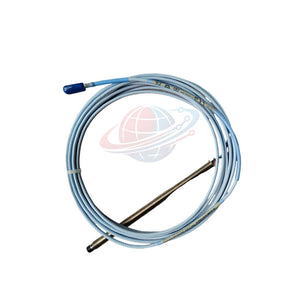

La sonda de proximidad Bently Nevada 330191-40-75-10-00 es una sonda de proximidad de 8 mm 3300 XL de rango de temperatura extendido (ETR) diseñada para entornos severos de maquinaria térmica. Con roscas 3/8-24 UNF y cableado triaxial con aislamiento PFA, este transductor funciona de forma fiable en temperaturas ambiente de hasta +232 °C (+450 °F). Proporciona un seguimiento continuo del desplazamiento por corrientes de Foucault para sistemas de protección de maquinaria sin deriva térmica ni pérdida de señal.

Los ingenieros utilizan la 330191-40-75-10-00 en aplicaciones que requieren conexiones directas de sonda de 1 metro sin un cable de extensión. El método de moldeo patentado TipLoc asegura la punta de plástico PPS al cuerpo de acero inoxidable, mientras que el diseño CableLoc soporta una fuerza de tracción de 330 N (75 lbf). Este diseño estructural robusto protege la integridad del transductor bajo alta tensión mecánica y exposición a la presión de fluidos.

Características y beneficios clave

• Rango térmico extendido: maneja temperaturas ambiente en la cabeza de la sonda desde -55 °C hasta +232 °C (-67 °F a +450 °F).
• Diseño directo de 1 metro: elimina los conectores del cable de extensión, formando un enlace Proximitor directo completo de 1 metro.
• Sellado CableLoc patentado: ofrece una resistencia a la tracción del cable de 330 N (75 lbf) para evitar la separación mecánica.
• Moldeo TipLoc de alta resistencia: une la punta de la bobina de sulfuro de polifenileno (PPS) de forma segura a la carcasa de acero inoxidable.
• Cableado triaxial robusto: utiliza cable triaxial con aislamiento PFA de 75 Ω para una máxima flexibilidad e inmunidad química.
• Sellado a presión: las juntas tóricas de Viton evitan el desvío de fluidos entre la punta de la sonda y la interfaz del cuerpo roscado.

Desglose de la configuración y árbol de sufijos del modelo

Comprender la especificación completa de la pieza para la Bently Nevada 330191-40-75-10-00 garantiza un ajuste mecánico correcto:

• Modelo: 330191 — Sonda 3300 XL de rango de temperatura extendido (ETR) de 8 mm, rosca 3/8-24 UNF, sin blindaje
  • Opción de longitud sin rosca (-40): 4,0 pulgadas (101,6 mm) de longitud de la carcasa sin rosca
    • Opción de longitud total de la carcasa (-75): 7,5 pulgadas (190,5 mm) de cuerpo roscado y sin rosca
      • Opción de longitud total (-10): 1,0 metro (3,3 pies) de conjunto de cable integrado
        • Opción de aprobación de agencia (-00): Estándar no aprobado/aprobaciones no requeridas

Especificaciones técnicas

A continuación se muestran los parámetros mecánicos y eléctricos completos de la Bently Nevada 330191-40-75-10-00:

Equipo objetivo y escenarios de aplicación

• Instalaciones de carcasas de turbinas de vapor de alta temperatura con calentamiento interno severo de la cavidad.
• Carcasas de cojinetes de bastidores de escape de turbinas de gas que requieren una tolerancia térmica elevada de hasta +232 °C.
• Seguimiento del desplazamiento del eje del expansor de gas caliente en instalaciones de refinerías petroquímicas.
• Detección de la posición de empuje de la bomba de alimentación de calderas donde se produce una alta exposición al vapor ambiente.

Capacidades de diagnóstico y pruebas de cables

La Bently Nevada 330191-40-75-10-00 funciona junto con los sensores Proximitor 3300 XL a juego para ofrecer diagnósticos de bucle continuo. La medición de la resistencia CC entre el conductor central y el conductor exterior proporciona una retroalimentación instantánea del estado físico (nominal de 7,59 Ω ± 0,50 Ω para modelos de 1 metro). Las desviaciones indican pellizcos del cable, entrada de humedad o condiciones de circuito abierto antes de que falsos disparos por vibración afecten el funcionamiento de la máquina.

Información y experiencia de campo de Global PLC Spare HUB

Al instalar este modelo de sonda directa de 1 metro, recuerde que los sistemas de 1 metro no utilizan un cable de extensión. La conexión de una sonda de 1 metro directamente a un cable de extensión desvía la longitud total del sistema eléctrico de la calibración, lo que resulta en errores de factor de escala en la salida del Proximitor.

Apriete con cuidado el conector coaxial en miniatura SMA durante la puesta en marcha. Nunca exceda el límite de par máximo nominal de 0,565 N·m (5 in·lbf). El apriete excesivo deforma el contacto del pin chapado en oro, causando picos de ruido intermitentes de alta frecuencia en los gráficos de tendencia de vibración.

Términos de cumplimiento, envío y garantía

• Contenido del paquete: 1 x Sonda ETR 3300 XL Bently Nevada 330191-40-75-10-00 nueva y sellada de fábrica en su embalaje protector original.
• Cobertura de la garantía: respaldada por una garantía de reemplazo de fábrica de 12 meses completos a partir de la fecha de envío de la factura.
• Mensajería global exprés: se envía en 24-48 horas a través de servicios exprés premium que incluyen FedEx, UPS y DHL.

Preguntas frecuentes (FAQ)

Pregunta: ¿Cuál es la principal ventaja operativa de elegir una sonda de la serie ETR sobre los modelos estándar?

Respuesta: Los modelos ETR cuentan con cableado con aislamiento PFA clasificado para temperaturas extendidas de hasta +232 °C (+450 °F), lo que evita la ruptura del aislamiento dentro de las carcasas calientes de las máquinas.

Pregunta: ¿Puedo conectar un cable de extensión 3300 XL estándar a este conjunto de sonda de 1 metro?

Respuesta: No, las sondas del sistema de 1 metro se conectan directamente a un sensor Proximitor de 1 metro dedicado sin usar un cable de extensión.

Pregunta: ¿Qué valor de resistencia eléctrica verifica que el bobinado de la sonda está sano durante las comprobaciones estáticas?

Respuesta: La medición de la resistencia CC del conductor central al conductor exterior debería producir una lectura nominal de 7,59 Ω ± 0,50 Ω a temperatura ambiente.

Pregunta: ¿Cómo mejora el diseño TipLoc la durabilidad del transductor dentro de carcasas turbulentas?

Respuesta: El moldeo patentado TipLoc bloquea mecánicamente la punta de PPS en el cuerpo de acero inoxidable, evitando la separación de la punta bajo alta presión diferencial o turbulencia del flujo de aceite.

Pregunta: ¿Qué ajuste de herramienta de par de rosca evita daños al conector durante la instalación?

Respuesta: Utilice una llave dinamométrica en miniatura calibrada con un límite máximo de 0,565 N·m (5 in·lbf) al asegurar el conector coaxial.
