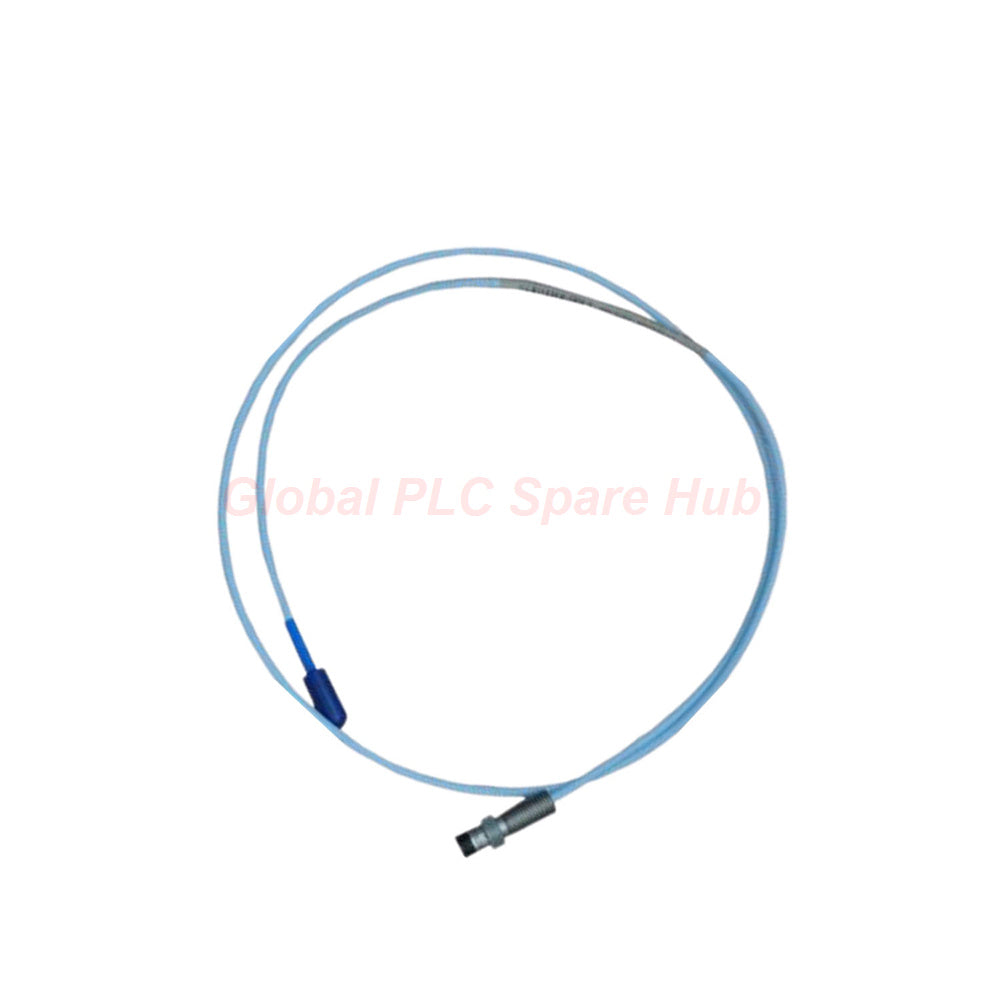

330171-12-23-10-01-05 Sonda de proximidad 3300 XL de 5 mm | Original nuevo

Introducción del producto

La 330171-12-23-10-01-05 es una sonda de proximidad de alto rendimiento 3300 XL de 5 mm diseñada para mediciones de vibración y desplazamiento sin contacto. Diseñada por Bently Nevada, este sensor de la serie 330171 está optimizado específicamente para máquinas con cojinetes de película fluida con ejes de menor diámetro. Para diagramas de cableado completos y curvas de calibración, recomendamos encarecidamente a los usuarios que descarguen la hoja de datos técnicos y el manual de instalación más recientes.

Especificaciones técnicas

• Marca: Bently Nevada
• Modelo: 330171-12-23-10-01-05
• Serie: 3300 XL 5mm
• Tipo: Sonda de proximidad roscada 1/4-28 UNF
• Rango de medición: Rango lineal de 2.0 mm (80 mils)
• Linealidad: Dentro de ± 0.025 mm (1 mil) en un rango de 2.0 mm
• Sensibilidad: 7.87 V/mm (200 mV/mil)
• Respuesta de frecuencia: 0 Hz a 10 kHz (-3 dB)
• Resolución: Detección de desplazamiento de alta resolución (submicrón)
• Temperatura ambiente: Rango de funcionamiento de -35°C a +177°C
• Resistencia: 7.59 Ω ± 0.50 (Conductor central a exterior)
• Material de la punta: Polímero de alta temperatura de sulfuro de polifenileno (PPS)
• Material de la carcasa: Acero inoxidable AISI 304

Desglose de la configuración

• 330171 (Modelo base: Sonda 3300 XL 5 mm, 1/4-28 UNF, sin blindaje)
  • ⌊ 12 — Longitud sin rosca: 1.2 pulgadas
  • ⌊ 23 — Longitud total de la carcasa: 2.3 pulgadas
  • ⌊ 10 — Longitud total: 1.0 metro (3.3 pies)
  • ⌊ 01 — Conector: ClickLoc con protector de conector
  • ⌊ 05 — Aprobación: Aprobaciones de varias agencias

Información de Global PLC Spare HUB

La 330171-12-23-10-01-05 es una variante especializada dentro de la familia 330171, que presenta la opción de conector "01" que incluye un protector de conector preinstalado. Esto es fundamental para evitar el roscado cruzado y la entrada de humedad en la unión de la sonda al cable de extensión. Desde una perspectiva de ingeniería, la punta de 5 mm permite una huella de montaje más pequeña en comparación con las sondas estándar de 8 mm, lo que la hace ideal para áreas de acceso restringido en bombas centrífugas y turbinas.

Aplicación y diagnóstico típicos

• Vibración radial: Monitoreo en tiempo real del movimiento del eje dentro de los cojinetes de manguito.
• Empuje axial: Medición de la posición del rotor para evitar el contacto catastrófico con los componentes estacionarios.
• Detección de velocidad: La respuesta de alta frecuencia permite una detección precisa de Keyphasor y RPM.
• Capacidad de diagnóstico: Captura gráficos de órbita y formas de onda de base de tiempo cuando se combina con monitores de la serie 3500/M.
• Equipo compatible: Se adapta a turbinas, compresores, motores y ventiladores industriales de alta velocidad.

Logística y garantía de calidad

• Estado: Producto auténtico en su embalaje original.
• Garantía: 12 meses de garantía industrial estándar.
• Tiempo de envío: Envío rápido en 24-48 horas.
• Opciones de transportista: Express mundial a través de FedEx, UPS o DHL.

Preguntas frecuentes de expertos

• ¿Cuál es el propósito del protector de conector "01" en esta sonda 330171?
  Proporciona soporte mecánico adicional y sellado ambiental, evitando que el conector ClickLoc se suelte debido a la vibración de la máquina.
• ¿Puedo instalar esta sonda en un orificio de montaje más pequeño que un taladro del n.º 3?
  No. Para la rosca 1/4-28 UNF de la 330171-12-23-10-01-05, una broca para roscar del n.º 3 es la mínima recomendada para garantizar un acoplamiento adecuado de la rosca y evitar la tensión de la carcasa.
• ¿Cómo maneja el material de la punta de PPS la exposición a productos químicos?
  El sulfuro de polifenileno (PPS) es altamente resistente a la mayoría de los lubricantes industriales y gases corrosivos, lo que lo hace adecuado para entornos de refinería hostiles.
• ¿Es la longitud total de 1.0 m de la 330171-12-23-10-01-05 compatible con un Proximitor de 9 metros?
  Sí, siempre que utilice un cable de extensión de 8.0 metros para alcanzar el total del sistema requerido de 9.0 metros. La longitud del sistema siempre debe coincidir con la clasificación del Proximitor.
• ¿Cómo evito la "diafonía" entre dos sondas de 5 mm?
  Asegure una separación lateral mínima de al menos 25 mm (1 pulgada) entre las puntas de las sondas para evitar la interferencia del campo magnético entre sensores adyacentes.

Guía de compra

• Selección de rosca: Asegúrese de que la carcasa de su máquina esté roscada para 1/4-28 UNF; para métrica M8, use la serie 330173 en su lugar.
• Coincidencia de longitud: Calcule cuidadosamente sus necesidades de longitud sin rosca frente a la roscada para asegurarse de que la punta de la sonda alcance el objetivo sin tocar fondo.
• Requisito de blindaje: Este modelo es "sin blindaje". Si su aplicación requiere protección contra la abrasión física, seleccione un modelo con trenzado de acero inoxidable.
