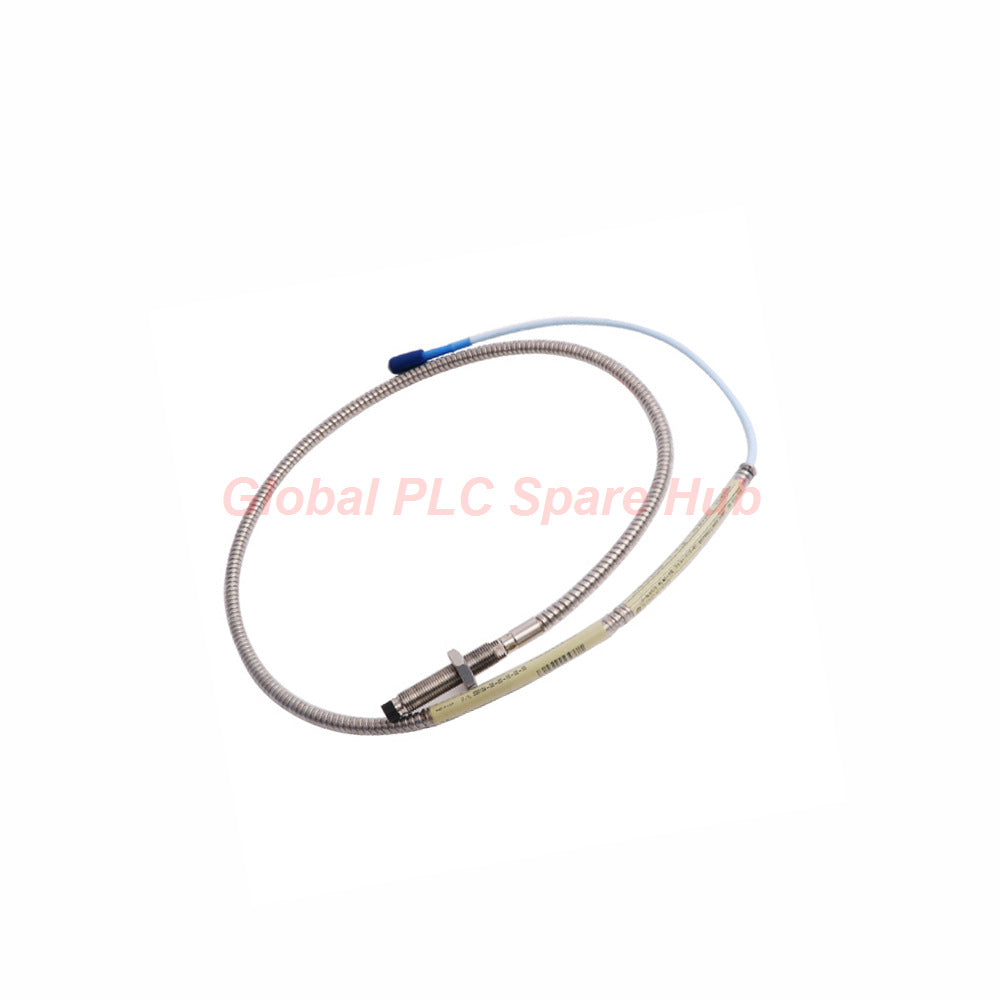

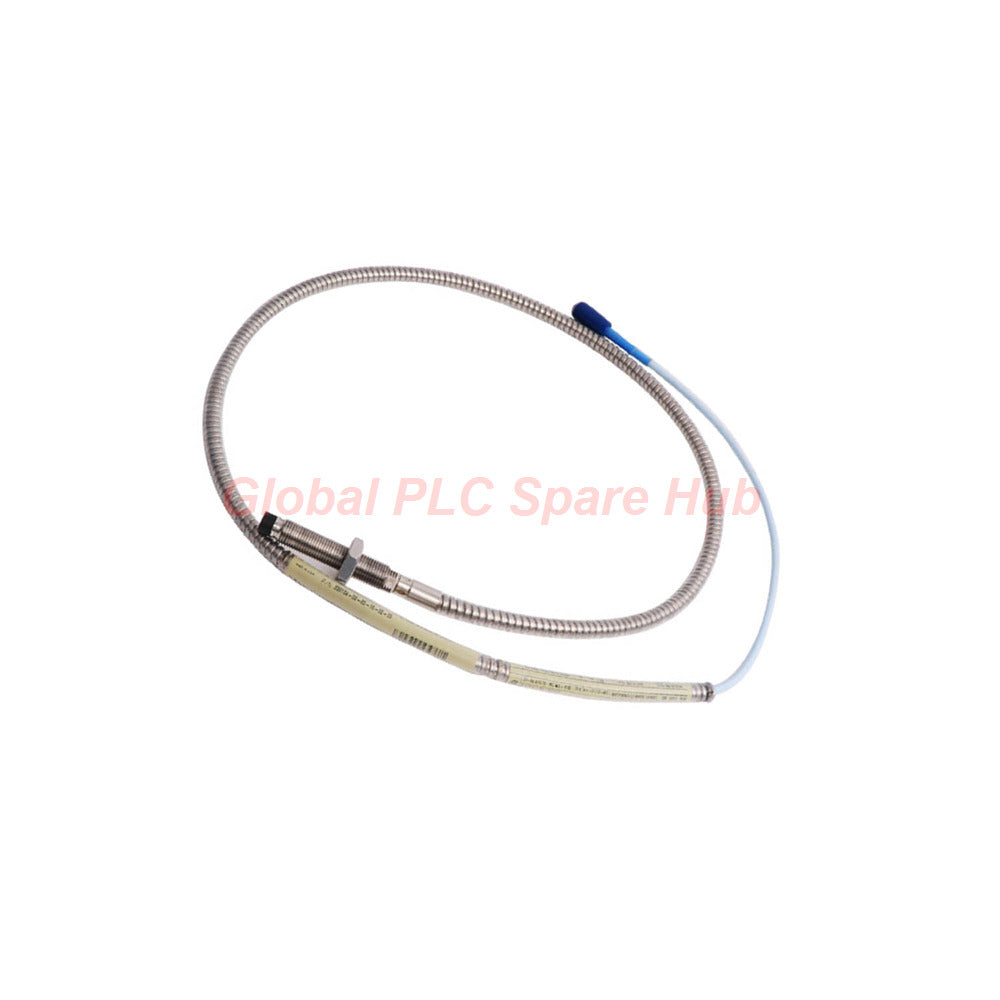

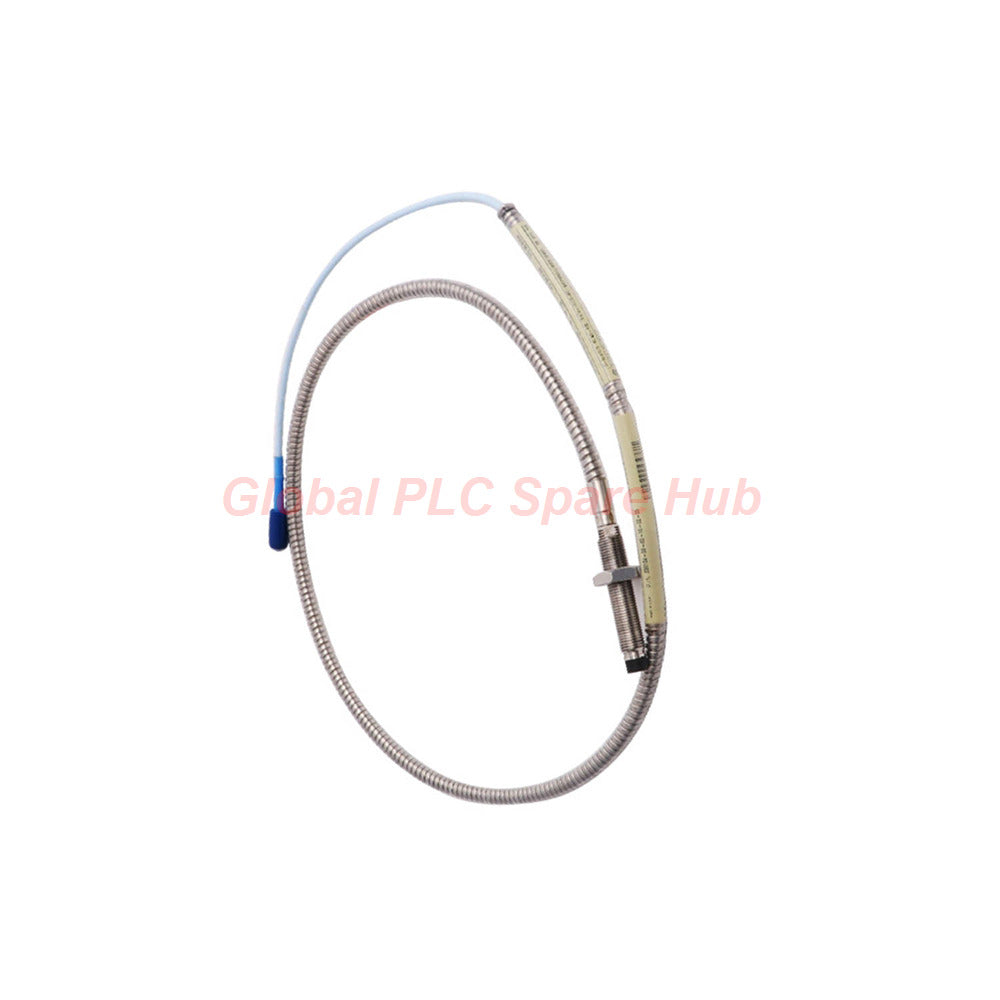

330104-04-09-50-02-05 Sensor de sonda de proximidad Bently Nevada 3300 XL de 8 mm

Descripción general de ingeniería: detección de proximidad 3300 XL

El Bently Nevada 330104-04-09-50-02-05 representa el estándar de la industria para la medición de vibraciones y posición sin contacto. Diseñada para la serie 3300 XL, esta sonda de proximidad métrica de 8 mm ofrece una salida de señal de alta fidelidad en entornos industriales exigentes. Su construcción robusta garantiza una medición precisa de la holgura para el diagnóstico de maquinaria rotatoria.

Desglose de configuración (330104-Axx-Bxx-Cxx-Dxx-Exx)

• A04: Longitud sin rosca, 40 mm
• B09: Longitud total de la carcasa, 90 mm
• C50: Longitud total, 5,0 metros (diseñado para sistemas Proximitor de 5 m)
• D02: Conector coaxial miniatura ClickLoc™ con cable estándar
• E05: Aprobaciones de agencias: CSA, ATEX, IECEx

Especificaciones técnicas para la integración en campo

• Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
• Material de la carcasa: Acero inoxidable AISI 303/304 (rosca M10x1)
• Rango lineal: 2 mm (80 mils), funcionando de 0,25 a 2,3 mm
• Resistencia nominal de CC: 8,73 Ω ± 0,50 (para una longitud de 5 m)
• Rango de temperatura: -52 °C a +177 °C (estándar)
• Nota de instalación: El ajuste de holgura radial recomendado es de -9 V CC (~1,27 mm)

La perspectiva de Global PLC Spare HUB

El 330104-04-09-50-02-05 es un sensor de misión crítica. Con frecuencia vemos problemas de campo derivados de una instalación incorrecta de la longitud del cable de 5 metros en sensores no coincidentes. Siempre verifique que su Proximitor esté específicamente ajustado para la impedancia de carga de 5 metros para mantener la precisión lineal. Esta sonda es ideal para bombas centrífugas de alta velocidad, compresores y turbinas de vapor donde el monitoreo del desplazamiento del eje es esencial para los cierres de seguridad.

Comparación de rendimiento y consejos de selección

Al seleccionar su sensor, considere la envoltura de montaje físico:

• 330104-04-09-50-02-05: Optimizado para requisitos de 40 mm sin rosca con un alcance de 5 m.
• 330104-00-18-10-02-05: Presenta diferentes longitudes sin rosca/carcasa (0 mm/180 mm) y 1 m de longitud.

Consejo técnico: Si la carcasa de su máquina impide el roscado completo del sensor, priorice el 330104-04-09-50-02-05 por su perfil sin rosca más corto para garantizar un mantenimiento estable de la holgura.

Compromiso de servicio

• Garantía: 12 meses de garantía de calidad profesional.
• Logística: Envío seguro y rápido a través de FedEx, UPS o DHL.
• Cumplimiento: Procesamiento rápido en 24-48 horas.

Preguntas frecuentes de expertos y guía de selección

¿Por qué la sonda de 5 metros está limitada a Proximitors de 5 metros?
El circuito del Proximitor está calibrado para una capacitancia de cable específica. El uso de longitudes no coincidentes inducirá errores de medición no lineales.

¿Cuál es la distancia máxima de cableado de campo?
Puede extenderse hasta 305 metros, pero monitoree la caída de la respuesta de frecuencia a altas velocidades.

¿Puedo usar esta sonda en entornos sellados a presión?
Sí, la junta tórica de Viton® sella la presión diferencial, aunque no está probada a presión de fábrica; consulte el diseño personalizado para la certificación de alta presión.

¿Qué indica el conector ClickLoc™?
Asegura un bloqueo positivo y un blindaje de señal confiable, evitando el ruido de señal inducido por la vibración.

Consejo de selección: ¿Cómo elijo entre temperaturas estándar y extendidas?
Elija la sonda estándar para la mayoría de las aplicaciones de cajas de engranajes y bombas. Reserve las sondas de rango de temperatura extendido solo para carcasas de turbinas de alta temperatura que superen los 177 °C.
