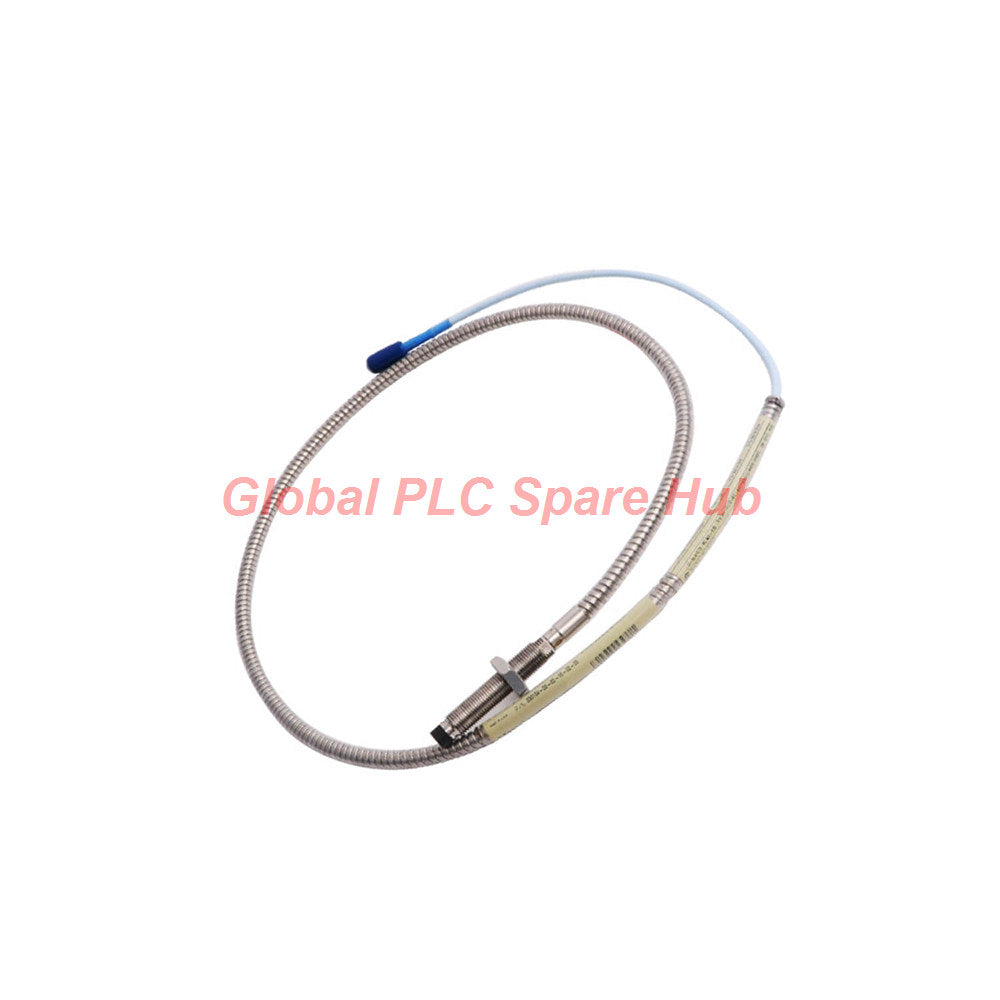

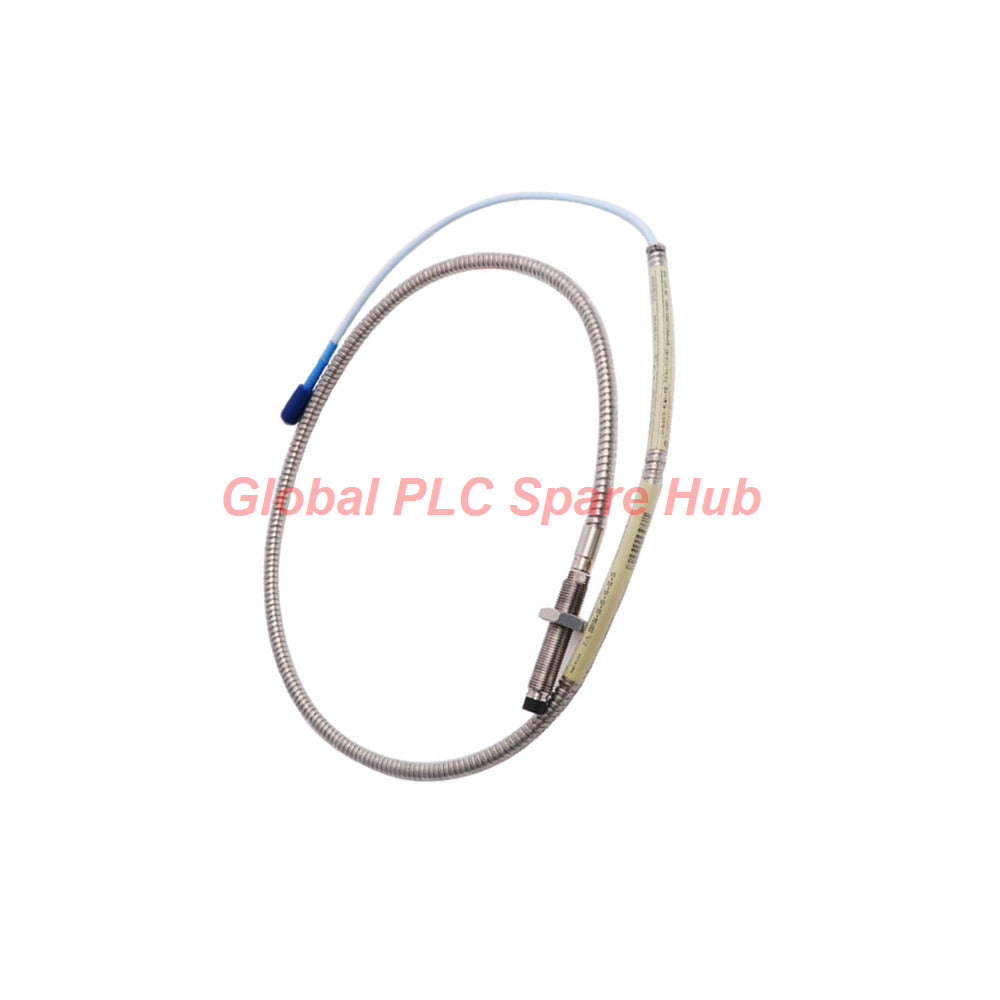

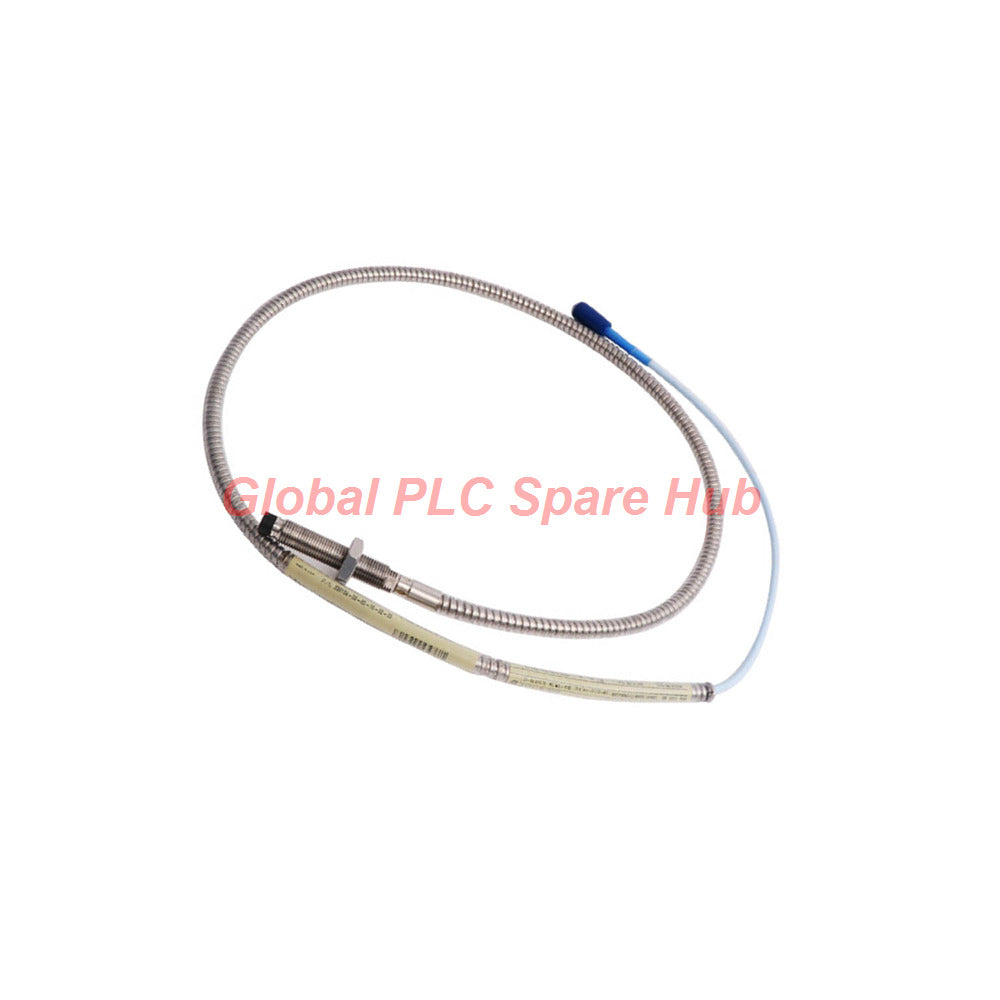

330104-00-24-05-02-00 Sonda de proximidad Bently Nevada 3300 XL de 8 mm Mejor precio

Descripción general de la monitorización de vibraciones y la arquitectura de sensores

La sonda de proximidad de 8 mm 330104-00-24-05-02-00 Bently Nevada 3300 XL ofrece una medición de corrientes de Foucault de precisión para maquinaria rotativa de alta velocidad. Diseñado para entornos de turbinas industriales hostiles, este sistema de transductor mide la vibración radial, la posición axial y la dinámica del rotor con alta linealidad y estabilidad térmica.

Árbol de desglose de la configuración

• Modelo base y serie: 330104 (Sonda 3300 XL de 8 mm, rosca M10 x 1, con blindaje)
  • Opción de longitud sin rosca: 00 (00 mm de longitud sin rosca)
  • Opción de longitud total de la carcasa: 24 (240 mm de longitud de la carcasa)
  • Opción de longitud total del cable: 05 (0,5 metros / 1,6 pies de longitud)
  • Opción de conector y tipo de cable: 02 (Conector ClickLoc coaxial en miniatura, cable estándar)
  • Opción de aprobación de agencia: 00 (No requerido / perfil de clasificación de área peligrosa estándar)

Especificaciones técnicas y parámetros eléctricos

Pautas de instalación y configuración mecánica

1. Asegúrese de apagar la máquina y de bloquear la alimentación del sistema antes de instalar la sonda 330104-00-24-05-02-00 en las carcasas de los cojinetes.
2. Aplique sellador de roscas con precaución a la carcasa roscada M10 x 1 de la sonda sin contaminar la punta sensora de PPS.
3. Enrosque la sonda en el orificio de montaje hasta que la distancia de holgura estática alcance la línea de base recomendada de 1,27 mm.
4. Bloquee la contratuerca de forma segura para evitar el aflojamiento mecánico causado por la vibración continua de la maquinaria.
5. Conecte el conector coaxial en miniatura ClickLoc al cable de extensión, asegurando un acoplamiento hermético y con bloqueo por giro.

Capacidades de diagnóstico y monitorización de maquinaria

• Seguimiento de la vibración del rotor: Captura las formas de onda de la órbita del eje de alta frecuencia y el desplazamiento de la vibración radial.
• Detección de la posición de empuje: Monitoriza el desplazamiento axial del eje para evitar el rozamiento interno catastrófico.
• Verificación de la integridad de la señal: Las comprobaciones de la resistencia de CC a través de la línea coaxial detectan instantáneamente cortocircuitos internos o cables abiertos.
• Análisis de eventos transitorios: La respuesta de alta frecuencia rastrea con precisión las resonancias críticas de velocidad de arranque y apagado.

Equipos industriales objetivo y escenarios de aplicación

• Generadores de turbinas de vapor y gas pesadas en centrales eléctricas.
• Grandes compresores centrífugos y axiales en instalaciones de refinería petroquímica.
• Bombas de alimentación de calderas industriales multietapa y accionamientos de motores de alta velocidad.
• Ejes de hidro-turbinas críticos que requieren telemetría de vibración continua sin contacto.

Cumplimiento, logística y términos de garantía

• Estándares de diseño: Diseñado para cumplir con los estándares API 670 para sistemas de protección de maquinaria
• Perfil operativo: Rango de temperatura de 0 a 60 °C (32 a 140 °F), hasta 2000 metros de altitud
• Tolerancia de almacenamiento: Clasificación ambiental de -40 a 85 °C (-40 a 185 °F)
• Soporte logístico: Envío global exprés a través de FedEx, UPS y DHL en 24-48 horas
• Protección de la garantía: Respaldado por una garantía completa de 12 meses de reemplazo por defectos de fabricación

Visión y experiencia de campo de Global PLC Spare HUB

Al reemplazar los sensores de proximidad en turbomaquinaria de alta vibración, los ingenieros de instrumentación a menudo pasan por alto la importancia crítica de igualar la longitud total del cable del sistema. El 330104-00-24-05-02-00 utiliza un cable de sonda integral de 0,5 metros, que debe emparejarse con el cable de extensión correcto y la calibración del sensor Proximitor (típicamente calibrado como un sistema total de 5 o 9 metros) para mantener el factor de escala preciso de 7,87 V/mm (200 mV/mil). Nuestra experiencia de campo indica que las espiras de blindaje a tierra en un solo extremo evitan que los bucles de tierra induzcan ruido de alta frecuencia en el rack de monitorización de vibraciones.

Comparación de selección de modelos y recomendaciones técnicas

Al evaluar configuraciones alternativas para su diseño de maquinaria específico, compare esta unidad con el modelo 330104-10-16-05-01-00. Si bien ambos pertenecen a la confiable serie Bently Nevada 3300 XL, el modelo alternativo presenta una opción de longitud sin rosca diferente (10 mm) y una opción de longitud total de la carcasa (160 mm) junto con las aprobaciones de la agencia, lo que lo hace adecuado para restricciones de montaje más estrictas donde las sondas estándar de 240 mm exceden las profundidades de la envolvente mecánica disponibles.

Preguntas frecuentes profesionales

P: ¿Cómo evita el diseño del conector ClickLoc la degradación de la señal en entornos de alta vibración?
R: El mecanismo ClickLoc se bloquea de forma segura para evitar que la expansión térmica o la vibración de la máquina aflojen la conexión coaxial y causen picos de voltaje erráticos.

P: ¿Qué paso específico de solución de problemas debo seguir si el voltaje de salida del Proximitor se desvía del rango lineal?
R: Verifique que el voltaje de su fuente de alimentación no caiga por debajo de -23,5 Vcc bajo carga y verifique que la holgura estática esté configurada con precisión en 1,27 mm contra un objetivo de acero AISI 4140.

P: ¿Puede la punta de la sonda de PPS soportar la exposición a aceites lubricantes sintéticos y altas temperaturas?
R: Sí, el sulfuro de polifenileno (PPS) ofrece una resistencia química excepcional contra los aceites lubricantes de turbina estándar y funciona de forma fiable hasta 60 °C (140 °F) de temperatura ambiente.

P: ¿Qué factores clave determinan si necesito opciones de área peligrosa aprobadas por una agencia para esta sonda?
R: Revise la clasificación de seguridad de su planta; si el sensor se instala dentro de una atmósfera peligrosa Clase 1 División 2 o Zona 0/1, seleccione una configuración con las aprobaciones de seguridad intrínseca adecuadas.

P: ¿Por qué es importante medir la resistencia de CC a través del conductor central de la sonda durante el mantenimiento?
R: La medición de una resistencia de CC constante de 7,45 ohmios garantiza que la bobina interna y el blindaje coaxial permanezcan intactos sin microfracturas causadas por la fatiga del metal.
