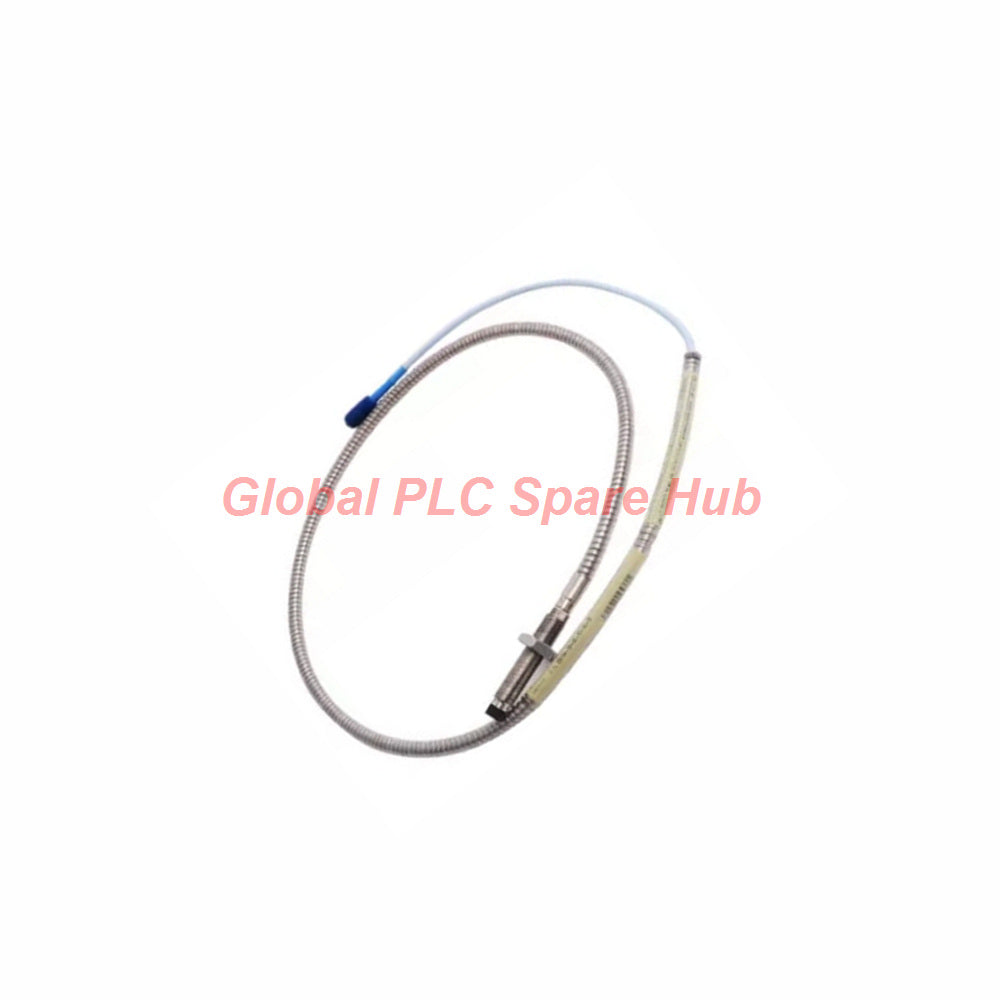

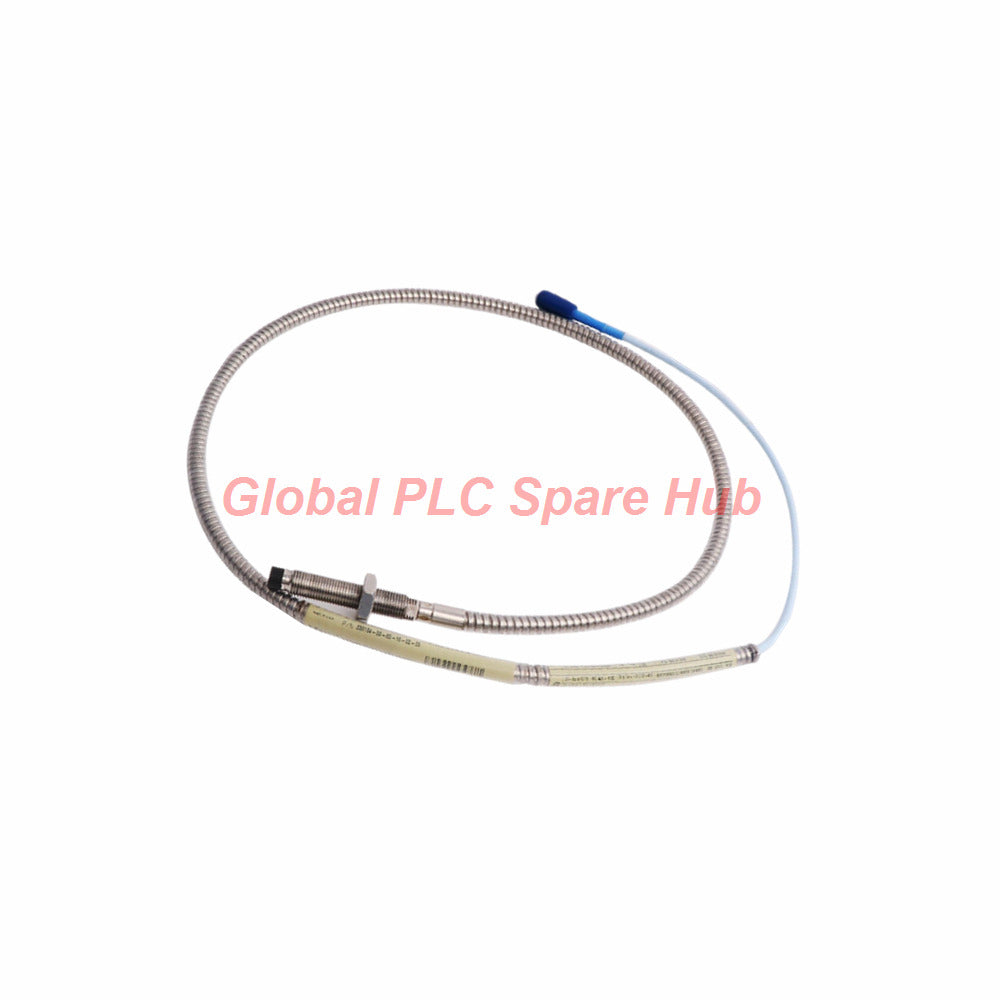

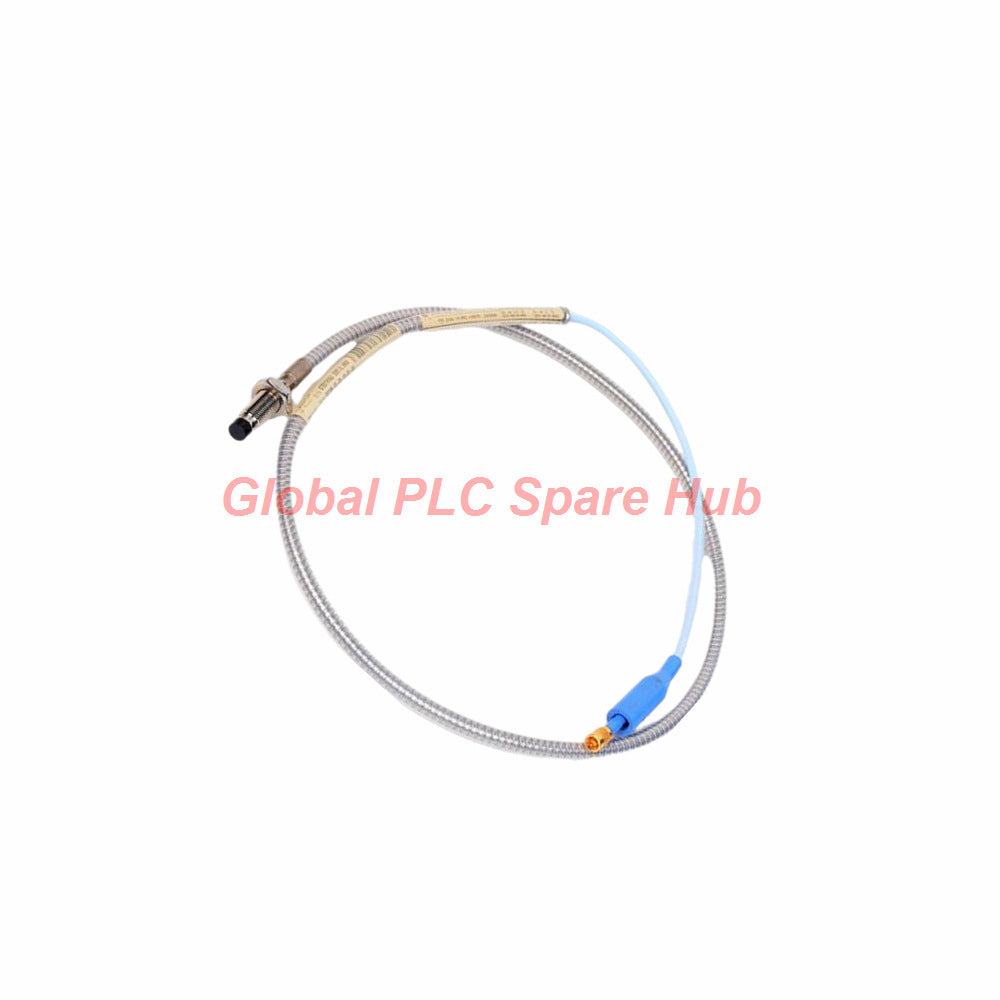

330104-00-07-10-02-00 Sonda de proximidad Bently Nevada 3300 XL de 8 mm
Manufacturer: Bently Nevada
Product No.: 330104-00-07-10-02-00
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
La 330104-00-07-10-02-00 es una sonda de proximidad 3300 XL de 8 mm avanzada fabricada por Bently Nevada. Diseñada para una monitorización de vibraciones y posiciones de alta precisión, esta sonda de la serie 330104 utiliza un conector ClickLoc coaxial en miniatura y una construcción robusta de acero inoxidable para ofrecer una adquisición de señal fiable en entornos industriales exigentes.
Especificaciones técnicas
- Marca: Bently Nevada
- Número de producto: 330104-00-07-10-02-00
- Tipo de producto: Sondas de proximidad 3300 XL de 8 mm
- Rango de medición: Calibrada para objetivos de acero AISI 4140 con espacio estándar
- Respuesta en frecuencia: Capacidad de alta frecuencia optimizada para el análisis de vibraciones dinámicas
- Sensibilidad: Calibrada de fábrica para una salida de tensión lineal precisa por milímetro de desplazamiento
- Linealidad: Mantenida bajo los parámetros estándar de alimentación de -24 Vdc y carga de 10 kΩ
- Resolución: Seguimiento de desplazamiento submicrónico para la detección temprana de fallos
- Rango de temperatura: Funciona de forma fiable en temperaturas extremas industriales estándar
- Tolerancia ambiental: Sellado con una junta tórica de Viton para manejar gradientes de presión diferencial
- Inmunidad a interferencias: Ruta coaxial totalmente blindada con mecanismo de bloqueo ClickLoc
- Peso de envío: Conjunto de detección industrial compacto y ligero
Desglose de la configuración
- Código de familia de sonda (330104): Sonda 3300 XL de 8 mm con rosca M10 x 1 y armadura
- Opción de longitud sin rosca (00): 00 mm de porción sin rosca en la punta
- Opción de longitud total de la carcasa (07): 70 mm de longitud total de la carcasa estructural
- Opción de longitud total (10): 1,0 metro (3,3 pies) de longitud de cable integral
- Opción de conector y cable (02): Conector ClickLoc coaxial en miniatura con cable estándar
- Opción de aprobación de agencia (00): Configuración estándar sin necesidad de certificaciones especiales para áreas peligrosas
Pautas de instalación
- Asegure una configuración de espacio estándar de la sonda de 1,27 mm (50 mils) contra un objetivo de acero AISI 4140 para un rendimiento óptimo.
- Suministre energía operativa entre -17,5 Vdc y -26 Vdc sin barreras, o -23 Vdc a -26 Vdc con barreras de seguridad.
- Evite operar con voltajes más positivos que -23,5 Vdc para evitar la reducción del rango lineal.
- Encamine el cable coaxial en miniatura lejos de los conductos de alta tensión para minimizar la inducción electromagnética.
Puesta en marcha, mantenimiento y compatibilidad
- Verifique la resistencia de CC nominal de la sonda (7,59 ± 0,50 ohmios del conductor central al conductor exterior para un cable de 1,0 m) antes de la energización del sistema.
- Inspeccione regularmente los conectores ClickLoc para detectar humedad, contaminación por aceite o holgura mecánica.
- Totalmente compatible con los sensores Proximitor estándar de las series 3300 de 5 mm y 3300 XL de 8 mm y los cables de extensión.
Certificaciones, envío y garantía
- Origen: Fabricado en EE. UU.
- Transportistas: FedEx, UPS y DHL nl-->
- Tiempo de procesamiento: Envío rápido en 24-48 horas
- Términos de la garantía: Incluye una garantía completa de 12 meses
Aplicaciones típicas y capacidades de diagnóstico
- Equipo adecuado: Grandes turbinas de vapor, turbinas de gas, compresores centrífugos, grupos electrógenos y bombas industriales de servicio pesado.
- Diagnóstico: Detecta vibraciones relativas del eje, cambios de posición radial, excentricidades y desgaste del collar de empuje antes de que se produzca una falla catastrómatica.
El punto de vista de Global PLC Spare HUB
Los técnicos de instrumentos a menudo se enfrentan a altos niveles de ruido de señal cuando las sondas de reemplazo no coinciden con las impedancias de los cables de extensión más antiguos. Asegurarse de que todo el bucle de señal utiliza componentes 3300 XL coincidentes preserva el ángulo de fase y la escala de amplitud precisos necesarios para una protección de maquinaria precisa y diagnósticos avanzados de maquinaria.
Selección y comparación de modelos
- 330104-00-07-10-02-00: Presenta una longitud de caja de 70 mm, un cable integral de 1,0 metros y un conector ClickLoc. Ideal para configuraciones de montaje de maquinaria ajustadas que requieren protección blindada.
- Modelo de comparación: 330902-00-15-10-01-05: Una sonda de proximidad de la serie NSv diseñada específicamente para aplicaciones de medición de objetivos pequeños o de espacio reducido, en contraste con las sondas XL estándar de 8 mm.
Preguntas frecuentes
Pregunta
¿Por qué el material del objetivo está restringido al acero AISI 4140 para las especificaciones de calibración de fábrica?
Respuesta
Las sondas de proximidad de corrientes de Foucault dependen de la permeabilidad magnética y la resistividad eléctrica del objetivo; diferentes aleaciones alteran la pendiente de sensibilidad, lo que requiere curvas de sistema personalizadas si se utilizan objetivos no estándar.
Pregunta
¿Qué precauciones deben tomarse al apretar la rosca M10 x 1 de la sonda en un orificio de montaje de la máquina?
Respuesta
Utilice una llave dinamométrica calibrada y evite apretarla demasiado para evitar aplastar la junta tórica interna de Viton o distorsionar la carcasa de la punta de la sonda.
Pregunta
¿Cómo mejora el conector ClickLoc la fiabilidad a largo plazo en entornos de maquinaria vibrante?
Respuesta
El diseño ClickLoc proporciona un bloqueo mecánico seguro que evita el aflojamiento causado por la vibración continua de alta frecuencia de la planta, manteniendo una baja resistencia de contacto eléctrico.
Pregunta
¿Qué pasos de solución de problemas debo seguir si mi monitor muestra una falla constante de alimentación de -24 Vdc?
Respuesta
Verifique los terminales de entrada de energía para conocer los límites de voltaje correctos (-17,5 Vdc a -26 Vdc) e inspeccione el blindaje del cable coaxial para detectar bucles de tierra o roturas físicas.
Pregunta
¿Cómo selecciono la caja de la sonda y la longitud sin rosca adecuadas para una aplicación de retroadaptación?
Respuesta
Mida la profundidad de penetración del puerto de montaje existente y haga coincidir la longitud sin rosca para despejar cualquier manguito guía o rosca antes de que la punta activa alcance el espacio de medición.
