200150-10-05 Bently Nevada Trendmaster Pro Accelerometer Sensor In Stock

200150-10-05 Sensor acelerómetro Trendmaster Pro Bently Nevada en stock

Manufacturer: Bently Nevada
Product No.: 200150-10-05
Condition： En stock
Product Type: Sensor acelerómetro
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción del producto

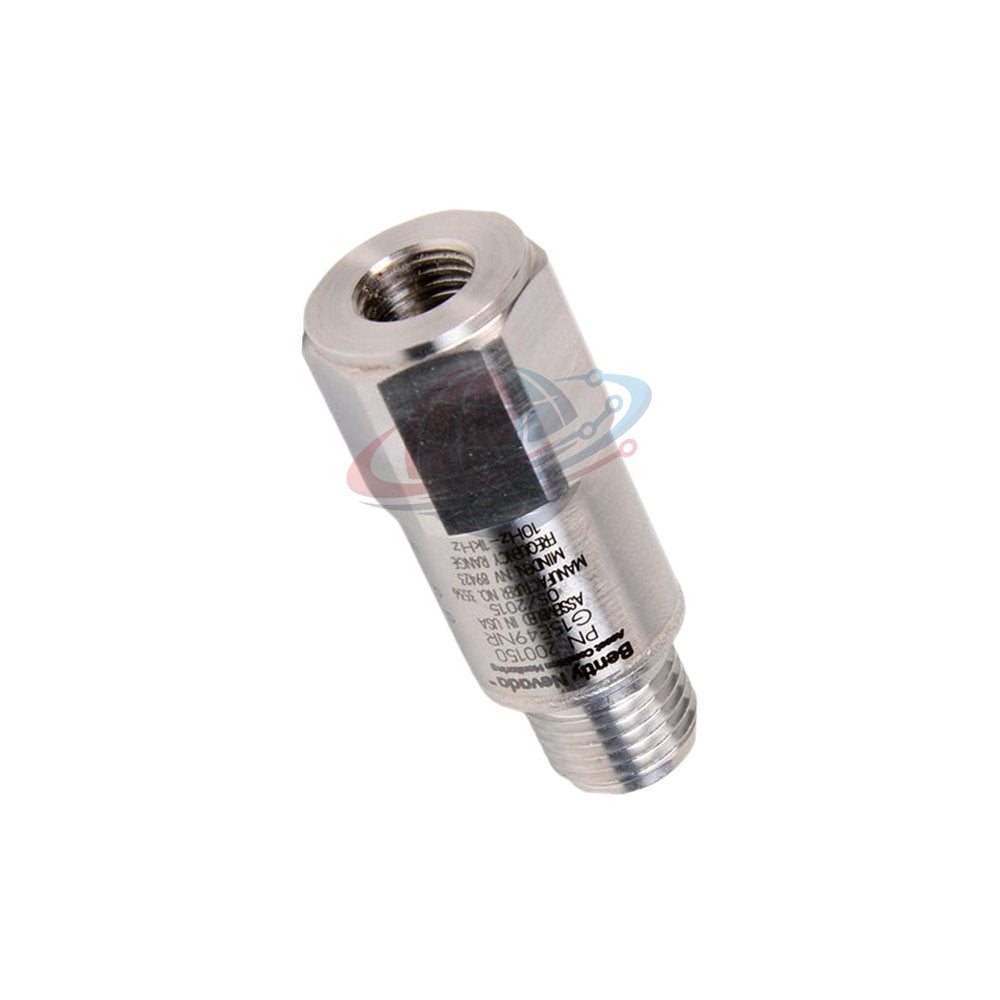

El 200150-10-05 es un acelerómetro piezocerámico de uso general diseñado para los sistemas de monitoreo de condición de la serie Trendmaster de Bently Nevada. Este sensor utiliza un elemento sensor cerámico de modo de cizallamiento para medir la vibración de la carcasa en maquinaria rotativa industrial. Su carcasa hermética de acero inoxidable 316L y sus múltiples certificaciones para áreas peligrosas permiten el montaje directo en entornos de procesamiento hostiles. El sensor se integra con los módulos Trendmaster Pro o Trendmaster 2000 ProTIM utilizando un tipo de canal estándar de aceleración a velocidad.

Configuración y desglose del número de pieza

Estructura del modelo: 200150-AA-BB

AA (Opción de espárrago de montaje): 10
- Adaptador de rosca de 3/8-24 a 1 NPT con espárrago de montaje hexagonal de 1-3/8 pulgadas
BB (Opción de aprobación de agencia): 05
- Clasificación de aprobaciones múltiples (certificación CSA, ATEX e IECEx para ubicaciones peligrosas)

Especificaciones técnicas y eléctricas

Marca y origen	Bently Nevada (Fabricado en EE. UU.)
Modelo y número de pieza	200150-10-05 (Serie Trendmaster)
Sensibilidad	10.2 mV/(m/s²) [100 mV/g] ±12% a una frecuencia de referencia de 80 Hz
Rango de medición	±245 m/s² pico (±25 g pico) rango de movimiento dinámico
Respuesta de frecuencia	10 Hz a 1000 Hz (600 a 60,000 CPM) ±10% referenciado a 80 Hz
Frecuencia resonante montada	Mayor de 20 kHz (>1,200 kcpm)
Linealidad de amplitud	±2% desde 1 g hasta 10 g de niveles de vibración pico
Sensibilidad transversal	Menor o igual al 7% de interferencia de eje transversal
Voltaje y corriente de excitación	Voltaje de suministro de 4.7 Vdc a 5.5 Vdc; consumo de corriente en reposo inferior a 800 µA
Voltaje de polarización de salida y asentamiento	Voltaje de polarización de +2.5 Vdc ± 0.23 Vdc; tiempo de asentamiento de polarización inferior a 300 ms
Resolución de ruido de fondo	14.7 mm/s² (1.5 mg) resolución de vibración mínima detectable

Especificaciones mecánicas y ambientales

Construcción de detección	Elemento cerámico de geometría de cizallamiento alojado en acero inoxidable 316L
Clasificación de sellado hermético	5 x 10⁻⁸ atm·cc/s tasa máxima de fuga de helio (100% de inmunidad a la humedad relativa de condensación)
Temperatura de funcionamiento	-40°C a +105°C (-40°F a +221°F) rango térmico de funcionamiento continuo
Límite de choque axial	49,050 m/s² pico (5,000 g pico) capacidad máxima de choque no destructivo
Dimensiones físicas y masa	17.5 mm hexagonal x 45.7 mm de altura (11/16 pulg x 1.8 pulg); 58 g (2.0 oz) peso típico
Rosca de montaje y par	Conexión de montaje hembra de 3/8-24; par de instalación de 2.7 N·m a 6.8 N·m (2 ft·lbf a 5 ft·lbf)

Maquinaria objetivo y capacidades de diagnóstico

El acelerómetro 200150-10-05 monitorea componentes generales de trenes de maquinaria, incluidos motores eléctricos, bombas de equilibrio de planta, pequeñas cajas de engranajes y sopladores centrífugos. Cuando se conecta a los canales Trendmaster Pro TIM, la salida del sensor se convierte en niveles generales de velocidad de vibración o datos espectrales pico. Los ingenieros de diagnóstico analizan esta señal para identificar holguras estructurales, degradación de rodamientos de elementos rodantes, desalineaciones de ejes y desequilibrio del rotor durante las fases iniciales de falla.

La visión de Global PLC Spare HUB

Durante la integración de mantenimiento predictivo de rutina en una batería de bombas de agua de enfriamiento, el alto ruido eléctrico ambiental corrompió intermitentemente las líneas de vibración estándar. La instalación de los sensores Trendmaster Series 200150-10-05 resolvió la atenuación de la señal debido a la baja susceptibilidad de eje transversal del elemento cerámico de cizallamiento. La utilización de la opción de adaptador de 1 NPT permitió un acoplamiento roscado rígido en las tomas existentes de la carcasa del rodamiento, entregando datos espectrales limpios de 10-1000 Hz a la red ProTIM sin deriva de la señal.

Comparación de selección de modelos y recomendaciones técnicas

Compare el 200150-10-05 con variantes de montaje alternativas dentro de la Serie Trendmaster:

Variante de adaptador de rosca grande: El 200150-10-05 incluye un adaptador de espárrago de 3/8-24 a 1 NPT de alta resistencia adecuado para el reemplazo directo en conductos de 1 pulgada o tomas de proceso.
Variante de adaptador de rosca estándar: El 200150-05-05 utiliza un adaptador de espárrago más pequeño de 3/8-24 a 1/2-20 UNF para espacios reducidos o montajes de superficie plana roscados directamente.

Consejo de selección: Verifique la rosca del orificio roscado existente en la carcasa del rodamiento de la maquinaria antes de comprar. Si su sitio utiliza orificios roscados estándar de 1/2-20 en las tapas de los motores, elija el 200150-05-05. Si necesita un montaje rígido en entradas de rosca de tubería de 1 NPT en carcasas de bomba resistentes, especifique el 200150-10-05.

Garantía, envío y calidad del producto

Condición: 100% nuevo y original en su embalaje sellado de fábrica
Cobertura de fábrica: Garantía completa de fábrica de 12 meses
Plazo de envío: Envío rápido dentro de 24 a 48 horas desde la realización del pedido
Transportistas globales: Envío a todo el mundo a través de mensajería exprés FedEx, UPS y DHL

Preguntas frecuentes (FAQ)

P: ¿En qué se diferencia el requisito de energía del acelerómetro 200150 de los sensores estándar alimentados por bucle de 24 Vdc?

R: Requiere un bajo voltaje de excitación entre 4.7 Vdc y 5.5 Vdc, que es suministrado directamente por el módulo de interfaz Trendmaster ProTIM.

P: ¿Puedo conectar este sensor directamente a una tarjeta de entrada analógica PLC de 4-20 mA?

R: No, produce una señal de voltaje mV sin procesar y debe conectarse a través de un módulo Trendmaster ProTIM para procesar datos de tendencias digitales.

P: ¿Qué sucede si los técnicos aprietan demasiado la rosca de montaje de 3/8-24 más allá de 6.8 N·m?

R: Un par de montaje excesivo distorsiona la base de acero inoxidable 316L, pre-tensionando el elemento de cizallamiento cerámico y sesgando la calibración de sensibilidad.

P: ¿Se recomienda sellador de roscas o cinta de teflón en el adaptador de espárrago de montaje de 1 NPT?

R: Evite la cinta aislante en las superficies de montaje primarias. El contacto de metal con metal es esencial para una transmisión limpia de vibraciones de alta frecuencia de hasta 1000 Hz.

P: ¿Cómo determinan los equipos de campo si el voltaje de polarización de un sensor se ha desviado de las especificaciones?

R: Mida el voltaje de CC entre SIG+ y SIG- en condiciones estáticas. Una unidad sana mide entre +2.27 Vdc y +2.73 Vdc.
