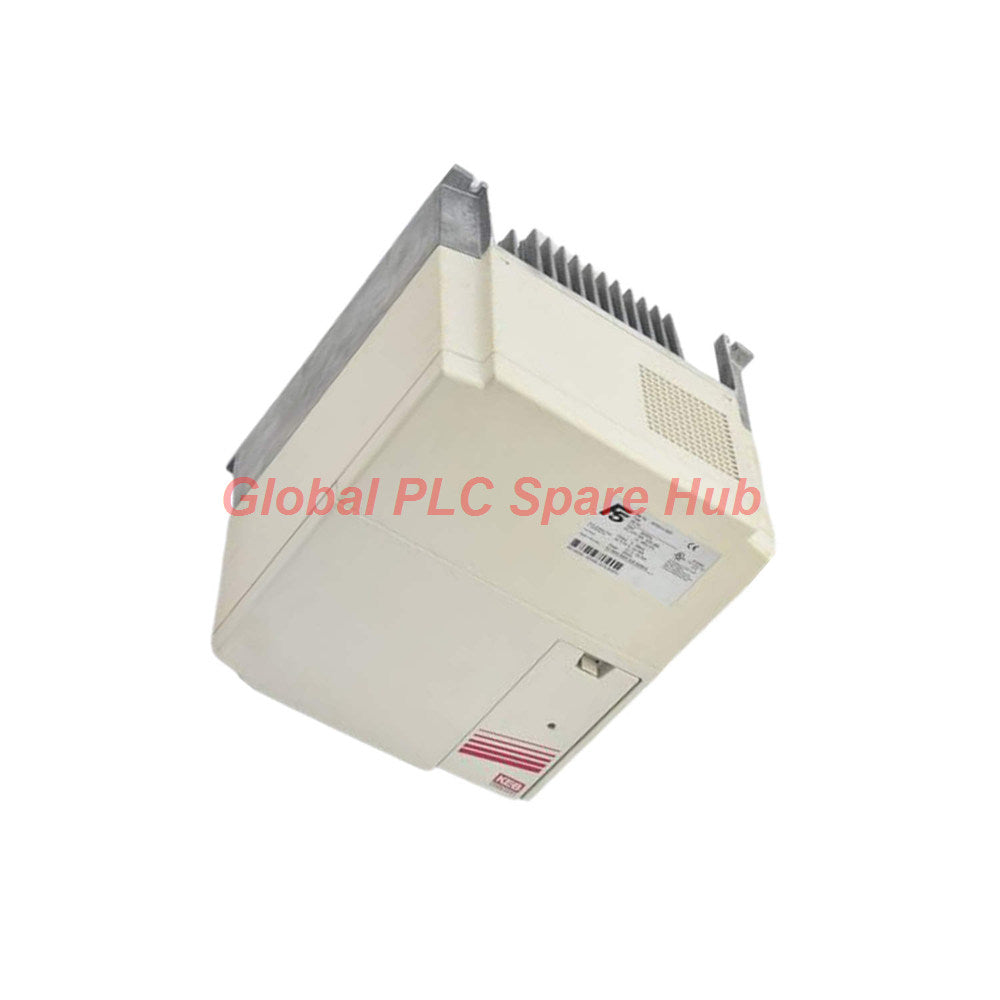

19F5A1H-350F KEB Combivert F5 Inversor 30kW 400V Envío rápido

Resumen de ingeniería

Arquitectura del inversor de alta potencia KEB Combivert F5

El 19F5A1H-350F es un inversor de frecuencia controlada de servicio pesado de la serie KEB Combivert F5, diseñado para la gestión de motores industriales exigentes. Con una potencia aparente nominal de 42 kVA y una corriente de salida continua de hasta 60 A, esta unidad controla motores trifásicos asíncronos y síncronos de CA/CC de 30 kW (40 HP) en redes industriales estándar de 400 V.

Construido con un transistor de frenado GTR7 interno y una estructura de refrigeración por aire forzado, el variador admite tareas de automatización complejas a través de 8 entradas digitales libremente programables y 2 salidas analógicas programables.

Parámetros de rendimiento

Aplicaciones operativas y capacidades de diagnóstico

Maquinaria objetivo y vigilancia de fallos

• Compatibilidad de aplicaciones: Extrusoras industriales pesadas, bombas hidráulicas de alto volumen, centrifugadoras industriales, equipos de corte de piedra, unidades de elevación de grúas aéreas y ventiladores de gran suministro.
• Enrutamiento de señales de E/S: Las 8 entradas digitales facilitan configuraciones de velocidad preestablecidas múltiples, enclavamientos de disparo externos e intercambio de dirección sin relés PLC auxiliares. Las 2 salidas analógicas gestionan el registro de retroalimentación en tiempo real (por ejemplo, el par motor real o la frecuencia operativa).
• Monitoreo de fallos por sobrecorriente: El monitoreo por microprocesador desactiva la etapa de salida cuando las corrientes de fase superan el límite máximo de 90.0A, protegiendo el puente IGBT interno de la destrucción térmica directa.
• Protección de voltaje de bus de CC: El chopper de freno GTR7 integrado activa la disipación dinámica de energía en resistencias de frenado externas durante las rampas de desaceleración para evitar disparos por sobretensión.
• Supervisión de la disipación térmica: Los sensores de temperatura en el disipador de calor de la potencia principal activan la regulación del ventilador y los bits de advertencia térmica en el software del variador antes de que se produzcan fallos por sobretemperatura de la unión.

Información de Global PLC Spare HUB

Observaciones de ingeniería de campo

• El 19F5A1H-350F es una robusta solución de control de motor de 30 kW, que ofrece un equilibrio estable entre la potencia de salida bruta y el tamaño del armario (297x340x255 mm).
• La configuración de la frecuencia de conmutación portadora a 4 kHz optimiza el rendimiento térmico de la etapa de potencia, minimizando la disipación de calor interna bajo una carga continua de 60 A.
• La integración del transistor de frenado dinámico GTR7 directamente en la sección de potencia elimina la necesidad de unidades chopper externas en aplicaciones de frenado de alta inercia.
• La flexibilidad en las entradas de CA de 305...528V hace que este módulo sea adecuado para su implementación en redes eléctricas fluctuantes de la planta sin necesidad de transformadores reductores.

Cumplimiento y términos comerciales

Protocolos de suministro global

• Cubierto por una completa garantía funcional de 12 meses.
• Entrega global acelerada realizada a través de FedEx, UPS y DHL.
• Se suministra en embalaje protector antiestático con verificación completa de la inspección de fábrica.

Preguntas frecuentes (FAQ)

Orientación técnica de selección y mantenimiento

P: ¿Qué tamaño de resistencia de frenado debe instalarse con el chopper GTR7 en este inversor de 30 kW?
R: Seleccione una resistencia de potencia externa que coincida con la especificación de resistencia mínima definida en el manual del F5 para el tamaño de bastidor 19, dimensionando la potencia en vatios según el ciclo de trabajo de su perfil de frenado dinámico.

P: ¿Cómo funcionan las 2 salidas analógicas programables durante el monitoreo de la planta?
R: Pueden escalarse en los menús de parámetros para transmitir señales proporcionales de 0-10 V o 4-20 mA que representen variables como la frecuencia de salida, la corriente del motor o el par del eje calculado a medidores remotos o PLCs.

P: ¿Qué holguras térmicas deben observarse al instalar este chasis dentro de un recinto?
R: Deje una holgura vertical mínima de 150 mm por encima y por debajo de las vías de aire del disipador de calor para evitar la recirculación térmica alrededor del marco de 297x340x255 mm.

P: ¿Puede este variador manejar aplicaciones de motor de alta velocidad que requieren frecuencias de salida superiores a 500 Hz?
R: Sí, genera frecuencias de salida de hasta 599 Hz, siempre que se evalúen los límites de inductancia del motor y las curvas de reducción de potencia para frecuencias de conmutación más altas.

P: ¿Cómo deben integrarse los choques de línea cuando se trabaja con redes de 400 V inestables?
R: La instalación de un reactor de línea trifásico en el terminal de entrada de CA de 305...528 V reduce los armónicos de línea y absorbe los picos de voltaje, prolongando la vida útil de los condensadores del bus de CC.
