1794-ACNR Adaptador de medios redundante ControlNet Allen-Bradley

Descripción general del producto

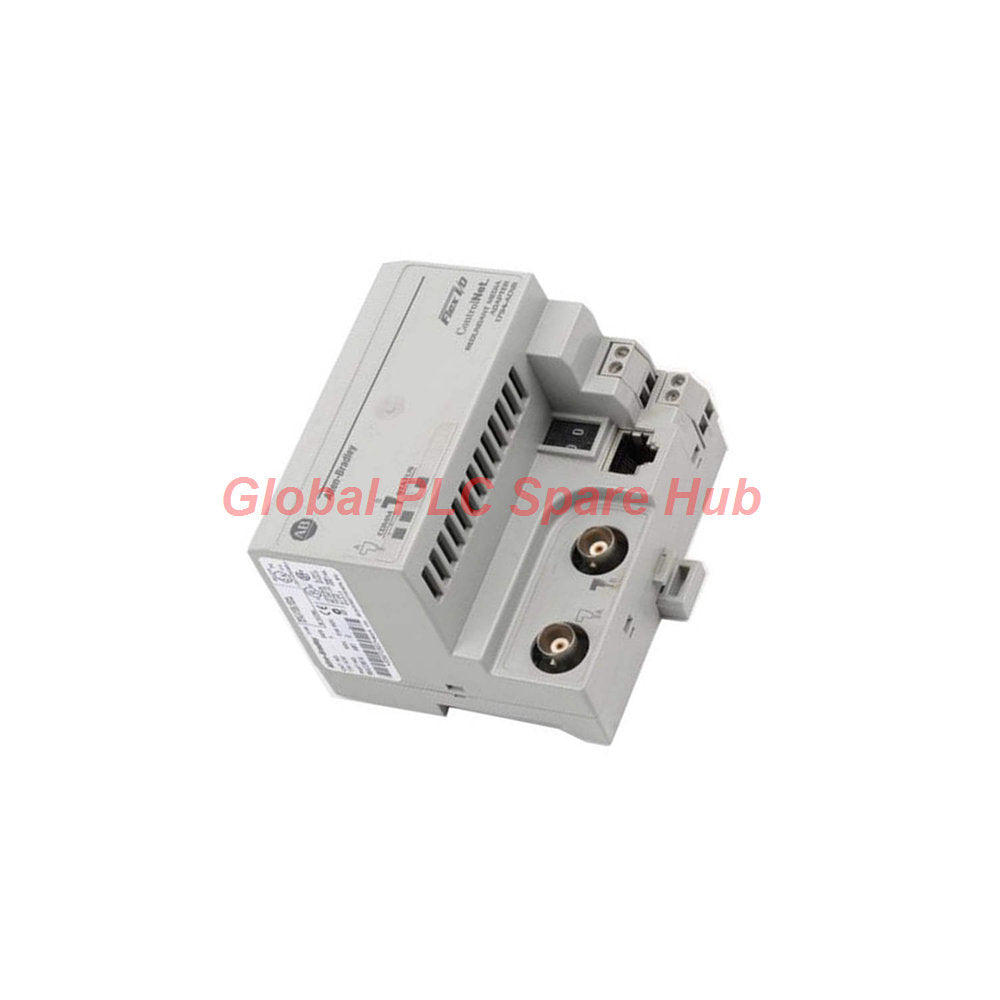

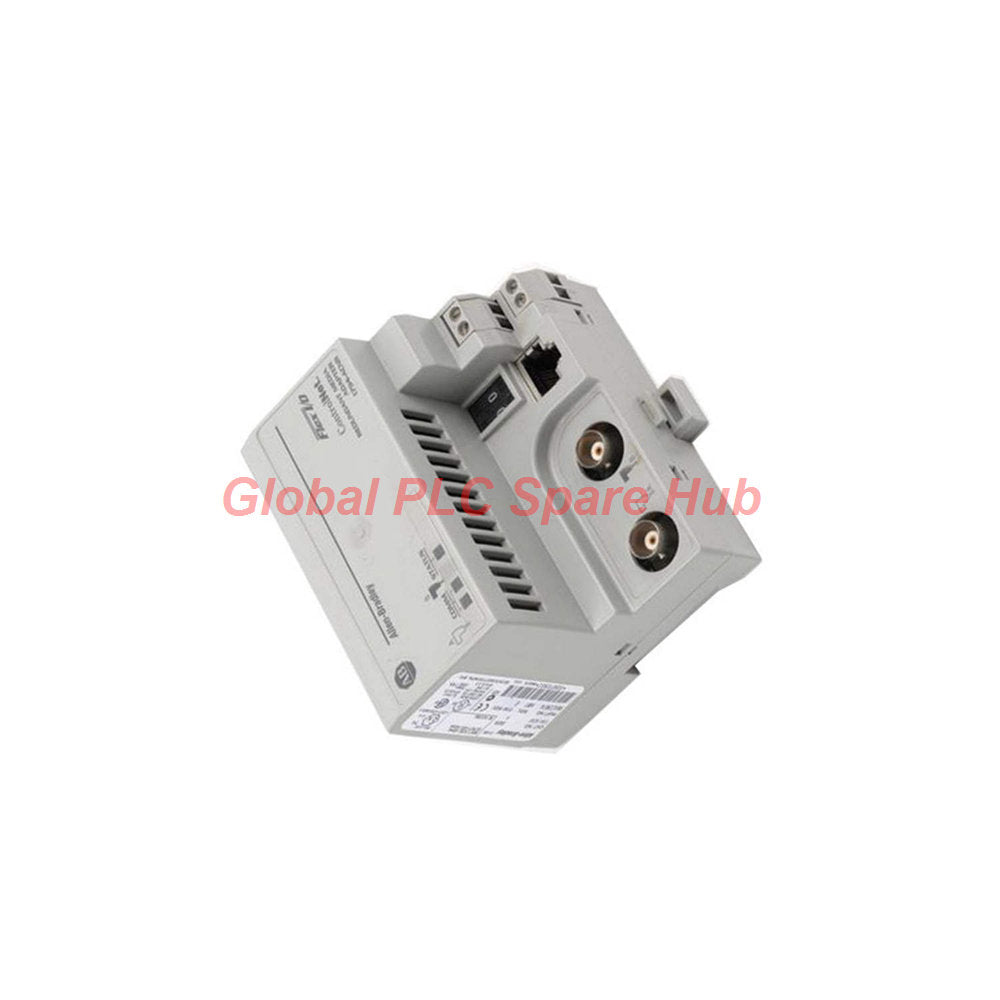

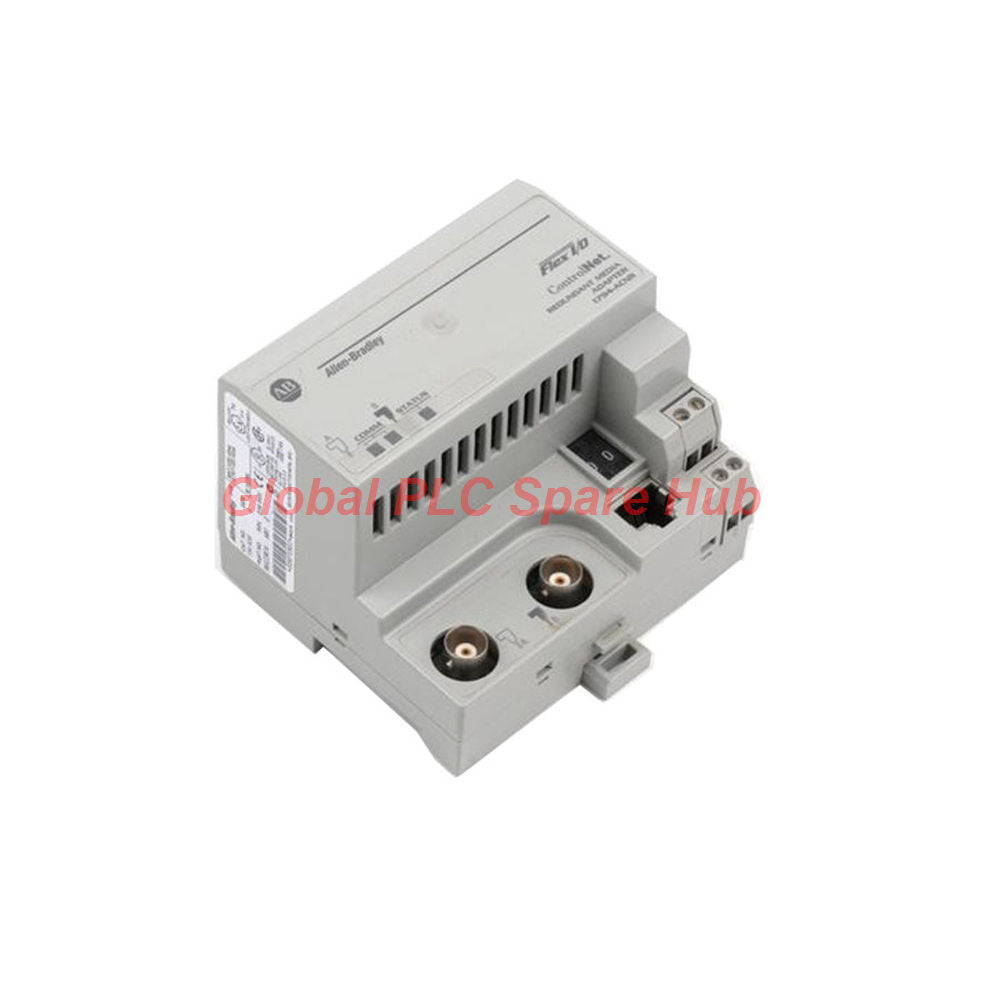

El 1794-ACNR es un adaptador de comunicación ControlNet de doble puerto montado en riel DIN, fabricado por Allen-Bradley para la arquitectura FLEX I/O. Diseñado para interconectar clústeres de E/S distribuidas locales con controladores PLC/PAC host de alto nivel, este módulo de medios redundante conecta señales de nivel de campo a autopistas de datos coaxiales ControlNet de alta disponibilidad a velocidades de transmisión de 5 Mbps.

Capaz de alimentar y gestionar el backplane de hasta 8 módulos de expansión FLEX I/O, el 1794-ACNR ofrece una corriente de salida Flexbus máxima de 640 mA a 5 VCC. Con conectores BNC dobles para redundancia de medios (Comm A y Comm B), el adaptador garantiza una transferencia ininterrumpida de datos de E/S determinísticos incluso en caso de una ruptura del cable troncal principal o una falla del puerto físico.

Arquitectura del sistema y especificaciones de comunicación

• Interfaz de medios redundante BNC doble
  • Equipado con dos conectores coaxiales BNC independientes para conexión directa a troncales ControlNet redundantes.
  • Monitoreo automático del estado de los medios y conmutación por error sin interrupciones entre el Troncal A y el Troncal B sin perder las conexiones de E/S.
  • Totalmente compatible con el Protocolo ControlNet Versión 1.25, que admite velocidades de datos máximas de hasta 5 Mbps a través de cable coaxial RG-6/U.
• Potencia Flexbus y capacidad de expansión
  • Controla hasta 8 unidades base de terminal FLEX I/O discretas, analógicas o especializadas por nodo adaptador.
  • Proporciona hasta 640 mA de corriente de backplane a 5 VCC para alimentar los circuitos lógicos de E/S conectados.
  • Diseño con aislamiento galvánico que ofrece una tensión de resistencia de aislamiento de 850 VCC para supresión de sobretensiones transitorias.
• Manejo de energía y parámetros térmicos
  • Funciona con una fuente de alimentación externa nominal de 24 VCC (rango de entrada de 19,2 a 31,2 VCC, compatible con SELV/PELV).
  • Disipación de energía máxima limitada a 4,6 W a 19,2 VCC con una salida térmica de 15,7 BTU/h.

Especificaciones técnicas

Capacidades de diagnóstico y telemetría del panel frontal

• LED de estado de comunicación dual: Indicadores bicolor independientes (rojo/verde) para Comm A y Comm B que muestran la integridad del enlace de red, la pérdida de paquetes y los estados de falla del canal.
• LED de estado de E/S: Proporciona indicación visual directa de la comunicación del backplane Flexbus, las discrepancias de configuración del módulo y las condiciones de falla del rack.
• Diagnóstico de red ControlNet: Accesible a través del entorno RSLogix / Studio 5000 para monitorear los niveles de ruido de los medios, la detección de nodos duplicados y las métricas de atenuación de la señal.

Escenarios de aplicación objetivo y sistemas de automatización

• Control de procesos continuos: Integra racks de E/S FLEX remotos en unidades de procesamiento químico donde el tiempo de inactividad de la red es inaceptable.
• Arquitecturas PLC de alta disponibilidad: Interconectado con módulos de escáner ControlLogix (1756-CN2R) o PLC-5 ControlNet en configuraciones de medios duales.
• Entornos de maquinaria con vibraciones y hostiles: Clasificado para vibraciones de 5 g y choques operativos de 30 g, adecuado para montaje en patines industriales pesados.

Pautas de instalación y suministro de energía

• Cumplimiento del suministro de energía: Conéctese estrictamente a una fuente de alimentación de 24 VCC SELV o PELV aislada para garantizar el cumplimiento de las Directivas de baja tensión CE.
• Presupuesto de corriente Flexbus: Calcule el consumo total de corriente de 5 VCC en los 8 módulos conectados para asegurarse de que la carga total no exceda los 640 mA.
• Enrutamiento del cable de derivación BNC: Mantenga los radios de curvatura adecuados del cable coaxial y asegúrese de que las tuercas de acoplamiento BNC estén firmemente bloqueadas para evitar la reflexión de la señal.

Embalaje, logística y términos de garantía

• Plazo de entrega de envío: Unidades selladas de fábrica en stock, listas para su envío en 24 a 48 horas.
• Entrega urgente global: Envío internacional prioritario proporcionado a través de FedEx, UPS y DHL.
• Garantía de calidad: Se entrega 100% nuevo y original en el embalaje sellado del fabricante.
• Cobertura de 12 meses: Con el respaldo de una garantía de reemplazo de calidad completa de 12 meses contra defectos operativos.

Guía de adquisición de ingeniería

• Verifique el hardware del troncal coaxial: Asegúrese de que las derivaciones BNC, los terminadores de troncal (75 ohmios) y los cables Belden RG-6/U cumplan con los estándares de instalación de la capa física de ControlNet.
• Confirme la asignación de dirección de nodo: Asegúrese de que los interruptores de dirección de red en el adaptador estén configurados correctamente antes de montarlo en el riel DIN.
• Calcule la capacidad de la fuente de alimentación externa: Presupueste la característica de corriente de irrupción de 23 A durante 2 ms durante el arranque en frío del sistema.

Preguntas frecuentes (FAQ)

P: ¿Qué ocurre si el Troncal A sufre un corte de cable físico mientras el sistema está funcionando?

R: El adaptador marca instantáneamente Comm A como fallida y cambia el tráfico de comunicación al Troncal B sin perder las conexiones de E/S del backplane ni detener el controlador de proceso.

P: ¿Cómo determino si mis 8 módulos de E/S conectados exceden el límite máximo de potencia de Flexbus?

R: Sume los requisitos de corriente de Flexbus de 5 V que se enumeran en las hojas de datos de los 8 módulos; el total debe permanecer por debajo del límite de salida de 640 mA del adaptador.

P: ¿Se puede instalar este módulo de comunicación en un gabinete exterior sin gabinetes secundarios?

R: No, el adaptador tiene una clasificación de gabinete de tipo abierto y debe montarse dentro de un panel industrial protector con clasificación IP54 o NEMA.

P: ¿Cuál es el procedimiento recomendado para configurar la dirección de nodo de ControlNet en este dispositivo?

R: Use los interruptores giratorios ubicados en el módulo para seleccionar un número de nodo de red único antes de aplicar energía a los terminales de 24 VCC.

P: ¿Se requieren consideraciones especiales de conexión a tierra para las conexiones de red BNC?

R: Sí, las derivaciones de ControlNet deben estar correctamente conectadas a tierra en ubicaciones de conexión a tierra de un solo punto especificadas para evitar la acumulación de voltaje de blindaje y la distorsión de la señal.

Información de Global PLC Spare HUB

Durante una parada de emergencia en una instalación de estampado automotriz, los ingenieros de mantenimiento rastrearon un disparo recurrente de la máquina hasta un cabezal de comunicación roto en un rack de E/S FLEX remoto. El adaptador de medios únicos heredado había sufrido una fractura física del puerto BNC debido a la alta vibración de la prensa, lo que cortó toda la telemetría de E/S al rack PLC principal.

Nuestro equipo de ingeniería recomendó reemplazar la unidad dañada con el adaptador redundante de doble puerto 1794-ACNR. Al cablear dos tendidos de cable coaxial RG-6/U a Comm A y Comm B y asegurar el conjunto en un riel DIN reforzado, la planta estableció una redundancia de medios completa. Cuando se produjo un desgaste menor del cable meses después en la línea A, la tarjeta transfirió la comunicación sin problemas a la línea B, evitando un tiempo de inactividad no planificado estimado en $45,000.
