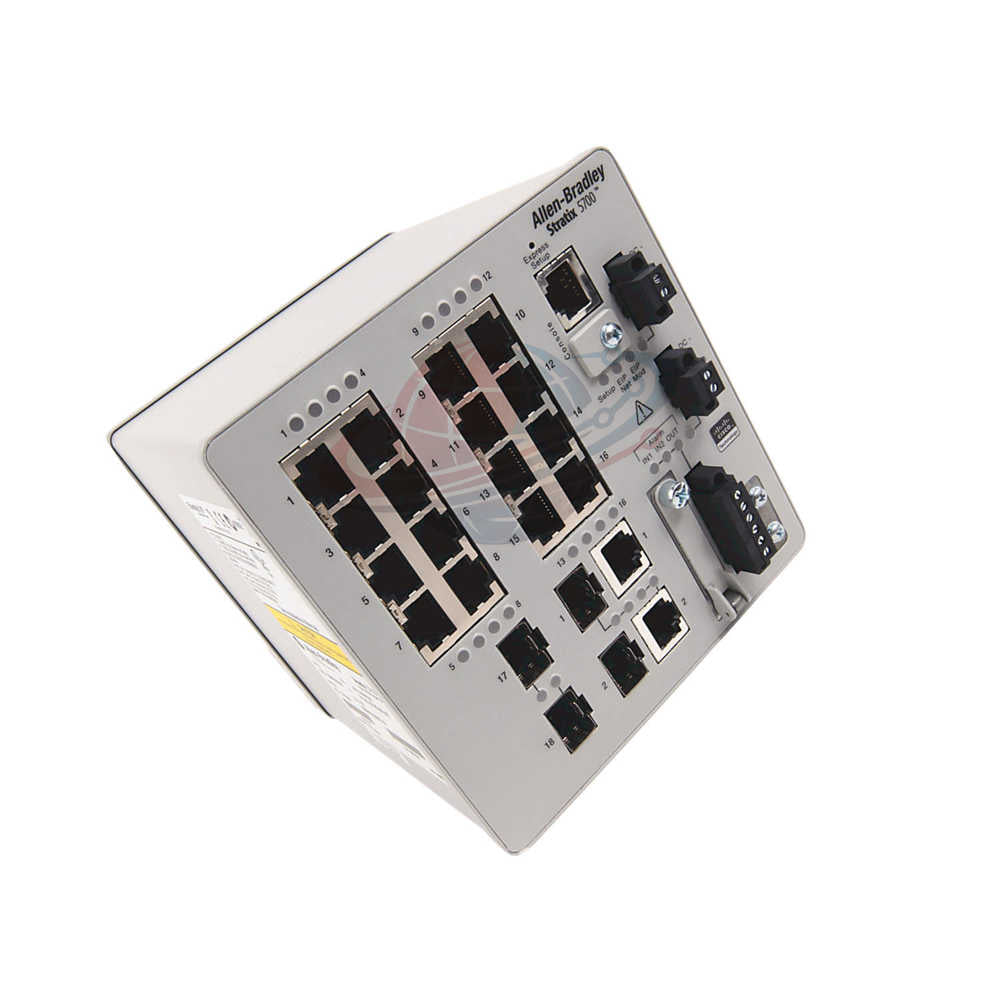

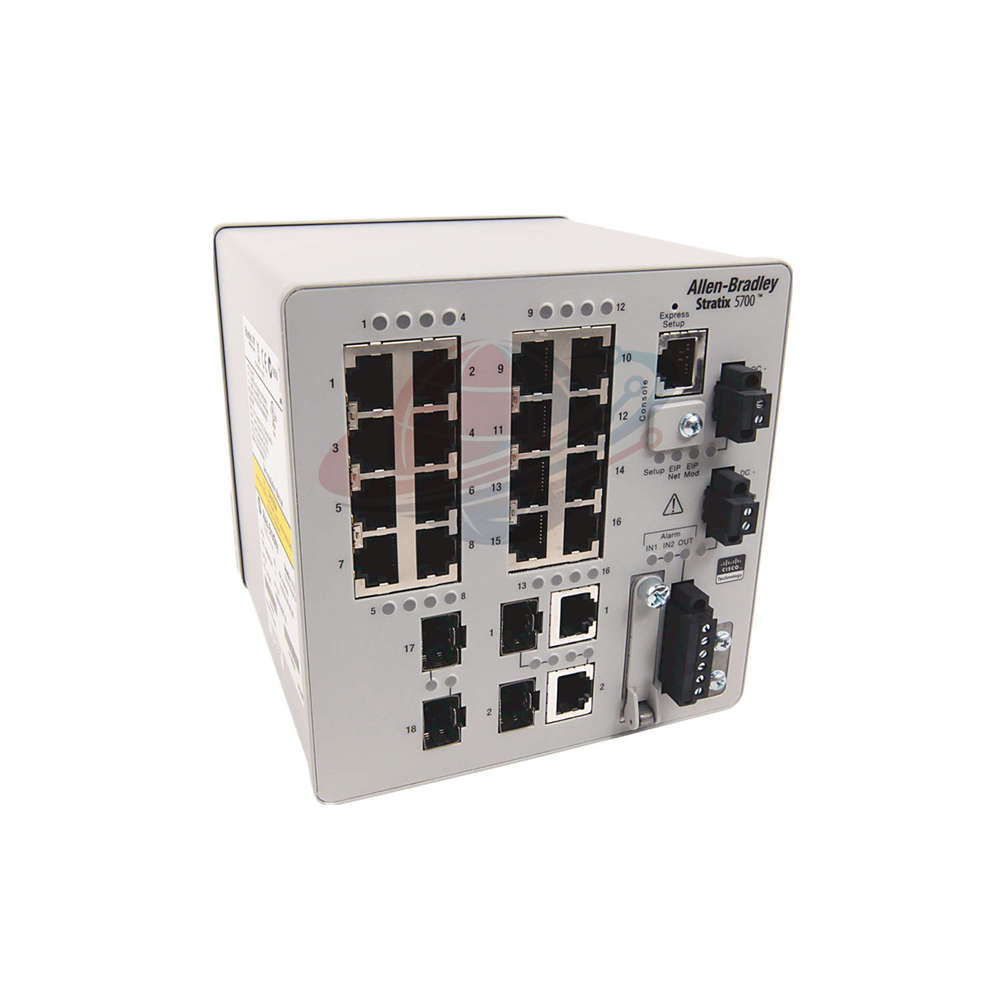

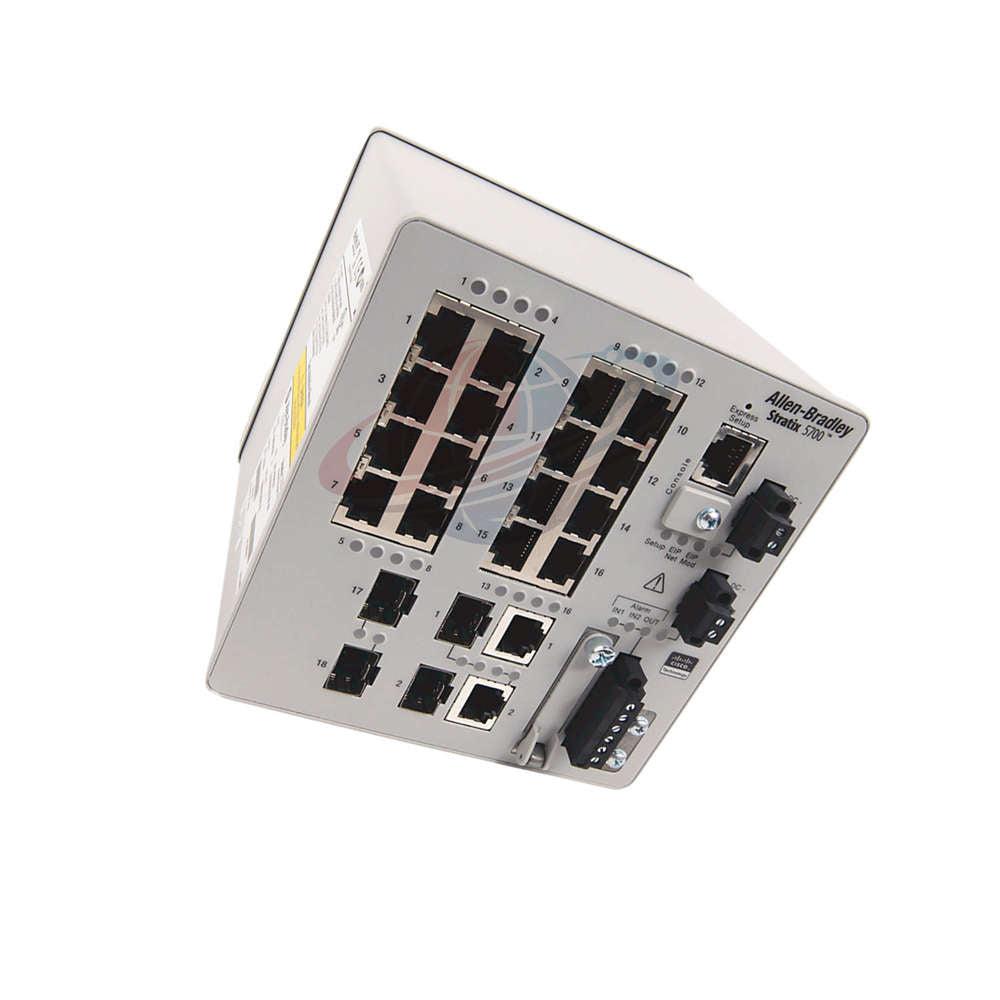

1783-BMS20CGN Interruptor Ethernet Stratix 5700 Allen-Bradley
Manufacturer: Allen-Bradley
Product No.: 1783-BMS20CGN
Condition： En stock
Product Type: Conmutador Ethernet
Product Origin: USA
Payment: T/T, Western Union
Weight: 2040g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Introducción del producto
1783-BMS20CGN es un switch Ethernet gestionado de alto rendimiento de Allen-Bradley. Pertenece a la serie Stratix 5700. El switch ofrece comunicación industrial determinista. Se integra a la perfección con los sistemas de automatización basados en Logix. La arquitectura admite redes industriales escalables y resilientes.
Este modelo combina Fast Ethernet, enlaces ascendentes Gigabit y flexibilidad de fibra. Permite un enrutamiento de datos eficiente en redes de nivel de control. El diseño se centra en la fiabilidad, la visibilidad de los diagnósticos y el despliegue rápido.
Perfil técnico básico
- Marca: Allen-Bradley
- Modelo: 1783-BMS20CGN
- Serie: Stratix 5700
- Tipo de dispositivo: Switch Ethernet industrial gestionado
- Puertos totales: 20 interfaces Ethernet
- Puertos de cobre: 16 Fast Ethernet RJ45
- Puertos combinados: 2 Gigabit Ethernet
- Puertos de fibra: 2 ranuras SFP
- Protocolos compatibles: CIP Sync, DLR, NAT
- Sincronización horaria: IEEE 1588 PTP
- Tensión de alimentación: 12 a 48 V CC
- Consumo de energía: Máximo 30 W
- Respuesta de conmutación: Reenvío de paquetes de baja latencia
- Temperatura ambiental: -40 °C a 60 °C
- Inmunidad EMC: Resistencia a interferencias de grado industrial
- Protección de aislamiento: Aislamiento continuo de 50 V
- Método de montaje: Instalación en carril DIN
Ventajas del diseño de ingeniería
- Las etiquetas Logix predefinidas simplifican la integración de diagnósticos.
- Los faceplates de FactoryTalk View mejoran la visibilidad de la supervisión.
- Los perfiles adicionales (Add-On Profiles) aceleran la puesta en marcha del sistema.
- Las entradas de alimentación duales mejoran la redundancia y el tiempo de actividad.
- La salida de relé de alarma permite una señalización rápida de fallos.
Consideraciones de instalación
- Instalar dentro de una carcasa protectora debido a la carcasa abierta.
- Mantener un espacio libre de al menos 50 mm para el flujo de aire.
- Utilizar cables Ethernet blindados en zonas de alto ruido.
- Mantener los cables de comunicación alejados de las líneas eléctricas.
- Asegurar un suministro de alimentación de CC estable dentro del rango especificado.
Puesta en marcha y mantenimiento
- Configurar utilizando los perfiles adicionales de Studio 5000 (Studio 5000 Add-On Profiles).
- Usar la tarjeta SD para la copia de seguridad y recuperación de la configuración.
- Monitorizar el estado del puerto a través de los LED de diagnóstico.
- Comprobar la salida del relé de alarma para condiciones anormales.
- Actualizar el firmware para mantener la seguridad de la red.
Compatibilidad y expansión
- Diseñado para la arquitectura integrada de Rockwell Automation.
- Compatible con módulos SFP con certificación Stratix.
- Soporta plataformas PLC Logix e integración SCADA.
- Ampliable mediante módulos de fibra para comunicación a larga distancia.
Aplicaciones típicas
- Redes de control industrial con requisitos en tiempo real
- Comunicación en líneas de producción de fabricación
- Sistemas de automatización de energía y servicios públicos
- Control de tratamiento de agua e infraestructura
- Segmentación de redes a nivel de máquina
Capacidad de diagnóstico
- Diagnósticos CIP integrados para la monitorización del estado en tiempo real
- Detección de fallos de red a través de la topología DLR
- Salida de relé de alarma para alertas a nivel de hardware
- Visibilidad a nivel de puerto para el tráfico y las condiciones de enlace
- Soporta el mantenimiento predictivo a través de información de la red
Análisis de Global PLC Spare HUB
El 1783-BMS20CGN ofrece una mezcla equilibrada de rendimiento e integración. Es adecuado para ingenieros de control que requieran Ethernet determinista. El switch se adapta a sistemas que utilizan controladores Logix y redes EtherNet/IP. Garantiza una comunicación estable en entornos exigentes.
Recomendado para racks de PLC, paneles industriales y sistemas de control distribuido. Funciona bien en celdas de automatización y arquitecturas a nivel de planta.
Garantía y logística
- 12 meses de garantía que garantizan la confianza operativa
- Envío en un plazo de 24 a 48 horas tras la confirmación del pedido
- Entrega a través de FedEx, UPS o DHL
- Embalaje seguro para transporte global
Preguntas frecuentes
- ¿Cómo mejora este switch la fiabilidad de la red?
- Soporta topología en anillo y mecanismos de recuperación rápida de fallos.
- ¿Cuál es la ventaja de CIP Sync?
- Permite una alineación de tiempo precisa en dispositivos distribuidos.
- ¿Cómo seleccionar los módulos SFP adecuados?
- Ajustar cuidadosamente el tipo de fibra, la distancia y los requisitos de velocidad.
- ¿Puede manejar altas interferencias electromagnéticas?
- Sí, está diseñado para entornos industriales hostiles.
- ¿Qué se debe tener en cuenta al comprar?
- Evaluar el número de puertos, el soporte de protocolos y las necesidades de la topología de red.
