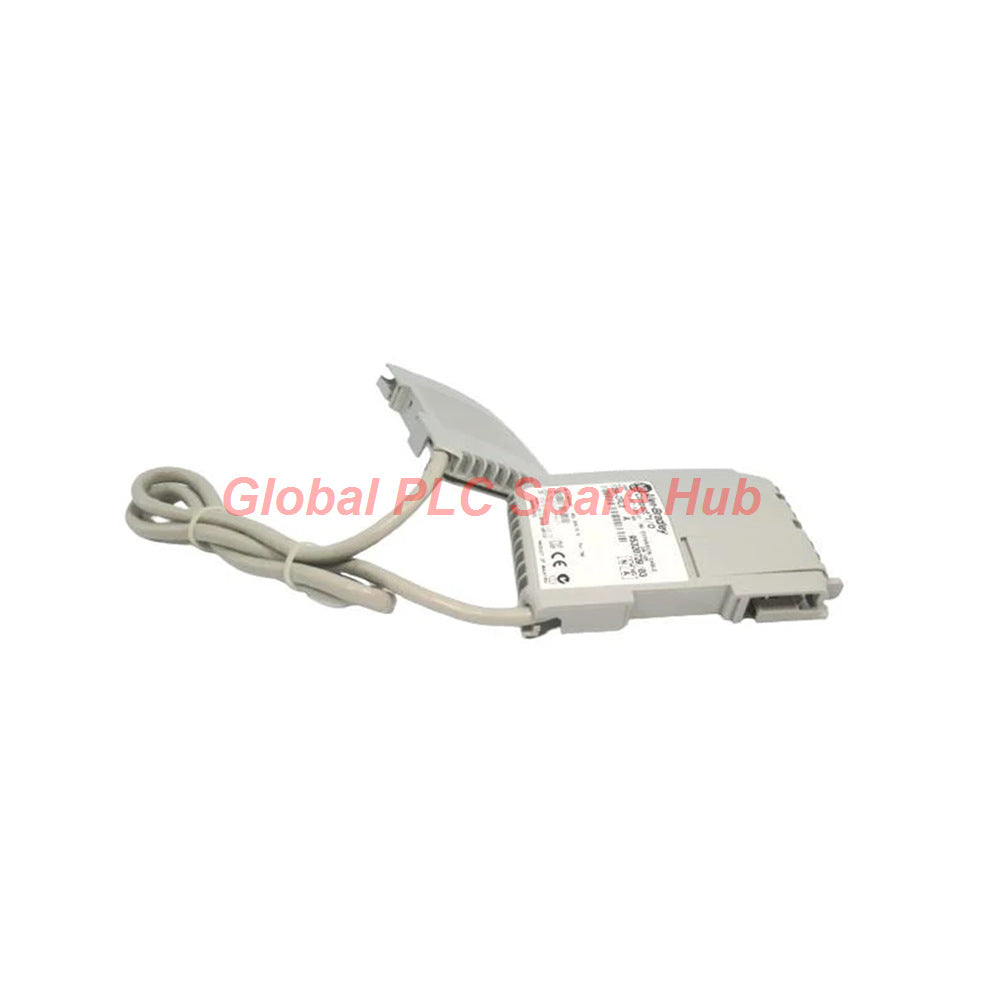

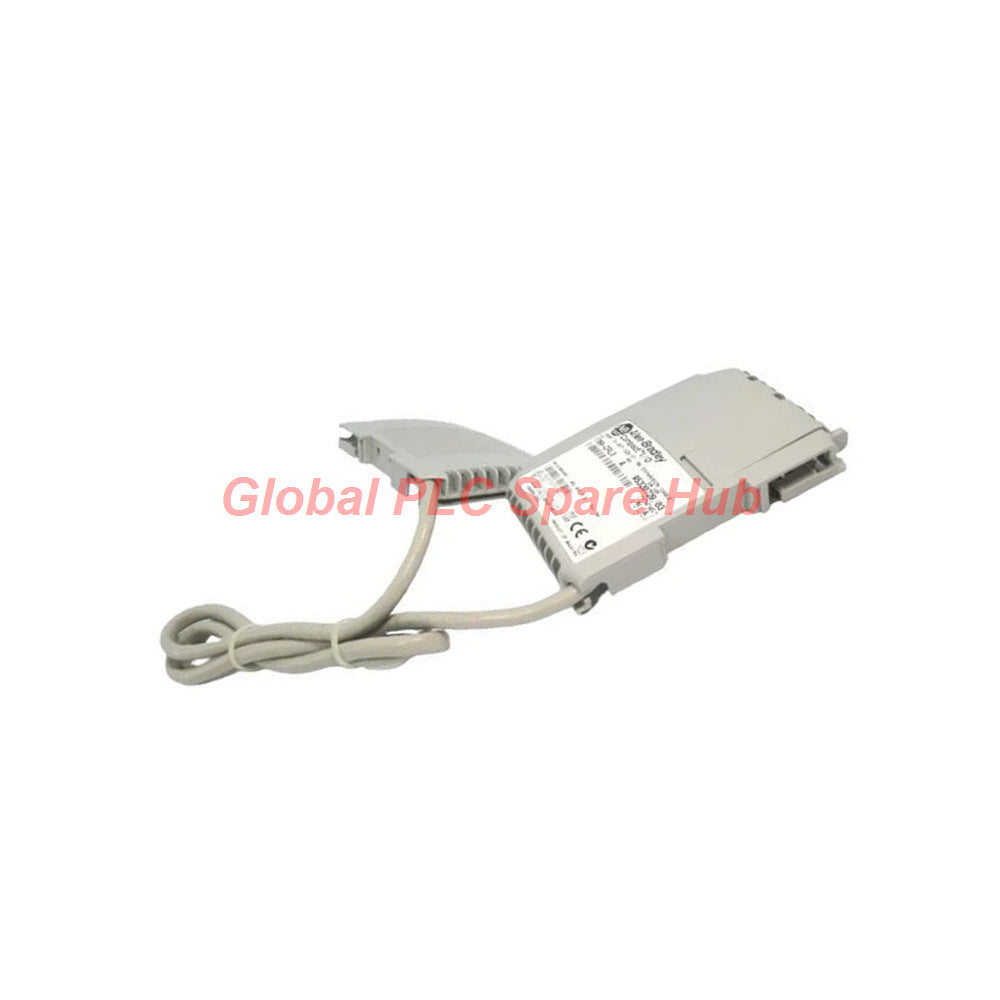

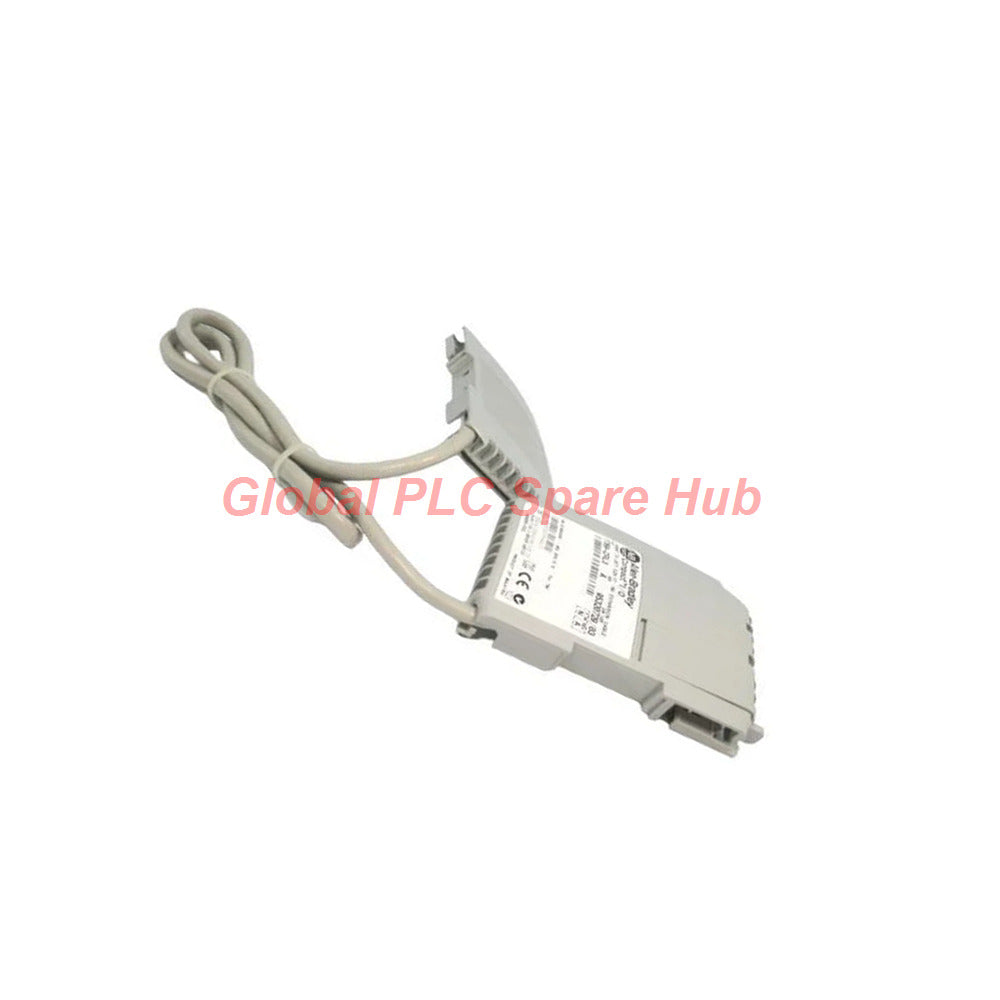

1769-CRL3 Cable Unidad de extensión de bus CompactLogix Rockwell Automation

Descripción general de ingeniería

Perspectiva de Global PLC Spare HUB: La expansión de arquitecturas de automatización modular requiere un puente de bus físico y eléctrico confiable para evitar caídas de comunicación en bancos de E/S divididos. El Allen-Bradley 1769-CRL3 de la versátil serie CompactLogix funciona como un cable de expansión crítico de derecha a izquierda diseñado para unir bancos de módulos y fuentes de alimentación separados. Según nuestra experiencia en ingeniería de campo, la gestión del consumo de corriente del bus y el enrutamiento adecuado de los cables en múltiples niveles físicos evitan caídas de voltaje en la placa posterior y garantizan una transmisión estable de paquetes de datos en sistemas complejos de control de máquinas.

Plano físico y eléctrico

+-----------------------------------------------------------------------+
| CONFIGURACIÓN DEL SISTEMA ALLEN-BRADLEY 1769-CRL3                     |
+-----------------------------------------------------------------------+
|  [+] Longitud del cable : 1 metro (3.28 pies / clase de 3 pies)      |
|  [+] Tipo de expansión  : Horizontal/vertical de banco derecho a        |
|                           banco izquierdo                               |
|  [+] Clase de carcasa   : Requisito de chasis industrial de tipo abierto |
|  [+] Carga de placa base: 1.4 amperios a 24 voltios de consumo continuo |
+-----------------------------------------------------------------------+

Especificaciones técnicas

Cadena de suministro y términos comerciales

• Condición: Nuevo y original en empaque de fábrica.
• Garantía de fábrica: Cobertura completa de 12 meses.
• Transportistas: FedEx, UPS, DHL.
• Plazo de cumplimiento: Envío rápido dentro de las 24 a 48 horas posteriores a la aprobación del pedido.

Equipos objetivo y escenarios de aplicación

• Configuraciones de expansión de múltiples bancos del controlador DriveLogix 5730.
• Líneas de empaque Modular CompactLogix que requieren división de banco horizontal o vertical.
• Grandes sistemas de procesamiento montados en patines que exceden los límites de una sola fuente de alimentación.
• Celdas de fabricación distribuidas que requieren diseños de gabinetes de E/S de varios niveles.

Capacidades de diagnóstico

• Transmite el estado de la placa base al controlador principal para marcar los tiempos de espera de comunicación.
• Soporta perfiles de vibración industrial de hasta 5G (10-500 Hz) sin microinterrupciones del conector.
• Tolera clasificaciones de choque operativo de hasta 30G (montado en panel) durante el movimiento de maquinaria pesada.
• Mantiene la integridad del aislamiento de la señal bajo los requisitos de clasificación continua de 30V.

Preguntas frecuentes

¿Por qué el límite máximo está restringido a 2 cables de expansión por sistema CompactLogix?
Exceder dos cables de expansión introduce una atenuación excesiva de la señal y una carga de la placa base, lo que puede interrumpir los paquetes de temporización de comunicación entre el procesador y los bancos de E/S remotos.

¿Cómo afecta el cambio de una configuración montada en riel DIN a una montada en panel la tolerancia a golpes del cable?
El montaje en panel aumenta la rigidez física, elevando el umbral de choque operativo de 20G (riel DIN) a 30G, lo que ayuda a proteger los pines del conector en entornos de alta vibración.

¿Qué causa una falla de energía en la placa posterior al agregar un cable de expansión 1769-CRL3?
Una falla de energía generalmente ocurre cuando el consumo total de corriente de los módulos en el nuevo banco excede la capacidad de suministro, o cuando se incumple el límite de corriente de la placa posterior de 1.4 amperios a 24 V.

¿Pueden los ingenieros mezclar orientaciones de banco físico horizontal y vertical usando este cable?
Sí, el 1769-CRL3 admite arreglos de diseño tanto horizontal como vertical, lo que ofrece flexibilidad mecánica para adaptarse a gabinetes de control confinados.

¿Qué precauciones deben tomarse con respecto a los límites de altitud de operación?
El cable está clasificado para un rendimiento confiable hasta 6,561 pies (2,000 metros); las instalaciones por encima de este umbral requieren cálculos de reducción de potencia debido a la menor densidad de enfriamiento del aire.

Guía de selección y comparación técnica

La selección de la longitud correcta del cable de expansión depende de la distancia física entre los bancos de gabinetes de E/S divididos. Compare el Allen-Bradley 1769-CRL3 con configuraciones alternativas para optimizar el diseño de su gabinete.

• 1769-CR3: Presenta una opción de diseño más corta de 3 pies adaptada para gabinetes modulares muy compactos donde la separación entre bancos es mínima.
