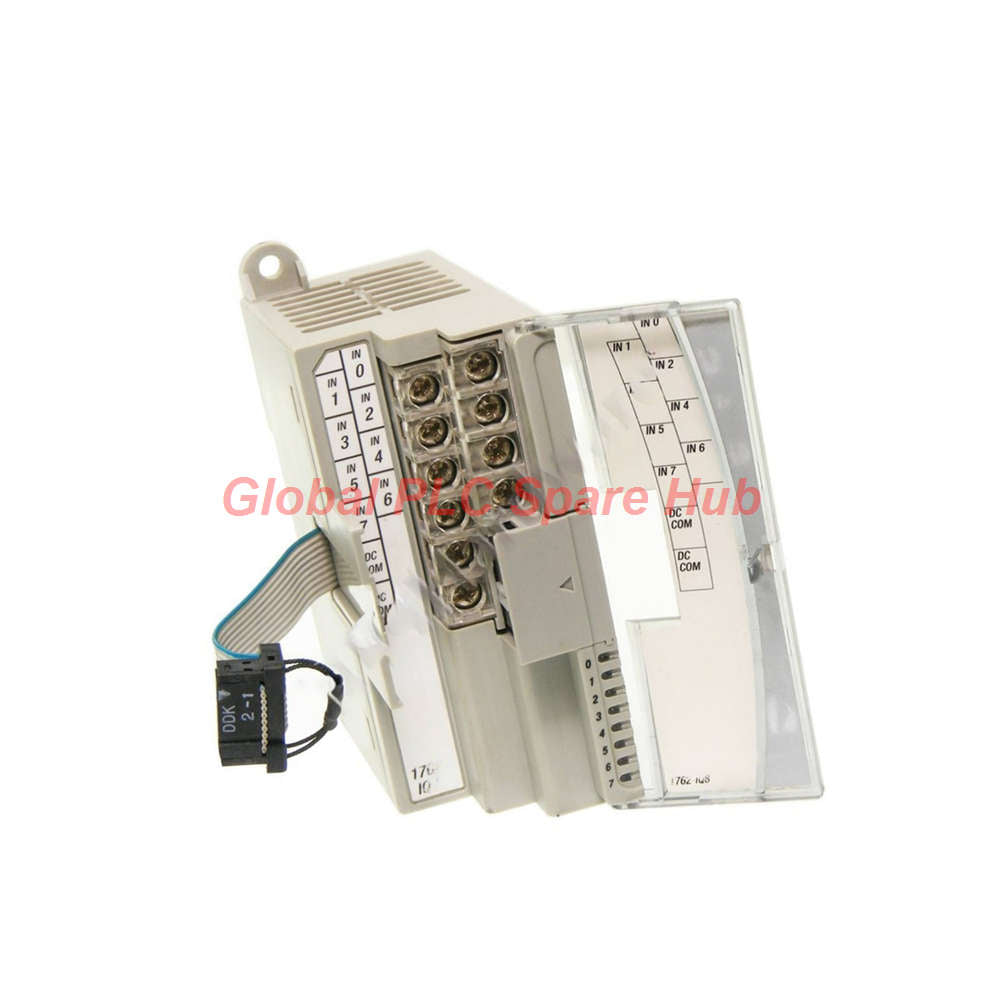

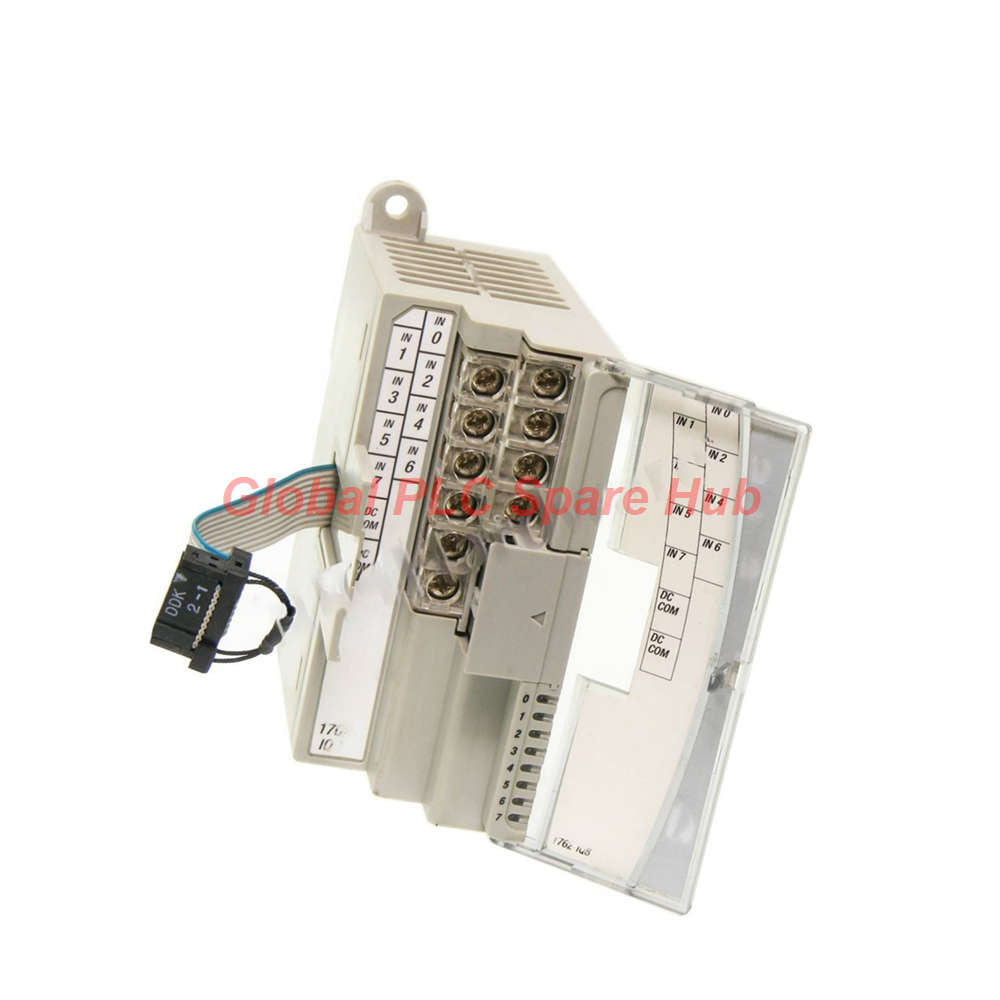

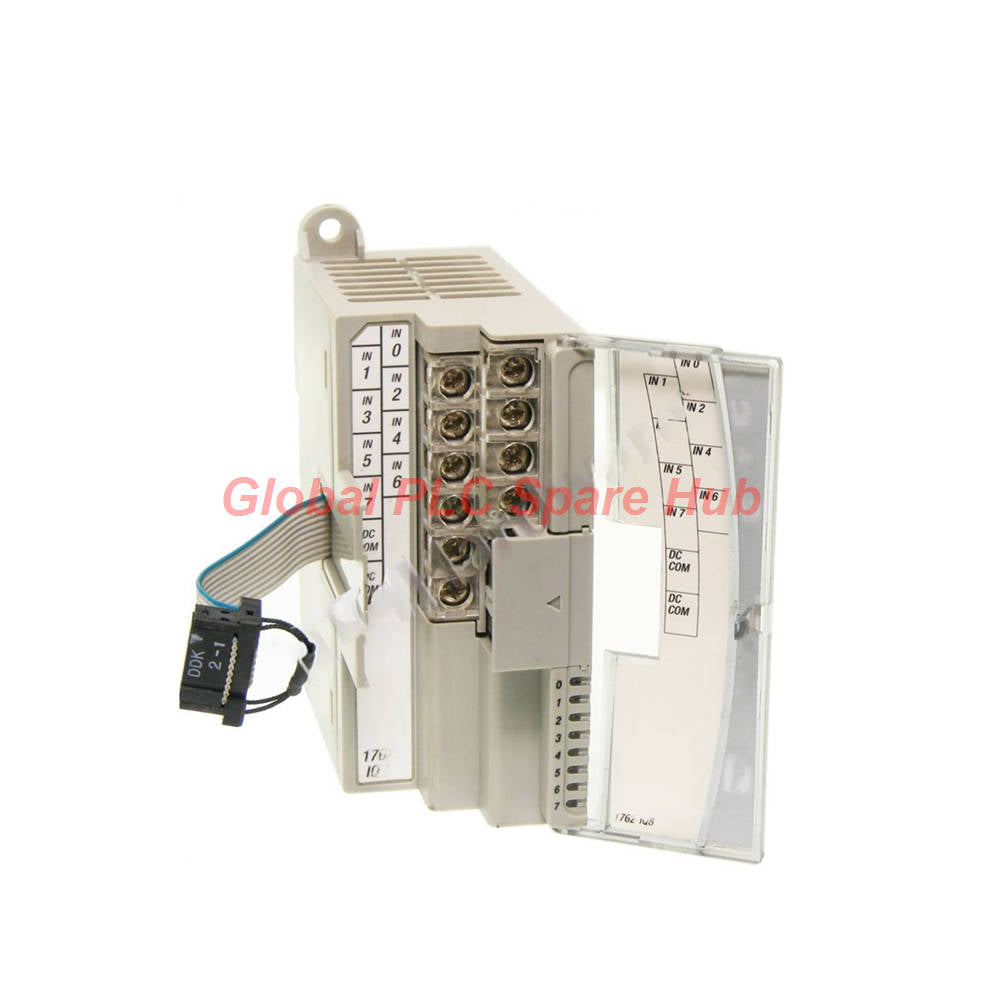

Módulo de entrada discreta MicroLogix 1762-IQ8 de Rockwell Automation
Manufacturer: Allen-Bradley
Product No.: 1762-IQ8
Condition： En stock
Product Type: Módulo de entrada de CC
Product Origin: USA
Payment: T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
El 1762-IQ8 es un módulo de expansión de entrada digital de CC sumidero/fuente de 8 canales dentro de la serie MicroLogix de Allen-Bradley de Rockwell Automation. Diseñado para aplicaciones compactas de control industrial, este módulo de una sola ranura amplía la capacidad de entrada de los controladores host a través de la interfaz de bus 1762 integrada. Operando con un voltaje de entrada nominal de 24 V CC, detecta estados de señal de dispositivos de campo como interruptores de límite, sensores de proximidad y pulsadores en un amplio rango operativo de 10 a 30 V CC.
Especificaciones técnicas y eléctricas
| Marca y fabricante | Allen-Bradley / Rockwell Automation |
| Modelo y número de catálogo | 1762-IQ8 (Serie MicroLogix) |
| Tipo de módulo | Módulo de entrada digital de CC discreto |
| Capacidad de entrada | 8 canales (1 grupo aislado de 8 entradas) |
| Compatibilidad de cableado | Configuraciones de dispositivos de campo de tipo sumidero y fuente |
| Voltaje nominal y rango | 24 V CC nominal; de 10 a 30 V CC a 30 °C (de 10 a 26,4 V CC a 55 °C) |
| Demandas de corriente en estado ON | 2,0 mA mín. a 10 V CC; 8,0 mA nominal a 24 V CC; 12,0 mA máx. a 30 V CC |
| Umbral de corriente en estado OFF | 1,5 mA corriente de fuga máxima permitida |
| Retardo de transición de señal | 8 ms retardo típico de la señal de hardware (de OFF a ON y de ON a OFF) |
| Consumo de energía de la placa posterior | 50 mA a 5,1 V CC (0,25 W); 0 mA a 24 V CC; 3,7 W disipación máxima de calor |
| Clasificación de aislamiento dieléctrico | 1200 V CA durante 1 s o 1697 V CC durante 1 s; 75 V CC voltaje de trabajo (IEC Clase 2 reforzado) |
Compatibilidad del sistema y diseño mecánico
| Plataformas de controlador host | Controladores MicroLogix 1100, MicroLogix 1200, MicroLogix 1400 y MicroLogix 1500 |
| Configuraciones de montaje | Riel DIN de 35 mm o montaje directo en panel con espacio de 50,8 mm (2 pulgadas) |
| Protección de terminales | Cubierta de bloque de terminales extraíble a prueba de dedos sobre las direcciones de bits de 0 a 7 |
| Diagnóstico de estado | Indicador de estado LED multiestado único para la alimentación del módulo y la integridad operativa |
| Clasificaciones ambientales | Clasificación de categoría de sobretensión II; entorno industrial limpio, seco y no peligroso |
Aplicaciones objetivo y diagnóstico de hardware
El módulo 1762-IQ8 se utiliza ampliamente en maquinaria OEM pequeña, celdas de envasado automatizadas, mesas de indexación y paneles de control de bombas. Los técnicos de automatización confían en el LED de estado del panel frontal para una verificación visual rápida durante la puesta en marcha. Si un dispositivo de campo no logra activar un bit de entrada, los técnicos miden el terminal de señal contra el bus común; un voltaje superior a 10 V CC con una corriente de accionamiento de al menos 2,0 mA verifica que el circuito de campo satisface correctamente el umbral de estado ON del módulo.
La opinión de Global PLC Spare HUB
En armarios de control compactos donde la disipación térmica es crítica, los ingenieros a menudo pasan por alto las cargas térmicas de los módulos de entrada. Al expandir un rack MicroLogix 1400 con múltiples unidades 1762-IQ8, mantener el espacio de aire circundante obligatorio de 50,8 mm (2 pulgadas) evita la acumulación de calor de la especificación de disipación de 3,7 W. Además, verificar si los sensores de campo son PNP (fuente) o NPN (sumidero) antes de conectar el cable al terminal común compartido evita cortocircuitos durante el encendido inicial del sistema.
Comparación de selección de modelos y recomendaciones técnicas
Evalúe las opciones de densidad de hardware dentro de la familia de E/S de expansión de la Serie MicroLogix:
- Módulo de entrada estándar de 8 puntos: El 1762-IQ8 ofrece una huella económica de 8 canales con un único punto común para la integración de sensores digitales a pequeña escala.
- Variante de alta densidad de 16 puntos: Para paneles con mayor número de entradas, la selección de un módulo de entrada de 16 puntos duplica la densidad de canales por ranura de expansión, reduciendo la huella total del riel DIN cuando los presupuestos de energía de la placa posterior lo permiten.
Consejo de selección de ingeniería: Haga coincidir el número total de expansión con el límite del bus de expansión del controlador host. Los controladores MicroLogix 1100 admiten hasta 4 módulos de expansión, mientras que los modelos MicroLogix 1200/1400 admiten hasta 7 módulos. Calcule el consumo total de corriente de la placa posterior de 5,1 V CC en todos los módulos conectados para asegurarse de que se mantenga por debajo del umbral máximo de la fuente de alimentación del host.
Garantía, logística y calidad del producto
- Garantía de condición: 100% nuevo y original en embalaje sellado de fábrica
- Cobertura de la garantía: Respaldado por una garantía completa de fábrica de 12 meses
- Plazo de envío: Se envía dentro de 24 a 48 horas después del procesamiento del pedido
- Mensajeros exprés: Entrega global rápida a través de FedEx, UPS y DHL
Preguntas frecuentes (FAQ)
P: ¿Cómo configuro el terminal común para el cableado de entrada de tipo sumidero versus fuente en este módulo?
R: Para entradas de tipo sumidero (sensores NPN), conecte el terminal común a CC+ (+24 V). Para entradas de tipo fuente (sensores PNP), conecte el terminal común a CC- (común de 24 V).
P: ¿Cuál es la importancia del retardo de señal de hardware de 8 ms en los canales de entrada?
R: El filtro de hardware incorporado de 8 ms amortigua el rebote de contacto mecánico de interruptores y relés, evitando falsos disparos de entrada en la ejecución de la lógica del PLC.
P: ¿Pueden los pulsos de encoder de alta velocidad ser capturados directamente por los canales de este módulo de expansión?
R: No, el retardo de transición de 8 ms limita el procesamiento de la señal; los trenes de pulsos de alta velocidad deben conectarse directamente a las entradas del contador de alta velocidad (HSC) integrado del controlador host.
P: ¿El módulo 1762-IQ8 consume directamente energía operativa de 24 V CC de la placa posterior del controlador host?
R: El módulo consume 50 mA del bus lógico de la placa posterior de 5,1 V CC, mientras que la energía del bucle de entrada del canal (10-30 V CC) debe ser suministrada por una fuente de alimentación de campo externa.
P: ¿Cómo pueden los técnicos probar en campo un canal de entrada individual que parece inactivo en el software?
R: Conecte 24 V CC directamente entre el terminal del canal y su común asignado. Si el bit del canal se actualiza en la tabla de datos del controlador, inspeccione el cableado de campo o la salida del sensor.
