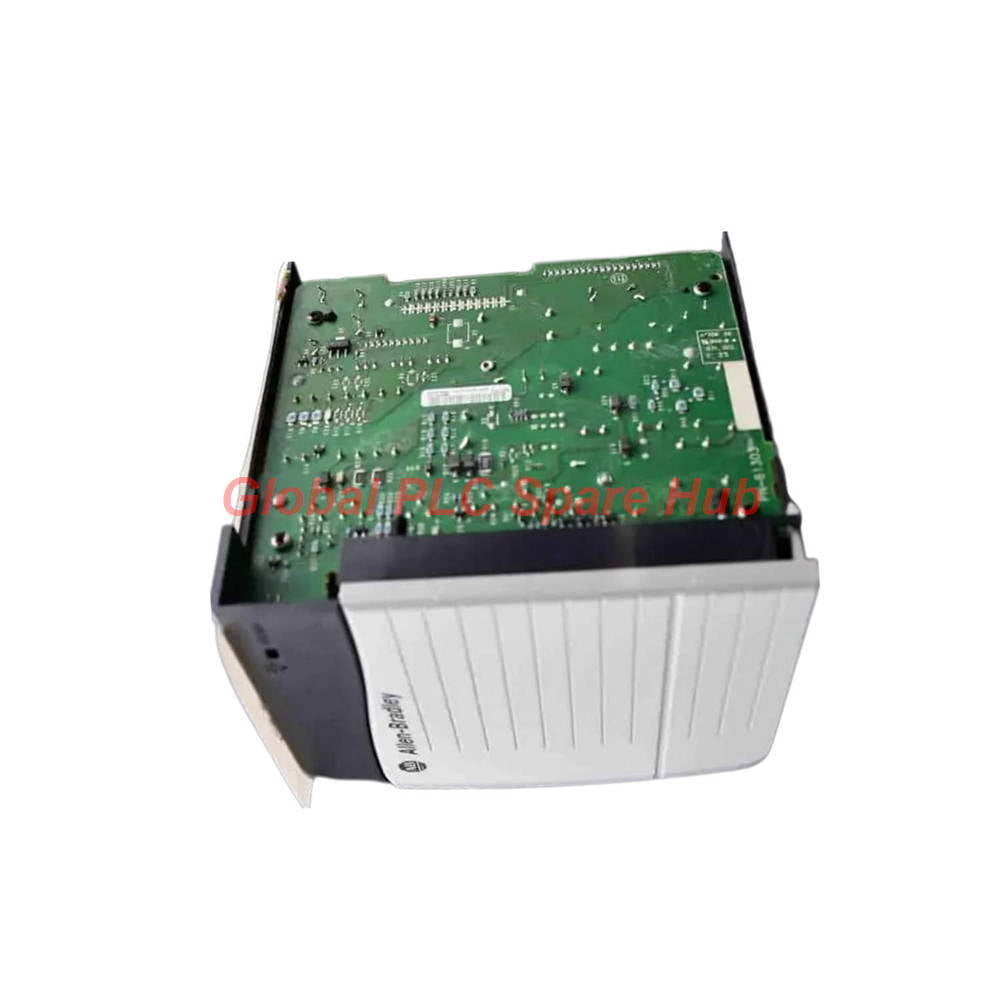

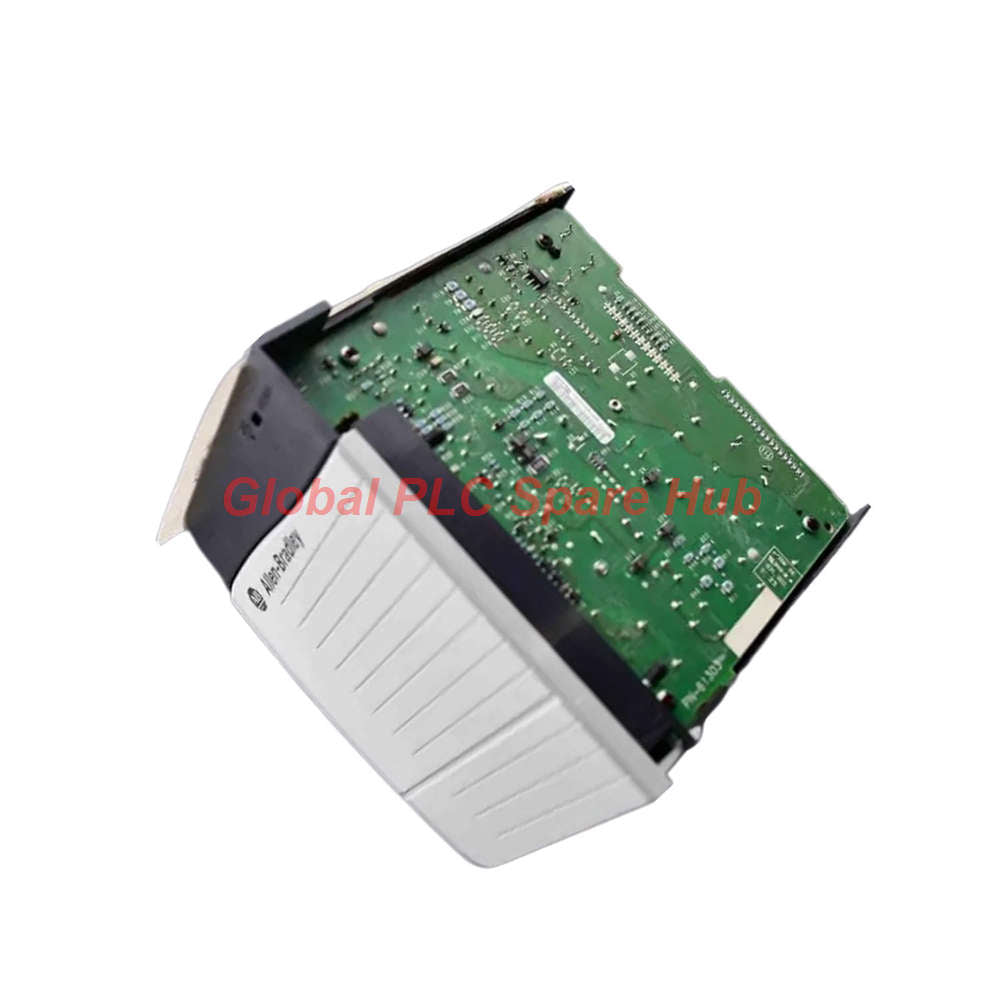

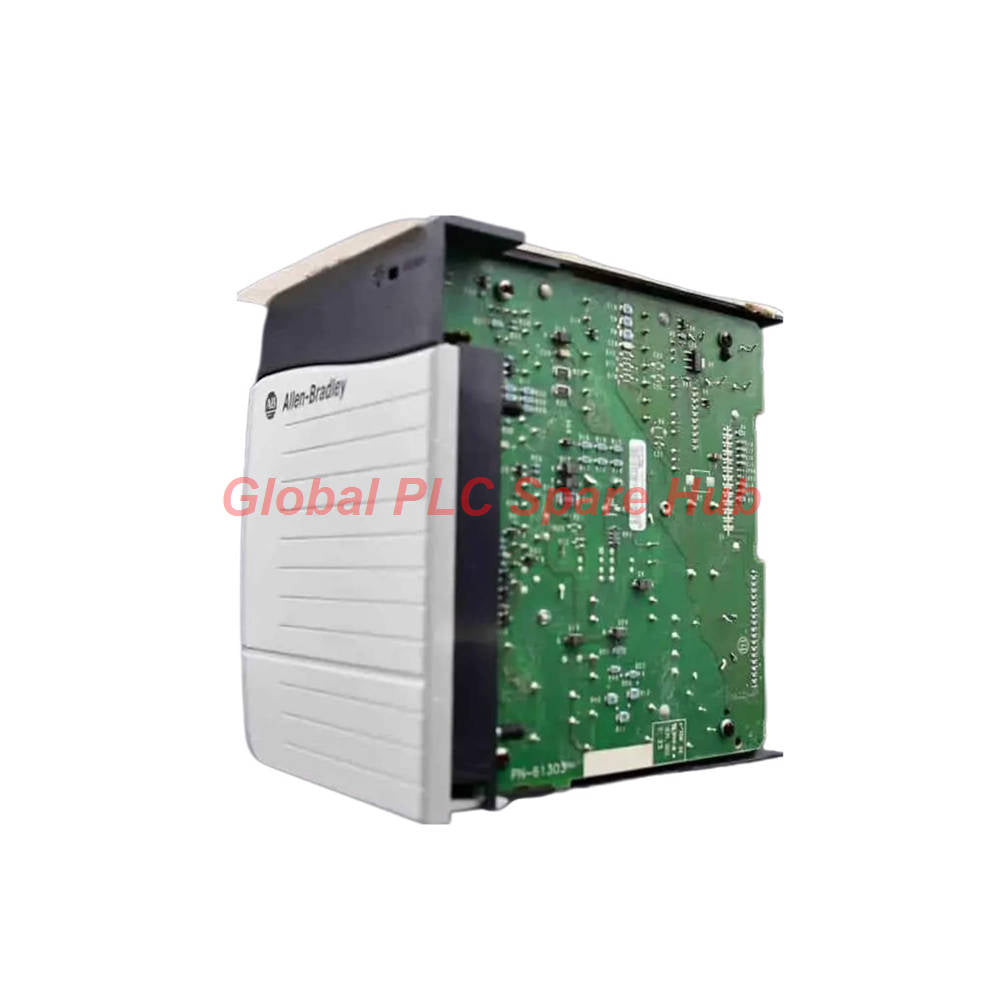

Fuente de alimentación de CA Allen-Bradley ControlLogix 1756-PA72

1756-PA72 Descripción general de la arquitectura de ingeniería y el plano posterior de alimentación

La fuente de alimentación de CA estándar 1756-PA72 de Allen-Bradley (Rockwell Automation) está diseñada para energizar el plano posterior de las plataformas de chasis ControlLogix 1756. Operando en un rango de voltaje de entrada de 85-265 V CA, este robusto módulo entrega una potencia de salida continua total de 75 W a 0 a 60 °C. Se monta directamente en la ranura dedicada más a la izquierda del chasis sin consumir ninguna ranura de módulo de E/S estándar, lo que lo convierte en una base crítica para arquitecturas de control distribuido y redes de automatización industrial.

Conocimientos de Global PLC Spare HUB: Al diseñar racks de controladores de alta densidad que albergan múltiples módulos de comunicación y movimiento, la implementación del 1756-PA72 garantiza una distribución de corriente estable a través de los rieles de 3,3 V, 5,1 V y 24 V, al tiempo que mitiga la caída de voltaje durante las cargas eléctricas transitorias en plantas de fabricación pesada.

1756-PA72 Especificaciones de configuración y matriz eléctrica

Diagnóstico del sistema y protección contra fallas de energía

• Supervisión del tiempo de retención: Proporciona entre 5 y 6 ciclos de tiempo de retención en entradas de 85 V a 240 V CA, manteniendo la estabilidad del procesador de control durante breves caídas de voltaje de línea o caídas de voltaje de CA.
• Salvaguardas de sobrecorriente: Cuenta con protección de sobrecorriente incorporada con fusibles suministrados por el usuario de hasta 15 A máx. para proteger las trazas internas del plano posterior de daños por cortocircuitos.
• Aislamiento reforzado: Probado con aislamiento reforzado de 3500 V CC durante 60 segundos junto con aislamiento de voltaje continuo de 250 V para proteger los circuitos lógicos de bajo voltaje de las sobretensiones de línea.

Compatibilidad de equipos objetivo y escenarios de aplicación industrial

• Hardware compatible: Planos posteriores Allen-Bradley 1756 ControlLogix, controladores de la serie 1756-L y racks de expansión de E/S digitales distribuidas.
• Escenarios de aplicación: Líneas de procesamiento químico continuo, sistemas transportadores de ensamblaje automotriz, controles auxiliares de generación de energía y plantas de estampado de metales pesados.

Garantía, embalaje y logística exprés

• Detalles del embalaje: Unidad de fuente de alimentación 1756-PA72 en caja de fábrica completa con cubierta del bloque de terminales e instrucciones de instalación.
• Garantía de calidad: Respaldada por una garantía comercial integral de 12 meses que cubre defectos eléctricos y mecánicos.
• Envío global: Cumplimiento acelerado de 24 a 48 horas a través de las redes de transportistas globales de Fedex, UPS y DHL.

Guía de selección y comparación de ingeniería

La selección de la fuente de alimentación ControlLogix correcta requiere calcular el consumo total de corriente de todos los módulos insertados en su chasis a través de los rieles de 3,3 V, 5,1 V y 24 V. El 1756-PA72 proporciona una solución confiable alimentada por CA para racks estándar no redundantes. Los diseñadores del sistema deben verificar que el consumo total de corriente del módulo no exceda el límite de 10 A en el riel de 5,1 V antes de finalizar la adquisición de hardware.

Preguntas frecuentes (FAQ)

P: ¿El 1756-PA72 ocupa una ranura estándar dentro del chasis ControlLogix?

R: No, la fuente de alimentación se monta externamente en la ranura dedicada más a la izquierda del chasis 1756 y se conecta directamente al plano posterior, dejando todas las ranuras estándar abiertas para los módulos de E/S y del procesador.

P: ¿Qué requisitos de gabinete deben cumplirse al instalar esta fuente de alimentación?

R: Debido a que el módulo presenta un gabinete de tipo abierto, debe instalarse dentro de un gabinete con clasificación NEMA/IEC accesible con herramientas para proteger los circuitos del polvo industrial, la humedad y los contaminantes conductivos.

P: ¿Cómo afecta la variación de la frecuencia de entrada entre 47 Hz y 63 Hz a la salida de potencia?

R: La fuente de alimentación regula el voltaje de salida sin problemas en las frecuencias de servicios públicos globales estándar sin reducir su capacidad térmica continua de 75 W.

P: ¿Se puede utilizar el 1756-PA72 en configuraciones de fuentes de alimentación redundantes?

R: No, este modelo está diseñado para arquitecturas estándar de suministro único; las aplicaciones redundantes requieren módulos de fuente de alimentación de bus dividido especializados.

P: ¿Qué pasos de mantenimiento se recomiendan para evitar el apagado térmico en paneles de alta temperatura?

R: Asegure una separación vertical adecuada por encima y por debajo del chasis dentro del gabinete, y verifique que la temperatura ambiente del gabinete se mantenga por debajo del umbral de funcionamiento máximo de 60 °C.
