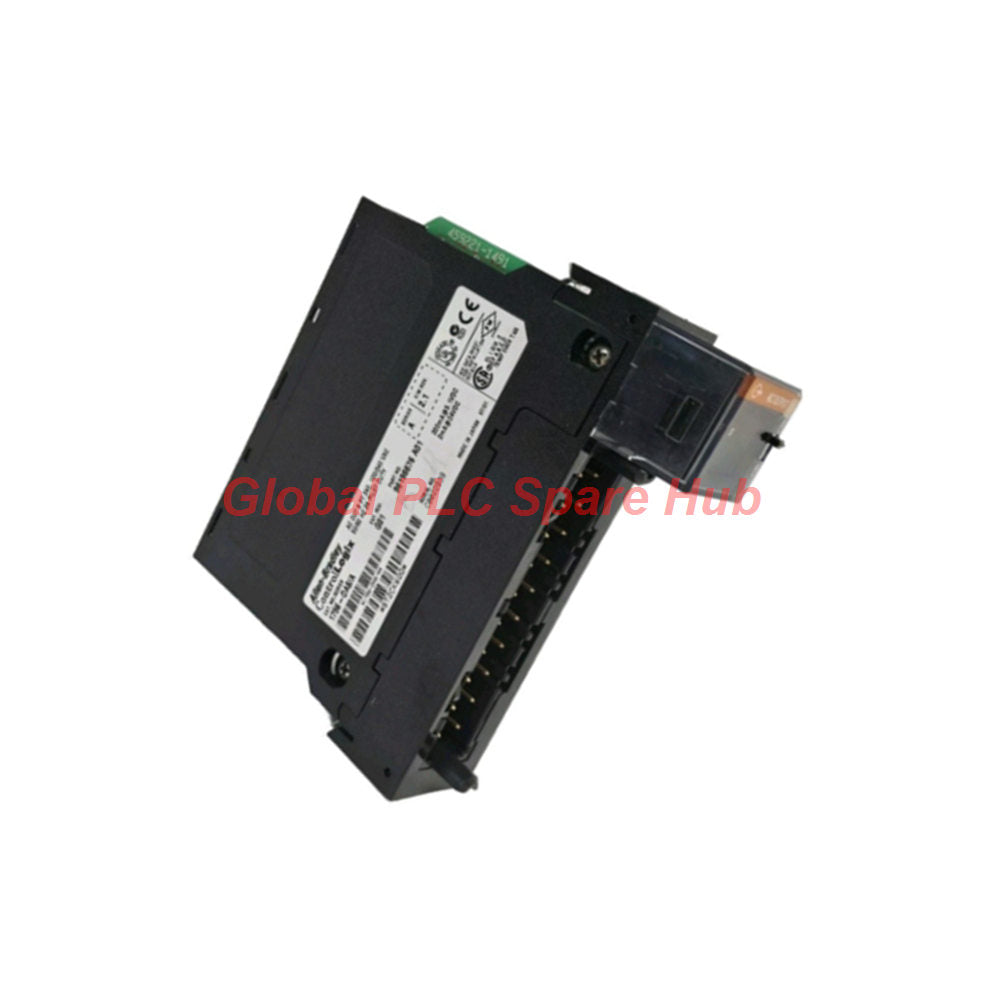

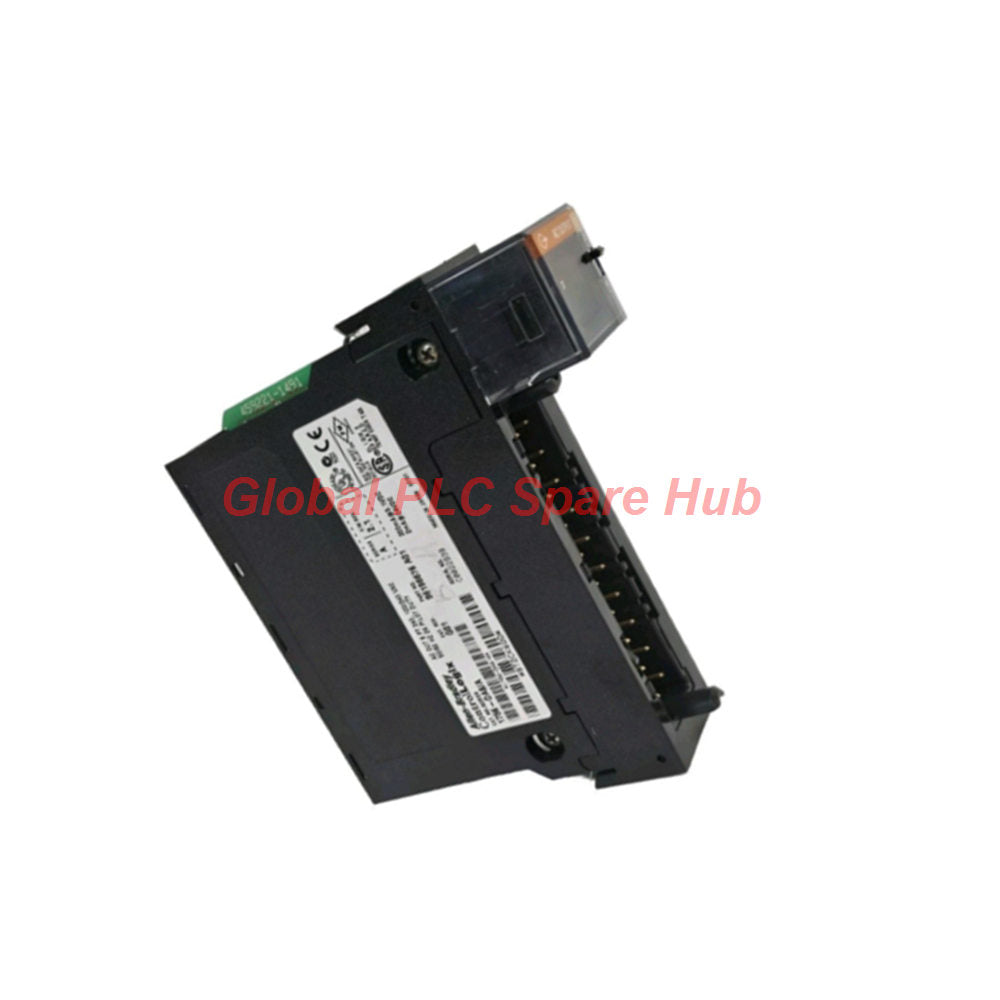

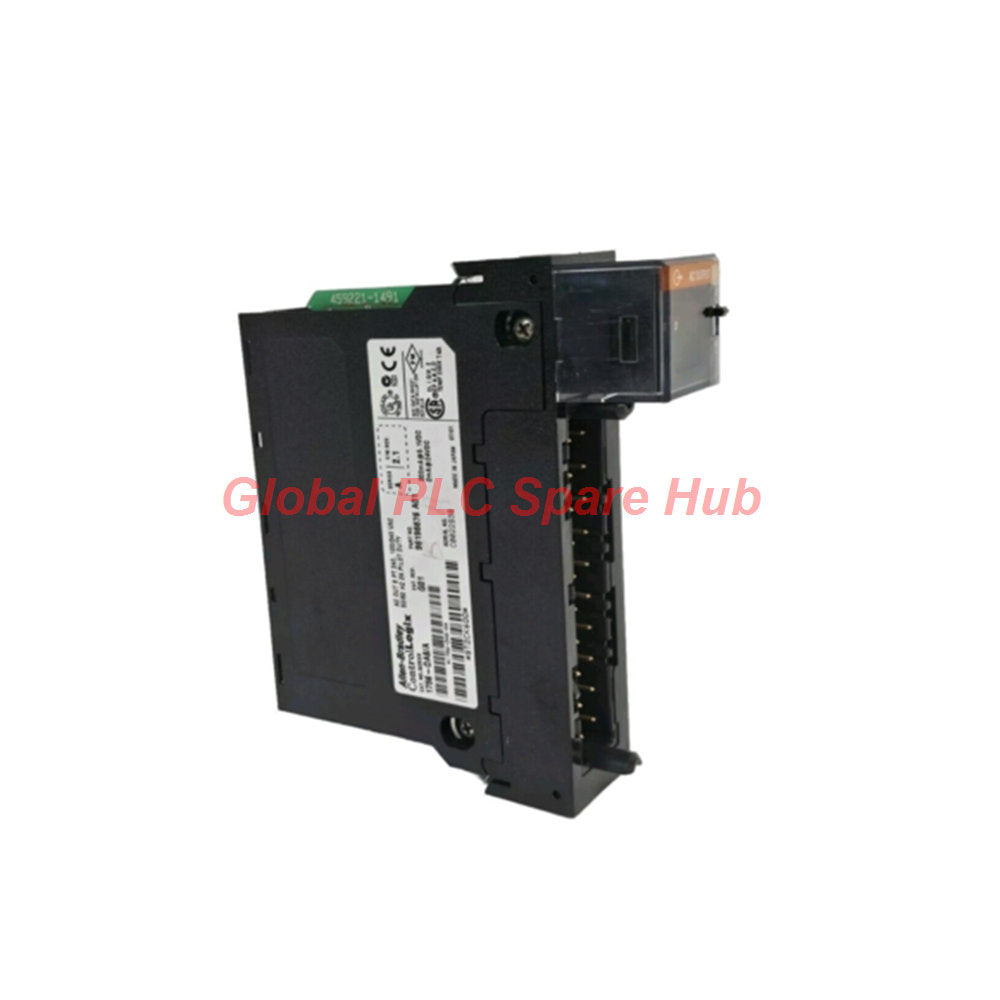

1756-OA8 Módulo de salida de CA Allen-Bradley ControlLogix | Pedir ahora
Manufacturer: Allen-Bradley
Product No.: 1756-OA8
Condition： En stock
Product Type: Módulo de Salida de CA
Product Origin: USA
Payment: T/T, Western Union
Weight: 420g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Resumen del módulo de salida de CA digital ControlLogix 1756-OA8 de Allen-Bradley
El Allen-Bradley 1756-OA8 funciona como un robusto módulo de salida de CA digital de 8 puntos diseñado para conmutar cargas de alto voltaje que van de 74 a 265 VCA dentro de las arquitecturas ControlLogix industriales. Dividido en dos grupos aislados de cuatro canales, este módulo permite que diferentes niveles de voltaje (como 120 VCA y 240 VCA) operen simultáneamente en una sola tarjeta de hardware. El informe de Global PLC Spare HUB destaca este módulo por su aislamiento flexible de canales, su confiable filtrado de retardo de salida programable y su perfecta integración en el rack en armarios de control industrial pesados y exigentes.
Configuración y especificaciones técnicas del modelo 1756-OA8
| Fabricante y marca | Rockwell Automation / Allen-Bradley |
| Serie y tipo de producto | ControlLogix Módulo de salida de CA digital discreta |
| Número de catálogo exacto | 1756-OA8 |
| Rango de voltaje de funcionamiento | 74 a 265 VCA (banda de frecuencia de 47 a 63 Hz) |
| Estructura y capacidad del canal | 8 puntos en total, configurados en 2 grupos aislados de 4 canales cada uno |
| Corrientes nominales de salida | 2 amperios máx. por punto; 5 amperios máx. por módulo a 30 °C (reducción lineal a 4 A a 60 °C) |
| Potencia y consumo del backplane | 200 mA a 5.1 VCC; 2 mA a 24 VCC; 5.1 vatios de disipación de potencia máx. |
| Bloques de terminales compatibles | Bloques de terminales extraíbles (RTB) 1756-TBCH, 1756-TBNH, 1756-TBSH |
Capacidades de diagnóstico y rendimiento de conmutación
- Filtrado de retardo de salida programable que soporta 9.3 milisegundos a 60 Hz y 11 milisegundos a 50 Hz.
- Capacidades de retención del último estado configuradas para los modos de encendido y apagado durante fallas o transiciones de programa.
- Protección contra sobretensiones que soporta hasta 20 amperios durante 43 milisegundos, repetible cada 2 segundos a 60 °C.
- Sincronización de salida programada dentro de 16.7 microsegundos para aplicaciones de conmutación de CA críticas en el tiempo.
Equipos compatibles y sectores de aplicación industrial
- Racks de chasis Allen-Bradley 1756 ControlLogix, incluidos 1756-A4, 1756-A7, 1756-A10, 1756-A13 y 1756-A17.
- Cargas inductivas y resistivas, como relés de control de alta resistencia, contactores de motor, solenoides y sirenas de alarma.
- Líneas de ensamblaje de fabricación y sistemas de transporte automatizados para manejo de materiales.
- Distribución del balance de la planta de generación de energía y paneles de conmutación de tratamiento de aguas residuales municipales.
Embalaje, garantía y logística
- Embalaje industrial resistente a descargas electrostáticas y golpes, diseñado para proteger los pines de los terminales electrónicos.
- Garantía estándar integral de 12 meses que cubre defectos de fabricación estructurales y de componentes.
- Ventana de procesamiento y envío de pedidos rápida de 24 a 48 horas.
- Servicios de entrega global realizados a través de transportistas logísticos premium, incluidos FedEx, UPS y DHL.
Preguntas frecuentes
¿Cuál es el principal beneficio de ingeniería de la arquitectura de grupo dividido en el módulo 1756-OA8?
Cuenta con dos grupos independientes de cuatro canales con comunes no comprometidos, lo que permite que un grupo conmute 120 VCA mientras el otro conmute 240 VCA simultáneamente.
¿Por qué se recomienda encarecidamente un fusible externo al instalar este módulo de salida de CA?
El módulo no incluye fusibles internos a nivel de canal, por lo que se deben agregar fusibles externos que coincidan con la corriente nominal de carga específica para proteger el cableado de campo.
¿Cómo simplifica la utilización de un bloque de terminales extraíble (RTB) el tiempo de inactividad por mantenimiento?
El RTB permite que todo el cableado de campo permanezca permanentemente conectado a bloques como el 1756-TBCH, lo que permite el reemplazo instantáneo del módulo sin desatornillar cables individuales.
¿Qué factores deben considerar los ingenieros con respecto a la reducción de corriente del módulo a altas temperaturas?
La corriente total del módulo debe reducirse linealmente de 5 amperios a 30 °C a 4 amperios a 60 °C para evitar una acumulación térmica interna excesiva en los chasis densamente empaquetados.
¿Cómo debo seleccionar entre las diferentes opciones de bloques de terminales compatibles para este módulo?
Verifique si su estándar de cableado de gabinete requiere conexiones de abrazadera de jaula o de tornillo proporcionadas por variantes como el 1756-TBNH o el 1756-TBSH.
