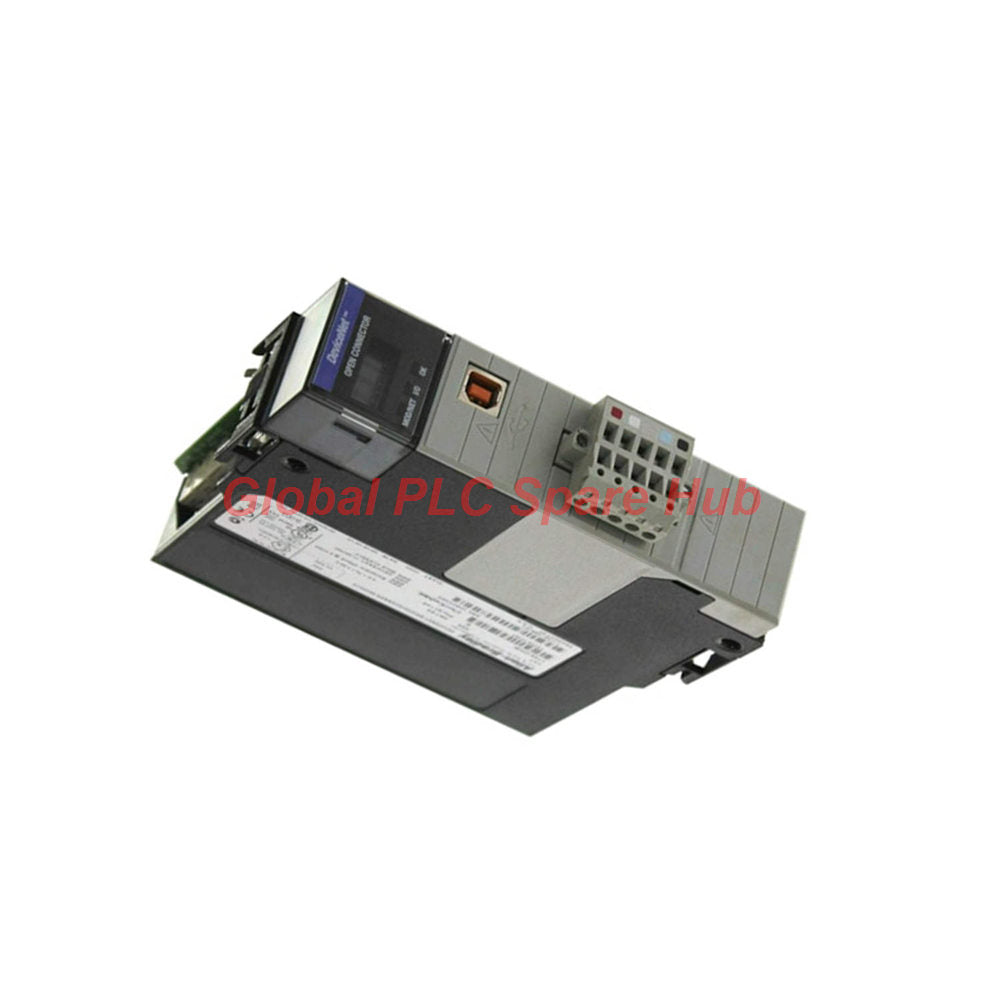

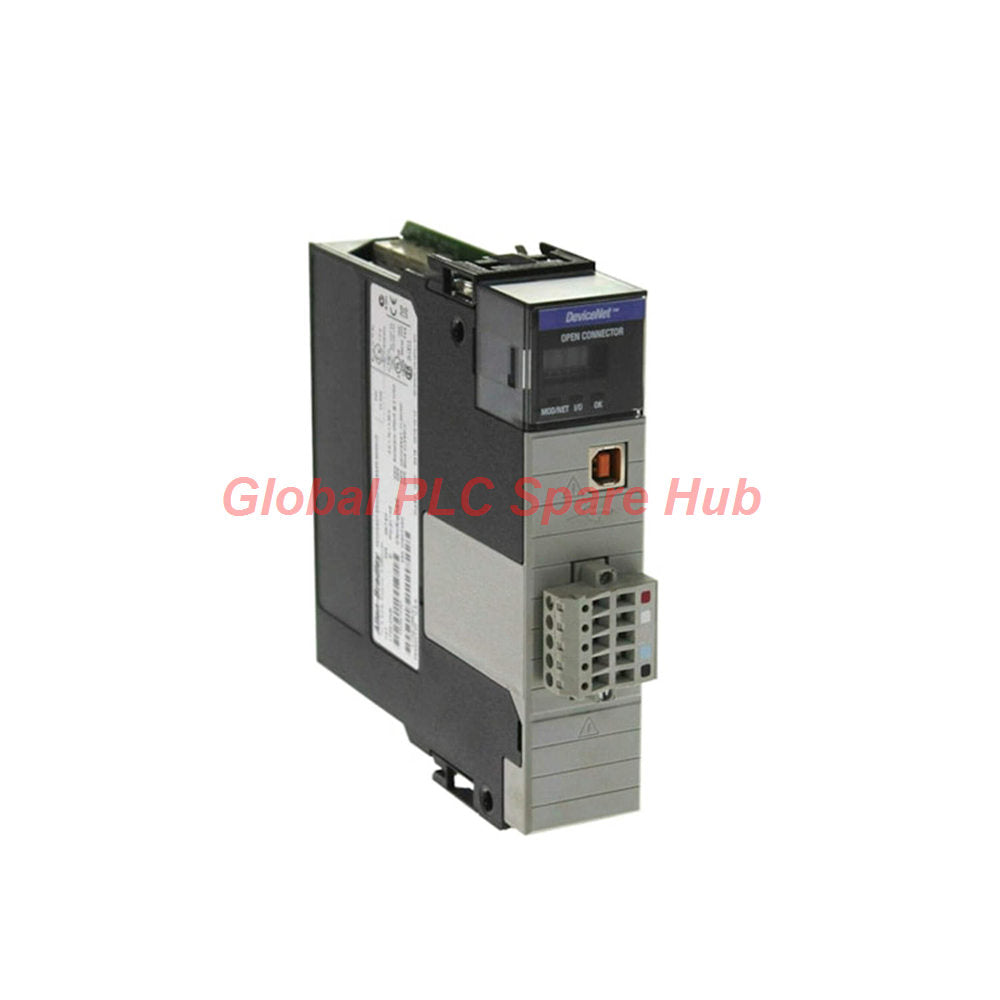

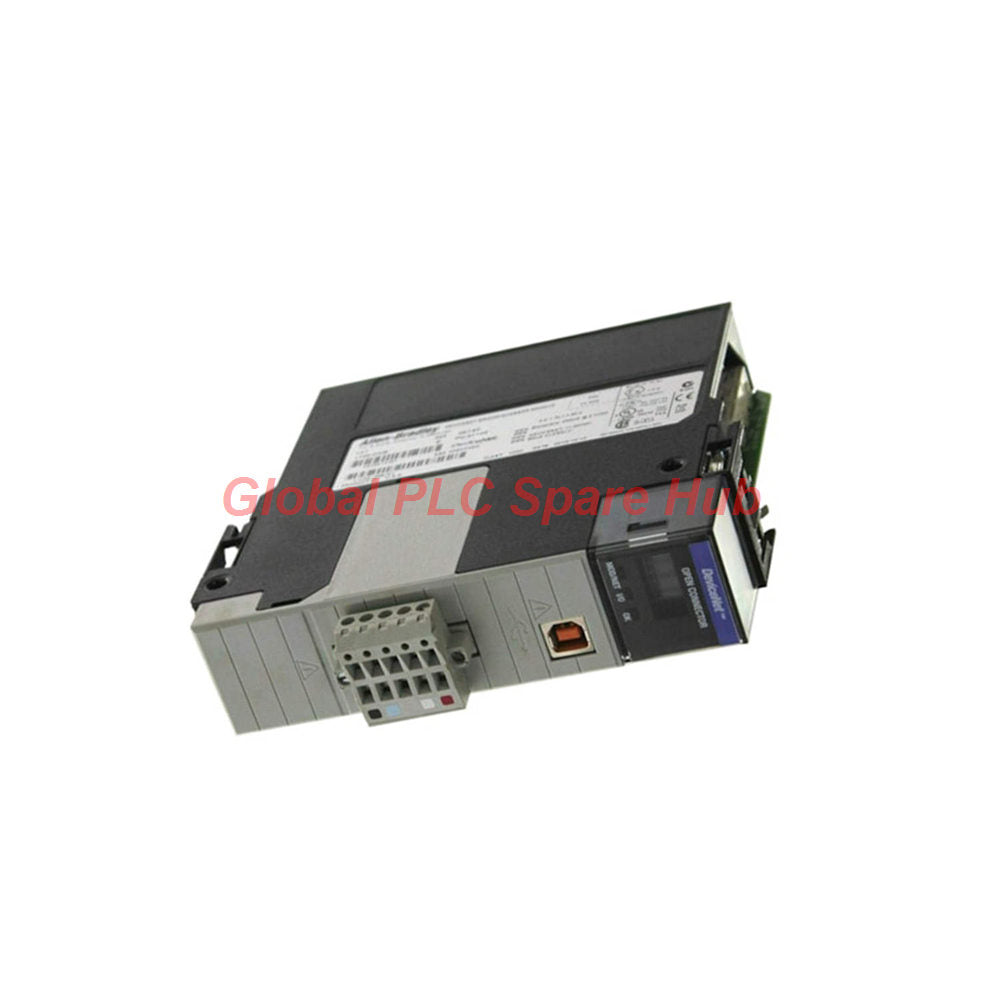

Módulo de comunicación DeviceNet Allen-Bradley ControlLogix 1756-DNB

Descripción general

El módulo escáner DeviceNet ControlLogix 1756-DNB Allen-Bradley sirve como puente entre las arquitecturas de rack ControlLogix y las redes DeviceNet a nivel de campo. Ubicado en cualquier ranura de chasis estándar 1756, este escáner de red actúa como nodo maestro/escáner o esclavo, vinculando las bases de datos de etiquetas del controlador con hasta 64 dispositivos de campo DeviceNet (como arrancadores de motor, sensores de proximidad, pulsadores y VFDs). Con un puerto de programación USB de 12 Mbps en el panel frontal para configuración local y acceso de diagnóstico a través de RSNetWorx para DeviceNet, la unidad ofrece mensajería de E/S de alto rendimiento, transferencias de datos explícitas y enrutamiento de backplane sin interrupciones, sin cargar la CPU del host.

Arquitectura de red y topología de comunicaciones

• Plataforma Allen-Bradley ControlLogix 1756
  • Interfaz de escáner DeviceNet [1756-DNB]: controlador de red maestro/esclavo de 1 ranura
  • Capacidad máxima de nodos de red: hasta 64 nodos DeviceNet físicos por canal
  • Velocidades de transmisión seleccionables y límites de distancia:
    • 125 Kbps hasta 500 metros (límite de línea troncal)
    • 250 Kbps hasta 250 metros
    • 500 Kbps hasta 100 metros
  • Interfaz de programación local: 1 puerto USB (transferencia de datos de alta velocidad de 12 Mbps)
  • Requisito de voltaje de bus DeviceNet: Alimentación de campo externa Clase 2 de 11 a 25 Vcc

Especificaciones de ingeniería y parámetros de potencia

Aplicaciones operativas e implementaciones en campo

• Hardware de campo compatible:
  • Variadores de frecuencia (VFDs) de la serie PowerFlex equipados con adaptadores de red 20-COMM-D.
  • Relés de sobrecarga electrónicos E300 y E3/E200 y controladores de motor distribuidos ArmorStart.
  • Bloques de E/S DeviceNet (1792D, 1799), sensores fotoeléctricos, interruptores de límite y manifolds de válvulas.
• Implementaciones en industrias objetivo:
  • Talleres de carrocería de automóviles y redes de transporte de materiales de alta velocidad.
  • Líneas de envasado, plantas embotelladoras y automatización de celdas de paletización.
  • Sistemas de minería, áridos y manipulación de materiales a granel que utilizan diseños de bus de campo de larga distancia.

Capacidades de diagnóstico y monitoreo predictivo

El módulo 1756-DNB Allen-Bradley cuenta con una pantalla de estado LED numérica de dos dígitos combinada con indicadores de estado de módulo/red (MOD/NET). La pantalla muestra códigos de error alfanuméricos (como fallo del nodo 00, error 72 bus off, error 78 pérdida de energía de la red o error 91 bus pesado) para acelerar la resolución de problemas de hardware. El firmware del escáner monitorea activamente los niveles de voltaje del troncal de campo (detectando caídas por debajo de 11 V CC), mide los contadores de errores de comunicación del bus y detecta nodos esclavos faltantes o desajustes de velocidad de transmisión antes de que las caídas de comunicación rompan los bucles de control activos.

Análisis de Global PLC Spare HUB

Durante una actualización de una cinta transportadora de manipulación de materiales, los dispositivos de campo instalados sufrieron cierres intermitentes del bus "Error 72" cuando varios arrancadores de motor se activaron simultáneamente. El personal de mantenimiento sospechó de una placa de escáner defectuosa. Nuestro equipo de soporte técnico evaluó los registros de errores internos del escáner a través de RSNetWorx y determinó que la fuente de alimentación auxiliar de 24 V CC de DeviceNet experimentaba caídas de voltaje por debajo de 11 V CC en la línea de caída más lejana durante las sobretensiones de carga inductiva. La instalación de una toma de corriente de troncal de 24 V dedicada cerca de los nodos distantes estabilizó la red inmediatamente sin reemplazar el hardware. Siempre verifique las resistencias de terminación del bus (121 ohmios en ambos extremos del troncal) y la caída de voltaje del troncal antes de condenar la electrónica del escáner.

Garantía, embalaje y envío rápido

• Condición de suministro del producto: Hardware 100% nuevo y sellado de fábrica original
• Garantía: Garantía de calidad integral de 12 meses desde la fecha de envío
• Ventana de procesamiento de pedidos: Manipulación exprés, envío dentro de las 24 a 48 horas posteriores al pago
• Logística exprés global: Transporte aéreo rápido puerta a puerta a través de las redes FedEx, UPS y DHL

Selección de ingeniería y preguntas frecuentes operativas

¿Cuál es la causa principal de un código "Error 78" en la pantalla LED de 2 dígitos frontal?

El Error 78 indica que falta la alimentación de red de 24 V CC en el conector sellado DeviceNet de 5 pines del panel frontal. Verifique la fuente de alimentación externa de 24 V CC, los fusibles en línea y las conexiones de los cables que conducen a la toma de red.

¿Cómo configuro la velocidad de transmisión para el escáner de red 1756-DNB durante la puesta en marcha inicial?

La velocidad de transmisión del escáner (125K, 250K o 500K) se configura por software utilizando RSNetWorx para DeviceNet o las propiedades del módulo Studio 5000. Asegúrese de que Auto-Baud esté deshabilitado en los nodos maestros críticos para mantener una velocidad de inicio constante.

¿Se puede utilizar el puerto USB frontal para navegar y configurar otros nodos a través de la red DeviceNet?

Sí. Conectar una computadora portátil al puerto USB del módulo permite que RSLinx se conecte a través del backplane del escáner directamente al troncal DeviceNet, lo que permite la configuración en línea y las actualizaciones de firmware de los dispositivos de campo descendentes.

¿Qué pautas de cableado físico deben seguirse al ejecutar redes de 500 metros a 125 Kbps?

Utilice un cable troncal DeviceNet grueso (Clase 1) para tramos principales de hasta 500 metros. Las líneas de derivación a nodos individuales no deben exceder los 6 metros (20 pies) cada una, con una longitud total acumulada de derivación mantenida por debajo de 156 metros a 125 Kbps.

¿Cuántos bytes totales de datos de entrada y salida puede manejar un solo módulo escáner de su lista de escaneo de esclavos?

El módulo admite hasta 1235 palabras (2470 bytes) de memoria de datos de entrada y 1235 palabras (2470 bytes) de memoria de datos de salida, lo que permite un amplio mapeo de E/S de campo dentro de un único proyecto ControlLogix.
