174985-03-13-50 Sonda submarina Bently Nevada 3300 XL de 25 mm

Sonda de proximidad sumergible Bently Nevada 174985-03-13-50 — 3300 XL 25 mm

El modelo Bently Nevada 174985-03-13-50 es una sonda de proximidad sumergible 3300 XL de 25 mm, diseñada para puntos de medición de maquinaria donde el cuerpo de la sonda puede quedar sumergido o expuesto a fluidos. Su carcasa sellada y el tubo de Tefzel acoplado protegen el conjunto de la sonda y la sección del cable bajo las condiciones de instalación especificadas.

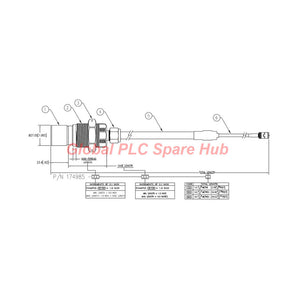

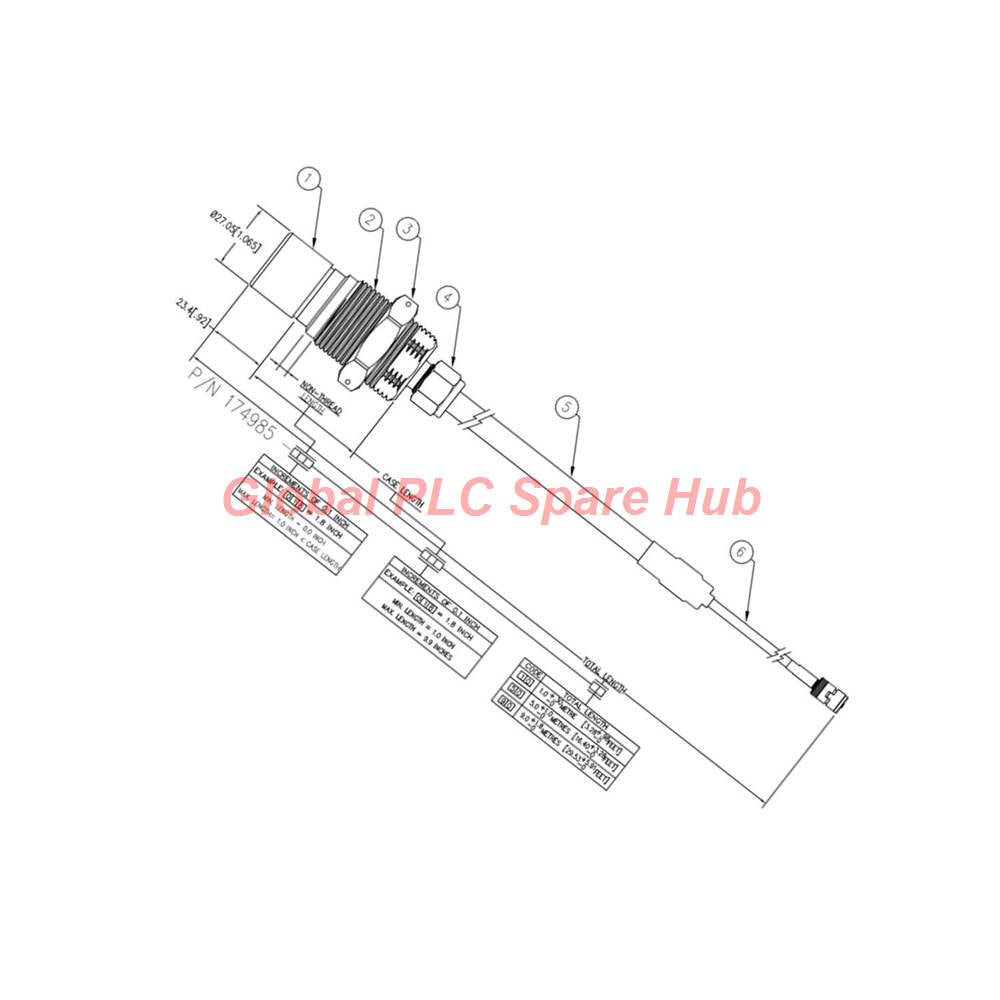

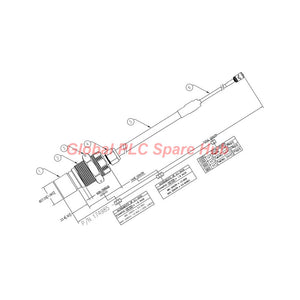

Esta configuración utiliza una rosca 1.25-12 UNF, una longitud sin rosca de 0.3 pulgadas, una longitud total de carcasa de 1.3 pulgadas y una longitud total de 5.0 m. Estas dimensiones son importantes al momento de adaptar un arreglo de montaje existente, mantener la geometría entre la sonda y el objetivo, y confirmar la cadena de medición completa.

Límite crítico de instalación: El extremo del conector no está sellado contra líquidos y no debe sumergirse. La carcasa de la sonda está fabricada en acero inoxidable 304 y no es apta para aplicaciones en agua salada.

01 | Desglose de la configuración

Número de catálogo completo: 174985-03-13-50

174985 → 03 → 13 → 50

Nota de selección: La longitud sin rosca de 0.3 pulgadas y la longitud total de carcasa de 1.3 pulgadas son dimensiones independientes. Verifique ambas con respecto a la sonda instalada, el hardware de montaje y el espacio libre disponible. No seleccione un repuesto basándose únicamente en el tamaño de la rosca o en la apariencia general.

02 | Hoja de especificaciones técnicas

03 | Ajuste mecánico y geometría de instalación

Para esta configuración de carcasa corta, la verificación dimensional es particularmente importante. La rosca de montaje, la sección sin rosca, la longitud de la carcasa y la profundidad de instalación disponible deben coincidir con el diseño de la máquina.

• Acoplamiento de rosca: Confirme la rosca de montaje 1.25-12 UNF y el estado del puerto de acoplamiento.
• Espacio libre disponible: Compruebe que la carcasa y la salida del cable se puedan instalar sin interferir con protecciones, componentes adyacentes o piezas móviles.
• Posición de la sonda: Verifique la brecha (gap) especificada de la sonda y la geometría del objetivo de acuerdo con la documentación del sistema 3300 XL correspondiente.
• Enrutamiento del cable: Encamine el conjunto de 5 m para evitar abrasiones, dobleces pronunciados, aplastamiento y tensiones no deseadas en el cable o el conector.
• Cadena de medición: Verifique la compatibilidad con el cable de extensión, el sensor Proximitor y el canal de monitoreo previstos.

Utilice el plano de instalación original o la documentación dimensional del fabricante para confirmar el arreglo de montaje final. Las dimensiones del catálogo por sí solas no definen la instalación completa entre sonda y objetivo.

04 | Límites de exposición a fluidos, presión y materiales

La clasificación de presión de nitrógeno establecida no debe interpretarse como una clasificación de presión universal para todos los fluidos, temperaturas o instalaciones. Si el proceso utiliza un medio diferente o requiere una presión mayor, verifique la configuración de sellado real y los requisitos de prueba antes de la instalación.

05 | Aplicaciones en maquinaria

La configuración 174985 puede considerarse para puntos de medición de proximidad 3300 XL compatibles donde el cuerpo de la sonda esté expuesto a fluidos y la geometría de montaje se adapte al diseño de carcasa corta.

• Maquinaria rotativa expuesta a fluidos: Instalaciones de sonda donde la carcasa puede estar sumergida o expuesta a fluidos compatibles.
• Bombas y equipos de proceso: Puntos de medición de desplazamiento de eje que cumplen con los requisitos mecánicos, eléctricos y ambientales de la sonda.
• Sistemas de protección de maquinaria: Un elemento sensor compatible dentro de un canal de medición de proximidad configurado.
• Carcasas de maquinaria húmeda: Aplicaciones donde la carcasa de la sonda requiere protección contra la exposición a fluidos, pero el conector puede permanecer fuera del líquido.
• Repuesto de mantenimiento: Reemplazo de una configuración 174985 existente después de verificar la rosca, las longitudes, el arreglo del cable y la cadena de medición completa.

La idoneidad real depende del material objetivo, la geometría de montaje, la química del fluido, la presión de operación, la temperatura y el sistema de monitoreo instalado. Estos ejemplos de aplicación no establecen compatibilidad con todas las bombas, compresores o plataformas de protección de maquinaria.

06 | Verificación de la cadena de medición

Una sonda de proximidad opera como parte de un canal de medición configurado. Antes de la puesta en servicio o el reemplazo, confirme la siguiente cadena:

Sonda 174985-03-13-50 → Cable de extensión compatible → Sensor Proximitor compatible → Canal de monitoreo

• Confirme que el modelo de sonda y la configuración del cable coincidan con el sistema 3300 XL requerido.
• Verifique la longitud total del cable y los requisitos del sistema aplicables.
• Compruebe que el sensor Proximitor y el canal del monitor estén configurados para el sistema de sonda correcto.
• Confirme la posición de montaje, la distancia al objetivo y la brecha de la sonda según el procedimiento aprobado.
• Registre las lecturas de referencia después de la instalación para que el mantenimiento futuro pueda distinguir una nueva falla de una condición existente en la máquina.

07 | Solución de problemas: Aísle la falla antes del reemplazo

Método de diagnóstico: Inspeccione primero la instalación y la exposición ambiental, luego revise el cable y el conector, verifique el Proximitor y el canal de monitoreo acoplados, y revise la geometría del objetivo. Una lectura anormal por sí sola no establece que la sonda haya fallado.

08 | Consideraciones de instalación en áreas peligrosas

La información de aprobación de la sonda 3300 XL suministrada incluye las siguientes clasificaciones y condiciones de instalación:

• Seguridad intrínseca: Clase I, Zona 0; AEx/Ex ia IIC T5...T1 Ga.
• Clasificaciones adicionales: Clase I, Grupos A, B, C y D; Clase II, Grupos E, F y G; Clase III.
• Requisito de instalación: Utilice barreras zener de seguridad intrínseca de acuerdo con el dibujo 141092 o aisladores galvánicos adecuados, según se aplique a la configuración del sistema aprobado.
• Marcas para Zona 2: nA, ec Clase I, Zona 2; AEx/Ex nA IIC T5...T1 Gc; Clase I, División 2, Grupos A, B, C y D; y Clase I, Zona 2 AEx/Ex ec IIC T5...T1 Gc.

Confirme las aprobaciones aplicables al artículo exacto suministrado, el programa de temperatura, los requisitos de barrera o aislador y el plano de instalación. La información de aprobación de la sonda no establece independientemente la certificación del lazo de medición completo.

09 | Perspectiva de Global PLC Spare HUB

Para el 174985-03-13-50, el principal riesgo de reemplazo es una discrepancia dimensional. La longitud sin rosca de 0.3 pulgadas y la longitud total de carcasa de 1.3 pulgadas definen una configuración mecánica específica. Una sonda con el mismo nombre de serie pero con un sufijo diferente puede no encajar en el arreglo de montaje existente o no mantener la geometría de medición requerida.

Antes de realizar el pedido, compare el número de pieza completo con la sonda instalada y verifique el puerto de montaje, el enrutamiento del cable y el sistema Proximitor compatible. Para instalaciones expuestas a fluidos, inspeccione la ubicación del conector como parte de la revisión de instalación. La carcasa sellada no hace que el extremo del conector sea apto para inmersión, y la especificación suministrada excluye el servicio en agua salada.

Para problemas de medición recurrentes, mantenga un registro de la brecha de la sonda, las lecturas normales de operación, la exposición a fluidos, el trabajo de mantenimiento y cualquier cambio en el cable o canal de monitoreo. Esta información puede ayudar a distinguir un problema de instalación mecánica de un desajuste eléctrico o una falla genuina de la sonda.

10 | Preguntas frecuentes

P1: ¿Por qué la 174985-03-13-50 requiere una verificación dimensional incluso cuando la rosca coincide?

La compatibilidad de la rosca por sí sola no confirma una instalación correcta. La longitud sin rosca, la longitud total de la carcasa, el espacio libre disponible y la posición entre la sonda y el objetivo afectan el ajuste mecánico. Compare las dimensiones completas con el arreglo de montaje instalado antes de pedir.

P2: ¿Puedo reemplazar esta sonda por otro modelo 3300 XL que tenga la misma longitud total de cable?

No sin comprobar la configuración completa. El tipo de rosca, la geometría de la carcasa, la compatibilidad del sistema de la sonda y el cable de extensión y Proximitor acoplados son importantes. Utilice el número de pieza completo y la documentación del sistema aplicable para confirmar el reemplazo.

P3: ¿Qué debo hacer si la sonda está expuesta a un fluido que no sea agua?

Confirme la compatibilidad química del fluido con los materiales de la sonda y el arreglo de sellado. La especificación suministrada identifica una carcasa de acero inoxidable 304 y excluye explícitamente las aplicaciones en agua salada. No asuma que la idoneidad para un fluido establece la idoneidad para otro.

P4: ¿Cómo debo evaluar un problema sospechoso de sello de presión?

Registre la presión de operación, el medio de proceso, la temperatura y los síntomas de fuga o sello observados. Compare estas condiciones con la clasificación de 34 bar de nitrógeno especificada y comuníquese con el proveedor si se requiere una prueba de sello de presión o configuración diferente. No exceda los límites verificados basándose únicamente en la clasificación nominal.

P5: ¿Qué información es más útil para confirmar un pedido de reemplazo?

Proporcione el número de catálogo completo, la cantidad requerida, las dimensiones de montaje, la longitud total del cable, los detalles del cable de extensión y Proximitor compatibles, la temperatura de operación, el fluido de proceso, las condiciones de presión y los requisitos de áreas peligrosas. Esto permite al proveedor revisar tanto el ajuste físico como la compatibilidad del sistema.

11 | Pedidos, garantía y envío

• Número de pieza: 174985-03-13-50
• Producto: Sonda de proximidad sumergible Bently Nevada 3300 XL de 25 mm
• Garantía: 12 meses, sujeta a los términos de garantía por escrito del vendedor.
• Métodos de envío: FedEx, UPS y DHL.
• Objetivo de despacho: 24–48 horas después de la confirmación del pedido y pago, sujeto a disponibilidad de stock y procesamiento de pedidos.

Solicite una cotización: Envíe el número de modelo completo 174985-03-13-50, la cantidad requerida, el destino y los detalles de la aplicación para ayudar a verificar la configuración antes de realizar el pedido.
