148239-04-18-10-01 Sonda sumergible Bently Nevada 3300 XL de 11 mm

Bently Nevada 148239-04-18-10-01 | Sonda de proximidad subacuática 3300 XL 11 mm

La Bently Nevada 148239-04-18-10-01 es una sonda de proximidad orientada a la exposición a fluidos de la familia 3300 XL 11 mm. Está dirigida a instalaciones de maquinaria donde el cuerpo de la sonda puede quedar sumergido o expuesto a fluidos de proceso, mientras que el cable de la sonda requiere una protección física adicional.

Esta configuración combina una sonda roscada 5/8-18 UNF, una carcasa sellada, un tubo de Tefzel y un conector coaxial en miniatura ClickLoc con protector de conector. Su diseño permite el monitoreo de desplazamiento sin contacto cuando se instala con un sistema de medición Bently Nevada compatible y la disposición de montaje correcta.

Límite de aplicación: qué puede y qué no puede soportar esta sonda

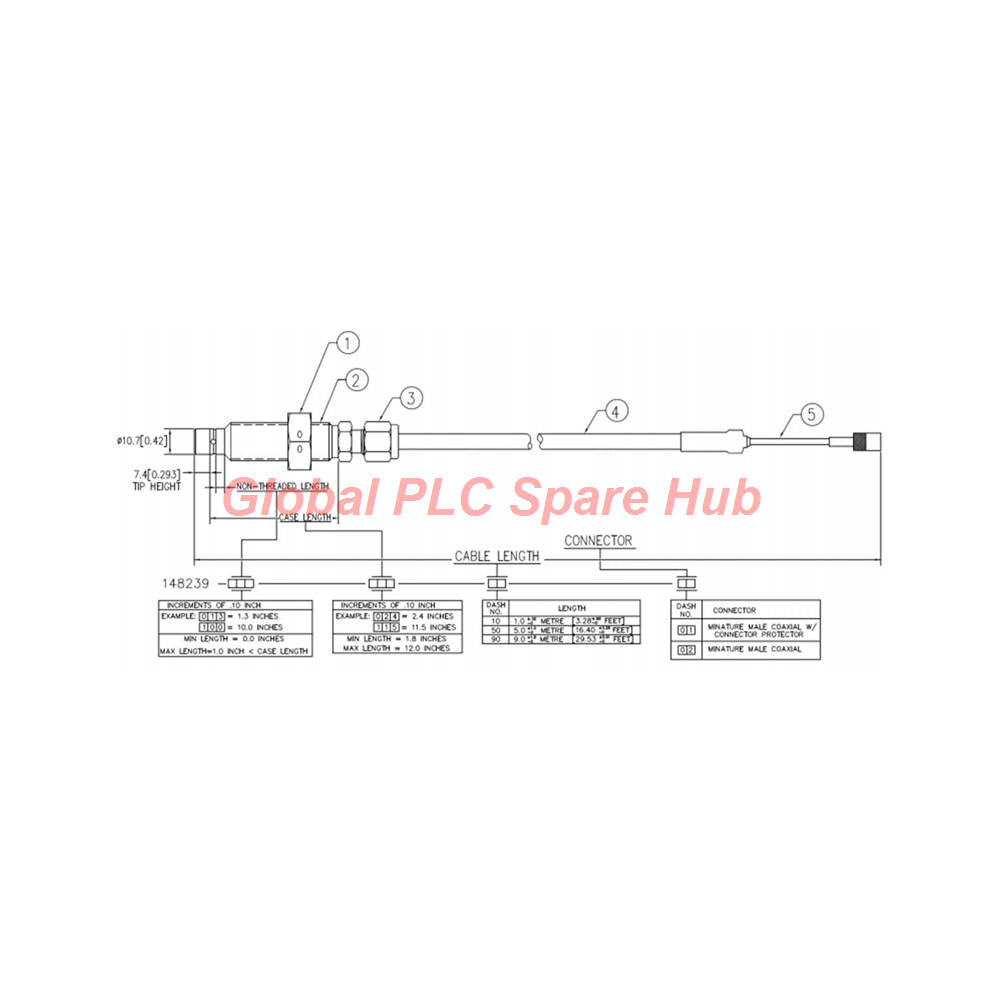

Desglose de la configuración: Decodificación de 148239-04-18-10-01

El número de pieza sigue la estructura de configuración 148239-AA-BB-CC-DD. El siguiente árbol identifica la configuración suministrada sin mezclarla con opciones de sufijos alternativas.

• 148239 — Diseño base de la sonda
  • Sonda de proximidad subacuática 3300 XL 11 mm
  • Rosca 5/8-18 UNF
  • Carcasa de sonda sellada con tubo de Tefzel
• 04 — A: Longitud sin rosca
  • Valor seleccionado: 0.4 pulgadas
  • Rango de configuración disponible: 0.0–11.0 pulgadas
  • Incremento de pedido: 0.1 pulgadas
• 18 — B: Longitud total de la carcasa
  • Valor seleccionado: 1.8 pulgadas
  • Rango de configuración disponible: 1.8–12.0 pulgadas
  • Incremento de pedido: 0.1 pulgadas
• 10 — C: Opción de longitud total
  • Valor seleccionado: 1.0 metro (3.3 pies)
• 01 — D: Tipo de conector y cable
  • Conector coaxial en miniatura ClickLoc
  • Protector de conector incluido
  • Configuración de cable estándar

Nota de selección: Confirme las dimensiones de la sonda instalada, el espacio de montaje, el enrutamiento del cable y los requisitos del conector antes de solicitar un reemplazo. No asuma que una sonda con el mismo modelo base pero diferentes sufijos tiene dimensiones de instalación idénticas.

Tabla de referencia técnica

Integración del sistema: Una sonda de proximidad es solo una parte de una cadena de medición. Antes de la puesta en marcha, verifique la compatibilidad con el cable de extensión 3300 XL instalado y el sensor Proximitor, junto con la configuración de sonda requerida por el sistema de monitoreo. Confirme el manual aplicable y los requisitos de cableado para el sistema completo.

Compatibilidad de equipos y escenarios de aplicación

• Maquinaria rotativa expuesta a fluidos: Adecuada para instalaciones revisadas donde el cuerpo de la sonda pueda entrar en contacto con líquido de proceso y el conector permanezca seco.
• Bombas y equipos rotativos asociados: Potencialmente adecuada para el monitoreo de desplazamiento del eje donde la geometría de montaje y el sistema de medición coincidan con la aplicación.
• Maquinaria industrial con acceso restringido a la sonda: La carcasa roscada y la sección de cable protegida pueden soportar instalaciones que requieran una disposición de montaje definida y protección del cable.
• Sistemas de protección de maquinaria y monitoreo de condición: Puede formar parte de una cadena de medición de proximidad Bently Nevada compatible para monitorear la vibración o posición relativa del eje, dependiendo del sistema configurado.

Estos son ejemplos de aplicación, no una garantía de compatibilidad con todas las bombas, compresores o racks de monitoreo. Confirme el rango de medición requerido, el material objetivo, la geometría de montaje, el fluido de proceso y los componentes del sistema antes de seleccionar la sonda.

Diagnóstico de campo: Resolución de problemas antes de reemplazar la sonda

Disciplina de diagnóstico: No descarte la sonda basándose en una sola lectura anormal. Revise la cadena de medición completa, el espacio de instalación, la integridad del cable, el estado del conector y la configuración del monitor. Siga los procedimientos de aislamiento del sitio antes de desconectar cualquier circuito de protección de maquinaria.

Consideraciones de aprobación para áreas peligrosas

La especificación suministrada enumera las siguientes marcas de aprobación para la familia de sondas 3300 XL:

• Seguridad intrínseca: Clase I, Zona 0; AEx/Ex ia IIC T5...T1 Ga, con las clasificaciones declaradas Clase I, Grupos A, B, C y D; Clase II, Grupos E, F y G; y Clase III.
• Marcas no incendiarias / relacionadas con seguridad aumentada: Clase I, Zona 2; AEx/Ex nA IIC T5...T1 Gc, y AEx/Ex ec IIC T5...T1 Gc, con las clasificaciones Clase I, División 2, Grupos A, B, C y D según se enumera.
• Condición de instalación: Las instalaciones intrínsecamente seguras requieren las barreras Zener especificadas de acuerdo con el dibujo 141092 o aisladores galvánicos adecuados, según corresponda.

Importante: Verifique la aplicabilidad exacta de la aprobación, el cronograma de temperatura, la selección de barrera o aislador y el dibujo de instalación para el conjunto específico y la jurisdicción del sitio. No trate el texto de aprobación a nivel de familia como prueba de que cada método de instalación está aprobado.

Perspectiva de Global PLC Spare HUB

Para instalaciones de proximidad subacuáticas o expuestas a fluidos, el principal riesgo de selección a menudo no es la familia nominal de la sonda; es el límite entre el cuerpo de la sonda sellado y el extremo del conector no sellado. Un reemplazo mecánicamente correcto aún puede fallar si el conector se sumerge o si la protección del cable termina antes de la sección expuesta.

• Verifique primero la instalación: Determine el nivel real de líquido, la ubicación del conector, la ruta del cable y las condiciones de sellado de presión requeridas.
• Coincida con el número de pieza completo: Los sufijos especifican las dimensiones físicas, la longitud total y la configuración de conector/cable. Compare los cuatro campos de sufijo con el conjunto existente.
• Valide la cadena del sistema: Confirme la compatibilidad del cable de extensión y del sensor Proximitor en lugar de confiar únicamente en el modelo de la sonda.
• Revise el medio de proceso: La carcasa de acero inoxidable 304 declarada no es adecuada para aplicaciones en agua salada. Evalúe la química del fluido antes de la adquisición.
• Confirme los requisitos de áreas peligrosas: Consulte el dibujo de instalación aprobado y el cronograma de temperatura relevante antes de la puesta en marcha.

Global PLC Spare HUB apoya el abastecimiento de repuestos de automatización industrial ayudando a los clientes a confirmar los detalles del número de pieza, los requisitos de la aplicación y la compatibilidad de reemplazo antes de realizar el pedido.

Garantía, empaque y envío

• Estado del producto: Suministrado como un artículo nuevo y original, sujeto a confirmación de pedido y disponibilidad.
• Garantía: 12 meses de garantía contra defectos de producto calificados, sujetos a los términos de venta aplicables.
• Empaque: Empaque protector adecuado para el envío de repuestos industriales.
• Métodos de envío: FedEx, UPS o DHL, sujeto a destino y disponibilidad de servicio.
• Antes del despacho: Confirme el número de pieza completo, la cantidad requerida, el destino y cualquier documentación o requisito de exportación.

Preguntas frecuentes

1. ¿Puede todo el conjunto de la sonda 148239-04-18-10-01 permanecer bajo el agua durante la operación?

No. El cuerpo de la sonda está diseñado para aplicaciones que involucran exposición a fluidos, pero el extremo del conector no está sellado contra líquidos y no debe sumergirse. Mantenga el conector fuera del líquido y verifique el límite de instalación real antes de la puesta en marcha.

2. ¿Es válida la clasificación de presión de 34 bar para todos los líquidos de proceso?

La especificación suministrada establece una clasificación de sellado de 34 bar (500 psi) con nitrógeno. No aplique automáticamente este valor a todos los líquidos, temperaturas o condiciones de ciclo de presión. Solicite al proveedor que confirme la prueba de sellado requerida y la idoneidad de la aplicación cuando el proceso difiera de las condiciones de prueba establecidas.

3. ¿Qué debo comparar al reemplazar una sonda existente con este número de pieza?

Compare la cadena de sufijos completa, el tamaño de la rosca, la longitud sin rosca, la longitud total de la carcasa, la longitud total, el estilo del conector y la configuración del cable. Luego verifique los requisitos del cable de extensión, el sensor Proximitor y el sistema de monitoreo existentes. Hacer coincidir solo "3300 XL 11 mm" no establece una intercambiabilidad total.

4. Si el monitor reporta un valor de vibración anormal, ¿debería reemplazar la sonda inmediatamente?

No sin antes verificar la cadena de medición. Inspeccione primero la estabilidad del montaje, el espacio de la sonda, el estado del conector, el enrutamiento del cable y la configuración del sistema. Si los procedimientos de seguridad del sitio lo permiten, utilice el método de prueba prescrito por el fabricante para distinguir una falla de la sonda de un problema de cable, Proximitor o canal del monitor.

5. ¿Puedo pedir esta configuración para servicio en agua de mar o una instalación en área peligrosa?

No seleccione esta carcasa de acero inoxidable 304 especificada para servicio en agua salada. Para áreas peligrosas, verifique la aprobación exacta, el cronograma de temperatura, el dibujo de instalación y la disposición requerida de barrera o aislador. Proporcione el medio de proceso, la temperatura de operación, la presión, los componentes del sistema existentes y la clasificación del sitio al solicitar una cotización.
