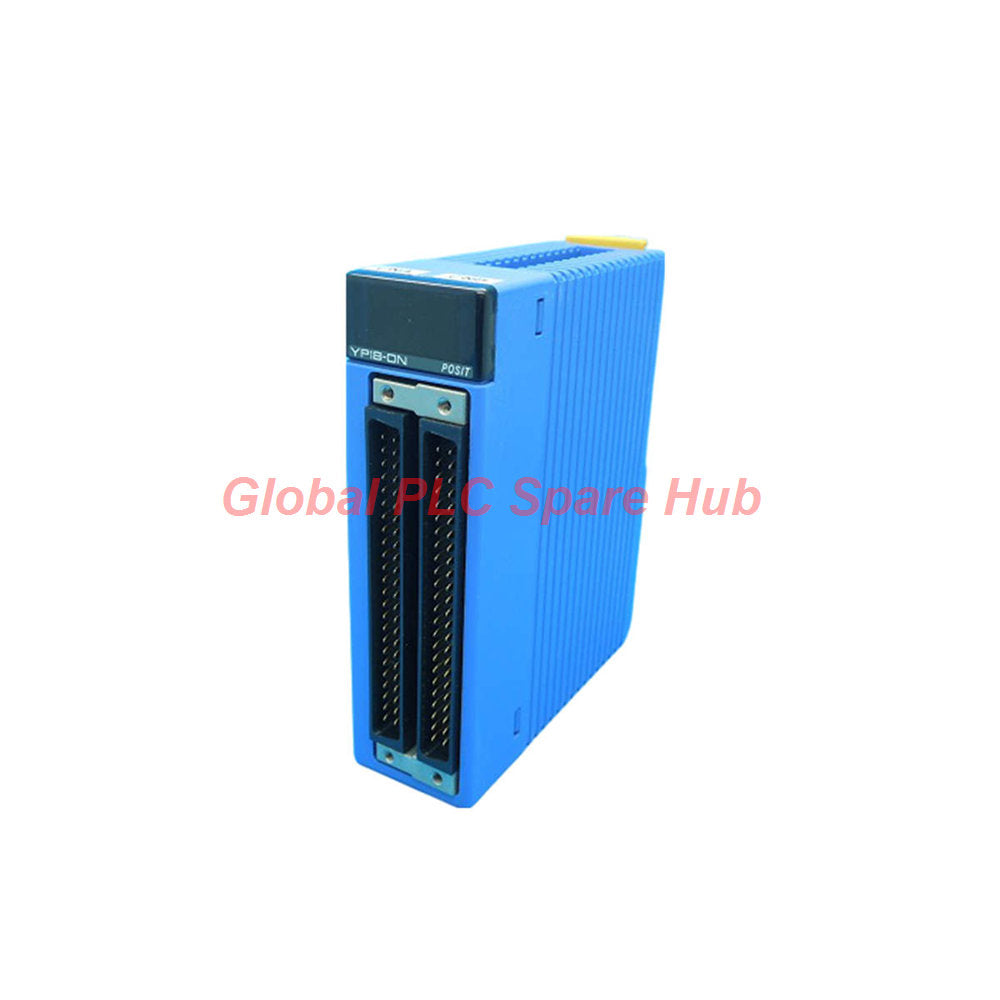

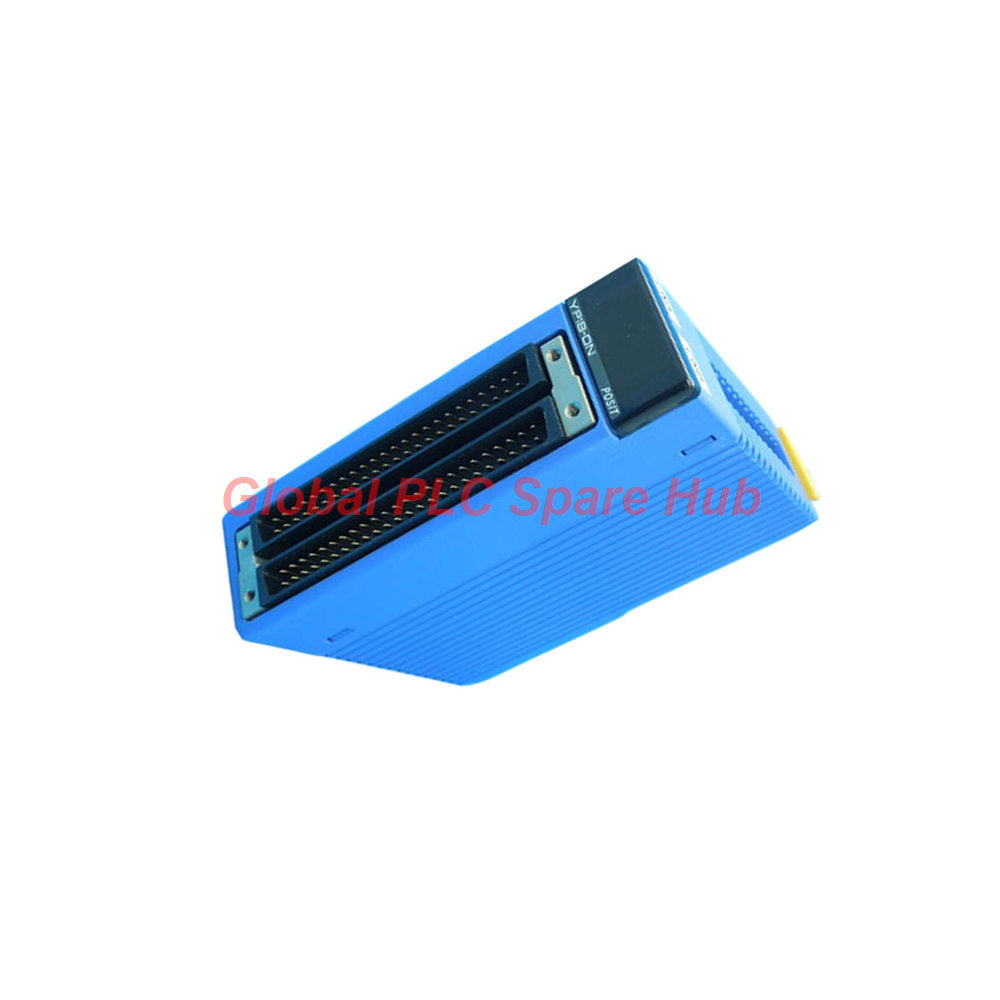

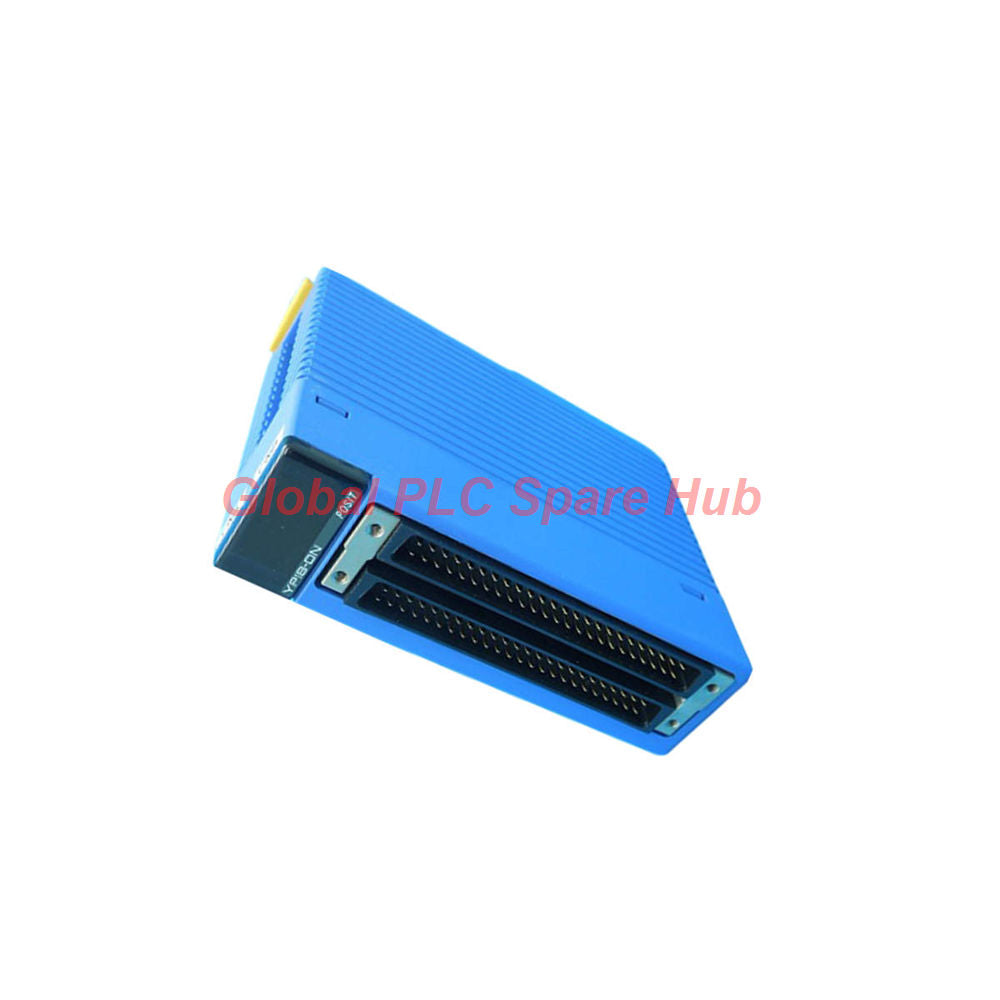

وحدة التحكم في الحركة ذات مخرج النبضات Yokogawa F3YP18-0N

نظرة عامة على المنتج

وحدة Yokogawa F3YP18-0N هي وحدة تحديد مواقع ذات ثمانية محاور لمنصة التحكم القابل للبرمجة Yokogawa FA-M3. تقوم هذه الوحدة بتوليد نبضات أوامر تحديد الموقع عالية السرعة لمحركات المؤازرة (Servo) ومحركات الخطوة (Stepping motor) المتوافقة.

تستخدم الوحدة تحكمًا في أوامر الموقع بحلقة مفتوحة ومخرجات نبضات تفاضلية متوافقة مع معيار RS-422A. كما تدعم تحديد المواقع للمحاور المستقلة والاستيفاء الخطي متعدد المحاور الخاضع للتحكم عبر وحدة المعالجة المركزية (CPU).

يمكن للمهندسين تهيئة مراجع تحديد الموقع، وسرعات الحركة، وملفات تعريف التسارع، وأوقات التباطؤ لتلبية متطلبات الآلات المختلفة. كما تدعم وظائف البحث عن نقطة الأصل (Origin) مرجعية الآلة القابلة للتكرار أثناء بدء التشغيل والاستعادة.

• نوع المنتج: وحدة تحديد مواقع ثمانية المحاور مع مخرجات نبضات متعددة القنوات.
• الطراز: F3YP18-0N
• الشركة المصنعة: شركة يوكوجاوا الكهربائية (Yokogawa Electric Corporation).
• عائلة المنتج: نظام التحكم الصناعي FA-M3.
• الوظيفة الأساسية: التحكم في الموقع متعدد المحاور من خلال توليد نبضات الأوامر.
• توافق المحرك: محركات المؤازرة (Servo) ومحركات الخطوة المتوافقة التي تقبل أوامر النبضات المدعومة.

المواصفات الفنية

ملاحظة الأداء: يعتمد أقصى معدل للنبضات على نوع المحرك وتكوين المخرج المدعوم. تأكد من مواصفات الإدخال للمحرك المختار قبل بدء التشغيل.

بنية التحكم في الحركة

تقوم وحدة F3YP18-0N بتوليد نبضات أوامر الموقع بدلاً من تشغيل المحركات مباشرة. يتطلب كل محور مجموعة محرك ومحرك مؤازرة متوافقة.

• توليد الأوامر: تنسق وحدة CPU الخاصة بـ FA-M3 أوامر تحديد المواقع وتسلسلات الآلة.
• نقل النبضات: ترسل المخرجات التفاضلية أوامر الحركة إلى مدخلات المحرك المتوافقة.
• تنشيط المحرك: تقوم محركات المؤازرة أو محركات الخطوة بتحويل نبضات الأوامر إلى حركة للمحرك.
• مرجعية الآلة: تساعد مدخلات نقطة الأصل والحدود في تحديد مراجع السفر وحدود التشغيل.
• الحركة المنسقة: يدعم الاستيفاء الخطي الخاضع للتحكم عبر CPU الحركة المنسقة عبر محاور متعددة.

ملاحظة هندسية: لا يؤسس توليد الأوامر بحلقة مفتوحة تغذية راجعة للموقع بحلقة مغلقة بحد ذاته. تعتمد دقة المحور الفعلية على المحرك، والميكانيكا، وبنية التغذية الراجعة، وإعداد الآلة.

دليل التثبيت

1. تحقق من منصة التحكم. تأكد من أن القاعدة الحالية لـ FA-M3 ومصدر الطاقة ووحدة المعالجة المركزية وتكوين الفتحة تدعم هذه الوحدة.
2. عزل الطاقة الكهربائية. اتبع إجراءات تأمين السلامة (lockout) في المصنع قبل تركيب أو إزالة أي جهاز.
3. تحقق من تثبيت الوحدة. قم بتركيب الوحدة في فتحة القاعدة المخصصة وفقًا لدليل الأجهزة.
4. قم بتوصيل مخرجات النبضات. استخدم كابلات محمية متوافقة وأسلاك الإشارة التفاضلية المحددة.
5. قم بتوصيل المدخلات الخارجية. قم بتوصيل مفاتيح نقطة الأصل، ومفاتيح حدود السفر، وإشارات الطور Z للمشفر حيثما لزم الأمر.
6. تحقق من إعدادات المحرك. طابق تنسيق النبضات، والترس الإلكتروني، ومنطق الاتجاه، وأقصى تردد للإدخال.
7. افحص التأريض والتوجيه. افصل كابلات إشارة الحركة عن أسلاك المحرك عالية التيار حيثما كان ذلك عمليًا.
8. أكمل فحوصات ما قبل البدء. تحقق من الأسلاك، وتخصيصات المحاور، وحدود السفر، وتشغيل التوقف الطارئ قبل تمكين الحركة.

تنبيه التثبيت: تأكد من تخصيصات الموصلات، ومخططات الأسلاك، ومتطلبات طاقة الوحدة، وإجراءات التثبيت في دليل أجهزة Yokogawa ذي الصلة. لا تقم بإدخال أو إزالة الوحدة أثناء وجود طاقة كهربائية إلا إذا كانت الوثائق تسمح بذلك صراحةً.

التكليف والصيانة

يجب أن يبدأ التكليف بحركة منخفضة السرعة وحدود سفر متحفظة. لا تزد السرعة إلا بعد التأكد من الاتجاه، وموقع المرجع، وسلوك التوقف.

• التحقق من المحور: حرك كل محور بشكل منفصل وتأكد من أن الأوامر الموجبة تنتج الاتجاه المقصود.
• التحقق من النبضات: قارن تردد النبضات المبرمج بتردد الإدخال المقبول للمحرك.
• معايرة نقطة الأصل: تحقق من تفعيل المفتاح، واتجاه البحث، وسرعة البحث، وسلوك الطور Z للمشفر.
• ضبط التسارع: اضبط الملفات التعريفية شبه المنحرفة أو على شكل حرف S لتقليل الصدمات الميكانيكية والاهتزازات.
• اختبار الاستيفاء: تحقق من المسارات المنسقة بسرعة منخفضة قبل تشغيل دورات الإنتاج.
• إدارة النسخ الاحتياطي: احتفظ بنسخ احتياطية تم التحقق منها لوحدة CPU أو ذاكرة Flash ROM وفقًا لإجراءات التكوين المعمول بها.
• الفحص الوقائي: تحقق من الموصلات، وتدريع الكابلات، وإحكام الأطراف، وظروف الخزانة أثناء الصيانة المجدولة.

التشخيص الميداني واستكشاف الأخطاء وإصلاحها

الأعراض الملاحظة	السبب المحتمل	إجراء التشخيص الموصى به
المحرك لا يتحرك	فقدان مخرج النبضات، محرك معطل، خطأ في الأسلاك، أو قفل أمان نشط	تحقق من حالة تمكين المحرك، وتشخيصات الوحدة، وأسلاك النبضات، ومدخلات الحدود.
المحرك يتحرك في الاتجاه الخاطئ	خطأ في تكوين الاتجاه أو عدم تطابق في أسلاك النبضات	تحقق من تنسيق النبضات ومنطق الاتجاه المختار قبل تغيير الأسلاك.
يزداد خطأ الموقع	المحرك يفقد نبضات الأوامر، أو ترس إلكتروني غير صحيح، أو حمل ميكانيكي زائد	قارن نبضات الأوامر بتغذية المحرك الراجعة وافحص الحمل الميكانيكي.
فشل البحث عن نقطة الأصل	قطبية مفتاح غير صحيحة، فشل في المستشعر، اتجاه بحث خاطئ، أو فقدان إشارة الطور Z	راقب حالات الإدخال وتحقق من تسلسل العودة لنقطة الأصل المكون.
تصبح الحركة غير مستقرة عند السرعة العالية	تسارع مفرط، ضوضاء كهربائية، توجيه كابلات سيئ، أو قيود على إدخال المحرك	قلل السرعة، وافحص أسلاك الإشارة التفاضلية، وراجع مواصفات إدخال المحرك.
فقدان دقة الحركة المنسقة	قياس خاطئ للمحور، أوامر استيفاء غير مناسبة، أو مشاكل في التزامن الميكانيكي	تحقق من تحويل النبضات إلى مسافة، ومعلمات المحور، وتسلسل حركة CPU.

مثال عملي: قد تكمل آلة التغليف حركات المحور الواحد بشكل صحيح ولكنها تنحرف أثناء الحركة المنسقة. يجب على المهندس أولاً التحقق من مقياس نبضات كل محور ثم فحص أوامر الاستيفاء والوصلات الميكانيكية.

قيد التشخيص: تساعد هذه الفحوصات في عزل أخطاء التحكم في الحركة الشائعة. لا توفر الوظائف الموثقة للوحدة راسم إشارة مدمج، أو مراقب تغذية راجعة كامل للمحرك، أو تشخيصاً تلقائياً للجذر المسبب للمشكلة.

التوافق وتكامل النظام

• منصة التحكم: مصممة لأنظمة Yokogawa FA-M3 المتوافقة.
• واجهة المحرك: تتطلب محركات مؤازرة أو محركات خطوة تقبل إشارات النبضات التفاضلية المحددة.
• اختيار المحرك: تحقق من تردد النبضات وتنسيق أمر النبضات الذي يدعمه المحرك قبل اختيار مجموعة المحرك.
• المدخلات الميدانية: تحقق من التوافق الكهربائي لمفاتيح نقطة الأصل، ومفاتيح الحدود، وإشارات الطور Z للمشفر.
• برمجة الحركة: تأكد من أن وحدة CPU المثبتة وبيئة البرمجة تدعم أوامر تحديد المواقع وروتينات الاستيفاء المقصودة.
• مشاريع الاستبدال: قارن رقم الطراز الكامل، وترتيب الموصلات، ومتطلبات البرامج الثابتة، وتكوين البرنامج الحالي قبل تغيير الجهاز.

هام: وحدة F3YP18-0N ليست قابلة للتبديل مع كل وحدة تحديد مواقع FA-M3. قد تتطلب الوحدات ذات معدلات الإخراج أو الواجهات أو وظائف التحكم المختلفة تغييرات في البرنامج والأسلاك.

التطبيقات الصناعية النموذجية

• معدات التغليف: تنسيق محاور الفهرسة، والتغذية، والقطع، والنقل.
• آلات التجميع: تنفيذ تسلسلات تحديد المواقع المبرمجة عبر محطات متعددة.
• مناولة المواد: التحكم في محاور تحديد المواقع في أنظمة الالتقاط والوضع والنقل.
• معدات الفحص: نقل قطع العمل أو التركيبات بين مواضع فحص محددة.
• الآلات ذات الأغراض الخاصة: توليد أوامر تحديد مواقع متزامنة للآليات متعددة المحاور المتوافقة.
• أتمتة الإنتاج: دعم الحركة القابلة للتكرار من نقطة إلى نقطة والمسارات الخطية الخاضعة للتحكم عبر CPU.

المواصفات البيئية والامتثال

لا تحدد معلومات المنتج المتاحة نطاق درجة حرارة التشغيل الدقيق، أو درجة حرارة التخزين، أو حدود الرطوبة، أو حدود الاهتزاز، أو مقاومة الصدمات، أو تصنيف حماية الغلاف لهذا التكوين المحدد.

• درجة الحرارة والرطوبة: تحقق من المواصفات العامة المعمول بها قبل التثبيت.
• الحصانة ضد الضوضاء الكهربائية: اتبع توصيات Yokogawa الخاصة بالتأريض، والتدريع، وتوجيه الكابلات.
• الدقة والخطية: تعتمد هذه على نظام الحركة الكامل ولا يتم تحديدها هنا كتقييمات دقة مستقلة للوحدة.
• الشهادات: تحقق من الموافقات المعمول بها ومتطلبات المطابقة مقابل وثائق الشركة المصنعة للطراز الدقيق ومنطقة التثبيت.

لا تفسر أقصى تردد للنبضات أو نطاق نبضات الأوامر على أنه مواصفة دقة ميكانيكية مضمونة.

التعبئة، الضمان، والشحن

• المنتج المورد: وحدة تحديد مواقع Yokogawa F3YP18-0N واحدة، وتخضع لتكوين الطلب المؤكد.
• الملحقات: تتطلب الكابلات، والموصلات، والأدلة، وغيرها من الملحقات تأكيدًا منفصلاً ما لم يتم تضمينها صراحةً في عرض الأسعار.
• الضمان: ضمان لمدة 12 شهرًا بموجب الشروط المتفق عليها مع البائع.
• هدف الإرسال: يتم الشحن في غضون 24-48 ساعة بعد تأكيد الطلب، رهناً بالتحقق من المخزون ومعالجة الدفع.
• طرق الشحن: FedEx أو UPS أو DHL، رهناً بالوجهة وتوافر الخدمة.
• التحقق من الطلب: تأكد من تحديد الطراز، وتفاصيل التعبئة، والمهلة الزمنية، وترتيبات التسليم قبل الدفع.

رؤية مركز قطع الغيار العالمي (Global PLC Spare HUB)

بالنسبة لأنظمة تحديد المواقع ذات الثمانية محاور، يجب على المهندسين تقييم تردد النبضات، والسفر الميكانيكي، وقياس المحرك، وسلوك العودة لنقطة الأصل معاً. معدل النبضات العالي وحده لا يضمن دقة تحديد مواقع أفضل.

رؤية ميدانية 1 — تكرارية نقطة الأصل: إذا عادت آلية النقل إلى مواضع بداية مختلفة، فافحص مفتاح نقطة الأصل وتسلسل الطور Z أولاً. ثم تحقق من سرعة البحث والخلوص الميكانيكي.

رؤية ميدانية 2 — تحديد المواقع عالي السرعة: إذا فقد محور المؤازرة التزامن أثناء الحركة السريعة، فقارن معدل النبضات المأمور به بحد إدخال المحرك. قلل التسارع مؤقتاً لتحديد ما إذا كانت المشكلة ناتجة عن السرعة أو الحمل الميكانيكي.

رؤية ميدانية 3 — التنسيق متعدد المحاور: إذا بدا مسار النقل الخطي مشوهاً، فتأكد من نسبة النبضات إلى المسافة لكل محور. بعد ذلك، تحقق من أوامر استيفاء وحدة CPU وافحص المحاذاة الميكانيكية.

تصف هذه الأمثلة طرق تشخيص عملية بدلاً من حوادث تم التحقق منها تنطوي على تثبيت معين. تعتمد النتائج الفعلية على برنامج التحكم، وتكوين المحرك، وميكانيكا الآلة.

الأسئلة الشائعة

س1: كم عدد المحاور التي يمكن لـ F3YP18-0N التحكم فيها؟

تدعم الوحدة ما يصل إلى ثمانية محاور لتحديد المواقع. يتطلب كل محور تكوين محرك ومحرك مؤازرة متوافق.

س2: ما هي المحركات التي يمكن لهذه الوحدة التحكم فيها؟

تدعم أنظمة المؤازرة وأنظمة محركات الخطوة المتوافقة مع أوامر الموقع. تحقق من واجهة نبضات المحرك وأقصى تردد للإدخال قبل الاختيار.

س3: هل توفر الوحدة تحكماً في الموقع بحلقة مغلقة؟

لا. فهي تولد أوامر موقع بحلقة مفتوحة. يجب أن تعمل أي تغذية راجعة للمحرك بحلقة مغلقة من خلال المحرك المتوافق وبنية التغذية الراجعة الخاصة به.

س4: هل يمكن للوحدة أداء حركة منسقة متعددة المحاور؟

نعم. فهي تدعم الاستيفاء الخطي متعدد المحاور الخاضع للتحكم عبر CPU. تحقق من برنامج الحركة وتكوين المحور قبل تشغيل الحركات المنسقة.

س5: لماذا يفشل المحور في العودة إلى موقعه الأصلي؟

تشمل الأسباب المحتملة تباين مفتاح نقطة الأصل، أو معالجة خاطئة للطور Z، أو خلوصاً ميكانيكياً، أو أخطاء في قياس المحرك. افحص تسلسل العودة لنقطة الأصل والتكرارية في ظل ظروف خاضعة للرقابة.

س6: ما الذي يجب على المهندسين التحقق منه قبل استبدال وحدة موجودة؟

تأكد من رقم الطراز الكامل، وتوافق قاعدة FA-M3، وأسلاك الموصلات، ومتطلبات برنامج وحدة CPU، وواجهة المحرك، وتردد النبضات. قارن البديل مقابل وثائق النظام الأصلي.

س7: كيف يجب على المشترين الاختيار بين تطبيقات محركات المؤازرة ومحركات الخطوة؟

قارن السرعة المطلوبة، وقصور الحمل الذاتي، وأداء تحديد المواقع، وحدود إدخال المحرك، ومتطلبات التغذية الراجعة. غالباً ما تناسب أنظمة المؤازرة التطبيقات الديناميكية المتطلبة، بينما قد تناسب أنظمة الخطوة مهام تحديد المواقع الأبسط.

س8: ما المعلومات التي يجب أن أقدمها عند طلب عرض أسعار؟

قدم رقم الطراز، والكمية المطلوبة، وبلد الوجهة، وطريقة الشحن المفضلة، وأي متطلبات للملحقات. أرفق صورة للملصق المثبت عند تأكيد الاستبدال.

س9: ما هي خيارات الضمان والشحن المتاحة؟

يقدم البائع ضماناً لمدة 12 شهراً وفقاً للشروط المتفق عليها. تتوفر خيارات الشحن عبر FedEx وUPS وDHL، مع تحديد موعد الإرسال خلال 24-48 ساعة بعد تأكيد الطلب، رهناً بتوفر المخزون ومعالجة الطلب.

طلب عرض سعر

تواصل مع Global PLC Spare HUB لتأكيد التوفر، والأسعار، ومدة التوصيل، والتوافق الخاص بوحدة تحديد المواقع ذات الثمانية محاور Yokogawa F3YP18-0N.

يرجى إدراج تفاصيل تطبيقك وتكوين وحدة التحكم الحالية لديك. يمكن لفريقنا المساعدة في مراجعة الطراز المطلوب وترتيبات الشحن قبل تقديم الطلب.
