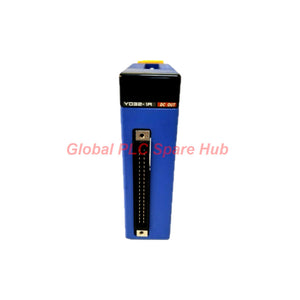

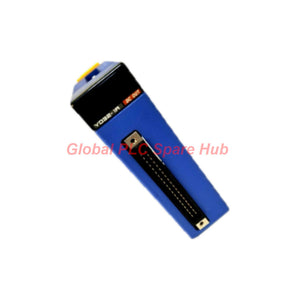

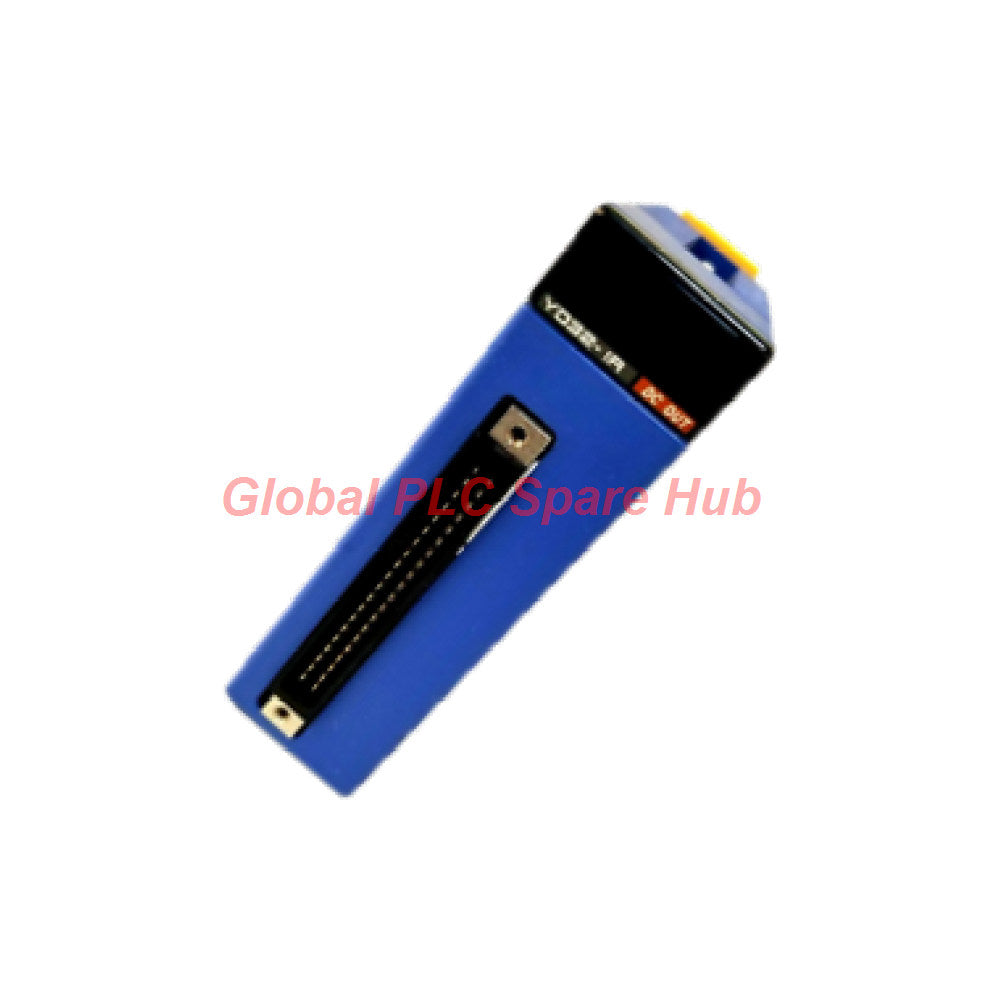

وحدة إخراج الترانزستور Yokogawa FA-M3 طراز F3YD32-1R | حماية 32 نقطة

F3YD32-1R | وحدة مخرجات ترانزستور من يوكوجاوا بـ 32 نقطة

تُعد وحدة F3YD32-1R وحدة مخرجات ترانزستور من يوكوجاوا مصممة للتحكم المنفصل في أنظمة الأتمتة الصناعية.

توفر الوحدة 32 نقطة مخرجات ترانزستور من نوع (source-type) مع عزل بواسطة قارن ضوئي وحماية مدمجة ضد الدوائر القصيرة.

يدعم كل مخرج جهد حمل مقنن يتراوح بين 12 و24 فولت تيار مستمر، مع نطاق تشغيل يتراوح بين 10.2 و26.4 فولت تيار مستمر.

تساعد الحماية الفردية للمخرجات والحماية الحرارية المجمعة المهندسين في تحديد وإدارة الأعطال في جانب المخرجات.

01 | نظرة عامة على بنية المخرجات

عنصر الهندسة	المواصفات
الشركة المصنعة	يوكوجاوا (Yokogawa)
الطراز	F3YD32-1R
نوع المنتج	وحدة مخرجات ترانزستور
تكوين المخرجات	32 نقطة، من نوع (source-type)
التكوين المشترك	8 نقاط لكل طرف مشترك
العزل	عزل بقارن ضوئي
جهد الحمل المقنن	12–24 فولت تيار مستمر
نطاق جهد التشغيل	10.2–26.4 فولت تيار مستمر
أقصى تيار للمخرج	0.1 أمبير لكل نقطة؛ 0.5 أمبير لكل طرف مشترك
أقصى جهد في حالة التشغيل (ON)	0.5 فولت تيار مستمر
أقصى تيار تسرب في حالة الإيقاف (OFF)	0.1 مللي أمبير
زمن الاستجابة	1 مللي ثانية كحد أقصى للتحويل من OFF إلى ON ومن ON إلى OFF
التوصيل الخارجي	موصل واحد بـ 40 سنًا
مصدر الطاقة الخارجي	12–24 فولت تيار مستمر، 60 مللي أمبير
استهلاك التيار الداخلي	170 مللي أمبير عند 5 فولت تيار مستمر
مؤشر حالة المخرج	مؤشر LED، يضيء عند تشغيل المخرج
الوزن	110 جم

02 | كيفية عمل بنية الحماية

تستخدم وحدة F3YD32-1R آليتين للحماية للاستجابة لحالات الأعطال المختلفة.

طبقة الحماية	مبدأ التشغيل	الأثر الهندسي
الحماية من الدوائر القصيرة	تحدد تيار المخرج أو تغلق المخرج المتأثر مؤقتًا.	تعمل الحماية بشكل فردي لكل نقطة مخرج.
الحماية من الحرارة الزائدة	توقف المخرجات عن العمل عندما تتجاوز درجة حرارة عنصر المخرج الحد المسموح به.	تعمل الحماية في مجموعات من ثمانية مخرجات.

الحماية من الدوائر القصيرة لا تغني عن ضرورة إصلاح حالة العطل.

إذا استمرت الدائرة القصيرة، فقد يستمر عنصر المخرج في التسخين حتى يتم تفعيل الحماية الحرارية.

لا تحتوي الوحدة على حامي من زيادة التيار أو مصهر محدد في البيانات المقدمة.

لذلك، يجب على المهندسين تقييم الحماية الخارجية للدائرة وأسلاك الحمل كجزء من التصميم الكامل.

03 | مجموعات الثماني نقاط: حدود مفيدة لاستكشاف الأعطال

تنظم الوحدة الحماية من الحرارة الزائدة في مجموعات من ثمانية مخرجات.

• OUT1–OUT8
• OUT9–OUT16
• OUT17–OUT24
• OUT25–OUT32

يوفر هذا التقسيم نقطة بداية عملية عندما تتوقف عدة مخرجات عن العمل معًا.

إذا تعطلت مخرجات متعددة داخل مجموعة واحدة في وقت واحد، فتحقق من وجود عطل مشترك في الحمل أو حدث حماية حرارية.

إذا تعطلت نقطة واحدة فقط، فابدأ بفحص أسلاك تلك القناة وحملها وحالة المخرج.

هذا نهج تشخيصي، وليس إثباتًا لعطل محدد. أكد السبب من خلال القياسات الكهربائية وحالة وحدة التحكم.

04 | خريطة التطبيقات الميدانية

المعدات أو النظام	مهام المخرجات المحتملة	اعتبارات الاختيار
آلات التجميع	صمامات الملف اللولبي والمشغلات المنفصلة	تحقق من حالة الاستقرار وتيار التحويل لكل حمل.
معدات التعبئة والتغليف	مخرجات تسلسل الماكينة وأوامر المشغلات	تأكد من متطلبات الاستجابة وتجميع المخرجات.
أنظمة النقل	أجهزة التحكم بالتيار المستمر المتوافقة	تحقق من حدود التيار المشترك وسعة الإمداد الخارجي.
مناولة المواد	إشارات تحكم للأجهزة الميدانية المتوافقة	تحقق من أسلاك الحمل والتعرض للدوائر القصيرة.
آلات المعالجة	أوامر منفصلة للصمامات والأجهزة المساعدة	تأكد من جهد المخرج المطلوب وواجهة نوع المصدر (source-type).
خطوط الإنتاج المؤتمتة	إشارات مخرجات منفصلة متعددة	تحقق من تخصيص الإدخال/الإخراج الكامل لـ 32 نقطة.

هذه أمثلة تطبيقية محتملة. تعتمد الملاءمة الفعلية على خصائص الحمل والتصميم الكهربائي للنظام.

05 | قواعد الأسلاك المهمة في الميدان

تعد أسلاك الإمداد والطرف المشترك الصحيحة ضرورية لضمان تشغيل المخرجات بشكل موثوق.

• استخدم مصدر طاقة حمل متوافق بجهد 12–24 فولت تيار مستمر.
• حافظ على كل نقطة مخرج ضمن تصنيف 0.1 أمبير الأقصى.
• حافظ على كل طرف مشترك لمجموعة الثماني نقاط ضمن تصنيف 0.5 أمبير الأقصى.
• تأكد من أن الجهاز الميداني يقبل مخرجات ترانزستور من نوع (source-type).
• تحقق من الموصل ذي الـ 40 سنًا وتجميع الأسلاك قبل التركيب.
• تحقق من القطبية والتوصيلات المشتركة مقابل مخطط الأسلاك المعتمد.
• وفر حماية خارجية مناسبة للحمل الموصل والأسلاك.

متطلب هام لمصدر الطاقة: يجب أن يكون مصدر الطاقة الخارجي ومصدر طاقة الحمل متطابقين.

لا يُسمح بمصادر طاقة منفصلة، حتى عندما يكون لكلا المصدرين نفس الجهد الاسمي.

لا تقم بتشغيل الوحدة حتى يتم التحقق من ترتيب الإمداد الخارجي.

06 | سلوك التوقف عند البرمجة وتوافق وحدة المعالجة المركزية (CPU)

تدعم الوحدة سلوكيات حالة مخرجات مختلفة اعتمادًا على نوع وحدة المعالجة المركزية وتكوينها.

نوع وحدة المعالجة المركزية	السلوك الموصوف في المواصفات
Sequence CPU	الإعداد الأولي هو RESET؛ يمكن تكوين جميع مخرجات الوحدة بشكل جماعي.
BASIC CPU	لا توجد وظيفة إعداد؛ يتم ضبط المخرجات دائمًا على HOLD.
OS-free CPU	الإعداد الأولي هو HOLD؛ يمكن تحديد السلوك لكل مجموعة من ثماني نقاط.

تشير المواصفات إلى التوافق مع جميع أنواع وحدات المعالجة المركزية.

ومع ذلك، لا يزال يتعين مراجعة سلوك المخرج أثناء توقف البرنامج لوحدة المعالجة المركزية والتطبيق الفعلي.

بالنسبة للآلات التي تتطلب حالة آمنة محددة، لا تفترض أن إيقاف البرنامج يزيل كل مخرج تلقائيًا.

07 | سير عمل التشغيل والتشخيص

استخدم اختبارًا مرحليًا للتمييز بين أعطال الأسلاك الميدانية ومشاكل قنوات المخرجات.

1. تأكد من الإمداد: قم بقياس الإمداد الخارجي عند الوحدة والحمل الموصل.
2. تحقق من الحمل: تحقق من جهد الجهاز، وطلب التيار، وحالة الأسلاك.
3. افحص مؤشر LED: قارن مؤشر المخرج مع حالة المنطق المطلوبة.
4. اختبر نقطة واحدة: تحقق من مخرج معروف جيدًا باستخدام حمل اختبار معتمد.
5. قارن المجموعة: تحقق مما إذا كانت المخرجات الأخرى في نفس مجموعة الثماني نقاط متأثرة.
6. راجع الحماية: ابحث في الدوائر القصيرة المستمرة أو احتمالية الإغلاق الحراري.
7. تحقق من سلوك البرنامج: أكد نوع وحدة المعالجة المركزية وسلوك HOLD/RESET المكون.

العرض	الفحوصات الموصى بها
مؤشر LED للمخرج مطفأ	تحقق من أمر البرنامج، وتخصيص القناة، وتكوين حالة المخرج.
مؤشر LED مضاء ولكن الحمل لا يعمل	تحقق من إمداد الحمل، وأسلاك الموصل، والتوصيل المشترك، وحالة الجهاز.
توقف مخرج واحد عن العمل	افحص أسلاك القناة والحمل بحثًا عن دائرة قصيرة أو تيار زائد.
توقف عدة مخرجات في مجموعة واحدة	تحقق من مشكلة في الحمل المشترك أو تفعيل الحماية الحرارية للمجموعة.
عمل المخرجات يصبح متقطعًا	افحص استقرار الإمداد، والأطراف، وحالة الموصل، وسلوك الحمل.
المخرجات تظل نشطة بعد توقف البرنامج	تحقق من سلوك HOLD/RESET الخاص بوحدة المعالجة المركزية وتكوين التطبيق.

مثال ميداني: إذا توقفت ثمانية مخرجات عن العمل بعد عطل في أسلاك المشغل، فتحقق من المجموعة المتأثرة قبل استبدال الوحدة.

افصل الحمل المعطل وفقًا لإجراءات السلامة في الموقع، ثم افحص الإمداد والأسلاك.

بعد تصحيح العطل، تحقق من الاستعادة وفقًا لوثائق الوحدة ووحدة التحكم.

08 | الحدود البيئية

الظرف	المواصفات
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
درجة حرارة التخزين	-20 إلى 75 درجة مئوية
رطوبة التشغيل	10–90% رطوبة نسبية، بدون تكثيف
رطوبة التخزين	10–90% رطوبة نسبية، بدون تكثيف
الغلاف الجوي	خالٍ من الغازات المسببة للتآكل، والغازات القابلة للاشتعال، والغبار الكثيف
جهد التحمل	1500 فولت تيار متردد لمدة دقيقة واحدة بين أطراف التوصيل الخارجية والدائرة الداخلية

حافظ على بيئة تركيب نظيفة وامنع التكثيف داخل خزانة التحكم.

09 | قائمة مراجعة اختيار المهندس

• تأكد من الطراز الدقيق: F3YD32-1R.
• تحقق من أن 32 نقطة مخرج تلبي متطلبات الإدخال/الإخراج للماكينة.
• أكد أن مخرجات الترانزستور من نوع (source-type) تطابق الواجهة الميدانية.
• تحقق من كل حمل مقابل حد 0.1 أمبير لكل نقطة.
• تحقق من إجمالي التيار على كل طرف مشترك لثماني نقاط مقابل 0.5 أمبير.
• أكد أن مصادر الطاقة الخارجية وللحمل تستخدم ترتيب الإمداد المتطابق المطلوب.
• راجع سلوك مخرجات وحدة المعالجة المركزية أثناء توقف البرنامج.
• أكد ترتيب الموصل والأسلاك الحالي.

عند استبدال وحدة موجودة، قارن رقم الطراز الكامل ووثائق الأسلاك قبل التركيب.

رؤية Global PLC Spare HUB

صُممت وحدة Yokogawa F3YD32-1R للتطبيقات التي تحتاج إلى تحكم مكثف في مخرجات التيار المستمر مع حماية مدمجة ضد الدوائر القصيرة.

تفاصيل الاختيار الأكثر أهمية ليست مقتصرة على عدد الـ 32 نقطة.

يجب على المهندسين إيلاء اهتمام وثيق لتصنيف 0.1 أمبير لكل نقطة وحد 0.5 أمبير لكل طرف مشترك.

كما تؤثر مجموعات الحماية الحرارية المكونة من ثماني نقاط على كيفية عزل الفنيين للأعطال أثناء انقطاع الإنتاج.

بالنسبة لمشاريع الاستبدال، يمكن لتوثيق تخصيصات المخرجات وسلوك إيقاف وحدة المعالجة المركزية منع حالات الماكينة غير المتوقعة أثناء التشغيل.

10 | الضمان، الشحن، وعرض الأسعار

• المنتج: وحدة مخرجات ترانزستور Yokogawa F3YD32-1R
• الضمان: ضمان لمدة 12 شهرًا بموجب شروط البيع المعمول بها في Global PLC Spare HUB.
• خيارات الشحن: فيديكس، يو بي إس، ودي إتش إل، خاضعة لتوافر الوجهة.
• هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب والمخزون.
• دعم الاختيار: قدم طرازك الحالي، وتفاصيل الحمل، وتكوين الإدخال/الإخراج لمراجعة التوافق.

اتصل بـ Global PLC Spare HUB للحصول على عرض سعر لوحدة F3YD32-1R والمساعدة في اختيار بديل.

أسئلة مهنية متكررة | الاختيار واستكشاف الأعطال

س1: لماذا يعتبر حد 0.5 أمبير للطرف المشترك مهمًا عند توفر جميع المخرجات الـ 32؟

يخدم كل طرف مشترك ثماني نقاط، لذا يجب التحقق من تيار الحمل لكل مجموعة مشتركة بدلاً من التحقق فقط عبر الوحدة ككل.

س2: هل يمكنني استخدام مصادر طاقة منفصلة للإمداد الخارجي للوحدة وإمداد الحمل؟

لا. تتطلب المواصفات الموردة أن يكون مصدر الطاقة الخارجي ومصدر طاقة الحمل متطابقين. لا يُسمح بالمصادر المنفصلة، حتى عند نفس الجهد.

س3: ماذا يجب أن أبحث عنه إذا توقفت مجموعة من ثمانية مخرجات معًا؟

تحقق من وجود مشكلة في الأسلاك المشتركة، أو دائرة قصيرة مستمرة، أو تفعيل الحماية الحرارية للمجموعة. أكد العطل بالقياسات الكهربائية قبل استبدال الأجهزة.

س4: كيف يجب أن أقيم الوحدة للأحمال الحثية مثل الملفات اللولبية؟

أكد تيار الحمل ومتطلبات التحويل، ثم قيم القمع والحماية الخارجية المناسبة باستخدام وثائق الحمل والنظام. المواصفات الموردة لا تدرج أي حامي مدمج من زيادة التيار.

س5: ماذا يجب أن أتحقق إذا ظلت المخرجات نشطة بعد توقف برنامج وحدة المعالجة المركزية؟

تحقق من نوع وحدة المعالجة المركزية وسلوك HOLD/RESET المكون. يختلف السلوك المحدد بين أنواع وحدات المعالجة المركزية Sequence، وBASIC، وOS-free، لذا تحقق من تكوين النظام الفعلي.
