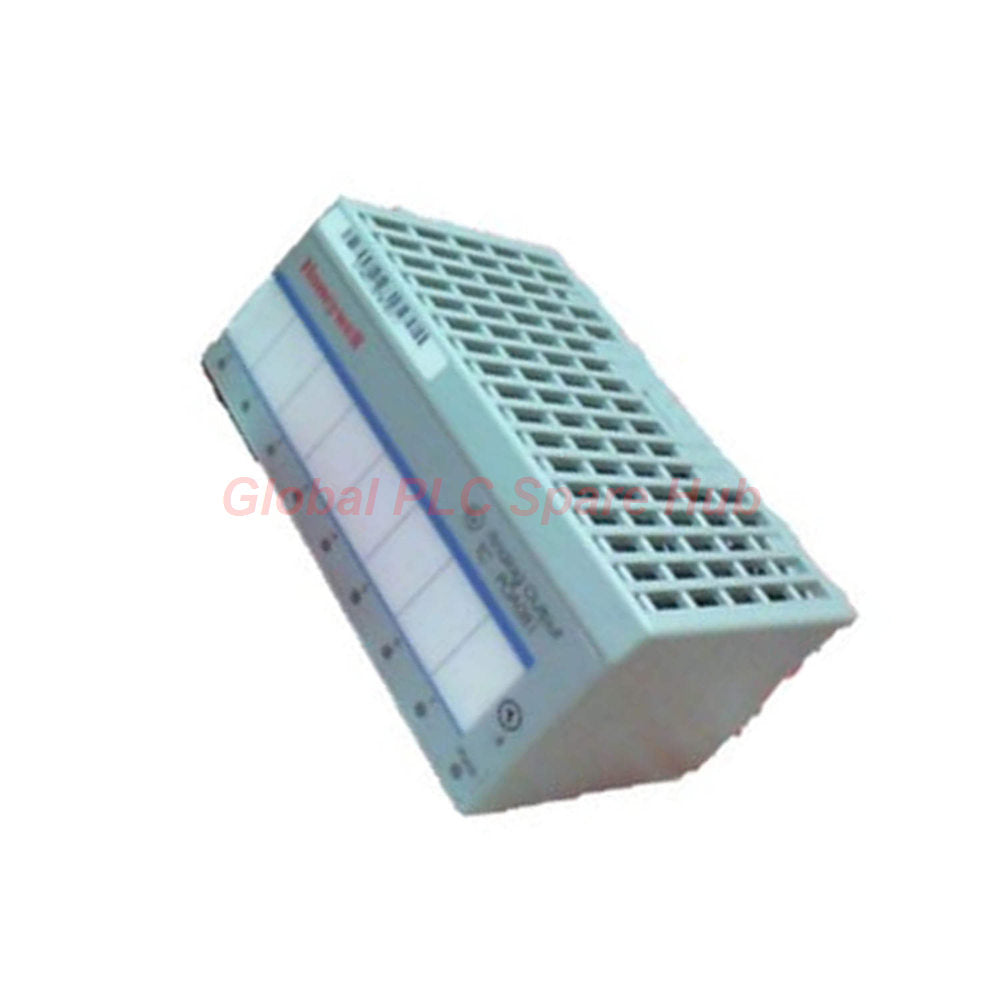

وحدة الإدخال التناظري TC-PIA082 هانيويل آمنة جوهريًا

نظرة عامة على المنتج

تعمل وحدة Honeywell TC-PIA082 كوحدة إدخال تيار تناظرية عالية الدقة وآمنة جوهريًا لمعالجة بيانات الأجهزة الميدانية الهامة.

تحتوي هذه الأجهزة على 8 قنوات إدخال أحادية الطرف مرجعية إلى مسار مشترك واحد لتبسيط مراقبة العمليات الموزعة.

توفر الوحدة عزلًا جلفانيًا متكاملًا عبر ناقل اللوحة الخلفية وخطوط الطاقة للتخلص من التداخل الكهربائي الخطير.

ينشر مهندسو الأجهزة هذه الواجهة لالتقاط إشارات دقيقة للغاية تتراوح من 4 إلى 20 مللي أمبير من مناطق التشغيل الخطرة المتقلبة.

المواصفات الفنية

• تحديد النواة: تحمل علامة Honeywell. رقم الجزء التعريفي الدقيق للكتالوج هو TC-PIA082.
• كثافة القناة: تتميز بـ 8 قنوات إدخال تناظرية أحادية الطرف مدمجة في مصفوفة أجهزة مدمجة ومشتركة واحدة.
• توافق جهاز الإرسال: يدعم الاتصال الهيكلي المباشر بكل من حلقات السلكين وأجهزة الإرسال الميدانية ثلاثية الأسلاك.
• نطاق معالجة الإشارة: يتعامل التقييم الوظيفي القياسي مع نطاق 4 إلى 20 مللي أمبير. تمتد سعة التجاوز الممتدة من 2 إلى 22 مللي أمبير.
• دقة القياس: تستخدم محولًا تناظريًا رقميًا عالي الأداء بدقة 16 بت لضمان دقة تقسيم الإشارة.
• دقة الإرسال: تُظهر خطأ إرسال ضئيلًا يبلغ 0.1% فقط من نطاق إشارة الخرج عند 20 درجة مئوية (293 كلفن).
• المعاملات الحرارية: يتتبع الانجراف الحراري بدقة 0.005% لكل كلفن من مقياس إشارة الخرج النشط.
• الطاقة والتبديد: يتطلب تخصيص حمل وحدة إمداد طاقة 0.95 بينما يولد تبديد طاقة أقصى يبلغ 5.2 واط.
• فئة الحماية البيئية: يوفر غلاف الوحدة القياسي تصنيف IP20 ضد دخول الأجسام الصلبة.
• عتبات الإجهاد الميكانيكي: يتحمل تأثيرات الصدمات القصوى حتى 15 جرامًا على مدى 11 مللي ثانية و2 جرامًا من الاهتزاز الميكانيكي المستمر.
• مقاومة الغلاف الجوي المسبب للتآكل: يتجاوز معايير اختبار غاز التلوث G3 القياسية وفقًا لإرشادات ISA-S71.04-1985.

دليل التثبيت

• الفهرسة الميكانيكية: قم بتدوير قرص مفتاح المفتاح الفيزيائي على قاعدة التركيب بدقة إلى الموضع 3 قبل إدخال الوحدة.
• ربط الهيكل: اضغط الوحدة بشكل مباشر على القاعدة الطرفية حتى تستقر مشابك المحاذاة الهيكلية بأمان.
• متطلبات الغلاف: قم بتثبيت التجميع بأكمله داخل غلاف مقاوم للعوامل الجوية بتصنيف IP54 أو أفضل إذا تم التركيب مباشرة في البيئات الميدانية.
• بروتوكول الحماية: قم بإنهاء دروع القنوات الفردية باستخدام تكوين كابل متعدد النوى محمي لضمان حماية EMC شاملة.
• سلامة تأريض الحلقة: حافظ على معلمات العزل بين القنوات أكبر من 500 فولت لتلبية شهادات السلامة الأساسية.

سهولة تصحيح الأخطاء والصيانة

تقوم واجهة الناقل المدمجة بالإبلاغ عن إنذارات مراقبة العمليات في الوقت الفعلي مباشرة إلى بنية التحكم المركزية تلقائيًا.

يقوم الفنيون بعزل الحلقات النشطة بسرعة أثناء عمليات الفحص المباشر باستخدام معلمات برنامج تحت النطاق وفوق النطاق القابلة للتكوين.

تسمح واجهة القاعدة الطرفية التوصيل والتشغيل باستبدال الوحدات بسرعة دون تغيير كتل توصيل الأسلاك الفيزيائية.

يستخدم هيكل غلاف الوحدة مصفوفات منطق مكونات منخفضة الطاقة لتقليل تراكم الحرارة داخل مساحات الخزانات المغلقة.

ملاحظات التوافق

تتصل هذه الأجهزة بشكل أصلي مع ناقلات الاتصال الآمنة جوهريًا الخاصة بالبائع والمصممة لأنظمة التحكم من Honeywell.

تتأقلم معلمات دائرة الاستقبال الإلكترونية ديناميكيًا مع أجهزة إرسال الضغط ودرجة الحرارة والمستوى القياسية 4-20 مللي أمبير.

توفر البنية التحتية للقاعدة الطرفية توزيع طاقة حلقة آمن جوهريًا مباشرة من خلال مسارات مصفوفة طاقة اللوحة الخلفية الداخلية.

مصفوفة السلامة والشهادات

• تصنيف مناطق خطرة CENELEC: II (1) 2G EEx ia/ib IIB/IIC T4
• الشهادة الأوروبية الرسمية: DMT 99 ATEX E 031 X
• معايير المحاذاة الهيكلية: DIN EN 50014 (1992)، DIN EN 50020 (1994)، و DIN EN 50284 (1997)
• الالتزام بالتوافق الكهرومغناطيسي: إرشادات DIN EN 50081-2، DIN EN 50082-2، و NAMUR NE 21

قائمة التعبئة وشروط الضمان

تحتوي حاوية المصنع على بطاقة وحدة إدخال تيار تناظرية Honeywell TC-PIA082 معتمدة واحدة.

يحتوي صندوق الشحن على غلاف واقي مستهدف مضاد للكهرباء الساكنة بالإضافة إلى ورقة دليل التثبيت الرسمية للأجهزة.

تتضمن وحدة الأجهزة هذه ضمانًا تجاريًا شاملاً لمدة 12 شهرًا يغطي جميع مواصفات الدوائر الداخلية.

تنشط تغطية تتبع الضمان تلقائيًا في اليوم الذي يتم فيه تسليم الشحنة إلى موقعك.

لوجستيات الشحن

تقوم مستودعات التوزيع العالمية لدينا بتنفيذ إجراءات التعبئة والإرسال بعناية في غضون 24 إلى 48 ساعة من تأكيد الطلب.

نحن نقدم خيارات شحن دولي سريع ذات أولوية من خلال شبكات رائدة في الصناعة بما في ذلك FedEx وUPS وDHL.

يراقب العملاء مسارات النقل النشطة في الوقت الفعلي عبر بيانات التتبع الآلية التي يتم إنشاؤها مباشرة في نقاط مغادرة المستودعات.

سيناريوهات التطبيق النموذجية

تنشر مجمعات المعالجة الكيميائية هذه الوحدة لتتبع مستشعرات درجة الحرارة الحساسة الموجودة بالقرب من مفاعلات الغاز القابلة للاشتعال.

تقوم منصات النفط البحرية بدمج الأجهزة لمراقبة أجهزة إرسال الضغط التفاضلي على مجمعات إنتاج النفط تحت سطح البحر.

تستخدم مصانع المعالجة الصيدلانية دقة تتبع 16 بت لمراقبة صمامات التحكم في تدفق الكتلة في غرف الأبحاث المعقمة.

يتكامل بسلاسة مع خزانات تخزين النفط ورفوف تحميل الوقود ومنصات مراقبة الغاز وخلاطات المواد الكيميائية الخطرة.

قدرات التشخيص

تطلق الأجهزة إشارة إنذار فورية لكسر السلك عبر اللوحة الخلفية إذا انخفض تيار الحلقة إلى أقل من 2 مللي أمبير.

يومض مؤشر LED الخاص بحالة القناة الفردية بضوء أحمر ثابت للإشارة إلى كسر سلك محلي على الفور.

تعلم سجلات التتبع الداخلية عن حالة خطأ قصر الدائرة تلقائيًا إذا انخفضت معلمات جهد الحلقة إلى أقل من 4 فولت.

رؤية Global PLC Spare HUB

توفر Honeywell TC-PIA082 وظيفة حاجز أمان من الدرجة الأولى مدمجة مباشرة في تخطيط رف الإدخال/الإخراج الأصلي الخاص بك.

يحمي تصنيف الغاز ISA G3 القوي الدوائر الدقيقة الداخلية من التآكل في المواقع الغنية بالكبريت أو عالية الرطوبة.

من خلال التعامل مع حلقات السلكين وثلاثة أسلاك على بطاقة واحدة، فإنه يقلل من الحاجة إلى تخزين وحدات متخصصة متعددة.

هذه البطاقة عالية الكثافة مثالية لتحديث حلقات التحكم في المصافي القديمة دون إضافة حواجز أمان جوهرية خارجية منفصلة.

دليل الاختيار

تحقق من توافق معلمات حلقة الغلاف الجوي المتفجر تمامًا مع تصنيفات السلامة EEx ia/ib IIC T4.

تأكد من أن مجموعة اللوحة الخلفية المستهدفة توفر سعة طاقة كافية للتعامل مع ميزانية طاقة حمل الوحدة البالغة 0.95.

تأكد من أن ملف تعريف إشارة جهاز الإرسال الميداني الخاص بك يتناسب داخل نوافذ تخصيص التتبع الممتدة من 2 مللي أمبير إلى 22 مللي أمبير.

حدد نماذج إدخال بديلة غير معزولة إذا كان تخطيط الحلقة الخاص بك يتطلب عزلًا جلفانيًا كاملاً بين القنوات الفردية.

الأسئلة المتكررة (FAQ)

سؤال: كيف تشير الوحدة إلى كسر سلك مادي أو حلقة جهاز إرسال فاشلة في الميدان؟

إجابة: تطلق الأجهزة إنذارًا لناقل اللوحة الخلفية وتضبط مؤشر LED الخاص بالقناة المتأثرة على حالة الوميض الأحمر على الفور.

سؤال: هل يمكنني تثبيت بطاقة إدخال التيار التناظرية هذه مباشرة في لوحة تركيب خارجية مفتوحة؟

إجابة: لا، البطاقة الأصلية تحمل تصنيف IP20 وتتطلب غلاف تركيب بتصنيف IP54 أو أعلى للاستخدام الميداني.

سؤال: ما هي قيم العتبة التي تستخدمها تشخيصات الدائرة الداخلية لتحديد خطأ قصر الدائرة؟

إجابة: تسجل الوحدة تلقائيًا خطأ قصر الدائرة عندما ينخفض جهد حلقة القناة إلى أقل من 4 فولت.

سؤال: هل يوجد عزل جلفاني كامل بين قنوات الإدخال التناظرية الثمانية الفردية على هذه البطاقة؟

إجابة: لا، تُرجع المدخلات إلى مسار مشترك واحد؛ يوجد العزل الجلفاني فقط بين المدخلات واللوحة الخلفية أو ناقل الطاقة.

سؤال: ما هو الغرض من قرص مفتاح المفتاح اليدوي الموجود على قاعدة التركيب الطرفية؟

إجابة: يضمن ضبط مفتاح المفتاح على الموضع 3 التشفير الميكانيكي الصحيح، مما يمنع إدخال أنواع وحدات غير صحيحة في الفتحة.
