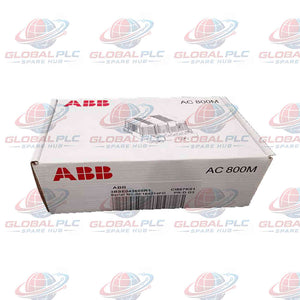

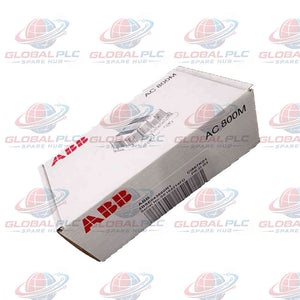

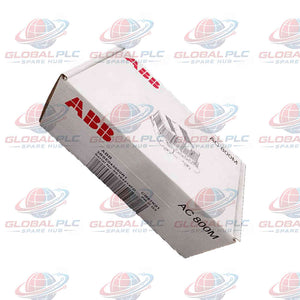

CI867K01 3BSE043660R1 واجهة Modbus TCP من ABB AC 800M

نظرة عامة

وحدة CI867K01 (رقم القطعة: 3BSE043660R1، اسم طراز ABB: CI867AK01) هي نظام فرعي لواجهة اتصال إيثرنت عالي الأداء مصمم لخط وحدات التحكم AC 800M. تعمل هذه الوحدة كبوابة Modbus TCP مزدوجة لإيثرنت (master/slave)، وتتيح تبادل البيانات الحتمي السلس بين هياكل أتمتة النظام 800xA ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) الخاصة بالجهات الخارجية، وعدادات الطاقة، ومحركات التردد المتغير، أو منصات الأجهزة الذكية عبر شبكات IEEE 802.3 القياسية.

يوفر تجميع CI867K01 حزمة أجهزة كاملة تتكون من وحدة معالجة الاتصال CI867A ووحدة اللوحة الأساسية المخصصة TP867. بفضل واجهتي إيثرنت RJ45 المزدوجتين، يدعم النظام الفرعي عمليات master و slave في وقت واحد مع تخفيف معالجة حزمة الشبكة من وحدة المعالجة المركزية لوحدة التحكم الرئيسية.

تكامل CEX-Bus وتنفيذ النظام

• يتم تركيبه مباشرة على سكة تمديد CEX-Bus الخاصة بوحدة AC 800M باستخدام مجموعة قفل اللوحة الأساسية TP867.
• يدعم كتل أوامر قراءة/كتابة Modbus TCP غير المتزامنة (FC1، FC2، FC3، FC4، FC5، FC6، FC15، FC16).
• يعزل معالجة تحويل البروتوكول بالكامل داخل وحدة CI867A، مما يحافظ على سرعة تنفيذ وحدة التحكم.
• يسهل حلقات استقصاء Modbus TCP متعددة Master عبر شبكات إيثرنت مزدوجة معزولة في وقت واحد.

تطبيقات تكامل المعدات الميدانية والمستهدفة

• مراقبة طاقة المحطات الفرعية: ربط النظام 800xA بالمرحلات الواقية، وعدادات جودة الطاقة، ووحدات القطع الرقمية.
• تكامل شبكة VFD: التحكم في محركات السرعة المتغيرة ذات الجهد المتوسط عبر خطوط المعالجة عبر شبكة إيثرنت متعددة النقاط.
• بوابة الوحدة المعبأة: دمج حزم الوحدات الخارجية (المبردات، الضواغط، منصات معالجة المياه) التي تعمل ببروتوكول Modbus TCP في منطق التحكم المركزي لنظام DCS.
• إدارة التدفئة والتهوية وتكييف الهواء والمباني: ربط البيانات بين الشبكات الصناعية وأجهزة التحكم في مرافق المصانع عبر بروتوكولات مختلفة.

قدرات التشخيص ومعالجة الأعطال

• تشير مؤشرات حالة LED في اللوحة الأمامية إلى حالات التشغيل/الفشل (RUN/FAIL)، وصحة CEX-Bus، وحالة رابط/نشاط إيثرنت لكل منفذ.
• أعلام صحة الاتصال البرمجية مدمجة في برنامج Control Builder للكشف التلقائي عن انتهاء المهلة.
• تتتبع عدادات التشخيص انقطاعات اتصال المقبس، وعدد إطارات CRC غير الصالحة، ومخازن الطلبات غير المعترف بها في الوقت الفعلي.
• يدعم الصيانة الساخنة عبر الإنترنت، مما يسمح بتبديل الوحدة دون مقاطعة الوحدات المجاورة على سكة CEX-Bus.

رؤية Global PLC Spare HUB

عند دمج واجهة CI867K01 في شبكات المصانع الكبيرة، تعد إدارة موارد المقبس أمرًا بالغ الأهمية لمنع استنفاد الاتصال. من الأخطاء الهندسية الشائعة في هياكل Modbus TCP المعقدة تعيين أوقات دورة قصيرة جدًا (أقل من 50 مللي ثانية) لكتل معاملات Master المتعددة، مما يؤدي إلى إرباك مخزن TCP الداخلي لأجهزة Slave التابعة لجهات خارجية.

خلال توسيع مصنع كيميائي، لاحظ فريق هندسي إنذارات متقطعة لانتهاء مهلة المقبس على وحدة CI867K01 تم تشغيلها حديثًا وربطها بـ 16 جهاز مراقبة طاقة رقمي. كشف تحليل تتبع الشبكة أن أجهزة Slave كانت تقطع الاتصالات بسبب دفعات طلبات سريعة وغير متزامنة. من خلال إعادة هيكلة مجموعة تنفيذ Control Builder لتأجيل دورات استقصاء المعاملات وتجميع عناوين السجل المتتالية في كتل قراءة FC3 واحدة، انخفضت حركة مرور الشبكة بنسبة 65%، مما أدى إلى إنشاء اتصال مستقر بدون فقدان عبر جميع العقد المتصلة.

الشحن والتعبئة وشروط الضمان

• تغطية الضمان: محمية بضمان استبدال كامل لمدة 12 شهرًا من المصنع ساري المفعول من تاريخ الشحن.
• البريد السريع العالمي ذو الأولوية: يتوفر الشحن الدولي السريع عبر FedEx و UPS و DHL Express.
• إرسال الطلبات: يتم تجهيزها وشحنها من مخزون المستودع في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.

الأسئلة الشائعة حول الاختيار والتطبيق

ما هي العناصر المتضمنة في حزمة الأجهزة المصنعية CI867K01؟

تحتوي الحزمة على وحدة معالجة اتصالات CI867A واحدة ولوحة أساسية TP867 CEX-Bus مطابقة مطلوبة للتركيب على رف وحدة التحكم.

هل يمكن تكوين كلا منفذي إيثرنت في وحدة CI867A على شبكات IP فرعية مختلفة؟

نعم، يعمل المنفذ 1 والمنفذ 2 كواجهات شبكة مستقلة، مما يسمح للوحدة بإنشاء جسر للاتصالات بين شبكتي Modbus TCP فرعيتين معزولتين في وقت واحد.

كيف يقوم مهندسو التحكم بتشخيص انقطاعات الاتصال التي تحدث على عقد Modbus TCP Slave معينة؟

راقب معلمة إخراج الحالة الخاصة بكتلة وظائف Modbus TCP داخل Control Builder؛ تشير رموز الحالة مثل -7001 أو -7002 إلى انتهاء مهلة اتصال المقبس أو إطارات الاستجابة غير الصالحة من عناوين IP الخاصة بـ Slave الهدف.

هل CI867K01 متوافق مع نماذج وحدة المعالجة المركزية AC 800M القديمة أثناء تحديثات النظام؟

نعم، بشرط أن يدعم إصدار البرامج الثابتة للنظام الذي يعمل على مجموعة وحدة المعالجة المركزية الرئيسية مكتبة أجهزة CI867A ضمن Compact Control Builder أو أدوات برامج هندسة النظام 800xA.

كم عدد أجهزة Modbus TCP Slave التي يمكن ربطها بقناة وحدة CI867A واحدة؟

بينما يسمح الطبقة المادية للشبكة بتوسيع طوبولوجيا إيثرنت القياسية، تعتمد أداء البرامج على أوقات دورة المعاملات؛ يضمن تحديد كل قناة واجهة بـ 10 إلى 15 وحدة Slave نشطة أوقات استجابة مثالية.
