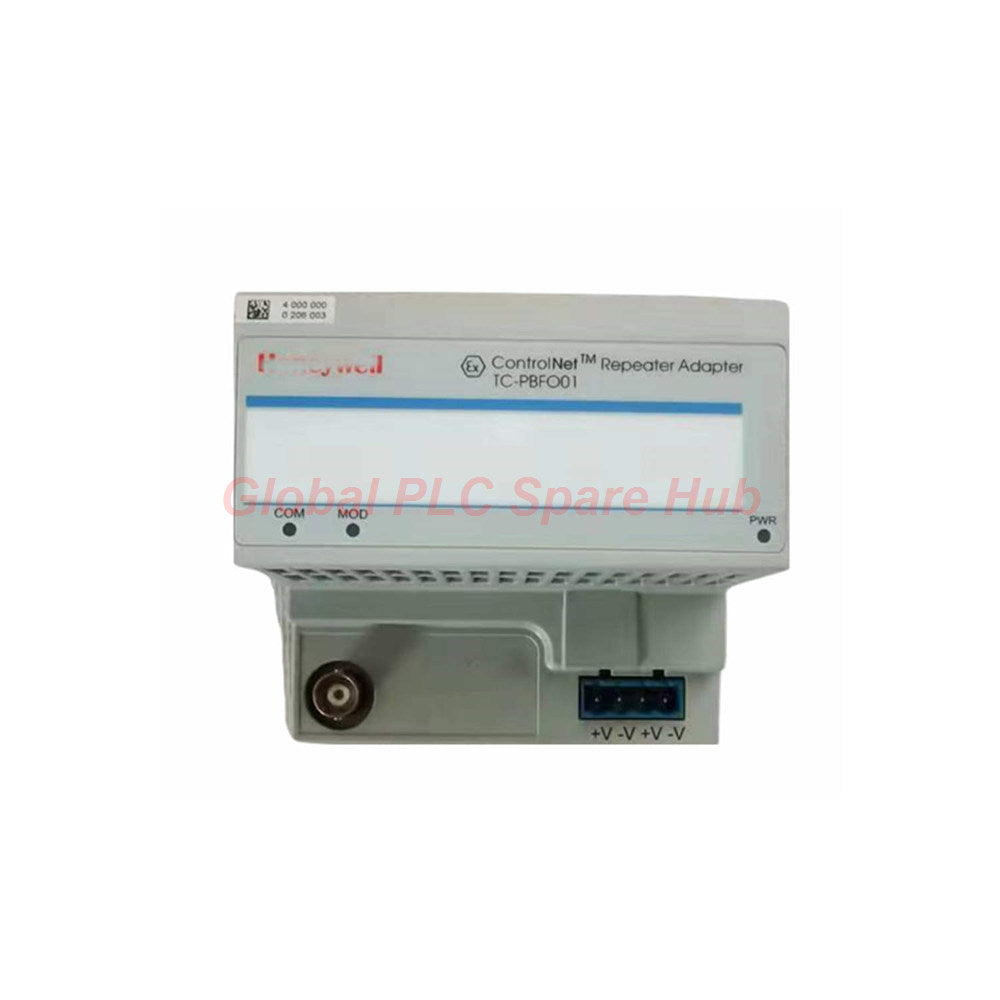

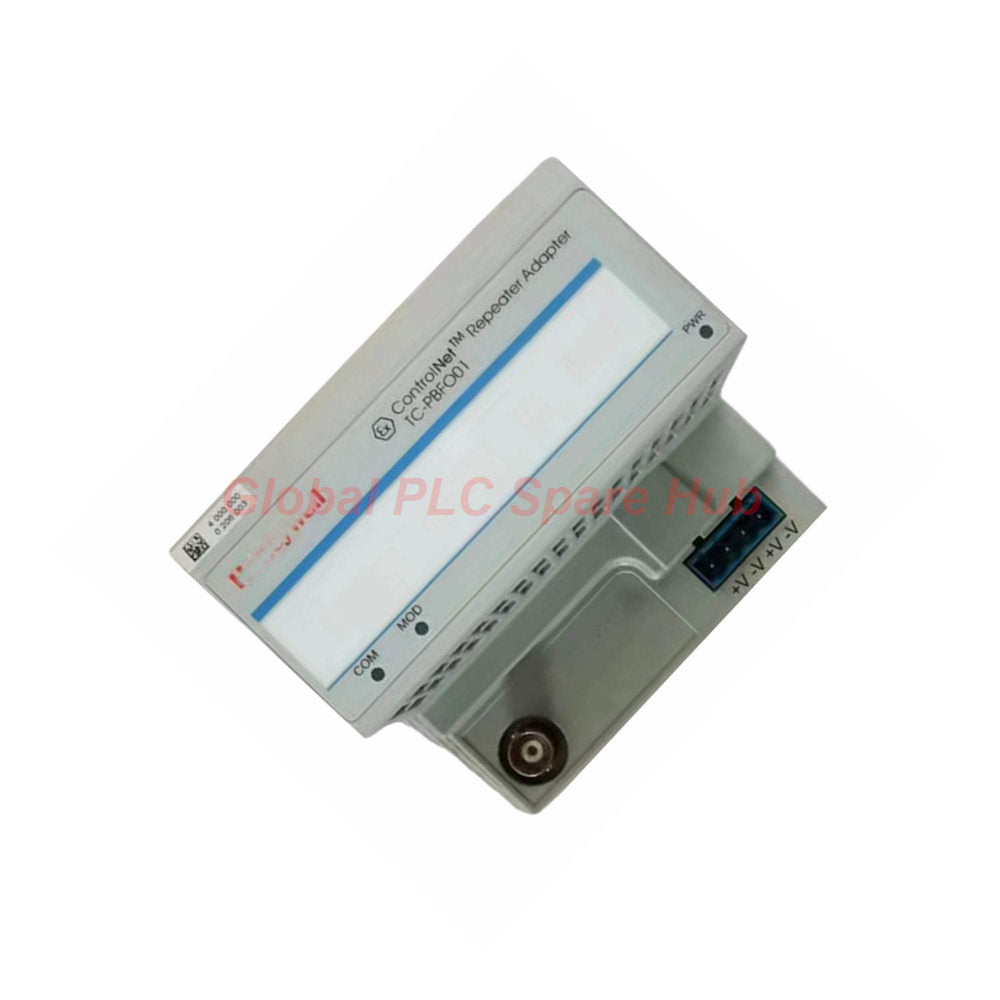

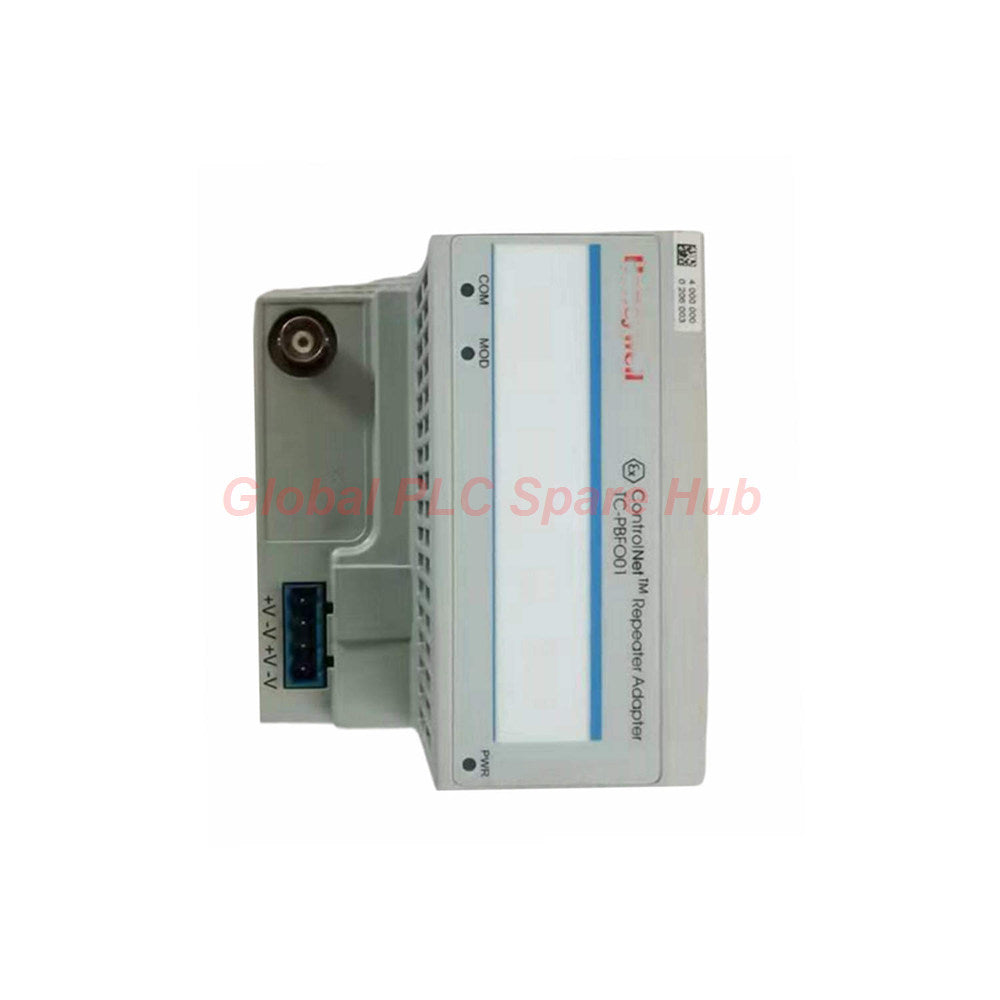

محول مكرر هانيويل كنترول نت TC-PBFO01 | وحدة الألياف

نظرة عامة على المنتج

تُعد TC-PBFO01 من Honeywell مهايئًا لمكرر ControlNet مصممًا للمواقع الخطرة. يتيح هذا الجهاز شبكات صناعية موثوقة وآمنة جوهريًا مع دعم وحدة الألياف.

تدعم هذه الوحدة اتصالاً عالي السرعة بمعدل 5 ميجابت/ثانية وتتكامل بسلاسة مع معماريات ControlNet. قم بتنزيل ورقة البيانات للحصول على إرشادات التثبيت ورسوم بيانية للأسلاك.

رؤية Global PLC Spare HUB

تضمن TC-PBFO01 نقل إشارة عالي السرعة وبدون انقطاع في البيئات المتفجرة والصناعية.

مثالي للمحطات الصناعية، النفط والغاز، المعالجة الكيميائية، وتطبيقات الشبكات الحرجة للسلامة.

تفصيل التكوين

• رقم الموديل: TC-PBFO01
  • النوع: مهايئ مكرر ControlNet
  • سعة وحدة الألياف: وحدتان
  • جهد الإدخال (مزود طاقة IS): Ui 9.5Vdc, Ii 1A, Ci 120nF
  • الناقل الداخلي (TTL): Uo 5.4Vdc, Io 201 mA, Po 1.09 W
  • الناقل الخارجي: ControlNet الإصدار الدولي 1.5، آمن جوهريًا
  • معدل الاتصال: 5 ميجابت/ثانية
  • عزل غلفاني: ناقل TTL / مزود الطاقة، ControlNet / مزود الطاقة
  • درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية
  • درجة حرارة التخزين: -20 درجة مئوية إلى +100 درجة مئوية
  • فئة الحماية: IP20 (استخدم غلاف IP54+ للتركيب الميداني)
  • الوزن: 0.319 كجم (0.70 رطل)
  • الأبعاد (الارتفاع × العرض × العمق): 92 × 94 × 87 مم
  • حجم السلك: 12 AWG كحد أقصى
  • الشهادات: DMT 99 ATEX E 036 X، CENELEC II (1) 2G EEx ia/ib IIB/IIC T4
  • الضمان: 12 شهرًا

المواصفات الفنية

• استهلاك الطاقة: حمل وحدة إمداد طاقة واحدة، تبديد 8 وات
• مرشح الترددات العالية: f = 900 كيلوهرتز للناقل الخارجي
• اختبار الصدمات: 15g ذروة، 11 مللي ثانية
• اختبار الاهتزاز: 2g عند 10-500 هرتز
• اختبار تلوث الغاز: ISA-S71.04-1985، المستوى G3
• الظروف المناخية: DIN IEC 721
• التوافق الكهرومغناطيسي: DIN EN 50081-2 / 50082-2، NAMUR NE 21
• مطابقة CE: لم يتم التحديد بعد

إرشادات التثبيت

• يجب التركيب في غلاف آمن ومصنف للمناطق الخطرة (IP54+).
• استخدم وحدات الألياف المناسبة وفقًا لمواصفات ControlNet.
• قم بتوصيل خطوط الطاقة الآمنة جوهريًا ضمن المعايير المعتمدة.
• تحقق من العزل الغلفاني بين الناقلات ومصدر الطاقة.
• تحقق من درجة الحرارة المحيطة وحدود الصدمات/الاهتزاز قبل النشر.

إمكانية التشخيص

• تضمن سلامة الإشارة المستمرة عبر شبكات ControlNet.
• تدعم التشغيل الآمن جوهريًا في الأجواء المتفجرة.
• اتصال عالي السرعة 5 ميجابت/ثانية يقلل من زمن الانتقال للأنظمة الحرجة.
• متوافق مع أجهزة الحقل في المواقع الخطرة وشبكات الأتمتة الصناعية.
• مؤشرات LED للمراقبة والتشخيص لحالة التشغيل واكتشاف الأعطال.

تطبيقات نموذجية

• مناطق النفط والغاز الخطرة التي تتطلب شبكات آمنة جوهريًا
• المصانع الكيميائية مع تكامل ControlNet بالألياف الضوئية
• شبكات الأتمتة الصناعية في الأجواء المتفجرة
• مكرر إشارة عالي السرعة للأنظمة الموزعة الحرجة للسلامة
• التكامل مع أنظمة Honeywell Experion أو TMR للسلامة

التعبئة والشحن

• 1 × مهايئ مكرر ControlNet TC-PBFO01
• تغليف المصنع مع وثائق الفحص والمطابقة
• الشحن عبر FedEx، UPS، DHL
• الإرسال في غضون 24-48 ساعة

الأسئلة الشائعة

كم عدد وحدات الألياف التي يمكن لـ TC-PBFO01 دعمها؟

يدعم وحدتين من الألياف لنقل البيانات عالي السرعة.

هل TC-PBFO01 مناسب للمناطق الخطرة؟

نعم، إنه آمن جوهريًا ومعتمد لبيئات المنطقة 1 والمنطقة 2.

ما هو معدل الاتصال الذي تدعمه الوحدة؟

يوفر اتصال ControlNet عالي السرعة بمعدل 5 ميجابت/ثانية.

هل يمكنه تحمل درجات الحرارة والاهتزازات القصوى؟

نعم، يعمل من -20 درجة مئوية إلى +70 درجة مئوية ويتحمل اختبارات الاهتزاز 2g والصدمات 15g.

هل توفر الوحدة عزلًا غلفانيًا؟

نعم، يوجد عزل بين ناقل TTL وControlNet ومصدر الطاقة.
