STBDDI3725KS شنايدر موديكون مجموعة إدخال رقمي STB 24VDC 16-إدخال

Manufacturer: Schneider Electric
Product No.: STBDDI3725KS
Condition： متوفر بالمخزون
Product Type: طقم الإدخال الرقمي
Product Origin: FR
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

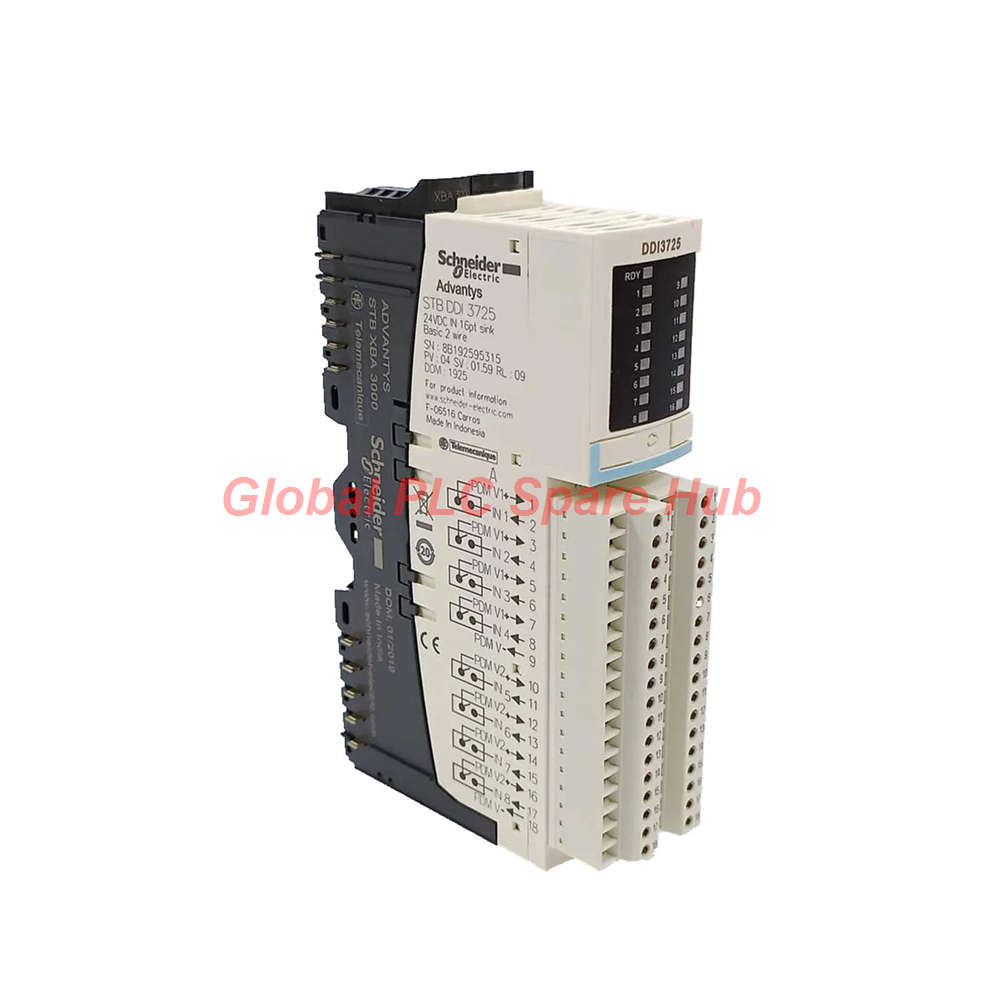

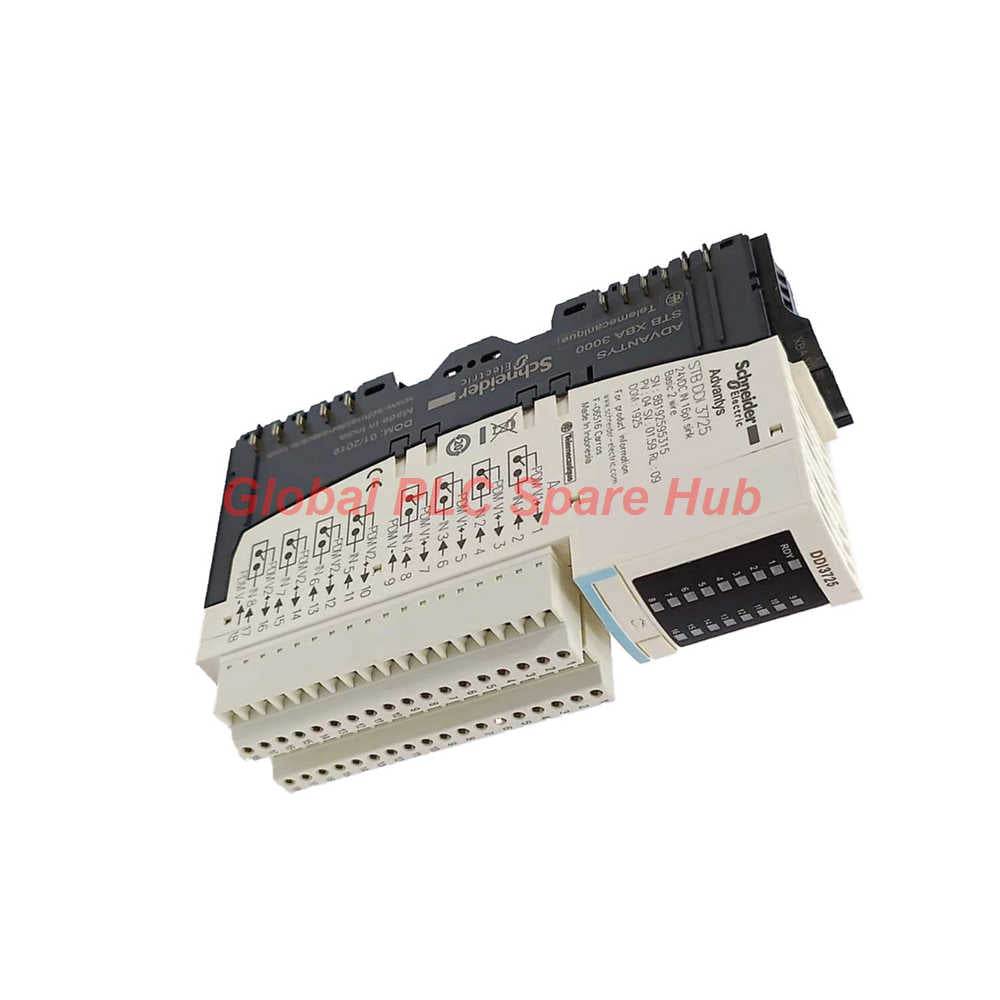

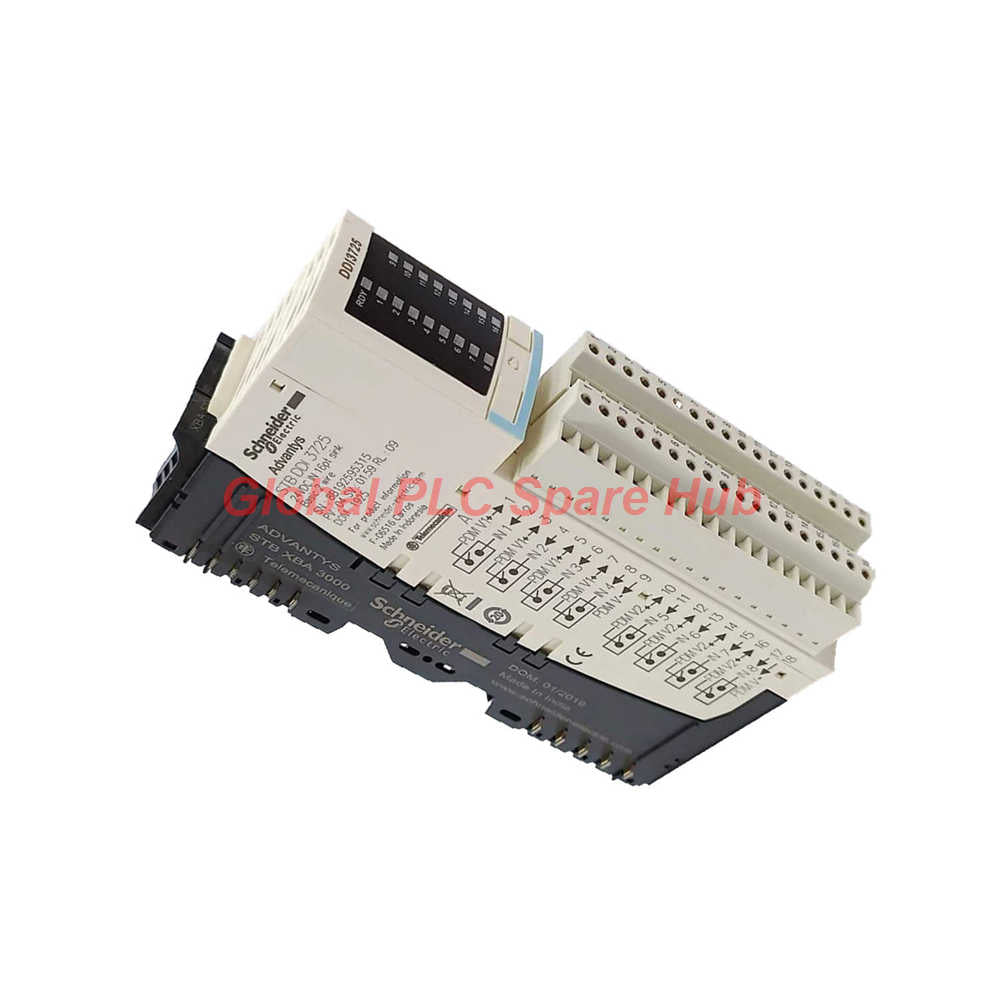

تُعد وحدة Schneider Modicon STB STBDDI3725KS بمثابة مجموعة إدخال رقمية أساسية عالية الأداء ضمن حلول الإدخال/الإخراج الموزعة Modicon STB. تقوم هذه الوحدة بمعالجة 16 إشارة إدخال منفصلة، وتحويل إشارات المستوى الميداني 24V DC إلى بيانات موثوقة. تم تصميمها بوحدات نمطية، مما يضمن دمجًا سلسًا في بنى التحكم الصناعية المعقدة. تصميمها المدمج وقدراتها التشخيصية يجعلها ضرورية لعقد الأتمتة الموزعة.

المواصفات الفنية

العلامة التجارية: شنايدر إلكتريك
السلسلة: Modicon STB
الموديل: STBDDI3725KS
عدد المدخلات المنفصلة: 16 قناة
جهد الإدخال: 24 فولت تيار مستمر اسمي (نطاق الحالة 1 من 11 فولت إلى 30 فولت)
منطق الإدخال: موجب (مصدر)
وقت الاستجابة: 2 مللي ثانية (من إيقاف إلى تشغيل ومن تشغيل إلى إيقاف)
حماية الإدخال: مقاومة محدودة مع فيوز تأخير زمني مدمج 5 أمبير على PDM
العزل: 1500 فولت تيار متردد بين القنوات وخط الحافلة المنطقية
نطاق درجة الحرارة: -25 درجة مئوية إلى 70 درجة مئوية (-13 درجة فهرنهايت إلى 158 درجة فهرنهايت)
التصنيف البيئي: IP20، درجة التلوث 2
المقاومة: مصنفة لبيئات عالية الاهتزاز (3 جيجا/5 جيجا) والصدمات

التثبيت والصيانة والتوافق

التثبيت: يتم تركيبه مباشرة على قضبان DIN المتماثلة 35 مم.
النمطية: يدعم التبديل السريع (مع وحدات NIM الأساسية) لتقليل وقت التوقف عن العمل للصيانة.
التوافق: مصمم لقاعدة الإدخال/الإخراج STBXBA3000 ووحدات توزيع الطاقة STBPDT3100/3105.
التشخيصات: مزود بمصباح LED لحالة RDY و 16 مصباح LED لحالة القناة الفردية.
مُضمن: يأتي مع موصل STBXTS1180 ذو 18 طرفًا من النوع اللولبي.

الشهادات والشحن

المعايير: EN/IEC 61131-2 النوع 3، يحمل علامة CE.
الموافقات: UL، CSA، و FM الفئة 1 القسم 2.
الضمان: ضمان شامل من الشركة المصنعة لمدة 12 شهرًا.
الخدمات اللوجستية: شحن آمن عبر FedEx، UPS، و DHL.
الإرسال: معالجة وإرسال مضمونة في غضون 24-48 ساعة.

سيناريوهات التطبيق النموذجية

مراقبة والتحكم في أنظمة النقل عالية السرعة.
التحكم الموزع بالآلة في خلايا التصنيع الآلي.
مناولة المواد وخطوط الفرز عالية الدقة.
أنظمة الواجهة والروبوتات الصناعية وأنظمة التغذية الراجعة.

دليل الاختيار

تحقق من تكوين جزيرة Modicon STB قبل الشراء.
تأكد من أن وحدة الطاقة تتطابق مع متطلبات نظام 24 فولت تيار مستمر.
تأكد من توافق مستشعرات المجال مع معايير مصادر المنطق الإيجابي.

نظرة عامة على Global PLC Spare HUB

يُنصح بشدة بوحدة Modicon STB STBDDI3725KS للأنظمة التي تتطلب كثافة إشارة عالية وصيانة سريعة. يتيح دمجها مع قاعدة STBXBA3000 التبديل السريع الفعال، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR) في بيئات الإنتاج الحرجة. تعتبر هذه الوحدة مناسبة تمامًا لعقد الأتمتة المعقدة في آلات التعبئة والتغليف والسيارات واللوجستيات.

الأسئلة الشائعة

ماذا يجب أن أتحقق إذا فشل ضوء LED للقناة في الإضاءة؟
تحقق من أن الجهاز الميداني يوفر 11-30 فولت تيار مستمر. تحقق من أسلاك طرف STBXTS1180 بحثًا عن توصيلات مفكوكة وتأكد من أن ضوء LED لحالة RDY يشير إلى طاقة الجزيرة.

هل يمكن لهذه الوحدة أن تحل محل وحدات الإدخال الرقمية الأخرى؟
وحدة STBDDI3725KS خاصة بسلسلة Modicon STB. تأكد من أن تكوين برنامج التحكم الخاص بك يتطابق مع معرف الوحدة الفيزيائية لمنع أخطاء الاتصال بالحافلة.

هل هذه المجموعة جاهزة للتثبيت الفوري؟
نعم. تتضمن الحزمة الوحدة والقاعدة والموصل. أنت تحتاج فقط إلى سكة DIN قياسية لبدء التكامل.

لماذا يعتبر المنطق الإيجابي مهمًا؟
المنطق الإيجابي هو المعيار في الأتمتة العالمية. يضمن اكتمال الدائرة إلى الأرض عند التنشيط، مما يوفر حالة إشارة موثوقة في حالة الفشل الآمن.
