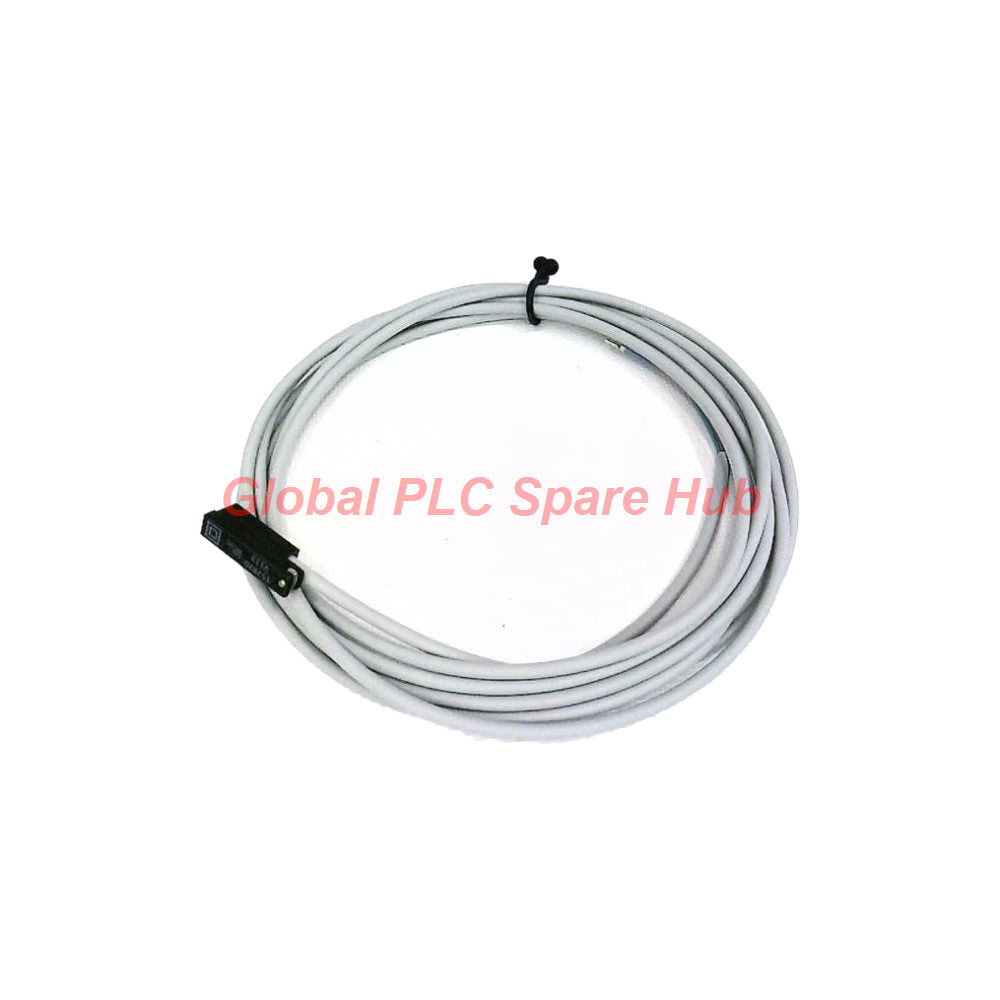

مستشعر تقارب مغناطيسي بفتحة T للمشغل الهوائي، طراز SME-8-K-LED-230 من فيستو (FESTO)

Manufacturer: Festo
Product No.: SME-8-K-LED-230
Condition： متوفر بالمخزون
Product Type: مستشعر القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

رؤى من Global PLC Spare HUB

يواجه فنيو الصيانة الميدانية بشكل متكرر مشاكل متقطعة في التغذية الراجعة للموضع في تطبيقات الأسطوانات الهوائية عالية السرعة بسبب الانجراف المغناطيسي أو عدم كفاية التثبيت في المسار. استناداً إلى خبرتنا العملية في استكشاف أخطاء الأتمتة وإصلاحها، يوفر مستشعر القرب المغناطيسي FESTO SME-8-K-LED-230 أداء تبديل موثوقاً لمشغلات T-slot القياسية. وبفضل هيكله القوي بمعيار IP68 ونطاق تشغيله الواسع من 3 فولت إلى 230 فولت تيار متردد/مستمر، فإنه يُعد خياراً مثالياً للآلات المؤتمتة القديمة والحديثة على حد سواء.

بنية المنتج الأساسية

مصمم خصيصاً للمشغلات الهوائية والمحركات الخطية ذات المسار القياسي T-slot.
يستخدم مبدأ قياس مغناطيسي يعتمد على مفتاح القصب (Reed) الموثوق للتبديل عن طريق التلامس المباشر.
مجهز بمؤشر LED أصفر عالي الوضوح لتتبع حالة التشغيل لحظياً.
يتميز بكابل مرن بطول 2.5 متر من مادة TPE-U(PUR) مع نهايات مفتوحة.

مصفوفة الأداء الفني

المعلمة الفنية	تفاصيل المواصفات
العلامة التجارية	FESTO
الموديل	SME-8-K-LED-230
السلسلة	سلسلة SME-8
نوع المنتج	مستشعر القرب
مبدأ القياس	مفتاح القصب (Reed) المغناطيسي
مخرج التبديل	تلامسي، مفتاح مفتوح طبيعياً (N/O) ثنائي القطب
نطاق جهد التشغيل	3 فولت إلى 230 فولت تيار متردد / مستمر
أقصى تيار للمخرج	120 مللي أمبير
أقصى قدرة تلامس	10 فولت أمبير للتيار المتردد / 10 وات للتيار المستمر
تردد التبديل	بحد أقصى 500 هرتز
انخفاض الجهد	≤ 3.9 فولت
قابلية التكرار / دقة التكرار	± 0.1 مم
زمن التشغيل / زمن الإيقاف	2 مللي ثانية / 0.03 مللي ثانية
نطاق درجة الحرارة المحيطة	-30 درجة مئوية إلى 60 درجة مئوية
فئة الحماية والهيكل	تصنيف IP68، هيكل من PET والفولاذ المقاوم للصدأ
عزم الربط	0.2 نيوتن متر للتثبيت بمشبك T-slot

إرشادات التركيب والإعداد

قم بتركيب المستشعر طولياً في مسار T-slot الخاص بالمشغل من أي من الطرفين.
ضع وحدة الاستشعار بالقرب من نقطة نهاية الشوط المطلوبة باستخدام التشغيل اليدوي للمحاذاة.
اربط مسمار التثبيت بعناية ليصل إلى عزم دوران أقصى قدره 0.2 نيوتن متر لمنع تشوه الهيكل.
قم بتمديد الكابل البالغ طوله 2.5 متر بعيداً عن خطوط الطاقة ذات الجهد العالي لتقليل التداخل الكهرومغناطيسي.

التشخيصات التشغيلية والصيانة

راقب مؤشر LED الأصفر المدمج أثناء دورة الأسطوانة للتحقق من إغلاق التلامس لحظياً.
افحص غلاف الكابل دورياً بحثاً عن علامات التآكل الميكانيكي أو التحلل الكيميائي في البيئات القاسية.
تحقق من إحكام ربط مسامير الأطراف في صناديق التوصيل بلوحة التحكم سنوياً لمنع الوصلات ذات المقاومة العالية.

توافق المعدات وسيناريوهات التطبيق

أسطوانات ومحركات FESTO الهوائية القياسية التي تتميز بمسارات T-slot.
قوالب التجميع المؤتمتة التي تتطلب تأكيداً دقيقاً لموضع نهاية الشوط.
خطوط نقل مناولة المواد التي تعمل تحت درجات الحرارة الصناعية القياسية.

الخدمات اللوجستية وضمان الجودة

يتم الشحن بسرعة عبر شبكات البريد السريع بما في ذلك FedEx وUPS وDHL خلال 24 إلى 48 ساعة.
يتم التغليف بمواد واقية شديدة التحمل لمنع التلف أثناء النقل.
مدعوم بضمان تشغيلي شامل لمدة 12 شهراً يغطي عيوب التصنيع.

الأسئلة الشائعة

سؤال: لماذا يفشل المستشعر في العمل على الرغم من وجود مغناطيس المكبس تحته مباشرة؟

إجابة: تحقق من أن تيار الحمل التشغيلي لديك يلبي الحد الأدنى البالغ 5 مللي أمبير المطلوب لإغلاق التلامس الموثوق، وتأكد مما إذا كان جهد الإمداد يقع ضمن نطاق 3 فولت إلى 230 فولت.

سؤال: هل يمكن لهذه الوحدة التعامل مع الأحمال الحثية مباشرة دون وجود كابح خارجي؟

إجابة: لقد تم تصميمها للتكيف مع ملفات صغيرة محددة، ولكن يوصى بإضافة دائرة كابح (RC Snubber) خارجية للأحمال الحثية الثقيلة لزيادة عمر التلامس.

سؤال: ما هي الاحتياطات المطلوبة عند تركيب الكابل في بيئات درجات الحرارة المنخفضة؟

إجابة: ينتقل نطاق درجة الحرارة المحيطة المسموح به إلى -5 درجة مئوية إلى 60 درجة مئوية أثناء حركة الكابل المرنة؛ تجنب ثني أو سحب الكابل في درجات حرارة أقل من -5 درجة مئوية.

سؤال: هل المستشعر حساس للقطبية أثناء التوصيل بالتيار المستمر؟

إجابة: لا، تصميم التلامس ثنائي القطب يعني عدم وجود متطلبات حماية من القطبية، مما يسمح بدمج الأسلاك بمرونة.

سؤال: كيف يمكنني منع المستشعر من الانزلاق داخل مسار T-slot تحت تأثير اهتزازات الآلة القوية؟

إجابة: تأكد من الالتزام الصارم بحد عزم الدوران البالغ 0.2 نيوتن متر باستخدام مفك معاير، وفكر في استخدام مادة لاصقة لربط المسامير متوافقة مع بيئة لوحتك إذا كان الاهتزاز شديداً.

دليل الشراء للخبراء

تأكد من مطابقة هندسة أخدود تشغيل الأسطوانة لمواصفات T-slot القياسية قبل الشراء.
تحقق من توافق بطاقة إدخال نظام التحكم لديك لضمان استيعابها لمعايير التبديل من 3 فولت إلى 230 فولت (تيار متردد/مستمر).
قدّر مدى وصول الكابل المطلوب لضمان أن الخط المدمج بطول 2.5 متر يمتد بأمان من المشغل إلى صندوق التوصيل دون الحاجة إلى وصلات.
