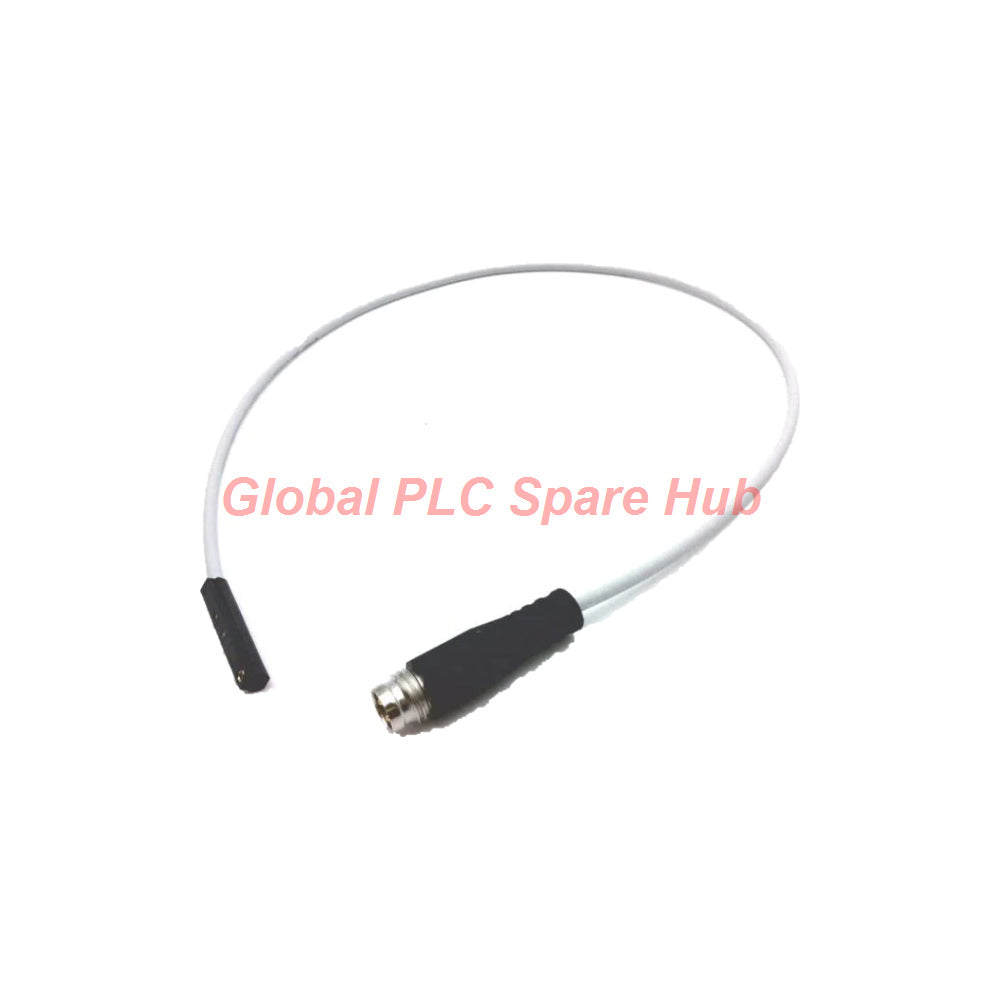

مستشعر القرب Festo SME-10-SL-LED-24، مفتاح مغناطيسي يعمل بالتيار المتردد (Reed Switch) للفتحة المستديرة

مستشعر القرب Festo SME-10-SL-LED-24 - مفتاح مغناطيسي يعمل بـ "الريد" ذو فتحة دائرية

رؤية مركز "Global PLC Spare HUB": عند تركيب مفاتيح القرب المغناطيسية (Reed Switches) في خلايا الأتمتة ذات الدورات العالية، يجب مراعاة ارتداد التلامس الميكانيكي في إعدادات مرشح مدخلات وحدة التحكم المنطقية القابلة للبرمجة (PLC) لتجنب الإشارات الزائفة. يوفر **مستشعر القرب Festo SME-10-SL-LED-24** هذا تغذية راجعة موثوقة للموضع للمشغلات الهوائية التي تتميز بفتحات دائرية. صُمم هذا المستشعر بناءً على مبدأ القياس بالمفتاح المغناطيسي (Reed)، مما يضمن أداء تبديل قوياً ضمن المعايير الصناعية القياسية.

مصفوفة المواصفات الهندسية

مراجعة مركز "Global PLC Spare HUB": يساعد التحقق الصحيح من عتبات جهد التشغيل في منع تدهور التلامس المبكر في دوائر الحمل الحثي.

• العلامة التجارية: **Festo**
• رمز الموديل: **Festo SME-10-SL-LED-24**
• سلسلة/نوع المستشعر: **SME-10-SL-LED-24** / مفتاح قرب مغناطيسي (Reed Switch)
• هيكل التصميم: مصمم للفتحات الدائرية / مخرج كابل طولي
• المعايير والامتثال: مطابقة لمعيار EN 60947-5-2، وشهادات CE، وUKCA، وRCM، ومتوافق مع توجيهات RoHS، ومعيار VDMA24364-B2-L (مطابقة LABS/PWIS)
• التبديل الكهربائي: وظيفة مفتوحة طبيعياً (N.O.) تعتمد على تلامس ثنائي القطب، أقصى تيار خرج 100 مللي أمبير، أقصى قدرة تلامس للتيار المستمر 1 وات
• الجهد والحماية: جهد التشغيل 12 فولت إلى 27 فولت تيار متردد/مستمر، جهد العزل 50 فولت، مقاومة الجهد الزائد 0.8 كيلو فولت، هبوط الجهد 0 فولت (لا توجد حماية من الدائرة القصيرة أو التحميل الزائد)
• التوقيت والتردد: أقصى تردد للتبديل 500 هرتز، زمن التشغيل ≤ 0.6 مللي ثانية، زمن الإيقاف ≤ 0.05 مللي ثانية
• الدقة والمقاييس: دقة التكرار ± 0.1 مم إلى 0.2 مم، متغير الموضع المقاس
• الظروف الحرارية والبيئية: درجة الحرارة المحيطة -20 درجة مئوية إلى 70 درجة مئوية (تركيب الكابل المرن: -5 درجة مئوية إلى 70 درجة مئوية)، درجة الحماية IP65 / IP67، مستوى التلوث 3
• البيانات الفيزيائية وبيانات الكابل: الوزن 5 جرام، مواد الهيكل (نحاس مطلي بالنيكل، PPS، TPE-U(PU)، فولاذ مقاوم للصدأ عالي الجودة)، غلاف كابل TPE-U(PUR) رمادي (الطول 0.3 متر) مع قابس M8x1 ثلاثي الأقطاب، عزم ربط 0.18 نيوتن متر

دليل التكامل الميكانيكي

قم بتركيب **Festo SME-10-SL-LED-24** عن طريق تثبيته مباشرة في الفتحة الدائرية للاسطوانة الهوائية. أدخل المستشعر طولياً في مقطع التثبيت وقم بتأمينه باستخدام عزم الربط المحدد بـ 0.18 نيوتن متر لتجنب سحق الهيكل. قم بمحاذاة اتجاه الموصل الطولي M8x1 بعيداً عن نقاط الضغط المتحركة. تأكد من أن مؤشر حالة LED الأصفر يظل مرئياً بالكامل للتحقق البصري السريع أثناء فحوصات الصيانة الدورية.

التشغيل والتشخيص التشغيلي

يتضمن الإعداد الأولي مراقبة مؤشر حالة LED الأصفر أثناء تحريك المحور يدوياً. إذا ومض مؤشر LED بشكل غير منتظم، تحقق من وجود اهتزاز ميكانيكي مفرط أو ارتخاء في تثبيت الفتحة. نظراً لأن هذه الوحدة تعتمد على مبدأ تلامس "الريد" بدون حماية مدمجة من الدائرة القصيرة، تأكد من أن تيارات الحمل الخارجية لا تتجاوز أبداً عتبة 100 مللي أمبير لمنع لحام نقاط التلامس.

توافق النظام والتطبيقات المستهدفة

• الأتمتة الهوائية: المحركات الخطية ذات الاسطوانات الدائرية القياسية والمشغلات الموجهة المدمجة
• مناولة المواد: مسارات الفرز الآلي وبوابات التحويل عالية السرعة
• آلات التعبئة والتغليف: طاولات الفهرسة وآليات طي الكرتون
• أتمتة التجميع: وحدات الجسر (Gantry) للالتقاط والوضع للأجزاء الصغيرة

الخدمات اللوجستية، الضمان، والتنفيذ

• سرعة التنفيذ: إرسال سريع خلال 24-48 ساعة بعد معالجة الطلب
• شبكة الناقل: خدمات لوجستية عالمية آمنة عبر FedEx وUPS وDHL
• ضمان الجودة: مدعوم بضمان استبدال صناعي شامل لمدة 12 شهراً

الأسئلة الشائعة

س: لماذا لا يضيء مؤشر LED الأصفر الموجود في Festo SME-10-SL-LED-24 عندما يمر مغناطيس المكبس تحته؟
ج: تأكد من أن جهد التشغيل يقع بدقة ضمن نطاق 12 فولت إلى 27 فولت تيار متردد/مستمر، وتحقق من وضع المستشعر بشكل صحيح ضمن منطقة المجال المغناطيسي النشط لشوط الاسطوانة.

س: هل يمكن توصيل مفتاح "الريد" هذا مباشرة بملف ترحيل (Relay) عالي الحث بدون صمام ثنائي للتخميد (Suppression Diode)؟
ج: يوصى بشدة بإضافة صمام ثنائي خارجي أو دائرة RC عبر الأحمال الحثية، حيث يفتقر هذا الموديل إلى حماية مدمجة من الحمل الزائد والدائرة القصيرة.

س: كيف يمكنني منع المستشعر من الانزلاق خارج الفتحة الدائرية تحت اهتزاز الآلة المستمر؟
ج: تأكد من ربط برغي التثبيت بدقة حسب مواصفات الشركة المصنعة، وتحقق من أن مجرى الفتحة نظيف وخالٍ من بقايا زيت الآلة أو الأوساخ.

س: هل من الآمن استخدام هذا المستشعر في البيئات المعرضة لمذيبات الطلاء القوية؟
ج: نعم، فهو يتميز بمطابقة VDMA24364-B2-L الخالية من LABS، مما يجعله مناسباً لبيئات ورش الطلاء القياسية، ومع ذلك يجب تجنب الغمر المباشر في المواد الكيميائية.

س: ما هي العوامل الهندسية التي يجب أن توجه اختياري بين مفتاح "الريد" مثل Festo SME-10-SL-LED-24 ومستشعر PNP الإلكتروني؟
ج: اختر مفتاح "الريد" هذا عند التعامل مع تطبيقات التبديل ذات التيار المنخفض للتيار المتردد/المستمر حيث يكون هبوط الجهد الصفري أمراً بالغ الأهمية، بينما تكون المستشعرات الإلكترونية أكثر ملاءمة لعمليات التبديل فائقة السرعة التي تتجاوز 500 هرتز.
