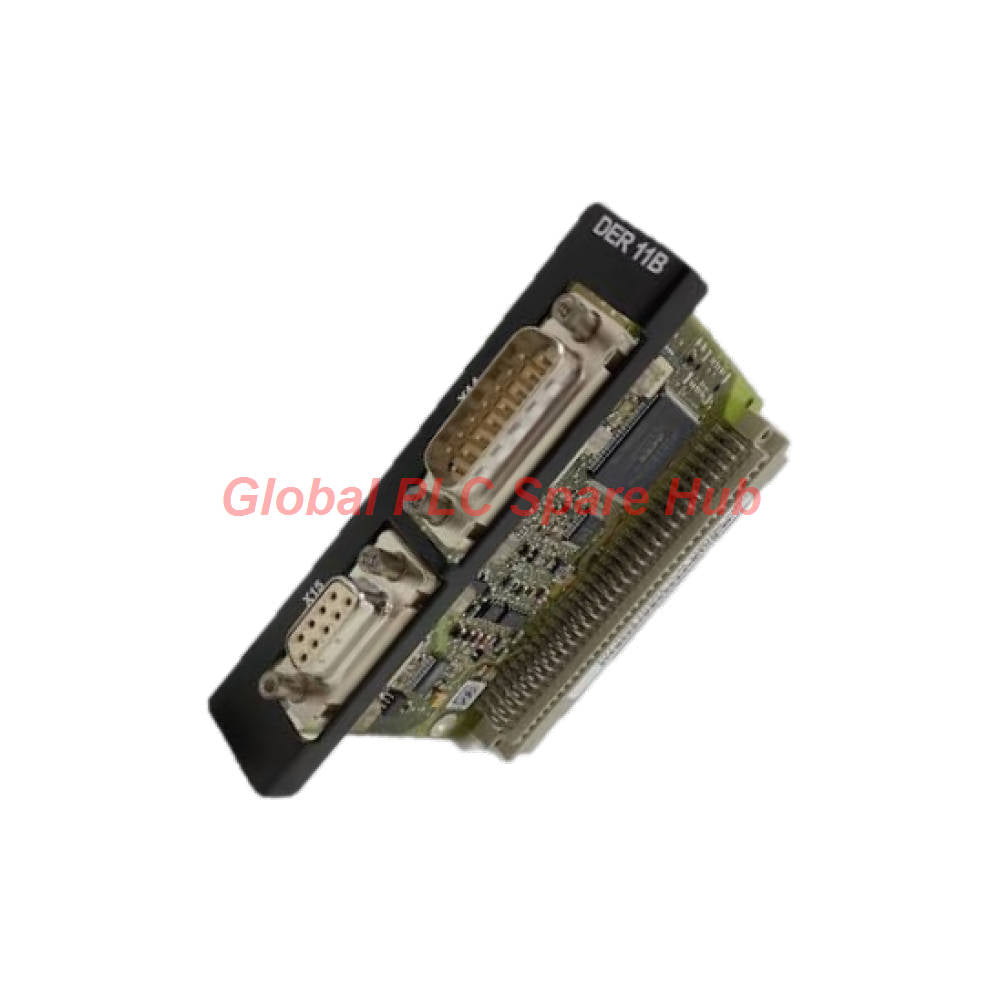

بطاقة المحلل (Resolver) الاختيارية SEW DER11B لجهاز MOVIDRIVE MDX61B
Manufacturer: SEW-EURODRIVE
Product No.: DER11B
Condition： متوفر بالمخزون
Product Type: بطاقة الحل
Product Origin: DE
Payment: T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
توفر بطاقة المبدل (Resolver) الاختيارية SEW DER11B إدارة دقيقة للتغذية الراجعة للمحركات الصناعية. يستخدم المهندسون هذه الوحدة لدمج مدخلات مشفر المحرك (Motor encoder) ومدخلات المشفر الخارجي بسلاسة. تعمل الوحدة بشكل أصلي مع وحدات MOVIDRIVE MDX61B لضمان التحكم في الحركة بنظام الحلقة المغلقة.
المواصفات الفنية
| معامل المواصفة | التفاصيل الفنية |
|---|---|
| العلامة التجارية والطراز | SEW DER11B |
| سلسلة المنتج | MOVIDRIVE MDX61B |
| قنوات الإدخال | مدخلان مستقلان (للمحرك وخارجي) |
| تكوين الأقطاب | هيكل مبدل (Resolver) ثنائي الأقطاب |
| مصدر الطاقة | جهد اسمي 12 فولت تيار مستمر |
| نطاق القياس | من 0 إلى 360 درجة مطلقة لكل دورة كهربائية |
| الاستجابة الترددية | نطاق ترددي لمعالجة الإشارات يصل إلى 10 كيلو هرتز |
| الخطية والدقة | تتبع زاوي عالي الدقة مع دقة تحويل 12-بت |
| أقصى طول للكابل | 100 متر (328 قدم) |
| نطاق درجة الحرارة | نطاق التشغيل من 0 درجة مئوية إلى 55 درجة مئوية |
| التحمل البيئي | مقاومة لمستويات الرطوبة والاهتزاز الصناعية القياسية |
| الحصانة ضد التداخل | قمع ضوضاء عالٍ ضد التداخل الكهرومغناطيسي (EMI) |
| الوزن | هيكل معياري خفيف الوزن 0.1 كجم |
دليل التركيب
- افصل طاقة نظام التشغيل تماماً قبل التعامل مع الأجهزة.
- فرغ المكثفات المتبقية داخل وحدة MOVIDRIVE MDX61B.
- أدخل وحدة DER11B في الفتحة المخصصة بعناية.
- اربط براغي التثبيت لضمان اتصال أرضي كهربائي مستقر.
- قم بتوصيل الكابلات المحمية بأطراف توصيل المشفر (Encoder) للمحرك والخارجية.
التشغيل والصيانة
- قم بتهيئة معلمات المشفر عبر واجهة برنامج MOVITOOLS.
- تحقق من محاذاة وضع الصفر أثناء ضبط المحرك الأولي.
- افحص قيم عزم دوران الأطراف خلال دورات الصيانة الروتينية.
- راقب مؤشرات التشخيص الضوئية (LED) على المحرك الرئيسي للحصول على رموز الحالة النشطة.
التوافق والتشخيص
- متوافقة حصرياً مع محركات العاكس MOVIDRIVE MDX61B.
- تدعم المراقبة ثنائية القناة لاكتشاف الانزلاق ومطابقة السرعة.
- تكتشف أخطاء الدائرة المفتوحة والقصيرة في الوقت الفعلي.
الشهادات والشحن والضمان
- متوافقة مع معايير CE ومصنعة وفقاً لمعايير ISO الصناعية.
- شحن سريع عالمياً خلال 24 إلى 48 ساعة.
- شركاء توصيل موثوقون يشملون FedEx وUPS وDHL.
- تشمل ضمان تشغيلي قياسي لمدة 12 شهراً.
محتويات العبوة
- بطاقة مبدل (Resolver) اختيارية واحدة من طراز SEW DER11B
- ورقة فحص المصنع وإشعار الامتثال الفني
سيناريوهات التطبيق النموذجية
- خطوط مكابس السيرفو ذات الديناميكية العالية التي تتطلب تغذية راجعة زاوية دقيقة.
- أنظمة مزامنة السيور الناقلة عبر مصانع التجميع الآلي.
- رافعات مناولة المواد التي تحتاج إلى تنظيم صارم للسرعة.
رؤية Global PLC Spare HUB
في خطوط ضغط السيارات ذات الاهتزاز العالي، غالباً ما تؤدي ضوضاء الإشارة إلى تدهور دقة المشفر. لاحظ مهندسو الميدان أن استخدام كابلات محمية مزدوجة الملتوية مع بطاقة DER11B يزيل أخطاء السرعة المتقطعة. الحفاظ على فصل أرضي صارم يمنع الضوضاء النمطية الشائعة من التسبب في أعطال المحرك.
الأسئلة الشائعة
هل يمكنني استخدام هذه البطاقة مع إصدارات المحركات القديمة خارج عائلة MDX61B؟
لا، هذه الوحدة مصممة خصيصاً لهندسة MOVIDRIVE MDX61B.
ماذا يحدث إذا تجاوز كابل المبدل (Resolver) 100 متر؟
سيحدث توهين للإشارة، مما يسبب تغذية راجعة غير دقيقة للموقع وأخطاء في الاتصال.
كيف أختار بين منفذ مشفر المحرك ومنفذ المشفر الخارجي؟
استخدم منفذ مشفر المحرك للتغذية الراجعة الأساسية للحلقة المغلقة، وخصص المنفذ الخارجي للمتابعة الرئيسية أو المراقبة الإضافية.
ما هي أفضل طريقة للتحقق من سلامة البطاقة في الموقع؟
تحقق من معلمات التشخيص في MOVITOOLS للتأكد من استقبال جهد 12 فولت تيار مستمر ثابت وتردد حامل للمبدل (Resolver) مستقر.
