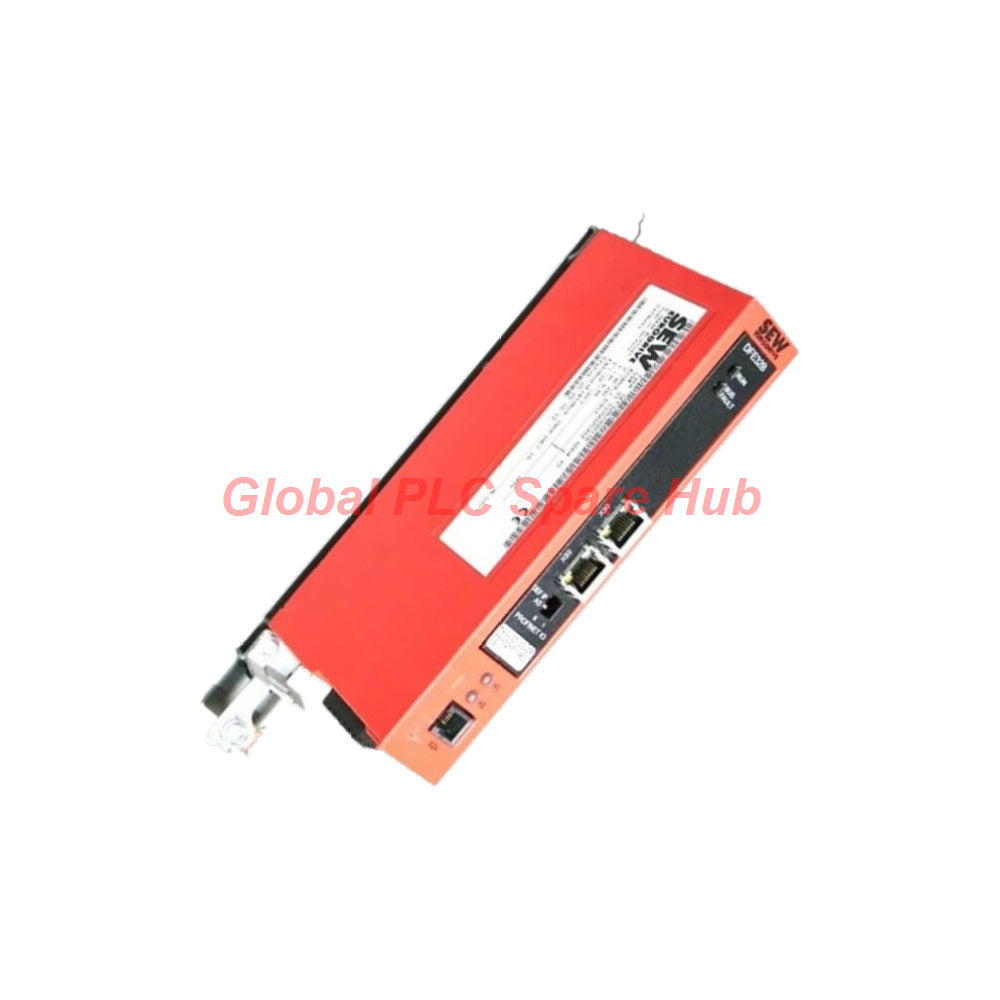

DFE32B SEW MOVIDRIVE PROFINET Gateway Interface

واجهة بوابة PROFINET طراز DFE32B من SEW MOVIDRIVE

Manufacturer: SEW-EURODRIVE
Product No.: DFE32B
Condition： متوفر بالمخزون
Product Type: واجهة البوابة
Product Origin: DE
Payment: T/T, Western Union
Weight: 440g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يعد SEW DFE32B وحدة واجهة ناقل ميداني (fieldbus) متطورة من نوع PROFINET IO، مصممة خصيصاً لأنظمة الدفع الصناعية. تتيح هذه الوحدة اتصالات حتمية عالية السرعة وفي الوقت الفعلي بين وحدات تحكم الأتمتة ذات المستوى الأعلى ووحدات عاكس MOVIDRIVE. صُممت الوحدة لتتحمل بيئات العمل القاسية في المصانع، حيث تقوم بمعالجة بيانات العمليات الدورية وبيانات المعلمات غير الدورية بكفاءة عالية. يعتمد مهندسو المصانع على هذه الواجهة لدمج وحدات الدفع بسلاسة في هياكل PROFINET الحديثة.

المواصفات الفنية

العلامة التجارية	SEW-EURODRIVE
الطراز / رقم القطعة	DFE32B (18213456)
سلسلة المنتج	سلسلة MOVIDRIVE / MDX61B
نوع الوحدة	واجهة بوابة PROFINET IO
استهلاك الطاقة	3 واط
جهد التغذية	24 فولت تيار مستمر (-15%، +20%)
نطاق القياس / طول البيانات	قناة C1 بحد أقصى 240 بايت، قناة C2 بحد أقصى 240 بايت
استجابة التردد والدقة	معدلات تحديث حتمية في الوقت الفعلي تصل إلى مستويات الملي ثانية
الخطية والحساسية	تعيين مباشر للمعلمات الرقمية مع دعم مجموعة بيانات المؤشر 47
نطاق درجة الحرارة	من 0 درجة مئوية إلى 50 درجة مئوية كحد تشغيلي
التحمل البيئي	مقاومة للاهتزازات الصناعية والتداخل الكهرومغناطيسي القياسي
الحصانة ضد التداخل	متوافقة مع معايير التوافق الكهرومغناطيسي (EMC) الصناعية للبيئات ذات الضوضاء العالية
الأبعاد المادية	0.3 بوصة × 5.0 بوصة × 3.0 بوصة (0.6 سم × 12.7 سم × 7.6 سم)
الوزن	0.44 كجم

دليل التركيب

افصل الطاقة عن نظام الدفع تماماً قبل التعامل المادي مع الوحدة.
أدخل الوحدة في فتحة الموقع 0 على اللوحة الخلفية للعاكس.
أحكم ربط براغي التثبيت لضمان اتصال أرضي ميكانيكي مستقر.
قم بتوصيل كابلات PROFINET الصناعية القياسية من نوع RJ45 بموصلات المنفذ.
تحقق من طوبولوجيا الناقل وتعيينات اسم الجهاز عبر برامج الهندسة.

التكليف وسهولة الصيانة

قم بتهيئة معلمات الجهاز بسهولة باستخدام الأدوات الهندسية القياسية.
راقب مؤشرات LED الخاصة بحالة الشبكة مباشرة من اللوحة الأمامية.
قم بتحديث البرامج الثابتة دون إزالة الوحدة من الحامل.
يمكنك الوصول إلى مخازن بيانات التشخيص بسرعة خلال فترات الصيانة الروتينية.

التوافق وتكامل النظام

متوافقة تماماً مع خيارات MDX61B0008-5A3-4-0T وDER11B.
تدعم معايير رمز الشركة المصنعة 10A بنظام ست عشرية ومعرف الملف الشخصي 0.
تتكامل بسهولة مع وحدات تحكم Siemens SIMATIC وأجهزة تحكم PROFINET القياسية.
تستوعب تهيئة وقت استجابة C2 لتصل إلى ثانية واحدة.

الشهادات وضمان الجودة

معتمدة لتلبية توجيهات سلامة الأتمتة الصناعية العالمية.
متوافقة مع معايير المطابقة الخاصة بـ PI (PROFINET International).
مدعومة بضمان تشغيلي شامل لمدة 12 شهراً.

قائمة الشحن والتغليف

تتضمن العبوة وحدة واجهة DFE32B واحدة وورقة تركيب.
إرسال سريع خلال 24 إلى 48 ساعة من تأكيد الطلب.
خيارات شحن عالمية موثوقة عبر FedEx وUPS وDHL.

سيناريوهات التطبيق النموذجية

خطوط التعبئة والتغليف الآلية عالية السرعة التي تتطلب حركة متزامنة.
أنظمة نقل مناولة المواد في مصانع السيارات.
مهام تحديد المواقع متعددة المحاور في آلات تشغيل المعادن.

قدرات التشخيص

تكتشف انقطاع الرابط المادي وكسر الكابلات فوراً.
تُبلغ عن أخطاء تهيئة المعلمات عبر حلقات تغذية راجعة للمؤشر.
تسجل أخطاء انقضاء وقت الاتصال لتسريع استكشاف الأخطاء وإصلاحها.

رؤية Global PLC Spare HUB

يواجه المهندسون الميدانيون بشكل متكرر إنذارات أعطال الناقل المتقطعة أثناء بدء تشغيل المحركات الكبيرة. في حالة حديثة لتكليف مصنع سيارات، تسبب كابل شبكة غير محمي عند تقاطعه مع خطوط محرك عالي الطاقة في فقدان حزم بيانات DFE32B بشكل عشوائي. أدى إعادة توجيه خط PROFINET بعيداً عن قنوات الطاقة وفرض تثبيت أرضي مناسب على هيكل MOVIDRIVE إلى حل مشكلات انقطاع الاتصال تماماً. تحقق دائماً من سلامة التدريع قبل تعديل فترات الانتظار البرمجية.

الأسئلة الشائعة (FAQ)

سؤال: ما هو رقم الفتحة الموصى به لتركيب وحدة DFE32B؟

جواب: الفتحة 0 هي الموقع الموصى به والقياسي للتركيب لضمان أفضل أداء للاتصال.

سؤال: كيف أتعامل مع خطأ انتهاء وقت استجابة C2 على الشبكة؟

جواب: تحقق من أوقات دورة فحص وحدة التحكم الخاصة بك وقم بزيادة عتبة وقت الانتظار لأكثر من ثانية واحدة إذا كانت حركة مرور الشبكة كثيفة.

سؤال: هل يمكنني استبدال هذه الوحدة بينما يظل عاكس الدفع الرئيسي قيد التشغيل؟

جواب: لا، افصل دائماً مصدر التيار المستمر 24 فولت الرئيسي قبل إدخال البطاقة أو إزالتها لمنع تلف الدائرة.

دليل الشراء

عند اختيار بطاقة خيار ناقل ميداني لشبكة التحكم في الحركة الخاصة بك، تحقق من توافق البرامج الثابتة وسلسلة عاكس الدفع لديك. تأكد من أن برنامج الأتمتة الخاص بك يدعم مجموعات بيانات المؤشر 47 لتبادل المعلمات بسلاسة. إن شراء أجهزة احتياطية موثوقة يضمن وقت تشغيل طويل للمصنع وتكاملاً سلساً.
