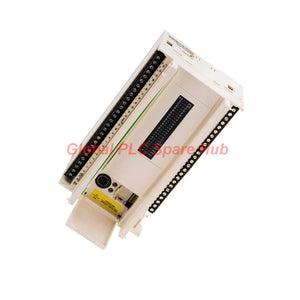

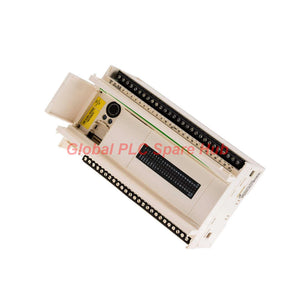

نظام شنايدر تويدو TWDLCAE40DRF للإدخال/الإخراج 40 نقطة وإيثرنت مدمجة

نظرة عامة على الهندسة

يمثل TWDLCAE40DRF حلاً آليًا قويًا ومضغوطًا من سلسلة Schneider Electric Twido. تم تصميم وحدة التحكم الأساسية هذه في PLC خصيصًا للتحكم في الآلات المتطلبة، وتجمع بين مدخلات رقمية 24 فولت تيار مستمر ومزيج مرن من 16 مخرجًا رقميًا (14 مرحل، 2 ترانزستور). بفضل اتصال Ethernet TCP/IP المدمج ودعم Modbus الأصلي، تعد هذه الوحدة بمثابة مركز عالي الأداء لبنى التحكم الموزعة.

رؤية Global PLC Spare HUB

يتفوق TWDLCAE40DRF في التطبيقات التي تتطلب توازنًا بين تبديل الترحيل القياسي ومعالجة النبضات عالية السرعة. يبرز تقييمنا الفني خصائص العزل الفائقة للوحدة وأدائها الموثوق به في البيئات الكهربائية الصاخبة. إنه خيار مثالي للترحيل القديم لمهام التحكم في الحركة والمنطق العملي على نطاق صغير حيث يكون دمج Ethernet إلزاميًا.

المواصفات الفنية المتقدمة

• العلامة التجارية والسلسلة: Schneider Electric Twido
• الموديل: TWDLCAE40DRF
• جهد الإمداد: 100-240 فولت تيار متردد (نطاق واسع)
• إجمالي عدد المدخلات والمخرجات: 40 (قابل للتوسيع حتى 264)
• تكوين المدخلات: 24 × 24 فولت تيار مستمر (مصدر/مغذي)
• تكوين المخرجات: 14 × مرحل، 2 × ترانزستور (قادرة على PWM/PLS)
• منافذ الاتصال: RJ45 Ethernet (10/100 ميجابت/ثانية)، Mini DIN Serial (RS485)
• سرعة المعالجة: 1 مللي ثانية لكل 1 كيلو تعليمات
• الذاكرة الاحتياطية: ذاكرة وصول عشوائي داخلية مع دعم بطارية TSXPLP01
• واجهة التشخيص: مجموعة مؤشرات LED متعددة الحالات (PWR، RUN، ERR، LAN، I/O)

إمكانية التشخيص والتطبيق

يوفر TWDLCAE40DRF مراقبة شاملة لصحة النظام عبر تشخيصات الأجهزة المخصصة. تسمح مؤشرات LED المدمجة للأخطاء (ERR) ومؤشرات حالة الاتصال (LAN ST/LACT) لفرق الصيانة بعزل أخطاء ناقل المجال أو البرنامج على الفور.

• المعدات المناسبة: خطوط التعبئة والتغليف الآلية، أنظمة النقل الصغيرة، روبوتات مناولة المواد، ووحدات التحكم في درجة حرارة التدفئة والتهوية وتكييف الهواء.
• التطبيقات المستهدفة: العد عالي السرعة (حتى 20 كيلو هرتز)، تنظيم حلقة PID، وتسلسلات الآلات التي تعتمد على الأحداث.

اللوجستيات وضمان الجودة

• الشحن: شحن عالمي خلال 24-48 ساعة.
• شركاء اللوجستيات: خدمة موثوقة عبر FedEx وUPS وDHL.
• الضمان: يتضمن ضمان أداء شامل لمدة 12 شهرًا.

دليل الاختيار والتنفيذ

عند نشر TWDLCAE40DRF، تأكد من أن إجمالي الطلب الحالي لمستشعرات 24 فولت تيار مستمر لا يتجاوز حد الإمداد الداخلي 0.4 أمبير. إذا كان تطبيقك يتضمن أحمالًا استقرائية ثقيلة (مثل الملامسات الكبيرة)، فاستخدم دوائر قمع خارجية لإطالة عمر تلامسات المرحل إلى ما بعد عتبة 100,000 دورة.

الأسئلة الشائعة المهنية

كيف أقوم بإدارة تكوين Ethernet لوحدة التحكم هذه؟
تعمل الوحدة كجهاز من الفئة A10 جاهز للشفافية. يمكنك تكوين عنوان IP وإعدادات الاتصال باستخدام برنامج البرمجة القياسي TwidoSoft أو TwidoSuite عبر منفذ Ethernet أو الارتباط التسلسلي الثانوي.

هل يمكن لـ TWDLCAE40DRF التعامل مع الإشارات التناظرية مباشرة؟
تتضمن الوحدة الأساسية نقطتين لتعديلات إدخال تناظرية قابلة للتعديل (نطاق 0-1023). لمتطلبات الإدخال/الإخراج التناظرية المتقدمة، يجب عليك إرفاق وحدات توسيع Twido المتوافقة.

هل من الممكن الاحتفاظ بالمنطق بدون بطارية TSXPLP01؟
يستخدم PLC ذاكرة وصول عشوائي داخلية؛ بينما تعمل وحدة التحكم بدون البطارية، ستفقد البيانات المتطايرة وإعدادات الساعة عند انقطاع التيار الكهربائي. قم دائمًا بتركيب البطارية إذا كان تطبيقك يتطلب الاحتفاظ ببيانات الساعة في الوقت الفعلي.

ما هي أفضل طريقة لمنع إعادة الضبط بسبب الانقطاعات الصغيرة؟
تم تصنيف الوحدة في المصنع لتحمل الانقطاعات الصغيرة لمدة 10 مللي ثانية. إذا كانت شبكة الطاقة لديك غير مستقرة، نوصي بتركيب UPS خارجي أو جهاز تكييف خط للحفاظ على استقرار إمداد التيار المتردد 100-240 فولت.

ماذا يجب أن أتحقق إذا ومض مؤشر ERR LED باللون الأحمر؟
تشير حالة ERR الحمراء إلى وجود خلل في الأجهزة أو التكوين. أولاً، تحقق من اتصال وحدات التوسيع الخاصة بك وتأكد من أن أي تكوين I/O في البرنامج لا يتجاوز إمكانيات الأجهزة الفعلية.
