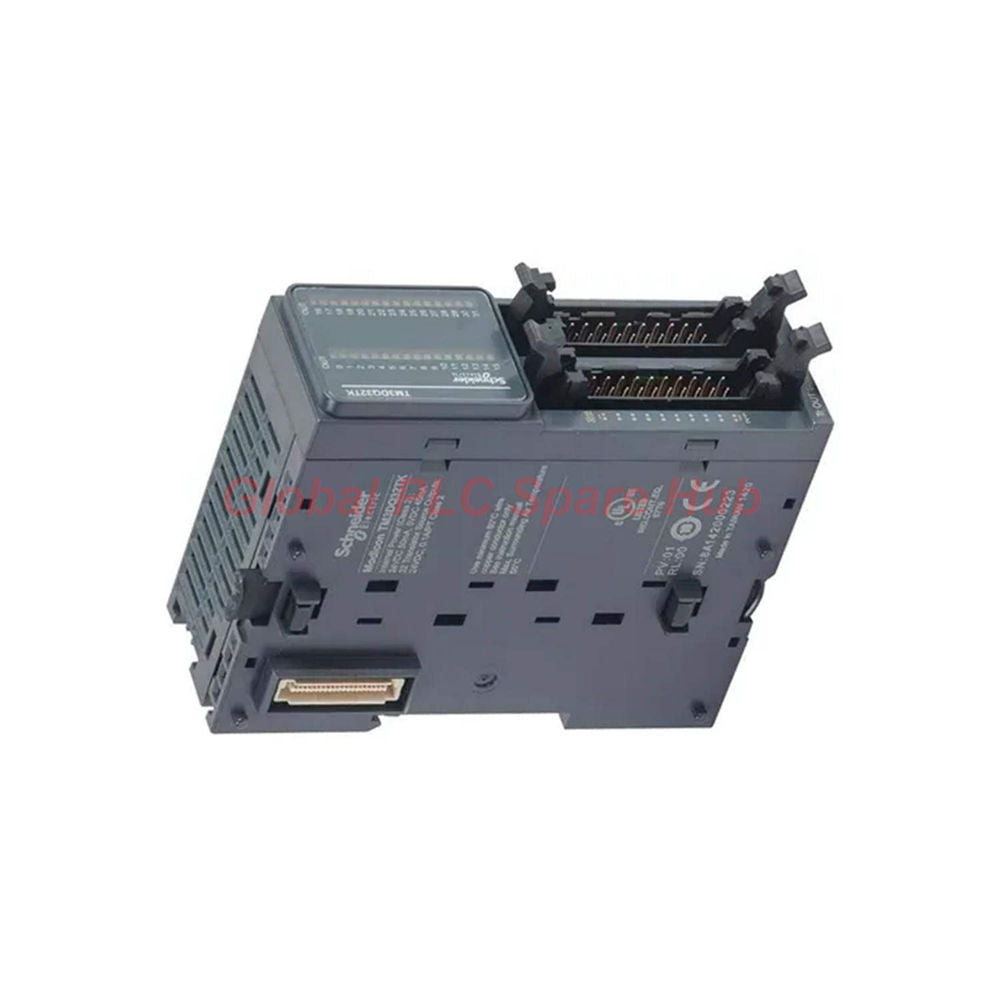

وحدة إخراج ترانزستور شنايدر TM3DQ32UK موديكون 32 نقطة NPN

نظرة ثاقبة من Global PLC Spare HUB

يوفر Schneider Electric TM3DQ32UK بصمة عالية الكثافة وصغيرة للغاية لهندسة التشغيل الآلي الحديثة.

تختار فرق الهندسة وحدة Modicon TM3 هذه لزيادة عدد المخرجات داخل مساحات الألواح المقيدة.

يستخدم الجهاز موصلات شريطية مزدوجة عالية الكثافة من نوع HE10 لإنهاء 32 قناة منفصلة بكفاءة.

تتصل هذه الوحدة بشكل طبيعي مع وحدات التحكم الرقمية عالية السرعة لإدارة مهام الطيار ذات التيار المنخفض.

تتفوق في تشغيل المرحلات الوسيطة وصمامات الملف اللولبي ولوحات المؤشرات.

يوفر التصميم ذو الحالة الصلبة أوقات استجابة أقل من المللي ثانية لتطبيقات التوقيت الدقيق.

يزيل دورات التآكل الميكانيكي الشائعة في كتل إخراج المرحلات التقليدية.

تشمل المعدات المناسبة:

• وحدات التحكم المنطقية Modicon M241
• وحدات التحكم بالاتصالات Modicon M251
• وحدات تحكم منطقية مبرمجة مدمجة Modicon M221
• وحدات التحكم بالحركة Modicon M262
• جزر الإدخال/الإخراج الموزعة باستخدام مقرنات ناقل TM3

نظرة عامة على المنتج

يُعد Schneider Electric TM3DQ32UK وحدة توسعة منفصلة احترافية.

تضيف هذه الوحدة 32 مخرجًا رقميًا عالي الكثافة إلى نظام التحكم لديك.

تعمل هذه الوحدة بتكوين استنزاف منطق سلبي بجهد اسمي 24 فولت تيار مستمر.

تصميمها النحيف يركب مباشرة على قضبان DIN القياسية.

يتصل بسلاسة مع وحدة التحكم الرئيسية عبر ناقل المنطق المدمج.

تساعد مؤشرات الحالة الفردية الفنيين في تشخيص الأجهزة في الوقت الفعلي أثناء العمليات النشطة.

المواصفات التقنية

• العلامة التجارية: شنايدر إلكتريك
• الموديل: TM3DQ32UK
• السلسلة: Modicon TM3
• نوع الوحدة: وحدة توسيع الإخراج المنفصل
• كمية الإخراج: 32 قناة
• منطق الإخراج: تكوين غرق (منطق سلبي NPN)
• جهد التشغيل المقدر: 24 فولت تيار مستمر
• الحد الأقصى لتيار الإخراج: 100 مللي أمبير لكل قناة
• استجابة التردد: 450 ميكروثانية لوقت التشغيل و 450 ميكروثانية لوقت الإيقاف
• الخطية والانخفاض: أقصى انخفاض في الجهد يبقى أقل من 0.4 فولت أثناء التشغيل
• الدقة والتسرب: أقصى تيار تسرب يصل إلى 0.1 مللي أمبير لمخرج الترانزستور
• أقصى حمل تنجستن: أقل من 1.2 واط لكل قناة إخراج
• درجة حرارة التشغيل: -10 إلى 55 درجة مئوية للتركيبات الأفقية
• نطاق درجة الحرارة العمودي: -10 إلى 35 درجة مئوية لتصميمات التركيب العمودية
• درجة حرارة التخزين: -25 إلى 70 درجة مئوية عبر جميع البيئات
• الرطوبة النسبية: 10% إلى 95% بدون تكثف أثناء التشغيل والتخزين
• فئة حماية الغلاف: تصنيف IP20 مع غطاء الطرف الواقي الآمن
• درجة التلوث: تصنيف بيئي من الفئة 2 للوحات التحكم الصناعية
• ارتفاع التشغيل: يعمل من 0 وحتى 2000 متر فوق مستوى سطح البحر
• ارتفاع التخزين: نقل وتخزين آمن من 0 وحتى 3000 متر
• مقاومة التفريغ الكهروستاتيكي: 8 كيلو فولت في الهواء و 4 كيلو فولت عند نقاط التلامس
• حصانة المجال الكهرومغناطيسي: 10 فولت/متر عند ترددات 80 ميجاهرتز إلى 1 جيجاهرتز
• حصانة المجال عالي التردد: 3 فولت/متر عند ترددات 1.4 جيجاهرتز إلى 2 جيجاهرتز
• حصانة مجال الموجات الدقيقة: 1 فولت/متر عند ترددات 2 جيجاهرتز إلى 3 جيجاهرتز
• مقاومة المجال المغناطيسي: 30 أمبير/متر عند الترددات القياسية 50 هرتز و 60 هرتز
• حصانة البرمجة العابرة السريعة: مقاومة 1 كيلو فولت لخطوط الإدخال والإخراج الصناعية
• حماية من التموج: حماية بوضع مشترك 1 كيلو فولت مطابقة لمعايير التموج الصناعية
• مقاومة التداخل الموصّل: 10 فولت عند ترددات 0.15 ميجاهرتز إلى 80 ميجاهرتز
• توافق الاهتزاز البحري: 3 فولت تردد نقطي تم التحقق منه مقابل السجلات البحرية الرئيسية
• انبعاثات مشعة من الفئة A: 40 ديسيبل ميكرو فولت/متر ذروة شبهية عند 30 ميجاهرتز إلى 230 ميجاهرتز
• انبعاثات مشعة عالية التردد: 47 ديسيبل ميكرو فولت/متر ذروة شبهية عند 230 ميجاهرتز إلى 1000 ميجاهرتز
• مقاومة الاهتزاز على السكة: إزاحة 3.5 ملم عند ترددات 5 إلى 8.4 هرتز
• اهتزاز السكة عالية التردد: تسارع 3 gn من 8.4 هرتز إلى 150 هرتز
• مقاومة الاهتزاز على اللوحة: إزاحة 3.5 ملم تم التحقق منها للتركيب المباشر على اللوحة
• اهتزاز اللوحة عالية التردد: تسارع 3 gn مستدام حتى 150 هرتز
• مقاومة الصدمات الميكانيكية: تسارع ذروة 15 gn لمدة 11 مللي ثانية
• جهد العزل: 500 فولت تيار متردد بين دائرة الإخراج والمنطق الداخلي
• عزل القناة: تصميم كهربائي غير معزول بين قنوات الإخراج الفردية
• استهلاك التيار 5 فولت: 5 مللي أمبير في حالة الإيقاف و 25 مللي أمبير في حالة التشغيل
• استهلاك التيار 24 فولت: 0 مللي أمبير في حالة الإيقاف و 40 مللي أمبير في حالة التشغيل
• أبعاد الوحدة: ارتفاع 90 ملم، عمق 81.3 ملم، وعرض 33.5 ملم
• الوزن الصافي: 0.112 كيلوغرام

دليل التثبيت

• افصل جميع مصادر الطاقة الكهربائية قبل التعامل مع أجهزة التشغيل الآلي.
• قم بمحاذاة مشابك قفل الوحدة مع سكة TH35 DIN القياسية.
• اضغط على TM3DQ32UK بقوة على السكة حتى يستقر المشبك.
• اسحب الوحدة لتوصيل موصل الناقل المدمج بالوحدة المجاورة.
• قم بتأمين قفل ناقل التوسعة للحفاظ على اتصالات اللوحة الخلفية الموثوقة.
• أدخل موصلات كابل الشريط HE10 المتوافقة في منافذ الإخراج الأمامية.
• قم بتوجيه كابلات الإخراج غير المحمية مع الحفاظ على مسافة التشغيل الإجمالية أقل من 5 أمتار.
• قم بتطبيق طاقة خارجية 24 فولت تيار مستمر على دائرة الحمل باستخدام القطبية الصحيحة.

التشخيص والصيانة

• تحقق من الثنائيات الباعثة للضوء الخضراء الموجودة في اللوحة الأمامية.
• يشير الضوء الأخضر الثابت إلى أن قناة الإخراج المحددة نشطة.
• يشير الثنائي الباعث للضوء غير المضاء إلى أن قناة الإخراج متوقفة.
• قم بقياس انخفاض الجهد عبر القنوات النشطة للتحقق من سلامة الدائرة.
• افحص دبابيس موصل HE10 المادية سنويًا بحثًا عن التآكل أو التراخي.
• امسح الغبار من فتحات التهوية لمنع تراكم الحرارة الموضعي.

توافق النظام

• يتصل مباشرة مع مجموعة وحدات التحكم المنطقية Modicon M241.
• يتوافق بسلاسة مع معالجات اتصالات الشبكة Modicon M251.
• يوسع قدرات الإدخال/الإخراج المادية لوحدات التحكم الدقيقة Modicon M221.
• يتكامل مع أجهزة التحكم بالحركة عالية الأداء Modicon M262.

المطابقة والشهادات

• علامة CE
• إدراج cULus
• شهادة UKCA
• توافق RCM
• علامة EAC
• اعتماد cULus HazLoc للعمليات في المواقع الخطرة
• المواصفات البحرية المعتمدة من سجلات LR و ABS و DNV و GL

الشحن والتعبئة والضمان

• قائمة التعبئة: تتضمن وحدة Schneider Electric TM3DQ32UK جديدة تمامًا.
• فترة الضمان: مشمولة بسياسة ضمان المصنع الشاملة لمدة 12 شهرًا.
• شركات الشحن: يتم الشحن عالميًا عبر خدمات ممتازة بما في ذلك FedEx و UPS و DHL.
• الإطار الزمني للإرسال: يتم شحن الطلبات في غضون 24 إلى 48 ساعة من تأكيد الطلب.

سيناريوهات التطبيق النموذجية

• لوحات تحكم عالية الكثافة: مثالية للأنظمة الآلية ذات المساحات المحدودة.
• مشعبات الصمامات الهوائية: تشغل العديد من صمامات الملف اللولبي 24 فولت تيار مستمر منخفضة الطاقة في وقت واحد.
• مصفوفات مؤشرات الحالة: تدير لوحات محاكاة كبيرة وأضواء برج التحكم المحلية.
• آلات التعبئة والتغليف: تتحكم في بوابات الفرز سريعة المفعول التي تتطلب استجابات سريعة.

دليل الاختيار والشراء

• تحقق من أن جهازك الميداني يتطلب مدخلات غرق منطقية سالبة قبل الشراء.
• تأكد من أن سحب التيار المستمر لكل حمل يظل أقل من 100 مللي أمبير.
• احسب نقاط الإخراج المطلوبة لتتناسب مع تصميم 32 قناة عالي الكثافة.
• تأكد من أن وحدة التحكم الحالية لديك تتوافق مع منصة ناقل Modicon TM3 المدعومة.
• احصل على أطقم كابلات HE10 مسبقة التوصيل ومتوافقة لتبسيط توصيل الأسلاك في الموقع.

الأسئلة المتكررة

ما نوع طرف التوصيل الميداني الذي تستخدمه هذه الوحدة؟

يستخدم الجهاز موصلين شريطيين عاليي الكثافة من نوع HE10 بدلاً من أطراف التوصيل اللولبية التقليدية.

هل يمكنني مزج مخرجات الغرق والمصادر في هذه الكتلة الفردية؟

لا، تشترك جميع القنوات الـ 32 في بنية منطقية داخلية مشتركة ومكونة حصريًا للغرق من نوع NPN.

هل تتطلب الوحدة مصدر طاقة خارجي 24 فولت تيار مستمر للمخرجات؟

نعم، تتطلب مخرجات الترانزستور مصدر طاقة خارجي للتيار المستمر لتشغيل الأحمال الميدانية.

ما هو أقصى طول موصى به للكابل لموصلات الإخراج؟

يجب أن تحافظ على أطوال كابلات الإخراج غير المحمية أقل من 5 أمتار لتلبية مواصفات المطابقة.

كيف يمكنني استكشاف أخطاء قناة إخراج غير نشطة في الوحدة؟

افحص الثنائي الباعث للضوء الأخضر للقناة المقابلة وتأكد من سلامة صمامات الحلقة الميدانية.
