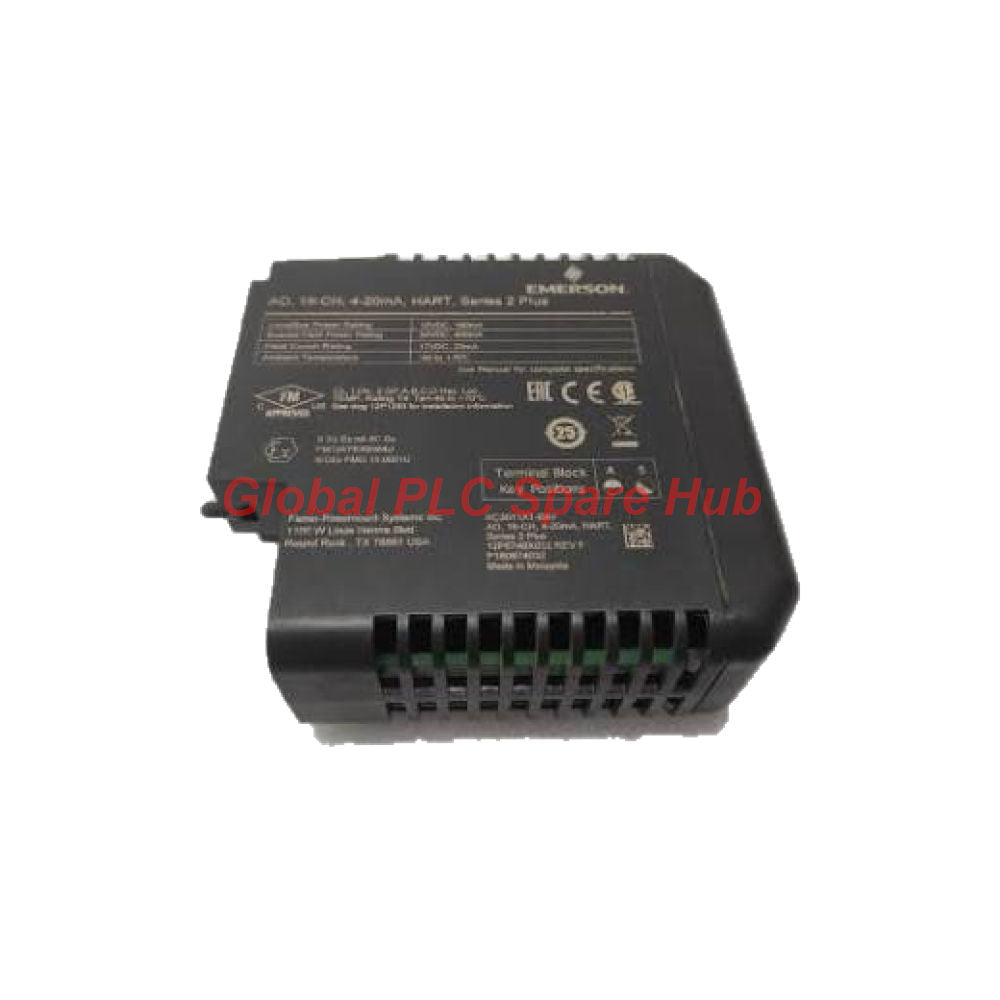

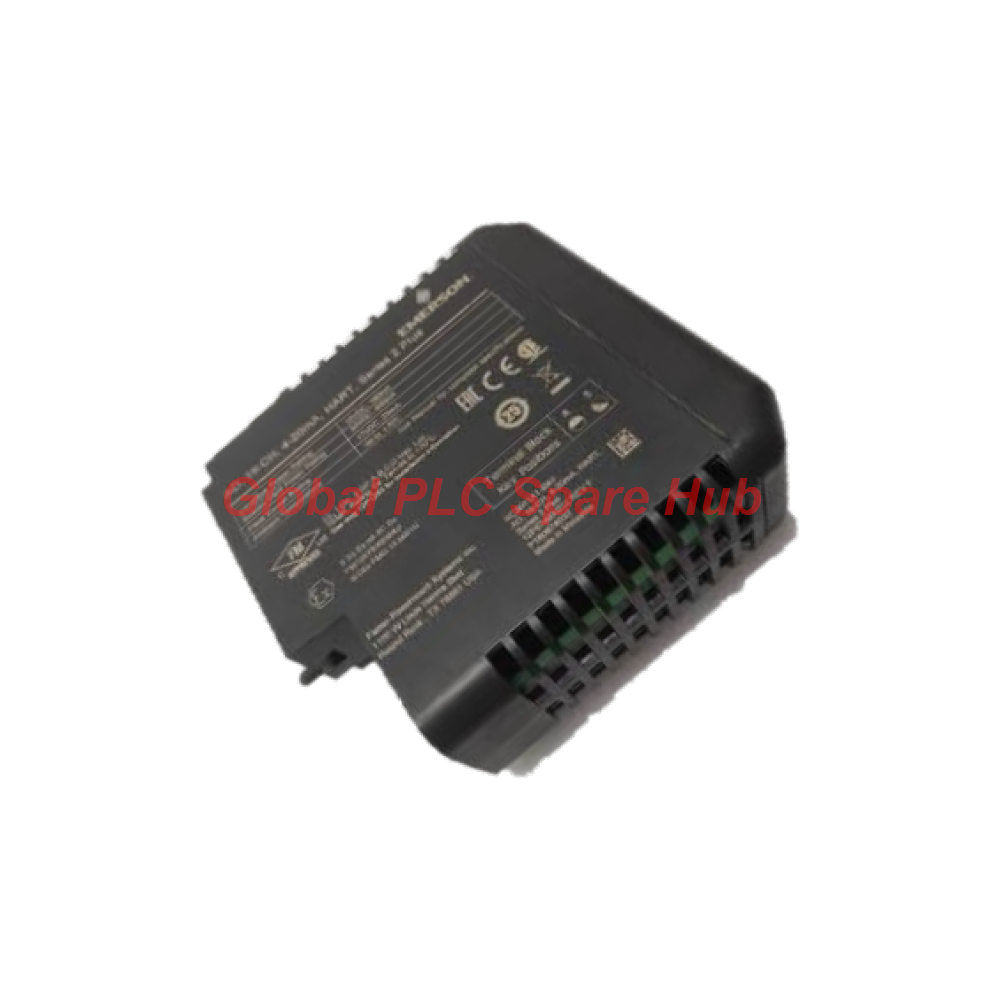

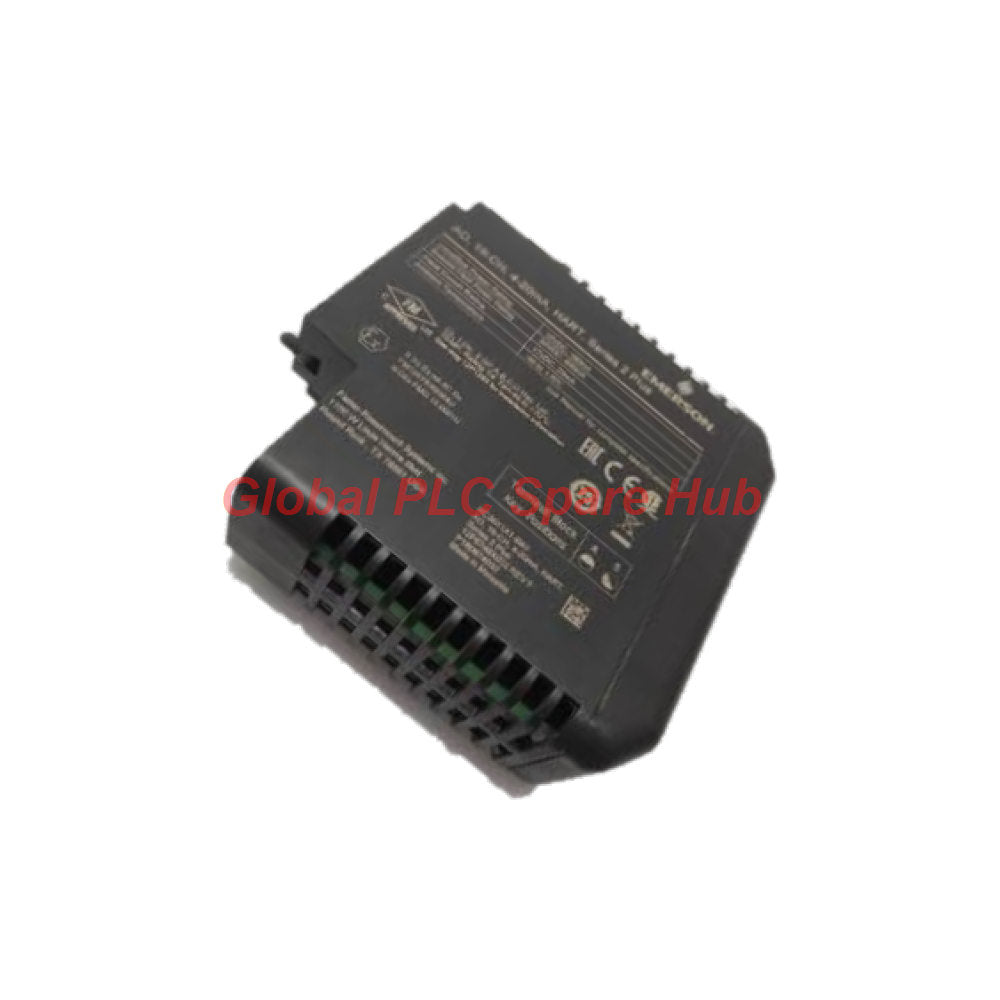

KC3011X1-BA1 Emerson 12P6749X042 وحدة إخراج DeltaV

إيمرسون KC3011X1-BA1 | واجهة الإشارة التناظرية لنظام DeltaV

هوية المنتج: KC3011X1-BA1 | 12P6749X042

يتم وصف إيمرسون KC3011X1-BA1 في المواصفات المقدمة على أنه وحدة تناظرية ذات 16 قناة تدعم أجهزة القياس الميدانية ثنائية الأسلاك من 4 إلى 20 مللي أمبير. تدعم وظائف HART المدرجة بها الوصول إلى بيانات الجهاز وإعداد التقارير عن الحالة ضمن بنيات أتمتة DeltaV المتوافقة.

بالنسبة لمهندسي العمليات، تشمل معايير الاختيار الرئيسية تهيئة القناة، وطاقة حلقة جهاز الإرسال، والعزل، ودقة الإشارة التناظرية، وتكامل HART. تأكد من وظيفة الإدخال أو الإخراج الدقيقة للوحدة قبل الطلب.

التعريف	التفاصيل
الشركة المصنعة	إيمرسون (Emerson)
الطراز	KC3011X1-BA1
رقم الجزء	12P6749X042
عائلة المنتج	وحدات نظام التحكم الموزع DeltaV
فئة الوحدة	وحدة تناظرية بـ 16 قناة؛ تأكد من اتجاه الإدخال/الإخراج الدقيق
واجهة الإشارة	4-20 مللي أمبير، أجهزة ميدانية ثنائية الأسلاك، وفقاً لمواصفات الإدخال المقدمة
الاتصال	تعدية (Pass-through) HART وإعداد تقارير المتغيرات/الحالة، خاضعة للتهيئة
الغرض الأساسي	تكامل الإشارة التناظرية الميدانية داخل أنظمة التحكم الصناعية المتوافقة

01 | بنية الإشارة والأداء الكهربائي

ينظم هذا القسم المواصفات الكهربائية المقدمة حسب الوظيفة. تظل القيم غير المؤكدة محددة للتحقق الهندسي.

المعلمة الهندسية	المواصفات المقدمة	اعتبارات الاختيار
عدد القنوات	16 قناة	تأكد من ترتيب القنوات والتهيئة المدعومة.
واجهة المستشعر	ثنائية الأسلاك، 4-20 مللي أمبير	تحقق من التوافق مع أجهزة الإرسال الميدانية المتصلة.
نطاق الإشارة الكامل	2-22 مللي أمبير، مع فحص تجاوز النطاق	تأكد من عتبات التشخيص المدعومة والتحجيم الهندسي.
مزود جهاز الإرسال	13.5 فولت على الأقل عند 20 مللي أمبير	تحقق من متطلبات جهد جهاز الإرسال وإجمالي مقاومة الحلقة.
تحديد التيار	الحد الأقصى للتيار مقيد عند 29 مللي أمبير	تأكد من سلوك الحماية المحدد في الدليل الرسمي.
الدقة عبر درجة الحرارة	0.2% من النطاق	استخدم هذه القيمة فقط بعد التأكد من مواصفات الوحدة الدقيقة.
التكرارية	0.05% من النطاق	تحقق من ظروف الاختبار وتعريف القياس المعمول به.
دقة التحويل	محول تناظري-رقمي (A/D) بـ 16 بت	تشير مواصفات A/D المقدمة إلى وظيفة إدخال تناظري.
مرشح منع التعرج (Anti-Aliasing)	-3 ديسيبل عند 2.7 هرتز؛ -20.5 ديسيبل عند 20 هرتز	ضع في اعتبارك ديناميكيات العملية ومتطلبات ضوضاء الإشارة.
المعايرة	لا تتطلب، وفقاً للبيانات المقدمة	اتبع إجراءات الصيانة والتحقق الخاصة بالشركة المصنعة.
تيار ناقل النظام	سيمبلكس: 85 مللي أمبير نموذجياً، 150 مللي أمبير كحد أقصى؛ زائد: 110 مللي أمبير نموذجياً، 200 مللي أمبير كحد أقصى	تنطبق القيم عند ناقل اسمي 12 فولت تيار مستمر.
طاقة دائرة المجال	500 مللي أمبير كحد أقصى لكل بطاقة عند 24 فولت تيار مستمر ±10%	تحقق من ميزانية طاقة النظام المثبت وتصميم الأسلاك.
عزل القناة	معزولة بصرياً عن النظام؛ تم اختبارها في المصنع عند 1000 فولت تيار مستمر	لا تفسر جهد الاختبار على أنه تصنيف جهد تشغيل مستمر.
زمن فحص HART	نموذجياً 600-800 مللي ثانية لكل قناة مفعلة	ضع في اعتبارك هذا الفاصل الزمني عند التخطيط لتشخيصات الجهاز.

تمييز هام في المواصفات: تصف بيانات تحويل A/D المقدمة مسار إشارة موجه للإدخال. بينما يصف الوصف الإضافي هذا المنتج كـ وحدة إخراج تناظرية مع تحويل رقمي-تناظري (D/A). هذه الوظائف ليست قابلة للتبديل.

لا تستخدم دقة الإخراج المتعارضة 0.1%، أو الحمل 750 أوم، أو معدل التحديث 50 مللي ثانية، أو رقم الطاقة 3.5 واط كمواصفات مؤكدة لهذا الجزء. تحقق منها مقابل وثائق الوحدة الدقيقة.

02 | اتصالات HART ورؤية الأجهزة

تدرج المعلومات المقدمة خاصية تعدية (Pass-through) HART لبرنامج AMS Device Manager. كما تدرج إعداد تقارير متغيرات وحالة HART لوظائف التحكم.

• الوصول إلى الأجهزة: تمرير اتصالات HART المدعومة عبر نظام التحكم إلى برامج إدارة الأصول المتوافقة.
• إعداد تقارير المتغيرات: الوصول إلى متغيرات HART المدعومة عندما تقوم تهيئة الوحدة والنظام بكشفها.
• مراقبة الحالة: استخدم معلومات حالة الأجهزة المتاحة للمساعدة في تحديد مشاكل الأجهزة الميدانية.
• تخطيط الصيانة: اجمع قيم العملية التناظرية مع معلومات الأجهزة الرقمية المدعومة.
• استكشاف أخطاء الحلقة وإصلاحها: قارن الإشارة التناظرية مقابل تشخيصات الأجهزة عندما يكون كلا مصدري البيانات متاحين.

يعتمد الوصول إلى HART على الأجهزة المثبتة، وتهيئة النظام، ودعم الأجهزة، وإعداد برنامج AMS. تأكد من المتغيرات المدعومة وأوامر التشخيص قبل التخطيط لأي تطبيق.

03 | تكامل نظام DeltaV

يجب اختيار KC3011X1-BA1 بناءً على تهيئة أجهزة DeltaV الفعلية وليس فقط بناءً على رقم الجزء.

فحص التكامل	ما يجب على المهندسين التحقق منه
أجهزة التحكم والإدخال/الإخراج	تأكد من جيل أجهزة DeltaV المدعوم وموقع التثبيت.
تهيئة القناة	تحقق من اتجاه الإدخال أو الإخراج الفعلي للوحدة وتعيينات القنوات.
أسلاك المجال	تحقق من تعيينات الأطراف، وقطبية الحلقة، وتدريع الكابلات، ومتطلبات التأريض.
دعم HART	تأكد من تعدية الجهاز، وإعداد تقارير المتغيرات، وتكامل إدارة الأصول.
ميزانية الطاقة	احسب متطلبات ناقل النظام وحلقة المجال للتهيئة المثبتة.
التكرارية (Redundancy)	تحقق مما إذا كان الهيكل وبنية النظام المقصودان يدعمان الترتيب المطلوب.
قاعدة بيانات التهيئة	تأكد من التعرف على الأجهزة، وإعدادات القنوات، ومراجعات النظام المعمول بها.

قدم تفاصيل أجهزة DeltaV الحالية لديك قبل الطلب. تساعد هذه الخطوة في منع عدم تطابق أنواع الإشارات وتكوينات التثبيت غير المدعومة.

04 | المعدات المناسبة والتطبيقات الصناعية

بمجرد التأكد من وظيفة الإدخال/الإخراج الدقيقة للوحدة، قد تشمل التطبيقات المناسبة منشآت التحكم في العمليات التالية.

• أجهزة إرسال العمليات: دمج أجهزة إرسال الضغط أو المستوى أو التدفق أو درجة الحرارة المدعومة بمخرجات 4-20 مللي أمبير.
• المعالجة الكيميائية: الحصول على إشارات الأجهزة لمراقبة العملية والتحكم فيها، حيث تدعم الوحدة المهيأة الإدخال التناظري.
• المياه ومياه الصرف الصحي: توصيل أجهزة المستوى والتدفق والضغط المتوافقة بنظام تحكم موزع.
• منشآت النفط والغاز: دعم واجهات أجهزة العمليات ضمن تثبيت DeltaV متوافق.
• الطاقة والمرافق: دمج قياسات العمليات المدعومة في استراتيجيات المراقبة والتحكم.
• التصنيع الدوائي: دعم تكامل الأجهزة التناظرية عندما يلبي النظام متطلبات التحقق الخاصة بالموقع.
• تحديث المصانع: استبدال أو توسيع وحدة قائمة بعد التأكد من توافق الأجهزة والبرامج الثابتة والتهيئة.

تصف هذه الأمثلة تطبيقات محتملة لوحدة تناظرية متوافقة. تأكد من اتجاه الإشارة الفعلي للوحدة قبل تعيين مهام القياس أو التحكم.

05 | التشخيص واستكشاف الأعطال عملياً

تؤسس المواصفات المقدمة دعم HART وفحص تجاوز النطاق التناظري. لكنها لا تؤسس كل وظيفة تشخيص أو إنذار مدمجة. استخدم الفحوصات التالية لتوجيه التحقيق الميداني.

الأعراض الملاحظة	الفحوصات الهندسية
القيمة التناظرية تظل أقل من النطاق المتوقع	قس تيار الحلقة وتحقق من مزود جهاز الإرسال، وقطبية الأسلاك، واستمرارية الحلقة.
الإشارة تتجاوز النطاق المهيأ	قارن التيار المقاس بنطاق 2-22 مللي أمبير وتحقق من تهيئة جهاز الإرسال.
فشل اتصالات HART	تحقق من توافق الجهاز، وأسلاك الحلقة، وعنونة الجهاز، وتهيئة AMS.
قيم HART تظهر متأخرة	ضع في اعتبارك زمن الفحص النموذجي المدرج 600-800 مللي ثانية لكل قناة مفعلة.
عدة قنوات تظهر قراءات غير طبيعية	افحص طاقة المجال المشتركة، وظروف ناقل النظام، والأسلاك المشتركة، وإعدادات التهيئة.
القراءات تتقلب بشكل غير متوقع	تحقق من التدريع، والتأريض، والتداخل الكهربائي، واستقرار الحلقة، وسلوك جهاز الإرسال.

ملاحظة هندسية ميدانية: إذا أبلغ جهاز إرسال عن قيمة عملية طبيعية عبر HART ولكن نظام التحكم يعرض قيمة تناظرية غير صحيحة، قارن المتغير الرقمي بقياس تيار حلقة تمت معايرته. يساعد هذا المقارنة في تمييز مشكلة جهاز الإرسال عن مشاكل الأسلاك أو التحجيم أو قناة الوحدة.

استشر دائماً سجلات تشخيص DeltaV المعمول بها ووثائق الشركة المصنعة. لا تفترض أن كل عرض مدرج يشير إلى وحدة تالفة.

06 | رؤية Global PLC Spare HUB

يركز نهج اختيارنا على مسار الإشارة، وليس فقط رقم المنتج. بالنسبة للوحدات التناظرية، يمكن أن يؤدي تحديد الإدخال/الإخراج غير الصحيح إلى أخطاء في الأسلاك، وفشل في التهيئة، وتكاليف استبدال غير ضرورية.

مثال هندسي: جهاز إرسال يقرأ بشكل صحيح محلياً ولكن ليس في DeltaV

يقوم مهندس صيانة بفحص جهاز إرسال ثنائي الأسلاك ويؤكد أن شاشته المحلية تعرض قيمة العملية المتوقعة. لا تزال شاشة مشغل DeltaV تعرض قراءة غير صحيحة.

1. قس تيار الحلقة باستخدام أداة معايرة مناسبة.
2. تأكد من أن جهاز الإرسال الميداني يستخدم نطاق 4-20 مللي أمبير المتوقع.
3. تحقق من نوع القناة المهيأة وتحجيم الوحدات الهندسية.
4. راجع متغيرات HART المتاحة ومعلومات حالة الأجهزة.
5. قارن النتائج بمواصفات الإدخال الموثقة للوحدة.
6. سير العمل هذا يفصل سلوك الأجهزة الميدانية عن مشاكل الاستحواذ التناظري وتحجيم البرامج. كما يتجنب استبدال الوحدة قبل تأكيد العطل.

توصية الاختيار: قبل شراء KC3011X1-BA1 / 12P6749X042، احصل على ملصق الوحدة، وتفاصيل أجهزة DeltaV، ومخطط الأطراف، وورقة البيانات الرسمية. قم بحل تعارض الإدخال/الإخراج قبل التثبيت.

07 | التعبئة والشحن والضمان

بند تجاري	التفاصيل
تعريف المنتج	Emerson KC3011X1-BA1، رقم الجزء 12P6749X042
محتويات العبوة	الوحدة كما هو محدد في الطلب المؤكد؛ تتطلب الملحقات الإضافية تأكيداً
الوثائق	التوفر يعتمد على ترتيب التوريد المؤكد
الإرسال	عادةً 24-48 ساعة بعد تأكيد الطلب والمخزون
خيارات البريد السريع	FedEx أو UPS أو DHL، خاضعة للوجهة وتوافر الخدمة
الضمان	ضمان البائع لمدة 12 شهراً، خاضع للشروط والأحكام المكتوبة
دعم عروض الأسعار	طلب السعر، التوفر، تقديرات التسليم، ومراجعة التوافق

تأكد من الملحقات المضمنة، وجدول التسليم، وشروط الضمان قبل تقديم طلبك. تعتمد تقديرات الشحن على الوجهة والتخليص الجمركي وعمليات شركة النقل.

08 | أسئلة متكررة

س1: كيف يمكنني التحقق من الاستبدال الصحيح عندما يكون لوحدتين أرقام أجزاء متشابهة؟

قارن رمز الطراز الكامل، ورقم المنتج، ومراجعة الأجهزة، وتخطيط الموصل، ووظيفة القناة. قد يؤدي مطابقة الجزء الأول فقط من رمز المنتج إلى استبدال غير متوافق.

س2: ما هي الأدلة التي يجب أن أجمعها قبل طلب الدعم الفني؟

سجل لوحة اسم الوحدة، وتهيئة أجهزة DeltaV، وأرقام القنوات المتأثرة، وتيار الحلقة المقاس، وإنذارات النظام، وحالة HART. تساعد هذه التفاصيل في تضييق نطاق العطل دون الاعتماد على الافتراضات.

س3: هل يمكنني استخدام دقة 16 بت المذكورة لتحديد دقة قياس العملية الفعلية؟

لا. تصف الدقة الحبيبية الرقمية للمحول، وليس دقة القياس الكاملة. يعتمد الأداء العام أيضاً على المعايرة، وتكييف الإشارة، والظروف البيئية، ومواصفات الوحدة الموثقة.

س4: كيف يجب أن أقيم زمن فحص HART لتثبيت كبير للأجهزة؟

راجع عدد القنوات المفعلة وزمن الاستجابة التشخيصية المطلوب. الرقم المقدم 600-800 مللي ثانية هو رقم نموذجي لكل قناة مفعلة، لذا تأكد من سلوك النظام الفعلي قبل تقدير التغطية التشخيصية الإجمالية.

س5: ماذا يجب أن أرسل عند طلب عرض سعر لهذه الوحدة؟

قدم رقم الطراز الكامل، ورقم المنتج، وتفاصيل أجهزة DeltaV المثبتة، والكمية المطلوبة، وبلد الوجهة، وأي صور متاحة للوحة الاسم. اطلب من المورد تأكيد اتجاه الإدخال/الإخراج، والتوافق، وحالة المخزون، والضمان، وجدول الإرسال.

طلب عرض سعر فني

هل تبحث عن الوحدة التناظرية Emerson KC3011X1-BA1، رقم الجزء 12P6749X042؟

اتصل بـ Global PLC Spare HUB للحصول على عرض سعر، وتأكيد التوافر، ومراجعة توافق التطبيق. قم بتضمين تهيئة DeltaV الخاصة بك ووظيفة الإشارة المطلوبة لمساعدة فريقنا في التحقق من الوحدة الصحيحة.
