لوحة معالج الحماية الاحتياطية للتوربينات GE IS210BPPBH2CAA Mark VI

نظرة عامة على المنتج

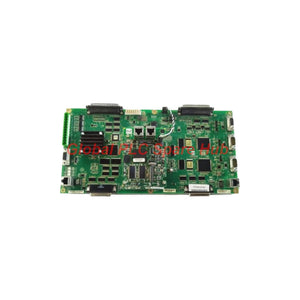

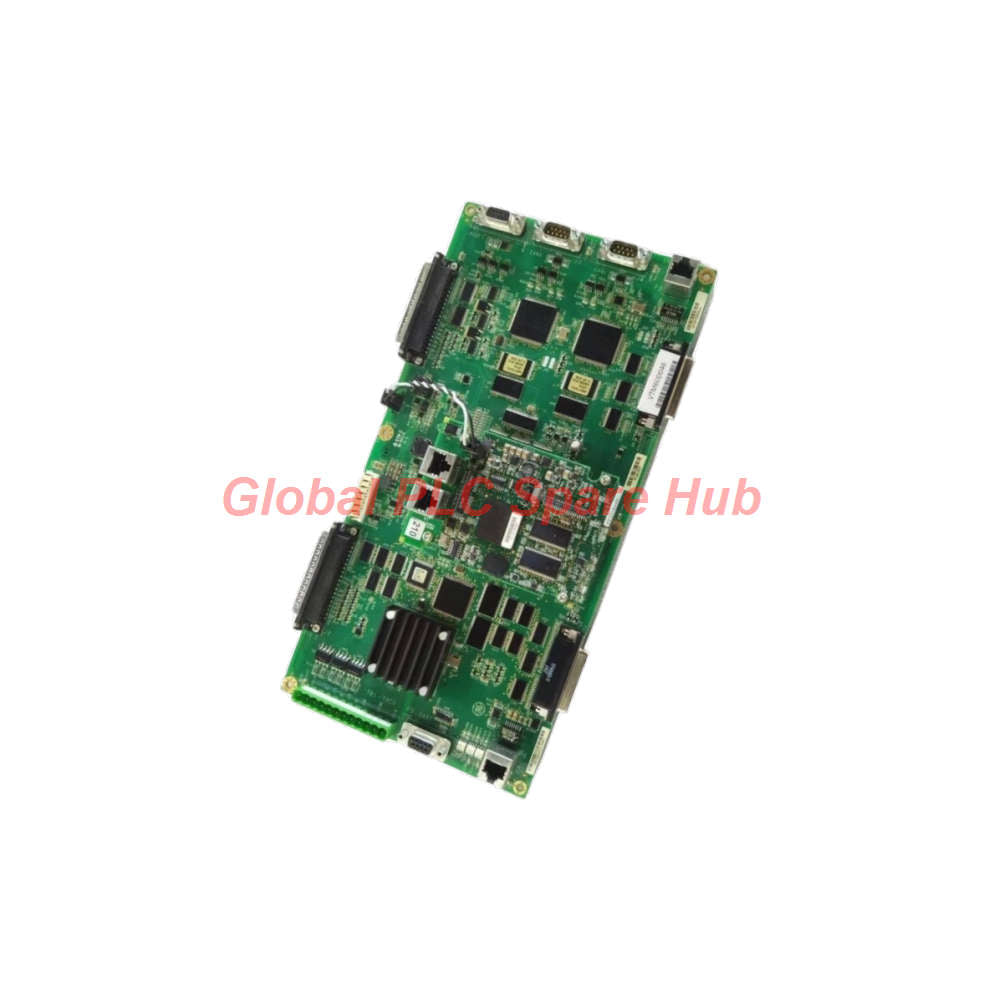

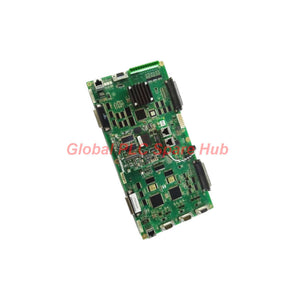

يُعد GE IS210BPPBH2CAA لوحة دوائر مطبوعة تُستخدم في منصة التحكم في التوربينات GE Mark VI. وتصنيفها الوظيفي هو BPPB (لوحة معالج الحماية الاحتياطية).

تدعم هذه اللوحة هياكل التحكم في التوربينات الخاصة بـ تطبيقات التوربينات الغازية والبخارية. وتعمل ضمن مجموعات تحكم أكبر تستخدم إما تكوينات بسيطة (Simplex) أو ثلاثية الوحدات الفائضة (TMR).

توفر اللوحة أجهزة ومنافذ اتصال متعلقة بالمعالج لمهام حماية التوربينات والتحكم فيها. وتشمل ميزاتها المادية ذاكرة RAM، وذاكرة FLASH، واتصال Ethernet، واتصالاً تسلسلياً، ومكونات مراقبة مدمجة.

في بنية TMR، تقوم ثلاث بطاقات معالج بتشغيل برنامج تطبيق التوربينات عبر نظام التحكم. ويدعم هذا الترتيب المعالجة المنسقة والفائض على مستوى النظام.

المواصفات الفنية

المعلمة	المواصفة
العلامة التجارية	جنرال إلكتريك (GE)
الطراز	IS210BPPBH2CAA
تحديد الطرازات ذات الصلة	IS210BPPBH2C
السلسلة	Mark VI / Mark VIe
الاختصار الوظيفي	BPPB
نوع المنتج	لوحة دوائر مطبوعة / لوحة معالج الحماية الاحتياطية
التطبيق	التحكم في التوربينات الغازية والبخارية
بنية التحكم	بسيطة (Simplex) وTMR، حسب تكوين النظام
الذاكرة	RAM وFLASH
منافذ Ethernet	2
سرعة Ethernet	10/100 ميجابت في الثانية
أنماط الإرسال والاستقبال	نصف مزدوج ومزدوج بالكامل
الاتصال التسلسلي	متوفر
مؤقت مراقبة النظام	متوفر
مراقبة درجة الحرارة	مستشعر درجة حرارة مدمج
الرطوبة التشغيلية	5%–95%، غير متكثفة
درجة حرارة التخزين	-40°C إلى +85°C، في حالة عدم التشغيل
الأبعاد التقريبية	16 × 16 × 12 سم
الوزن التقريبي	0.8 كجم
مرجع الشركة المصنعة	شركة جنرال إلكتريك، GE Industrial Systems

بنية الأجهزة والميزات الوظيفية

تتضمن IS210BPPBH2CAA عدة عناصر مادية للتكامل مع مجموعات التحكم في التوربينات.

• ترتيب الموصلات: توفر ثمانية موصلات مقابس أنثوية توصيلات كهربائية على مستوى اللوحة. تتراوح تكويناتهم من موصلات ثنائية السنون إلى موصلات بثمانية عشر سنًا.
• مكونات الحماية من الارتفاع المفاجئ للجهد: تشكل ستة مغيرات معدنية أكسيدية (MOVs) صفًا مرئيًا على طول الجانب الأيسر من اللوحة.
li> موارد الذاكرة: تدعم ذاكرة RAM وFLASH عمليات المعالج وتخزين معلومات النظام.
• واجهات Ethernet: تدعم واجهتان بسرعة 10/100 ميجابت في الثانية الاتصال بالشبكة.
• الواجهة التسلسلية: تدعم منفذ اتصال تسلسلي مدمج اتصالات الخدمة والنظام المتوافقة.
• مراقبة النظام: يدعم مؤقت مراقبة النظام الإشراف على المعالج واكتشاف الأعطال.
• مراقبة درجة الحرارة: يوفر مستشعر مدمج معلومات تشخيصية متعلقة بدرجة الحرارة.

تدعم هذه الميزات الاتصال على مستوى اللوحة، والإشراف على المعالج، والتكامل ضمن بنية التحكم في التوربينات.

إرشادات التركيب

يحمي التركيب الصحيح سلامة اللوحة ويقلل من مخاطر بدء التشغيل. اتبع وثائق أجهزة GE المعمول بها وإجراءات السلامة في الموقع.

• 1. تحقق من رقم القطعة: تأكد من أن IS210BPPBH2CAA مطابق للوحة والنظام الحاليين وقائمة المواد.
• 2. تحقق من توافق النظام: حدد تكوين وحدة التحكم Mark VI أو Mark VIe قبل التركيب.
• 3. عزل الطاقة: اتبع إجراءات الإيقاف عن العمل والعزل الكهربائي المعتمدة.
• 4. افحص الأجهزة: افحص الموصلات وأسطح اللوحة والمكونات المرئية بحثًا عن أي أضرار مادية.
• 5. تحقق من مواقع الموصلات: قارن مواقع الموصلات وتعيينات الأسلاك بسجلات التركيب الأصلية.
• 6. ركّب اللوحة: اتبع موضع الرف المحدد وإجراءات المناولة المعتمدة.
• 7. استعد التوصيلات: تأكد من إحكام التوصيلات الكهربائية قبل استعادة طاقة النظام.
• 8. أجرِ الفحوصات الأولية: راجع حالة المعالج ومؤشرات الاتصال ورسائل تشخيص النظام.

ملاحظة هندسية: لا تفترض أبدًا تعيينات سنون الموصل أو توافق البرامج الثابتة. تحقق من كليهما وفقًا لوثائق GE المعمول بها.

بدء التشغيل والتشخيص والصيانة

يجب أن يتحقق بدء التشغيل من تشغيل اللوحة وتفاعلها مع نظام التحكم الكامل في التوربينات.

منطقة الفحص	الفحص الهندسي الموصى به
حالة المعالج	راجع حالة المعالج وسلوك بدء التشغيل ورسائل التشخيص المتاحة.
وظيفة مراقبة النظام	افحص الحالة المتعلقة بمراقبة النظام وابحث عن أعطال الإشراف المتكررة على المعالج.
اتصال Ethernet	تحقق من اتصالات الشبكة وحالة الارتباط واستقرار الاتصال.
الاتصال التسلسلي	افحص توصيلات الواجهة ومعلمات الاتصال المكوّنة.
مراقبة درجة الحرارة	راجع قراءات درجة الحرارة المتاحة وابحث عن الاتجاهات غير الطبيعية.
الظروف البيئية	افحص تهوية الخزانة والرطوبة والتكثف المحتمل.
سلامة الموصلات	افحص استقرار الموصلات وحالة نقاط التلامس وأمان الأسلاك.

مثال ميداني 1 – اتصال Ethernet متقطع:

قد يبلغ وحدة تحكم التوربينات عن اتصال متقطع بالشبكة. أولًا، افحص كلا توصيلي Ethernet وتحقق من حالة الارتباط. ثم افحص سلامة الكابل وتكوين الشبكة وسجلات التشخيص ذات الصلة. يساعد هذا النهج على فصل الأعطال على مستوى اللوحة عن مشاكل الشبكة الخارجية.

مثال ميداني 2 – إنذار تشخيص غير متوقع للمعالج:

قد يشير الإنذار المتعلق بمراقبة النظام إلى إشراف غير طبيعي على المعالج. راجع سجل التشخيص وسجلات بدء التشغيل أولًا. ثم افحص استقرار الطاقة وتوصيلات اللوحة وتكوين النظام. تجنب استبدال اللوحة قبل التحقق من الأسباب الخارجية.

مثال ميداني 3 – عدم استقرار متعلق بدرجة الحرارة:

قد تحدث إنذارات درجة الحرارة عندما يصبح تهوية الخزانة مقيدًا. قارن قراءات درجة الحرارة بظروف التشغيل التاريخية. افحص الفلاتر ومعدات التبريد وتدفق الهواء في الخزانة قبل التفكير في استبدال اللوحة.

توافق النظام والتكامل

تنتمي IS210BPPBH2CAA إلى عائلة أجهزة التحكم في التوربينات GE Mark VI. وتشمل تطبيقاتها أنظمة التحكم في التوربينات الغازية والبخارية.

• Mark VI: مصممة للتكامل ضمن بنية التحكم في التوربينات Mark VI ذات الصلة.
• Mark VIe: تأكد من مراجعة الأجهزة الدقيقة ووظيفة اللوحة وقائمة مواد النظام قبل الاستبدال.
• بنية Simplex: تدعم تكوينات التحكم أحادية القناة المعمول بها.
• بنية TMR: تدعم التكامل ضمن ترتيبات التحكم ثلاثية الفائض المعمول بها.
• تكامل HMI: يمكن لمنصة التحكم الأوسع استخدام واجهة HMI للرسومات الخاصة بالمشغل ومراقبة النظام وأدوات الصيانة.
• تكامل رف VME: تحقق من موضع الرف المقصود والتوصيلات وفقًا لتكوين النظام.

هام: أرقام الطرازات المتشابهة لا تضمن قابلية الاستبدال المباشر. تأكد من مراجعات الأجهزة ومتطلبات البرامج الثابتة وتعيينات الموصلات وتكوين التطبيق قبل الطلب.

التطبيقات الصناعية النموذجية

• توليد الطاقة بالتوربينات الغازية: تدعم الوظائف المتعلقة بالمعالج ضمن هياكل التحكم والحماية في التوربينات.
• أنظمة التوربينات البخارية: تتكامل مع مجموعات التحكم في التوربينات البخارية المعمول عليها.
• محطات الطاقة ذات الدورة المركبة: تدعم البنية التحتية للتحكم في التوربينات في منشآت توليد الطاقة ذات الدورة المركبة.
• محطات الطاقة الصناعية: تعمل كجزء من أجهزة التحكم المستخدمة في توليد الطاقة الصناعية.
• منشآت النفط والغاز: تدعم المعدات التي تعمل بالتوربينات ضمن منشآت التحكم الصناعية المتوافقة.
• أنظمة حماية التوربينات: تساهم في بنية التحكم والمراقبة القائمة على المعالج.

رؤية Global PLC Spare HUB

من منظور هندسي، تتطلب IS210BPPBH2CAA تحديدًا دقيقًا قبل الاستبدال.

يجب على الفنيين التمييز بين الوظائف المتعلقة بالمعالج للوحة BPPB ووحدات الإدخال/الإخراج متعددة الأغراض. هذا التمييز مهم عند استكشاف أخطاء الاتصال أو إنذارات المعالج غير المتوقعة.

على سبيل المثال، قد تعاني وحدة تحكم التوربينات من اتصال غير مستقر بعد صيانة الخزانة. يجب على الفني فحص توصيلات Ethernet وموضع اللوحة وتشخيصات الشبكة قبل استبدال أجهزة المعالج.

في تركيبات TMR، يجب على المهندسين أيضًا مراجعة حالة جميع قنوات المعالج الثلاث. يمكن أن يساعد مقارنة تشخيصات القنوات في تحديد مشاكل الأجهزة المعزولة ومشاكل النظام الأوسع.

نوصي بتسجيل رقم اللوحة الكامل ومراجعة الأجهزة وموضع الرف وتكوين النظام الحالي. تحسن هذه التفاصيل دقة الاستبدال وتقلل من مخاطر بدء التشغيل.

توصيات التركيب والصيانة

• استخدم حماية مناسبة من التفريغ الكهروستاتيكي عند التعامل مع لوحة الدوائر.
• حافظ على اللوحة داخل بيئة نظيفة وجافة ومحكومة.
• تجنب لمس نقاط تلامس الموصلات المكشوفة والمكونات الإلكترونية.
• سجل الأسلاك الحالية ومواقع الموصلات قبل الإزالة.
• افحص تهوية الخزانة والتأريض أثناء الصيانة الروتينية.
• راجع سجلات التشخيص بعد كل استبدال للوحة.
• احتفظ بنسخ احتياطية معتمدة للتكوينات وسجلات الصيانة.

معلومات الشهادات والامتثال

لا تحدد المعلومات الفنية المقدمة شهادات أمان أو تنظيمية محددة لهذه اللوحة.

لا تفترض وجود اعتمادات CE أو UL أو ATEX أو غيرها دون وثائق داعمة من الشركة المصنعة. تأكد من متطلبات الامتثال الخاصة بالمشروع قبل التركيب.

التعبئة والضمان

• المنتج: لوحة دوائر مطبوعة GE IS210BPPBH2CAA.
• التعبئة: تعبئة صناعية واقية مناسبة للمكونات الإلكترونية.
• الملحقات: لا تشمل الكابلات الإضافية والموصلات وأجهزة تركيب الأجهزة ما لم يتم تحديدها في الطلب.
• الضمان: ضمان لمدة 12 شهرًا.
• الشحن: FedEx وUPS وDHL متاحة.
• الإرسال: ترتيب شحن نموذجي خلال 24–48 ساعة بعد تأكيد الطلب، حسب التحقق من المخزون.

الأسئلة الشائعة (FAQ)

1. ما هي الوظيفة الأساسية لـ GE IS210BPPBH2CAA؟

يُعرف IS210BPPBH2CAA كلوحة معالج BPPB ضمن أجهزة التحكم في توربينات GE. ويدعم التكامل في هياكل التحكم والحماية Mark VI المعمول عليها.

2. هل يمكن لـ IS210BPPBH2CAA العمل في نظام TMR؟

نعم، تحدد معلومات المنتج المقدمة TMR كبنية نظام مدعومة. يجب على المهندسين التحقق من تكوين المعالج الكامل وتوافق الأجهزة قبل التركيب.

3. كيف يمكن للمهندسين التحقيق في مشاكل الاتصال المتقطع؟

ابدأ بالتحقق من حالة ارتباط Ethernet وسلامة الكابل وتكوين الشبكة. راجع سجلات النظام وقارن سلوك الاتصال عبر قنوات المعالج المتاحة. تساعد هذه العملية في تحديد مشاكل الشبكة الخارجية قبل استبدال اللوحة.

4. هل يمكن لـ IS210BPPBH2CAA استبدال كل لوحة IS210BPPBH2C؟

لا. أرقام الطرازات ذات الصلة لا تثبت قابلية استبدال شاملة. قارن مراجعات الأجهزة وتكوينات الموصلات ومتطلبات البرامج الثابتة ووثائق النظام قبل الطلب.

5. ما المعلومات التي يجب أن يقدمها المشترون عند طلب عرض أسعار؟

قدم رقم الطراز الكامل ومراجعة الأجهزة الحالية ومنصة التطبيق والكمية المطلوبة. يمكن أن تساعد صورة لملصق اللوحة في التحقق من المنتج الصحيح.

6. ما الذي يجب على الفنيين التحقق منه قبل استبدال لوحة يُشتبه في أنها تالفة؟

افحص أولًا ظروف الطاقة ودرجة حرارة الخزانة وتوصيلات الشبكة واستقرار الموصلات. راجع تشخيصات المعالج والإنذارات التاريخية. تساعد هذه الفحوصات في منع استبدال المكونات دون داعٍ.

7. هل تتضمن اللوحة واجهات اتصال Ethernet وتسلسلي؟

نعم. تحدد المواصفات المقدمة منفذي Ethernet بسرعة 10/100 ميجابت في الثانية وواجهة اتصال تسلسلي واحدة. تأكد من ترتيب الواجهة الفعلي وفقًا لوثائق الأجهزة المعمول عليها.

8. ما هو النهج الموصى به عند اختيار لوحة بديلة؟

استخدم رقم القطعة الكامل كمرجع أساسي للاختيار. ثم قارن مراجعة الأجهزة والجيل النظامي وموضع الرف ومتطلبات التطبيق. استشر وثائق المعدات الأصلية قبل الموافقة على الاستبدال.

اطلب عرض أسعار لـ GE IS210BPPBH2CAA

هل تبحث عن لوحة معالج BPPB Mark VI GE IS210BPPBH2CAA؟

اتصل بـ Global PLC Spare HUB للتحقق من المنتج والتسعير والتوافر. يمكن لفريقنا المساعدة في تحديد الطراز وتوفير قطع غيار الأتمتة الصناعية.

أرسل إلينا رقم القطعة والكمية للحصول على عرض أسعار.
