وحدة إخراج IC697MDL940 Emerson Series 90-70 | واجهة المرحل

Manufacturer: GE Fanuc
Product No.: IC697MDL940
Condition： متوفر بالمخزون
Product Type: وحدة الإخراج
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

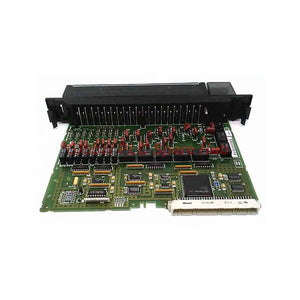

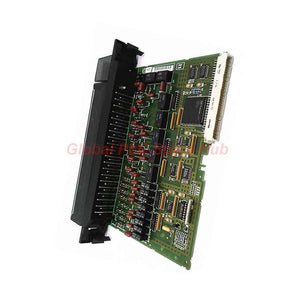

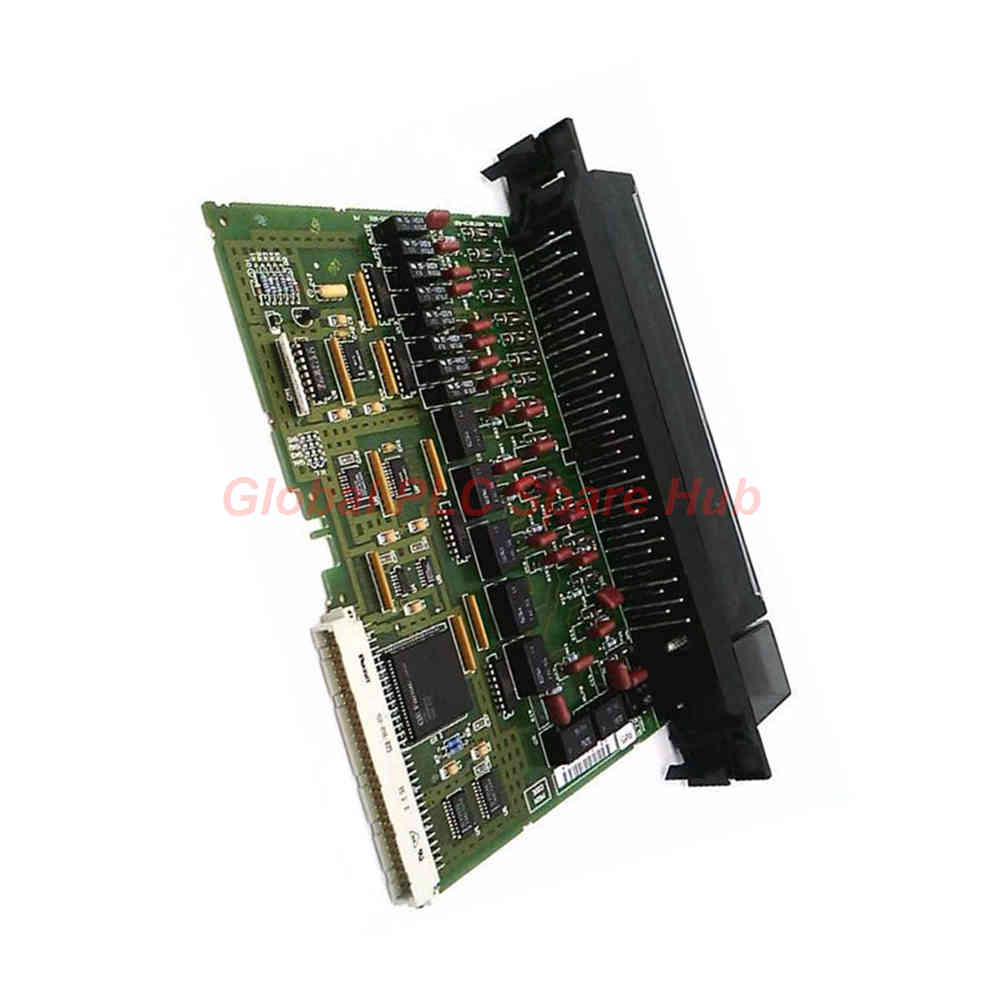

IC697MDL940 سلسلة 90-70 وحدة تحكم خرج الترحيل

تقدم وحدة IC697MDL940 تبديل خرج الترحيل من الدرجة الصناعية لهياكل تحكم PLC المتطلبة.

تجمع الوحدة بين مخارج الترحيل المعزولة والتوافق المرن مع أحمال التيار المتردد والتيار المستمر.

يدعم ترتيب التلامس المختلط من النوع A والنوع C استراتيجيات التحكم الميداني المعقدة.

تعمل حماية المصهر المدمجة ودوائر التخميد على تحسين الموثوقية التشغيلية على المدى الطويل.

تتناسب الوحدة مع أنظمة الأتمتة الصناعية عالية الكفاءة التي تتطلب أداء تبديل مستقرًا يعتمد على الترحيل.

هندسة تبديل الترحيل الصناعية

ستة عشر قناة خرج ترحيل مدمجة
يدعم أحمال الخرج من التيار المتردد والتيار المستمر على حد سواء
تكوينات تلامس مختلطة من النوع A والنوع C
قنوات تلامس ترحيل معزولة بشكل فردي
تصميم صمامات حماية الترحيل المدمجة
هيكل تلامس صناعي من سبيكة الفضة
أداء استجابة تبديل سريعة 10 مللي ثانية

رؤية Global PLC Spare HUB

تظل وحدة IC697MDL940 فعالة للغاية لتطبيقات التحكم بالترحيل الصناعية التي تتطلب مرونة العزل الكهربائي.

غالبًا ما يختار المهندسون هذه الوحدة لدمج أجهزة الحقل ذات الجهد المختلط.

تبسط قنوات النوع C المعزولة بشكل فردي تكوينات التشابك والإنذار المعقدة.

يدعم هيكل الترحيل القوي دورات التبديل الصناعية المتكررة باستقرار تلامس موثوق به.

تعمل شبكة التخميد المدمجة أيضًا على تقليل تآكل الترحيل أثناء عمليات تبديل الحمل الاستقرائي.

المواصفات الفنية الأساسية

العلامة التجارية: GE Fanuc / Emerson Automation
السلسلة: السلسلة 90-70
النموذج: IC697MDL940
نوع المنتج: وحدة خرج الترحيل
إجمالي المخارج: 16 خرج ترحيل
تكوين الخرج: 8 مخارج من النوع C و 8 مخارج من النوع A
تجميع النوع A: مجموعتان من أربعة مخارج
عزل النوع C: قنوات معزولة بشكل فردي
الجهد المقنن: 120/240VAC أو 5/24/125VDC
نطاق تردد التيار المتردد: 47-63 هرتز
الحد الأقصى لتيار حمل التيار المتردد: 2 أمبير
الحد الأقصى لتيار حمل التيار المستمر: 2 أمبير عند 5-30VDC
الحد الأقصى لمدى التيار المستمر الأعلى: 0.2 أمبير حتى 150VDC
الحد الأقصى لتيار التسرب: 1 مللي أمبير عند 120VAC
الحد الأقصى لتيار الوحدة: 16 أمبير إجمالاً
الحد الأقصى لتيار المجموعة: 4 أمبير لكل مجموعة
الحد الأدنى لتيار الحمل: 10 مللي أمبير
جهد العزل: 1500 فولت
وقت الاستجابة: 10 مللي ثانية تشغيل/إيقاف
تردد التبديل: 20 دورة في الدقيقة
تصنيف الطاقة: 480VA لأحمال التيار المتردد
طاقة حمل التيار المستمر: 60 وات
استهلاك التيار: 750 مللي أمبير
عرض الوحدة: فتحة واحدة
مادة التلامس: سبيكة الفضة
مقاومة التلامس: 0.2 أوم كحد أقصى
حماية المصهر: مصهر مدمج 3 أمبير لكل قناة
دائرة التخميد: مقاوم 47 أوم مع مكثف 0.015 ميكروفاراد
هيكل الترحيل: ملف ثابت ومحرّك متحرك
عمر التلامس الميكانيكي: 20 مليون عملية
عمر التلامس الكهربائي: مليون عملية

خصائص قناة الإخراج

يدعم أحمال الحقل ذات الجهد المختلط
يوفر تبديل ترحيل معزول
يتعامل مع الأحمال الاستقرائية والمقاومة
يدعم تطبيقات منطق التشابك
يحافظ على تبديل تلامس مستقر
حماية مدمجة من القمع العابر
مصمم لبيئات PLC الصناعية

المعدات والأنظمة المتوافقة

حوامل GE Fanuc Series 90-70 PLC
لوحات بدء تشغيل المحركات الصناعية
أنظمة أتمتة العمليات القائمة على الترحيل
أنظمة إعلان الإنذار الصناعية
لوحات التحكم في الملف اللولبي والمشغل
أنظمة تسلسل آلات المصانع
واجهات توزيع الطاقة الصناعية
تركيبات أجهزة الحقل المختلطة AC/DC

التطبيقات الصناعية الموصى بها

أنظمة التحكم في الآلات المنفصلة
التشابك الصناعي للترحيل
تطبيقات تبديل بدء تشغيل المحركات
دوائر التحكم في إيقاف العمليات
أنظمة الإنذار والإخطار
تسلسل أتمتة المصانع
توسع خرج الترحيل الموزع
التحكم في تبديل المرافق الصناعية

ميزات التشخيص والموثوقية

حماية مصهر القناة المدمجة
شبكة التخميد تقلل من تقوس التلامس
العزل العالي يحسن سلامة الإشارة
يدعم تبديل الحمل الاستقرائي المستقر
يحسن متانة الترحيل على المدى الطويل
يبسط تشخيصات الصيانة الميدانية

إرشادات التثبيت والهندسة

تحقق من تصنيفات حمل الإخراج قبل التثبيت
افصل مسارات الأسلاك الاستقرائية والحساسة
استخدم التخميد المناسب للأجهزة الاستقرائية الخارجية
افحص تردد دورة الترحيل أثناء التشغيل
تأكد من متطلبات تجميع الإخراج بعناية
قم بالتثبيت داخل حوامل Series 90-70 المعتمدة

الدعم اللوجستي والتعبئة والتغليف

يشمل حماية ضمان لمدة 12 شهرًا
معالجة الشحن السريع في غضون 24-48 ساعة
خدمة الشحن الدولي من FedEx متوفرة
يدعم الشحن العالمي من UPS
خدمة DHL اللوجستية الصناعية ذات الأولوية
تعبئة تصدير واقية مضادة للكهرباء الساكنة متضمنة

الأسئلة الشائعة الفنية الاحترافية

لماذا تعتبر مخارج ترحيل النوع C مفيدة في الأتمتة الصناعية؟

تدعم تلامسات النوع C مرونة التبديل المفتوح عادة والمغلق عادة.

كيف يحسن عزل الترحيل الموثوقية الميدانية؟

يمنع العزل التداخل الكهربائي بين دوائر الخرج المستقلة.

ما الذي يجب على المهندسين تقييمه قبل توصيل الأحمال الاستقرائية؟

مراجعة تيار الاندفاع، وتردد التبديل، ومتطلبات حماية التخميد.

لماذا تعتبر مادة تلامس الترحيل مهمة في وحدات خرج PLC؟

تحسن تلامسات سبيكة الفضة متانة التبديل والتوصيل الكهربائي.

كيف يمكن إطالة عمر خرج الترحيل في الأنظمة الصناعية؟

يقلل التحجيم الصحيح للحمل وقمع الاندفاع بشكل كبير من تآكل التلامس.
