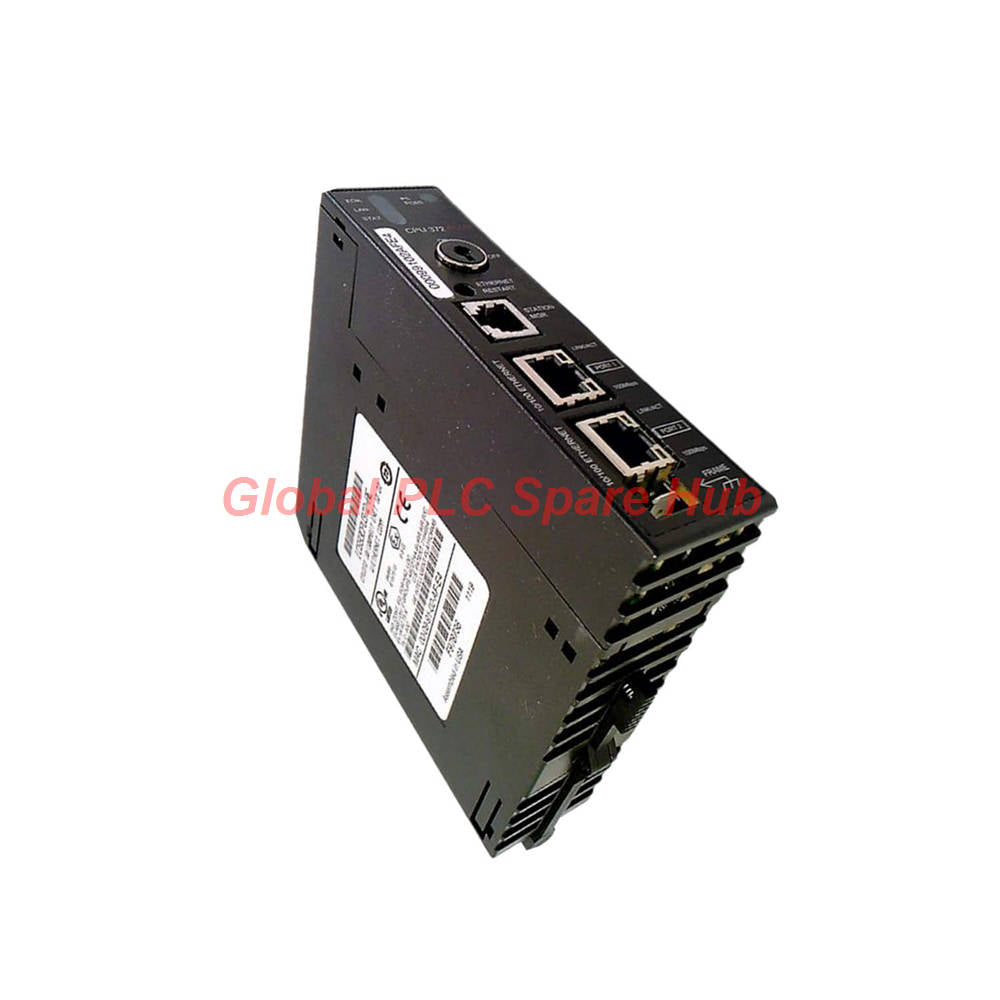

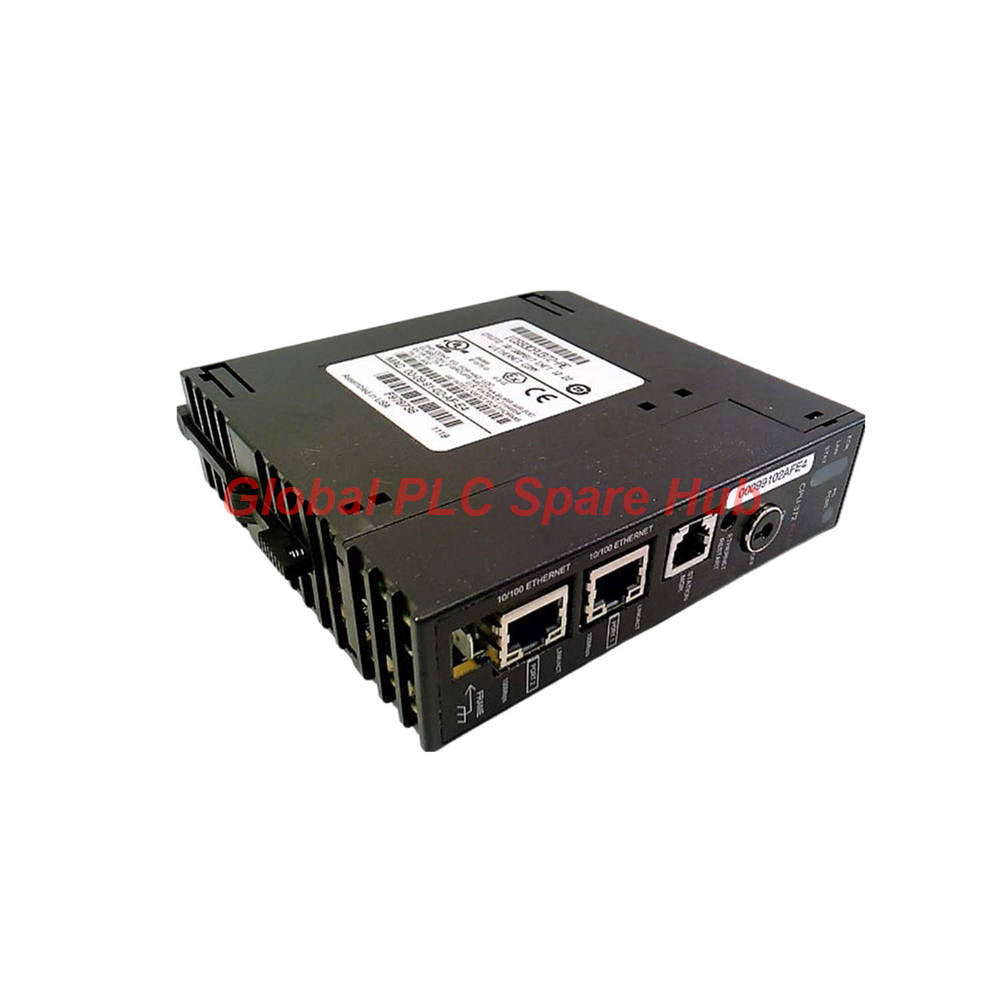

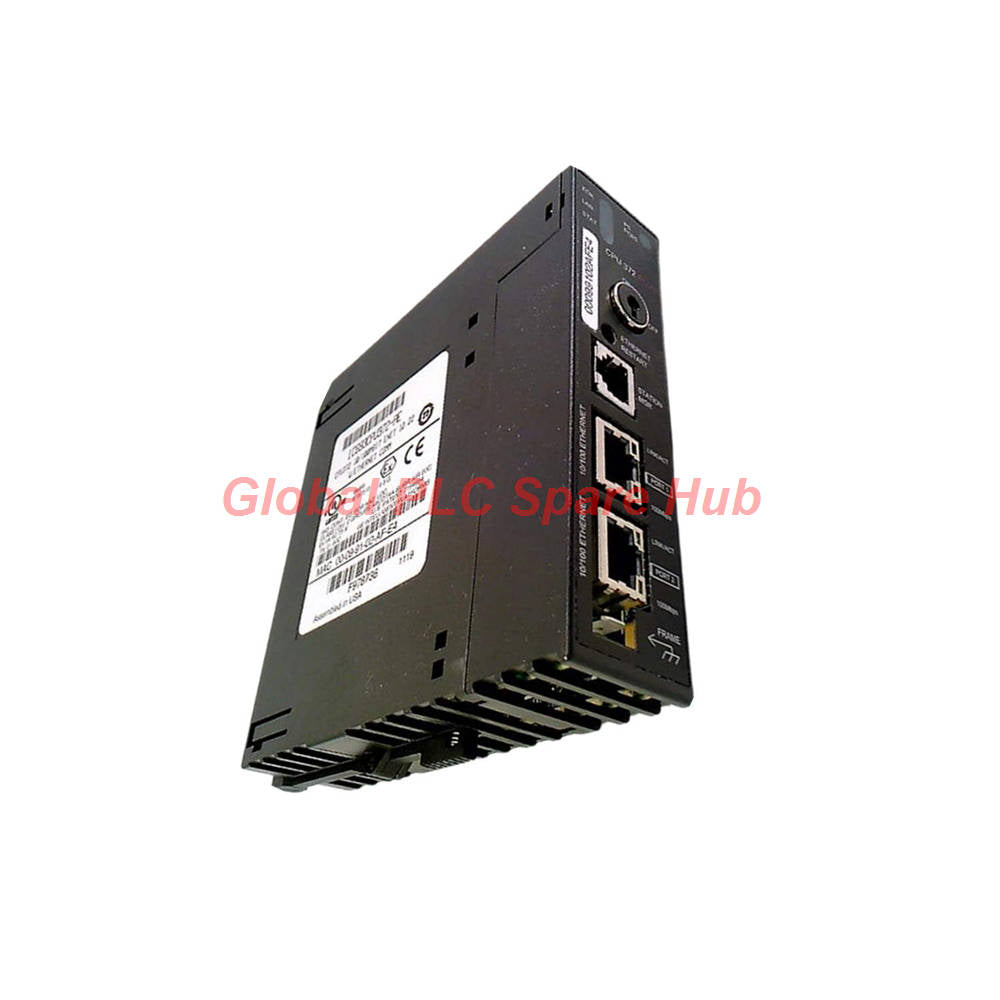

IC693CPU372 وحدة معالجة مركزية معيارية أحادية الفتحة 133 ميجاهرتز من سلسلة GE Fanuc 90-30

نظرة عامة على المنتج

يُعد IC693CPU372 وحدة معالجة مركزية أحادية الفتحة عالية الأداء، مصممة لمنصة PLC المعيارية Series 90-30 من GE Fanuc.

يتم تشغيل هذه الوحدة 32 بت بواسطة معالج AMD SC520 يعمل بسرعة 133 ميجاهرتز، وتنفذ عمليات منطقية معقدة في 0.15 مللي ثانية فقط لكل كتلة منطقية بحجم 1 كيلو بايت.

تدمج وحدة التحكم واجهتي إيثرنت RJ-45 مزدوجتين ذاتية الاستشعار بسرعة 10/100 ميجابت في الثانية تعمل كمفتاح داخلي، مما يتيح توبولوجيا شبكة متسلسلة خطية وحلقية على مستوى الجهاز (DLR) دون الحاجة إلى مفاتيح شبكة خارجية.

تدعم ما يصل إلى 240 كيلوبايت من ذاكرة برنامج المستخدم مع خيارات ذاكرة الوصول العشوائي المدعومة بالبطارية أو التخزين الوميضي غير المتطاير، مما يجعل IC693CPU372 مثاليًا لبنى التحكم الصناعي واسعة النطاق.

المواصفات الفنية

معيار المواصفات	القيمة الفنية / القدرة التشغيلية
العلامة التجارية والسلسلة	بنية GE Fanuc Series 90-30
رقم الجزء / الموديل	IC693CPU372
موديل المعالج والبنية	AMD SC520 / محرك 80386EX (نظام 32 بت)
تردد الساعة وسرعة التنفيذ	133 ميجاهرتز / 0.15 مللي ثانية لكل 1 كيلو بايت من المنطق البولياني
ذاكرة برنامج المستخدم والسجلات	240 كيلوبايت (ذاكرة الوصول العشوائي المدعومة بالبطارية / ذاكرة فلاش اختيارية)
سعة الإدخال/الإخراج الرقمي (%I / %Q)	2,048 مدخل رقمي / 2,048 مخرج رقمي
سعة الإدخال/الإخراج التناظري (%AI / %AQ)	حتى 32,640 كلمة إدخال تناظري / 32,640 كلمة إخراج تناظري
واجهات إيثرنت مدمجة	منفذا RJ-45 ذاتي الاستشعار مزدوج 10BaseT / 100BaseTX
بروتوكولات الاتصال	خادم/عميل Modbus TCP، EGD، SRTP، IEEE 802.3 TCP/IP
إمكانية توسيع النظام	يدعم ما يصل إلى 7 لوحات أساسية للتوسيع و 7 لوحات أساسية بعيدة
وحدة معالجة العمليات الحسابية	معالج مشترك مدمج للنقطة العائمة قائم على الأجهزة
استهلاك الطاقة	7.4 واط عند 5 فولت تيار مستمر من ناقل اللوحة الخلفية

تثبيت النظام وتكامل الأجهزة

ركب IC693CPU372 في الفتحة 1 من أي لوحة أساسية قياسية من Series 90-30، بجوار وحدة إمداد الطاقة مباشرة.

تأكد من عزل طاقة اللوحة الخلفية للرف بالكامل قبل تركيب أو إزالة الوحدة في الهيكل.

وصل كابلات الإيثرنت باستخدام أسلاك CAT5e أو CAT6 الملتوية المحمية لمنع اقتران الضوضاء الكهرومغناطيسية.

حافظ على وصلات النسخ الاحتياطي للبطارية بشكل صحيح لمنع فقدان ذاكرة المستخدم بالكامل أثناء إيقاف تشغيل النظام بالكامل.

توافق المنصة وبروتوكولات التشغيل

يتواصل IC693CPU372 بسلاسة مع معدات PACSystems، وعُقد الإدخال/الإخراج عن بعد VersaMax، والأجهزة القديمة.

يتم تشغيل تكوينات البرامج المتكاملة عبر حزم برمجة Proficy Machine Edition Logic Developer PLC.

يدعم ما يصل إلى ثلاث وحدات إيثرنت اختيارية متصلة داخل الهيكل المحلي لتوسيع قدرات بوابة الشبكة.

قدرات التشخيص ومراقبة النظام

يتيح خادم الويب المدمج لمهندسي الميدان إجراء تشخيص النظام عن بعد ومراقبة حالة الشبكة باستخدام أي متصفح قياسي.

توفر مؤشرات حالة LED على اللوحة الأمامية تغذية راجعة فورية لتشغيل وحدة المعالجة المركزية، وصحة الذاكرة، وحالة البطارية، وحالة رابط/نشاط الإيثرنت.

يتيح موصل مدير المحطة المخصص تتبع التشخيص التسلسلي المباشر أثناء استكشاف الأخطاء العميقة في البروتوكول.

التكليف، والصيانة، واللوجستيات

يمكن نشر التكوين السريع باستخدام واجهة إدارة الويب المدمجة أو بيئات برامج Proficy.

تعمل مفاتيح إعادة الضبط المخصصة للأجهزة ومفاتيح التحكم الرئيسية على تبسيط مهام التكليف في الميدان وسير عمل استعادة الأخطاء.

محتويات العبوة:

• 1x وحدة معالجة مركزية GE Fanuc IC693CPU372 مفحوصة من المصنع
• 1x غطاء موصل ناقل اللوحة الخلفية

الضمان وتفاصيل الإرسال:

• شروط الضمان: ضمان تشغيل شامل لمدة 12 شهرًا متضمن
• الإطار الزمني للإرسال: جاهز للإرسال السريع في غضون 24 إلى 48 ساعة
• شركاء اللوجستيات: شحن سريع عالمي عبر FedEx أو UPS أو DHL

المعدات المستهدفة وسيناريوهات التطبيق العملي

التحكم في الحركة عالي السرعة وتنظيم الحلقة المستمر في شبكات مناولة المواد الآلية.

تبادل البيانات في الوقت الفعلي عبر محطات الضخ الموزعة باستخدام رسائل Ethernet Global Data (EGD).

أنظمة التحكم في أتمتة العمليات في محطات معالجة المياه ومحطات توزيع الطاقة.

رؤية Global PLC Spare HUB وخبرتها الميدانية

تكشف التركيبات الميدانية أن انقطاع الشبكة على منفذي الإيثرنت المزدوجين غالبًا ما يرتبط بتعيينات IP المكررة عبر الشبكة الفرعية المحلية.

خلال إصلاح شامل للنظام في مصنع لتجهيز المعادن، عانت وحدة المعالجة المركزية من مهل زمنية متقطعة في اتصال SRTP خلال دورات تسجيل البيانات الكثيفة.

باستخدام واجهة Station Manager المدمجة، قام مهندسو الميدان بتشخيص تصادم حزم الشبكة المرتفع الناتج عن حلقات تبديل غير مدارة في شبكة الخزانة.

أدى تطبيق بنية Device Level Ring (DLR) عبر منفذي الاستشعار التلقائي لـ IC693CPU372 إلى استعادة استقرار الشبكة بالكامل، مما أدى إلى القضاء على تأخيرات الاتصال.

إرشادات الاختيار والتطبيق

اختر IC693CPU372 إذا كانت بنية التحكم القديمة تتطلب منافذ إيثرنت مزدوجة مدمجة دون الاعتماد على لوحات فرعية منفصلة.

للتطبيقات التي تحتاج إلى هياكل ذاكرة أكبر أو سرعات معالجة أعلى، ضع في اعتبارك الترقية إلى منصة PACSystems RX3i CPU.

أسئلة مكررة

السؤال 1: كيف أقوم بتكوين إعدادات IP على وحدة المعالجة المركزية أثناء التكليف الأولي؟

الجواب: استخدم Proficy Machine Edition أو قم بالوصول إلى خادم الويب المدمج عبر اتصال إيثرنت مباشر لتعيين عنوان IP الثابت.

السؤال 2: ما هي الوظيفة التشغيلية الأساسية لمنافذ الإيثرنت المزدوجة في هذه الوحدة؟

الجواب: تعمل كمفتاح مدمج غير مداري بعنوان IP واحد، ويدعم سلاسل التوصيل وبنى الشبكة الحلقية.

السؤال 3: هل ستحتفظ الوحدة ببرامج المنطق المخزنة إذا فشلت البطارية الداخلية تمامًا؟

الجواب: سيتم مسح ذاكرة الوصول العشوائي، ولكن رمز البرنامج يظل آمنًا بشكل دائم إذا تم نسخه احتياطيًا إلى بطاقة ذاكرة فلاش غير متطايرة اختيارية.

السؤال 4: هل يمكن لوحدة المعالجة المركزية الاتصال مباشرة بأجهزة Modbus TCP الميدانية دون محولات طرف ثالث؟

الجواب: نعم، يدعم البرنامج الثابت المدمج بروتوكولات خادم وعميل Modbus TCP الأصلية مباشرة عبر واجهة الإيثرنت.

السؤال 5: ما الذي يجعل مؤشر LED الرئيسي للحالة يومض بسرعة أثناء بدء التشغيل؟

الجواب: يشير وميض مؤشر LED الأحمر السريع عادةً إلى خطأ في مجموع التحقق من الذاكرة، أو منطق مستخدم تالف، أو تكوين IP غير معين للنظام.
