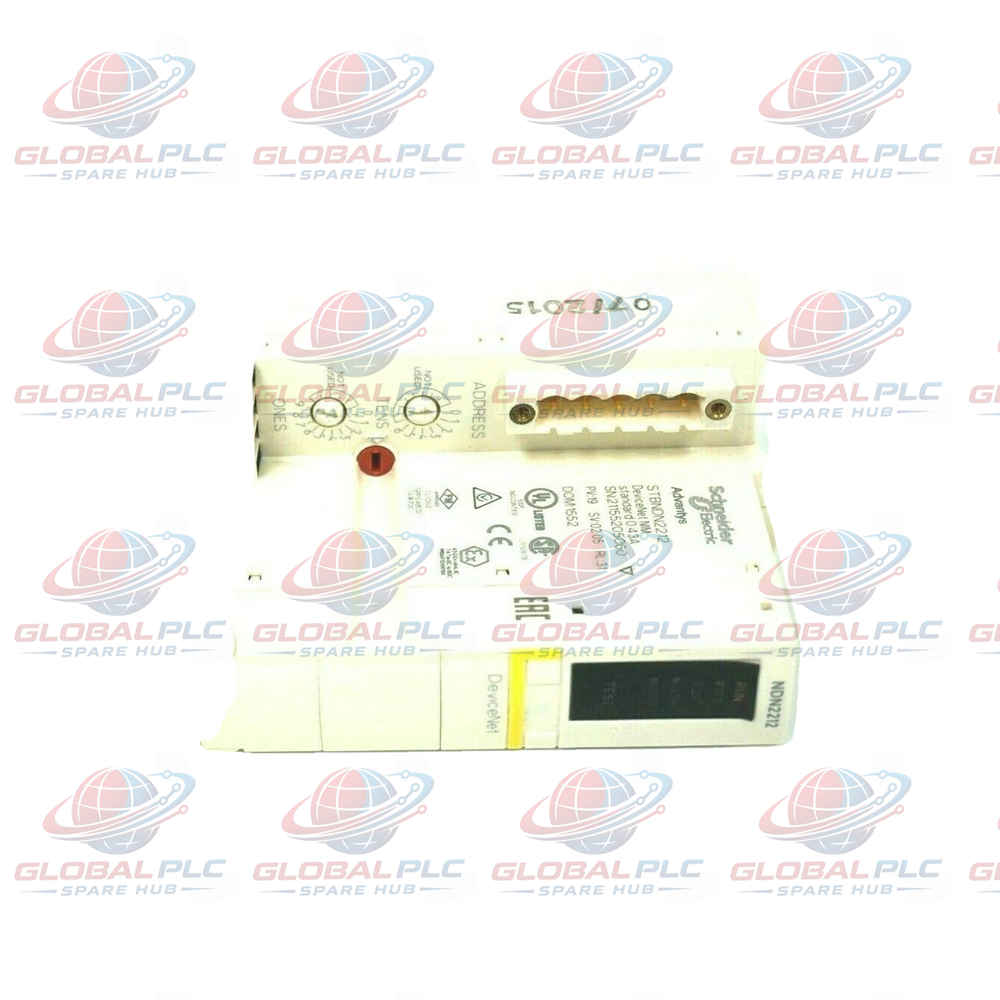

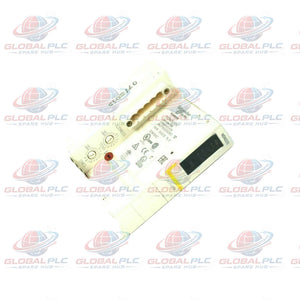

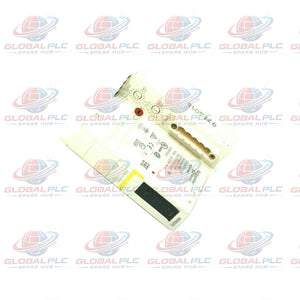

STBNDN2212 شنايدر إلكتريك وحدة واجهة الشبكة سلسلة Advantys STB

نظرة عامة على بنية النظام

يعد STBNDN2212 وحدة واجهة شبكة (NIM) قياسية من هندسة شركة شنايدر إلكتريك ضمن بنية الإدخال/الإخراج الموزعة Advantys STB النمطية. وبصفته بوابة الربط بين بنية ناقل المجال (fieldbus) وإلكترونيات الجزيرة، فإنه يدير ما يصل إلى 32 وحدة إدخال/إخراج قابلة للعنونة لكل جزيرة. تؤكد رؤية "Global PLC Spare HUB" أن تنفيذ واجهات ناقل جزيرة نمطية مع إمكانيات التبديل السريع (hot-swap) يتيح للفنيين استبدال شرائح الإدخال/الإخراج المعطلة على العُقد النشطة دون الحاجة إلى إيقاف طاقة وحدة التحكم الرئيسية، مما يقلل وقت التوقف عن العمل للصيانة بشكل كبير.

مصفوفة المواصفات الفنية

• الشركة المصنعة / العلامة التجارية: شنايدر إلكتريك (Schneider Electric)
• الطراز والسلسلة: STBNDN2212 (سلسلة Advantys STB)
• نوع الوحدة: وحدة واجهة شبكة قياسية (NIM)
• بروتوكول الاتصال: DeviceNet
• الواجهات المدمجة: موصل DeviceNet بـ 5 دبابيس ومنفذ تصحيح أخطاء RS232 مدمج
• سعة الجزيرة: تدعم بحد أقصى 32 وحدة إدخال/إخراج قابلة للعنونة لكل بنية جزيرة
• جهد التغذية الاسمي: طاقة ناقل 24 فولت تيار مستمر
• حماية الهيكل: تصنيف IP20
• الأبعاد المادية: الارتفاع 128.3 مم × العرض 70 مم × العمق 40 مم
• الوزن الصافي: 0.145 كجم تقريباً

دليل التركيب الميكانيكي والتوصيل

• يتم تركيب وحدة واجهة الشبكة STBNDN2212 المدمجة بإحكام على قضبان DIN القياسية في رأس مجموعة جزيرة Advantys STB.
• قم بتوصيل خطوط الناقل الواردة باستخدام موصل DeviceNet المخصص ذي الـ 5 دبابيس، مع التأكد من تركيب مقاومات إنهاء الشبكة المناسبة عند طرفي خط النقل الرئيسي.
• قم بتوصيل مصدر طاقة 24 فولت تيار مستمر بمغذيات توزيع طاقة ناقل الجزيرة لتنشيط منطق اللوحة الخلفية (backplane).
• احتفظ بكابلات الاتصال معزولة فيزيائياً عن محركات المحركات ذات الجهد العالي لمنع التداخل الكهرومغناطيسي على شبكة DeviceNet.

بروتوكول التشغيل والصيانة

• استخدم منفذ تصحيح أخطاء RS232 المدمج مع برنامج التهيئة لتشخيص تعيينات عناوين العُقد ومراقبة حزم حركة مرور الشبكة أثناء بدء التشغيل.
• راقب مؤشرات LED الخاصة بالحالة على الوجه الأمامي للوحدة للتحقق من سلامة الشبكة، وحالة الطاقة، وتداول رموز الاتصال.
• يجب تنفيذ إجراءات الاستبدال السريع بدقة وفقاً لإرشادات القفل الخاصة باللوحة الخلفية عند تبديل الشرائح النمطية المجاورة.

توافق النظام والامتثال

• متوافقة تماماً مع جميع وحدات الإدخال/الإخراج القياسية ووحدات توزيع الطاقة التي تنتمي إلى عائلة منتجات Advantys STB.
• مصممة للاندماج بسلاسة في شبكات أتمتة ناقل المجال الصناعي المفتوح DeviceNet القياسية.
• مبنية داخل هيكل مدمج من البولي كربونات بتصنيف IP20 مصمم لتركيبات خزائن التحكم الصناعية القياسية.

محتويات العبوة والالتزام بالضمان

• وحدة واجهة شبكة واحدة STBNDN2212
• قابس موصل DeviceNet مدمج بـ 5 دبابيس
• ضمان أداء شامل لمدة 12 شهراً مدعوم من Global PLC Spare HUB

الخدمات اللوجستية العالمية وشروط التسليم

• محمية بتغليف مضاد للكهرباء الساكنة لحماية دوائر الإرسال والاستقبال الحساسة أثناء النقل.
• يتم التعامل مع الشحن الدولي السريع من خلال شركات توصيل عالمية موثوقة بما في ذلك FedEx وUPS وDHL.
• معالجة وفحص وإرسال مضمون خلال 24 إلى 48 ساعة من تأكيد الطلب.

المعدات الصناعية المستهدفة والتطبيقات والتشخيص

• المعدات المستهدفة: منصات الآلات الموزعة، وشبكات فرز الناقلات، وآلات التعبئة والتغليف، وخلايا مناولة المواد الآلية.
• التطبيقات: تجميع بيانات الجزيرة المنفصلة والتناظرية وإعادتها إلى وحدات التحكم البرمجية الرئيسية DeviceNet عبر أرضيات المصانع اللامركزية.
• إمكانيات التشخيص: يسمح منفذ تصحيح أخطاء RS232 المدمج وعلامات حالة الشبكة للمهندسين بعزل عناوين العُقد المعطلة، أو ظروف توقف الناقل (bus-off)، أو انخفاض الطاقة بشكل فوري.

إرشادات الاختيار ونصائح الخبراء

• التحقق من بروتوكول الشبكة: تأكد من أن بنية التحكم الرئيسية الخاصة بك تستخدم DeviceNet قبل نشر وحدة الواجهة هذه.
• التحقق من حدود حجم الجزيرة: تأكد من أن إجمالي عدد الشرائح المكونة لا يتجاوز الحد الأقصى البالغ 32 وحدة لكل عُقدة جزيرة.
• تخطيط تصميم الخزانة: ضع في اعتبارك أبعاد العرض 70 مم والارتفاع 128.3 مم عند توزيع تصميمات كتل الأطراف الكثيفة داخل لوحات التحكم.

الأسئلة الشائعة (FAQ)

س: ما هي الوظيفة الأساسية لوحدة STBNDN2212 داخل جزيرة Advantys STB؟

ج: تعمل كمركز لوحدة واجهة الشبكة (NIM)، حيث تقوم بترجمة أوامر شبكة DeviceNet إلى بيانات جزيرة داخلية لما يصل إلى 32 وحدة إدخال/إخراج متصلة.

س: ما الغرض من منفذ RS232 المدمج أثناء العمليات اليومية؟

ج: يعمل كمنفذ مخصص لتصحيح الأخطاء والتهيئة، مما يسمح للمهندسين بتوصيل جهاز كمبيوتر محلياً لضبط معاملات الجهاز واستكشاف الأخطاء وتشخيصها.

س: ما هي خطوات استكشاف الأخطاء وإصلاحها ميدانياً التي يجب أن أنفذها إذا انقطعت الوحدة عن شبكة DeviceNet؟

ج: تشير الخبرة الميدانية إلى فحص سلامة توصيلات الموصل ذي الـ 5 دبابيس، والتأكد من وجود مقاومات إنهاء 120 أوم عند طرفي الخط الرئيسي، والتحقق من تطابق معدل الباود (baud rate) للعُقدة.

س: هل يمكنني استبدال وحدات الإدخال/الإخراج المتصلة بهذه الوحدة أثناء تشغيل النظام؟

ج: نعم. تدعم منصة Advantys STB التبديل السريع، مما يسمح باستبدال الوحدات في الجزر النشطة دون تعطيل شبكة التحكم بالكامل.

س: كيف أقوم بتزويد وحدة الواجهة هذه بطاقة التشغيل؟

ج: تتطلب الوحدة تغذية طاقة قياسية بجهد 24 فولت تيار مستمر يتم توصيلها من خلال بنية توزيع الطاقة في الجزيرة.
