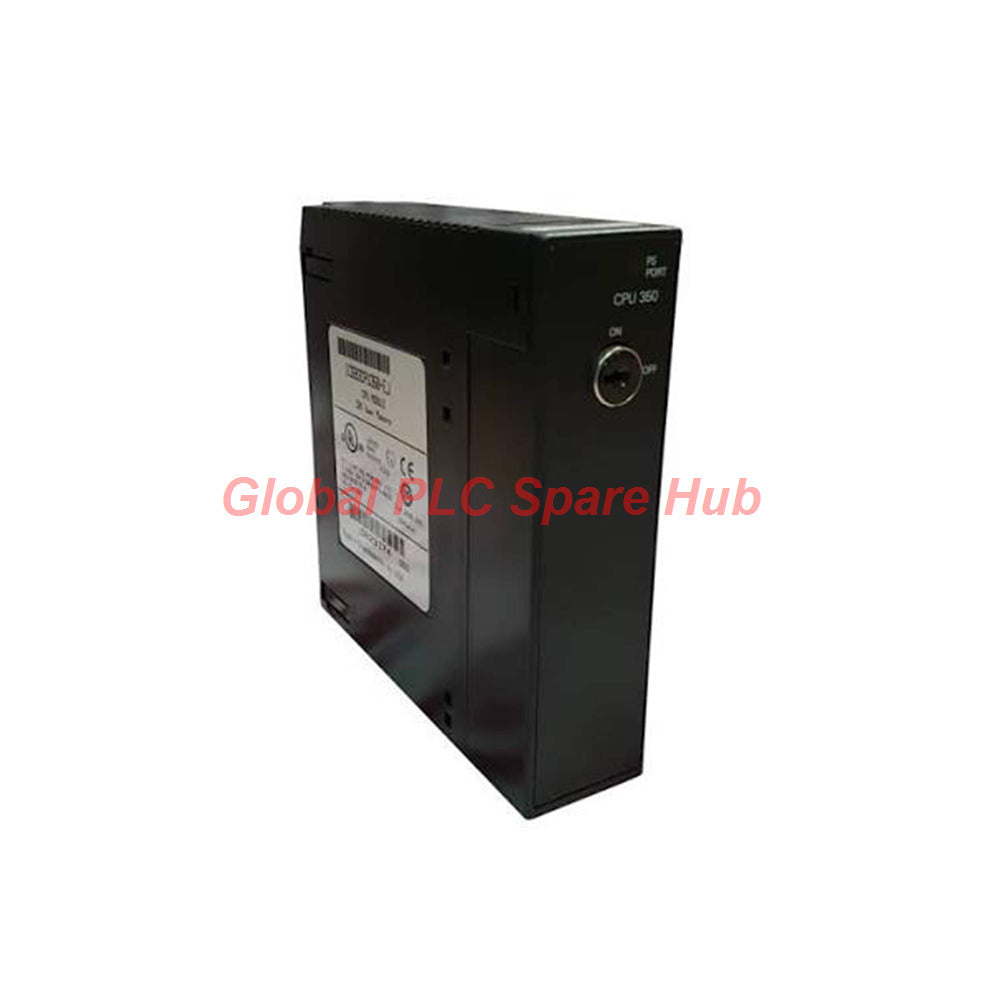

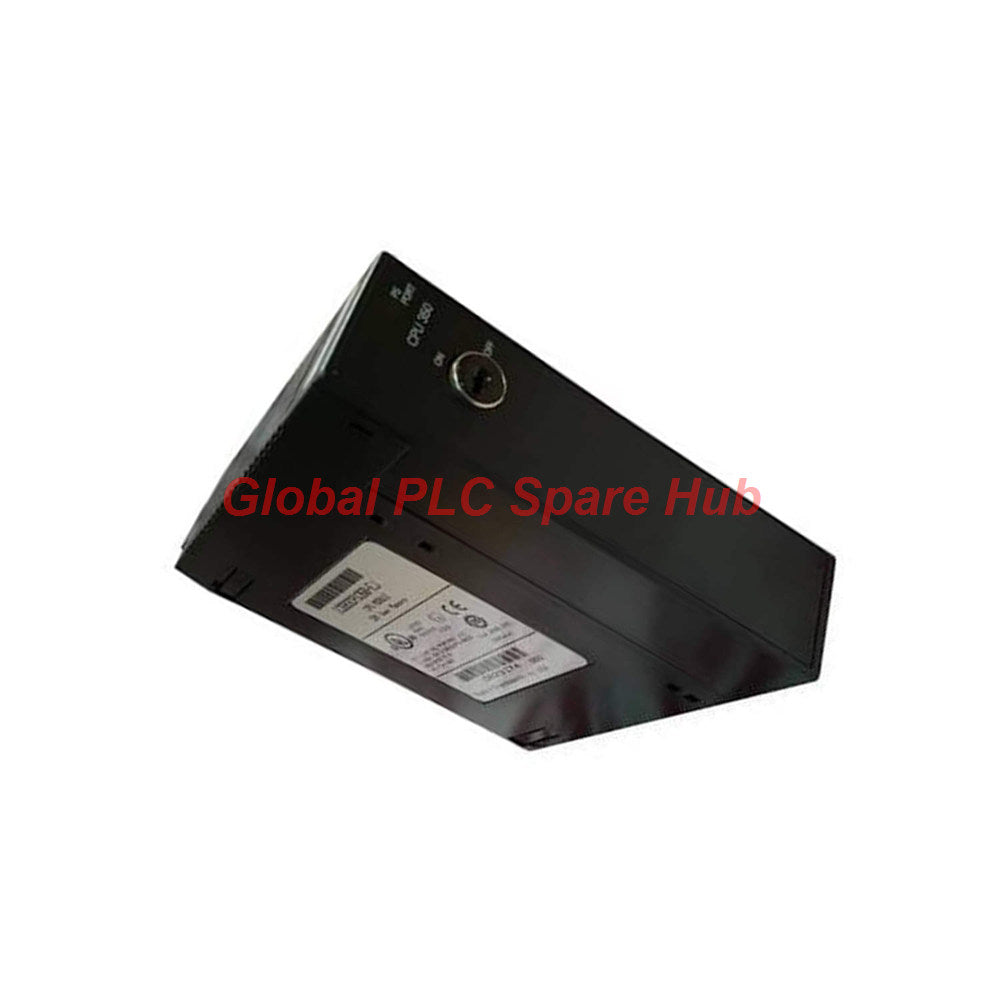

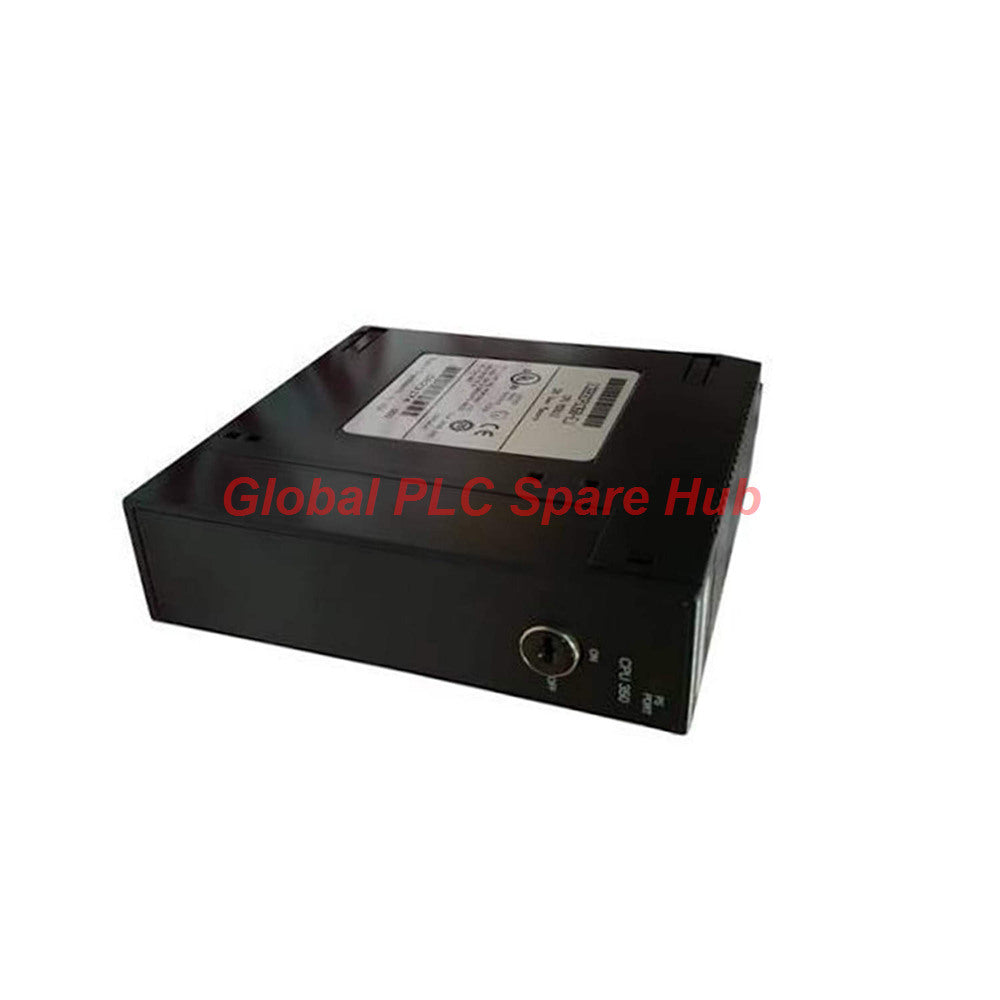

وحدة المعالج IC693CPU350، وحدة تحكم PLC طراز 90-30 من GE Fanuc
Manufacturer: GE Fanuc
Product No.: IC693CPU350
Condition： متوفر بالمخزون
Product Type: وحدة المعالجة المركزية
Product Origin: USA
Payment: T/T, Western Union
Weight: 1400g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
البنية وميكانيكا المعالجة الأساسية
تُعد وحدة GE Fanuc IC693CPU350 وحدة معالجة مركزية عالية الأداء ذات فتحة واحدة مصممة لمنصة نظام Series 90-30 PLC.
يعمل هذا المتحكم بمعالج دقيق مدمج 80386EX بسرعة 25 ميجاهرتز، ويوفر سرعات تنفيذ تبلغ 0.22 مللي ثانية لكل 1 كيلو من المنطق البولياني.
تتميز ذاكرة النظام بمساحة برنامج مستخدم مدمجة تبلغ 32 كيلوبايت تجمع بين ذاكرة الوصول العشوائي عالية السرعة وقدرات التخزين الوميضي غير المتطاير.
تُدير وحدة IC693CPU350 معماريات تحكم متعددة الحامل تمتد لما يصل إلى ثماني لوحات أساسية إجمالاً، بما في ذلك لوحة أساسية واحدة لوحدة المعالجة المركزية وسبعة رفوف توسعة.
يتم تشغيل تهيئة النظام وبرمجة منطق السلم من خلال Proficy Machine Edition (CIMPLICITY) أو VersaPro أو LogicMaster 90 أو مبرمجين يدويين قدامى.
تشمل قدرات المعالجة المتكاملة وظائف الرياضيات ذات الفاصلة العائمة، وعناصر تحكم التجاوز، والمقاطعات العتادية عبر الإجراءات الفرعية الدورية، والتوافق مع PCM/CCM.
يستخدم الاتصال التسلسلي منفذ RS-485 ذو 15 سنًا الموجود على وحدة إمداد الطاقة بالنظام، والذي يدعم بشكل طبيعي بروتوكولات العبد SNP و SNP-X.
مواصفات المعلمات الفنية
| العلامة التجارية المصنعة | GE Fanuc / Emerson Automation |
| تعريف النموذج | IC693CPU350 |
| عائلة المنتج | نظام التحكم Series 90-30 |
| بنية المعالج الدقيق | 80386EX يعمل بسرعة ساعة 25 ميجاهرتز |
| سرعة التنفيذ | 0.22 مللي ثانية لكل 1 كيلو من ملامسات المنطق البولياني |
| مساحة ذاكرة المستخدم | 32 كيلوبايت (ذاكرة الوصول العشوائي وتخزين الذاكرة الوميضية) |
| سعة الإدخال/الإخراج المنفصل | 2048 مدخلات منفصلة / 2048 مخرجات منفصلة |
| سعة الإدخال/الإخراج التناظري | 2048 كلمة إدخال تناظري / 512 كلمة إخراج تناظري |
| السجلات والذاكرة الداخلية | 9999 كلمة تسجيل (%R)، 1280 بت عالمي (%G)، 28 سجل نظام |
| المؤقتات / العدادات | أكثر من 2000 مثيل منطقي نشط مدعوم |
| دعم اللوحات الأساسية | ما يصل إلى 8 لوحات أساسية إجمالاً (رف وحدة معالجة مركزية محلية واحد + 7 رفوف توسعة/بعيدة) |
| الواجهة التسلسلية | RS-485 عبر منفذ إمداد الطاقة (SNP / SNP-X Slave) |
| استهلاك الطاقة | 670 مللي أمبير من طاقة ناقل +5 فولت تيار مستمر |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
المعدات المستهدفة وسيناريوهات التطبيق
توفر وحدة GE Fanuc IC693CPU350 تنفيذًا منطقيًا قويًا في الوقت الفعلي عبر شبكات التصنيع الصناعية متوسطة إلى كبيرة الحجم.
- تحكم تسلسلي مركزي لخطوط ختم وتجميع السيارات الآلية.
- أنظمة المناولة المستمرة للمواد متعددة المحاور، وفرز الناقلات، وأنظمة التجميع على منصات.
- محطات ضخ معالجة المياه التي تتطلب طوبولوجيات توسعة واسعة للوحة الأساسية البعيدة.
- معالجة حرارية وتحكم في حلقة الفرن الصناعي باستخدام إجراءات الرياضيات ذات الفاصلة العائمة.
تشخيصات الأجهزة وميزات القياس عن بعد
تُنفذ وحدة IC693CPU350 بشكل مستمر إجراءات تشخيص خلفية للحفاظ على استقرار نظام التشغيل.
تتحقق فحوصات التكافؤ الداخلية من سلامة الذاكرة عبر هياكل ذاكرة الوصول العشوائي والوميض أثناء مراحل التمهيد والتنفيذ في الخلفية.
تسجل سجلات حالة النظام (%S، %SR) حالة المعالج، وصحة النسخ الاحتياطي للبطارية، وسلامة اتصالات ناقل التوسعة.
نظرة ثاقبة من Global PLC Spare HUB
يلاحظ المهندسون غالبًا مهلات الاتصال عند تهيئة شبكات RS-485 في التركيبات القديمة.
نظرًا لأن وحدة IC693CPU350 توجه واجهتها التسلسلية الأصلية عبر موصل إمداد الطاقة، تتطلب الكابلات الطويلة مطابقة مقاومة مناسبة.
أثناء إصلاح وصيانة نظام في مصنع إقليمي، تسببت مقاومات الإنهاء غير الصحيحة على منفذ SNP في فقدان اتصال متقطع أثناء مراقبة البرنامج.
أدى تركيب مقاوم إنهاء مخصص بقيمة 120 أوم عبر خطوط RS-485 إلى استقرار نقل البيانات التسلسلي بالكامل.
عندما يكون تحويل البروتوكول إلى Modbus RTU أو Ethernet ضروريًا، فإن دمج GE Fanuc IC693CPU350 مع وحدات CMM311 أو Ethernet الاختيارية يحافظ على أداء النظام.
نصائح اختيار الهندسة والمشتريات
- تعيين فتحة الرف: قم دائمًا بتثبيت الوحدة في الفتحة 1 من اللوحة الأساسية لوحدة المعالجة المركزية (IC693CHS391 / IC693CHS397).
- توسعة البروتوكول: أضف وحدة CMM311 إذا كان نظامك يتطلب اتصالات SNP/SNP-X Master أو Modbus RTU Slave.
- تكامل إيثرنت: قم بتركيب وحدة اختيار إيثرنت IC693CMM321 في فتحة توسعة لتمكين قدرات شبكة TCP/IP.
- التحقق من ميزانية الطاقة: تأكد من أن سعة مصدر طاقة النظام تتناسب مع سحب التيار البالغ 670 مللي أمبير عند +5 فولت تيار مستمر.
التعبئة والضمان وخدمة اللوجستيات
- مواصفات التعبئة: حاوية قياسية مضادة للكهرباء الساكنة مع حشوة دعم رغوية
- ضمان الضمان: مشمول بالكامل بضمان استبدال شامل لمدة 12 شهرًا
- سرعة معالجة الطلبات: معالجة سريعة في المستودع في غضون 24 إلى 48 ساعة
- خيارات البريد السريع العالمي: شحن دولي سريع عبر FedEx و UPS و DHL
الأسئلة المتكررة
السؤال 1: هل تحتوي وحدة المعالج IC693CPU350 على منفذ برمجة مدمج مباشرة على واجهتها الأمامية؟
الإجابة: لا، تستخدم هذه الوحدة منفذ الاتصال التسلسلي RS-485 ذو 15 سنًا المدمج في وحدة إمداد الطاقة المجاورة Series 90-30.
السؤال 2: كيف يمكن إضافة بروتوكولات Modbus RTU أو Ethernet إلى نظام تحكم يعمل بوحدة IC693CPU350؟
الإجابة: يمكنك تثبيت وحدات خيارات اتصال اختيارية، مثل IC693CMM311 لـ Modbus RTU أو IC693CMM321 لـ Ethernet، في فتحات اللوحة الأساسية.
السؤال 3: ما هي سعة التوسعة الإجمالية التي يدعمها هذا المعالج من Series 90-30؟
الإجابة: تدعم الوحدة ما يصل إلى ثماني لوحات أساسية إجمالاً، مما يسمح برف وحدة معالجة مركزية محلي واحد متصل بسبع لوحات أساسية توسعية أو بعيدة عبر كابلات التوسعة.
السؤال 4: هل يبقى برنامج المنطق للمستخدم سليماً في الذاكرة عند إزالة الطاقة عن رف وحدة المعالجة المركزية؟
الإجابة: تظل برامج المنطق محفوظة في الذاكرة الوميضية الداخلية أو في ذاكرة الوصول العشوائي CMOS المدعومة بالبطارية عند الحفاظ على بطارية ذاكرة تشغيلية في فتحة إمداد الطاقة.
السؤال 5: هل يمكنني برمجة IC693CPU350 باستخدام مجموعات برامج Emerson الحديثة؟
الإجابة: نعم، يدعم PAC Machine Edition الحديث (المعروف سابقًا باسم Proficy Machine Edition) بشكل كامل تهيئة البرنامج وتحميل/تنزيل المنطق لهذه الوحدة جنبًا إلى جنب مع أدوات البرامج القديمة.
