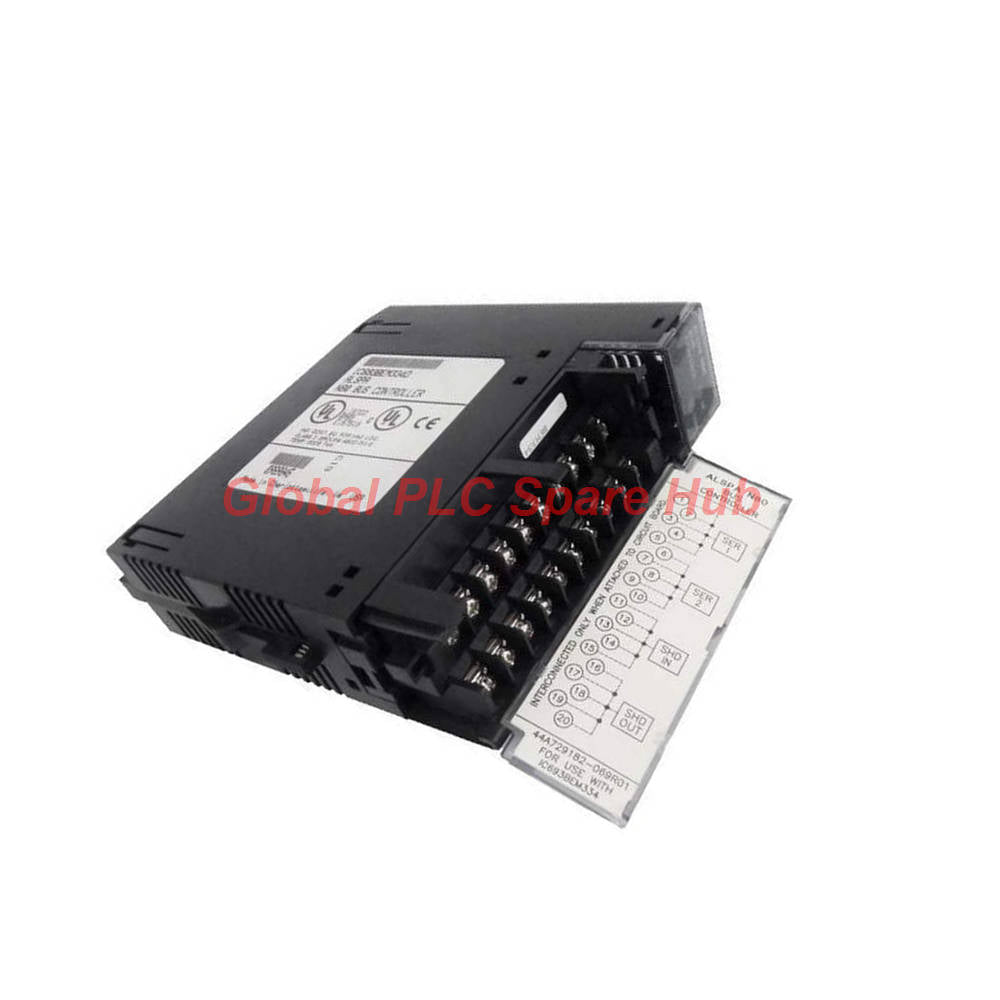

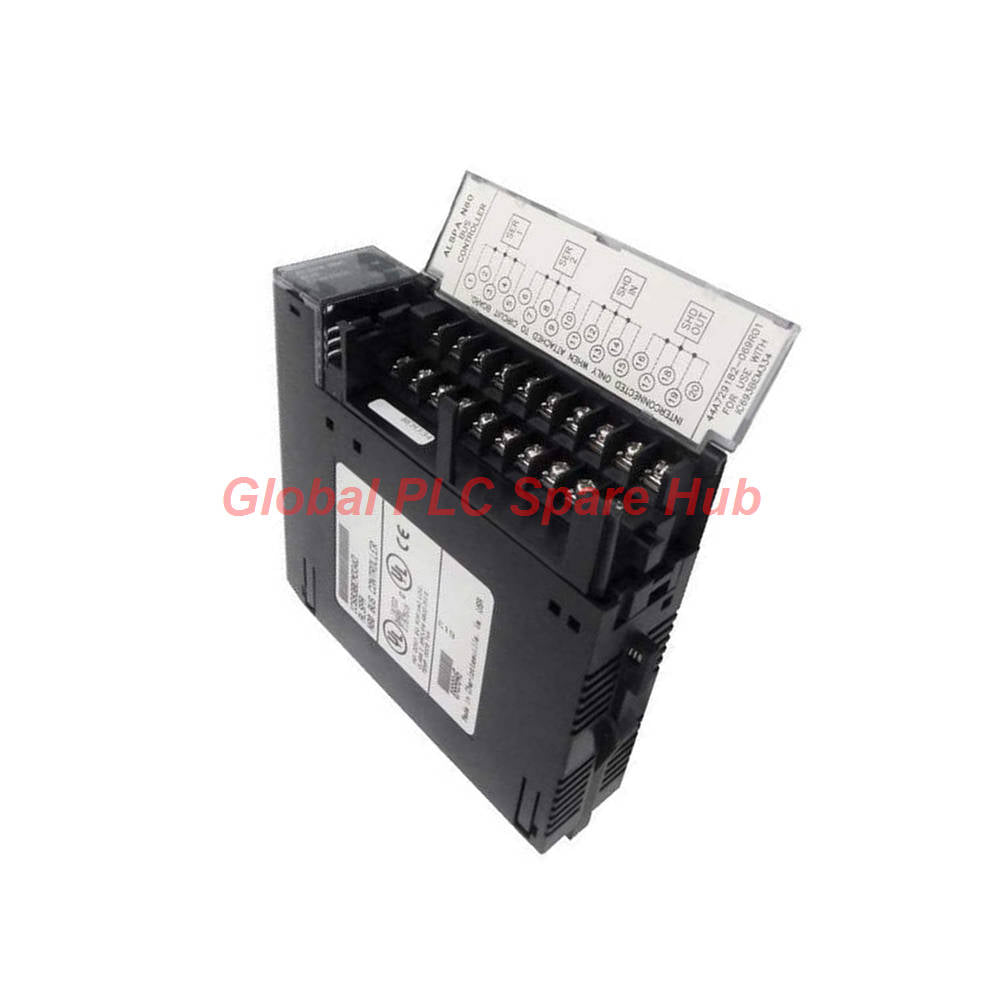

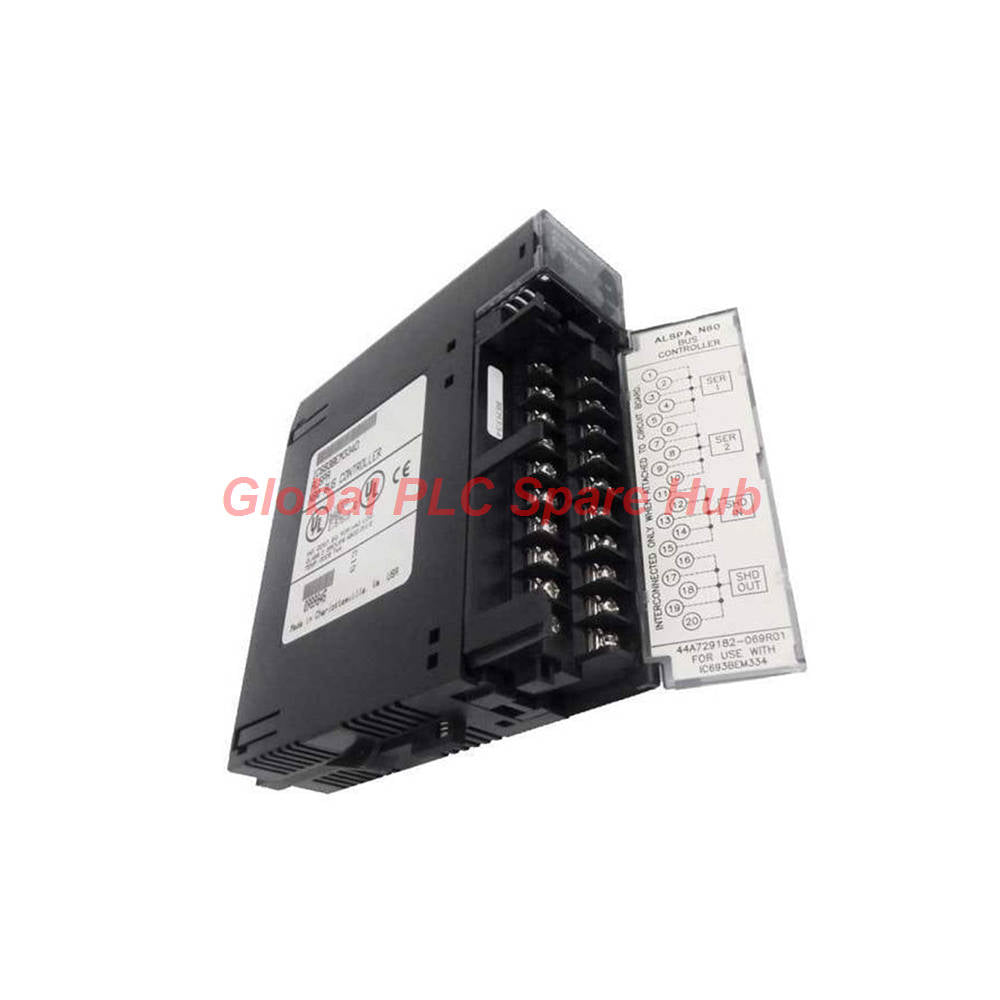

IC693BEM334 GE PLC Series 90-30/70 واجهة اتصالات Genius

نظرة عامة على المنتج

وحدة IC693BEM334 هي وحدة بوابة اتصال متقدمة مصممة لربط أنظمة التحكم المنطقية القابلة للبرمجة GE Fanuc Series 90-30 و Series 90-70 مع شبكات Genius I/O الموزعة. تم تصنيعها في الأصل بواسطة GE Fanuc، يدير هذا المتحكم المتخصص في الحافلة تبادلات البيانات التسلسلية عالية السرعة بين اللوحة الخلفية لوحدة التحكم المنطقية المركزية والمعدات الميدانية البعيدة. من خلال تنظيم ما يصل إلى 31 فرعًا مستقلاً للحافلة، تتيح IC693BEM334 لمهندسي الأتمتة تجميع تيارات التغذية الراجعة المعقدة والمتباينة والتناظرية والمتخصصة عبر مساحات المصانع الواسعة دون فقدان دقة التحكم.

المواصفات الفنية

• العلامة التجارية: GE Fanuc
• السلسلة: Series 90-30 (متوافقة مع Series 90-70)
• النموذج / رقم الجزء: IC693BEM334
• نوع المكون: وحدة تحكم حافلة Genius / وحدة اتصال
• البروتوكول المدعوم: Genius I/O Bus Network Architecture
• متطلبات طاقة اللوحة الخلفية: 5 VDC (مصدرها مباشرة من رف اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة)
• واجهة توصيل الأسلاك الميدانية: شريط طرفي قابل للفصل مركب في الأمام
• تصنيف الغلاف: IP20 (تركيب قياسي في خزانة صناعية داخلية)
• واجهة التكوين: شاشة محمولة باليد (HHM) أو برنامج برمجة متوافق
• إنهاء الحافلة: يتطلب مقاومات مطابقة 75 أو 100 أو 120 أو 150 أوم بناءً على طول الشبكة

قدرات التشخيص ومراقبة الأعطال

• تتبع اتصالات الحافلة: يراقب باستمرار صحة إرسال الحزم وحالة صحة العقدة عبر حلقة Genius المرفقة.
• الإبلاغ عن الأخطاء: يشير إلى الحزم المفقودة، ومهلات الاتصال بالأجهزة، وعدم تطابق التكوين عبر سجلات برنامج وحدة التحكم المنطقية المضيفة.
• التشخيص اليدوي: يدعم الاستجواب التشخيصي المباشر باستخدام شاشة محمولة باليد لعزل الكتل الميدانية المعيبة أو حالات عدم انتظام مقاومة الخط.

التطبيقات الموصى بها والمعدات المتوافقة

• الأجهزة الميدانية المتوافقة: كتل I/O بجهد 115 فولت تيار متردد، كتل I/O تيار مستمر، وحدات إخراج المرحلات، وحدات إدخال درجة حرارة RTD، وكتل العدادات عالية السرعة.
• القطاعات الصناعية: مصانع التصنيع واسعة النطاق، صناعات العمليات المستمرة، مرافق تنقية المياه، وأنظمة مناولة المواد الثقيلة.
• تكامل النظام: مثالي لتحديث هياكل GE القديمة التي تعتمد على طوبولوجيا حافلة Genius الموزعة بدلاً من حلقات Ethernet الحديثة.

رؤية Global PLC Spare HUB

عند تشغيل IC693BEM334 في المواقع القديمة غير المطورة، تعتبر انعكاسات الإشارة الناتجة عن الإنهاء غير الصحيح للحافلة هي السبب الرئيسي في انقطاعات الاتصال المتقطعة. يجب على الفنيين الميدانيين التحقق من أن مقاومة تشغيل الكبل الفيزيائي تتطابق مع مقاومات الطرفية المثبتة (مثل 75 أو 150 أوم) في كلا طرفي فرع حافلة Genius. علاوة على ذلك، يمنع توجيه كابلات الاتصال التسلسلية بعيدًا عن محركات التردد المتغير عالية الجهد والأحمال الحثية الثقيلة حقن الضوضاء الكهرومغناطيسية، مما يضمن سلامة البيانات على المدى الطويل عبر جميع كتل I/O المتصلة.

الشحن والضمان وتنفيذ الطلبات

• الشحن العالمي: شحن آمن وسريع في جميع أنحاء العالم عبر شركات شحن موثوقة بما في ذلك FedEx و UPS و DHL.
• فترة التنفيذ: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة من التحقق من الدفع.
• حماية الضمان: مدعومة بالكامل بضمان قوي لمدة 12 شهرًا لضمان موثوقية التشغيل في بيئات الإنتاج الحيوية.

الأسئلة المتكررة

س: كيف أقوم بتكوين معلمات الاتصال على وحدة IC693BEM334؟

ج: يتم عادةً تنفيذ تكوين الوحدة وتعيين عنوان الحافلة باستخدام شاشة محمولة باليد (HHM) متصلة مباشرة بمنفذ الاتصال، أو عبر برنامج برمجة قديم متوافق.

س: ما الذي يسبب تعطل فرع شبكة حافلة Genius الذي يتم التحكم فيه بواسطة IC693BEM334 بشكل متقطع؟

ج: عادةً ما تكون الأعطال المتقطعة ناتجة عن قيم مقاومات إنهاء الحافلة غير الصحيحة، أو وصلات الأسلاك غير المحكمة على الشريط الطرفي القابل للفصل، أو الضوضاء الكهربائية الزائدة التي يتم تحفيزها على طول الكابلات التسلسلية غير المحمية.

س: هل يمكن لوحدات IC693BEM334 متعددة مشاركة البيانات مباشرة مع بعضها البعض على نفس الرف؟

ج: لا، تشكل كل وحدة IC693BEM334 فرع شبكة Genius مستقلاً يتصل مباشرة بوحدة المعالجة المركزية لوحدة التحكم المنطقية المضيفة، ولكن لا يمكن لأفرع الحافلة الفردية تبادل البيانات مباشرة مع بعضها البعض دون المرور عبر منطق المعالج الرئيسي.

س: ما هي الاحتياطات التي يجب علي اتخاذها عند استبدال وحدة تحكم IC693BEM334 معطلة؟

ج: قم دائمًا بإيقاف تشغيل رف اللوحة الأساسية قبل استخراج الوحدة لحماية دبابيس اللوحة الخلفية بجهد 5 فولت، وتأكد من أن عنوان الحافلة ومعدل الباود للوحدة البديلة يتطابقان مع التكوين الأصلي قبل إعادة التشغيل.

س: كيف أختار مقاوم إنهاء الخط الصحيح لتركيب IC693BEM334؟

ج: يتم تحديد مقاومة الإنهاء المناسبة (التي تتراوح من 75 إلى 150 أوم) بواسطة مواصفات مقاومة الكابل ثنائي المحور المحدد المستخدم لطول تشغيل كابل حافلة Genius الخاص بك.
