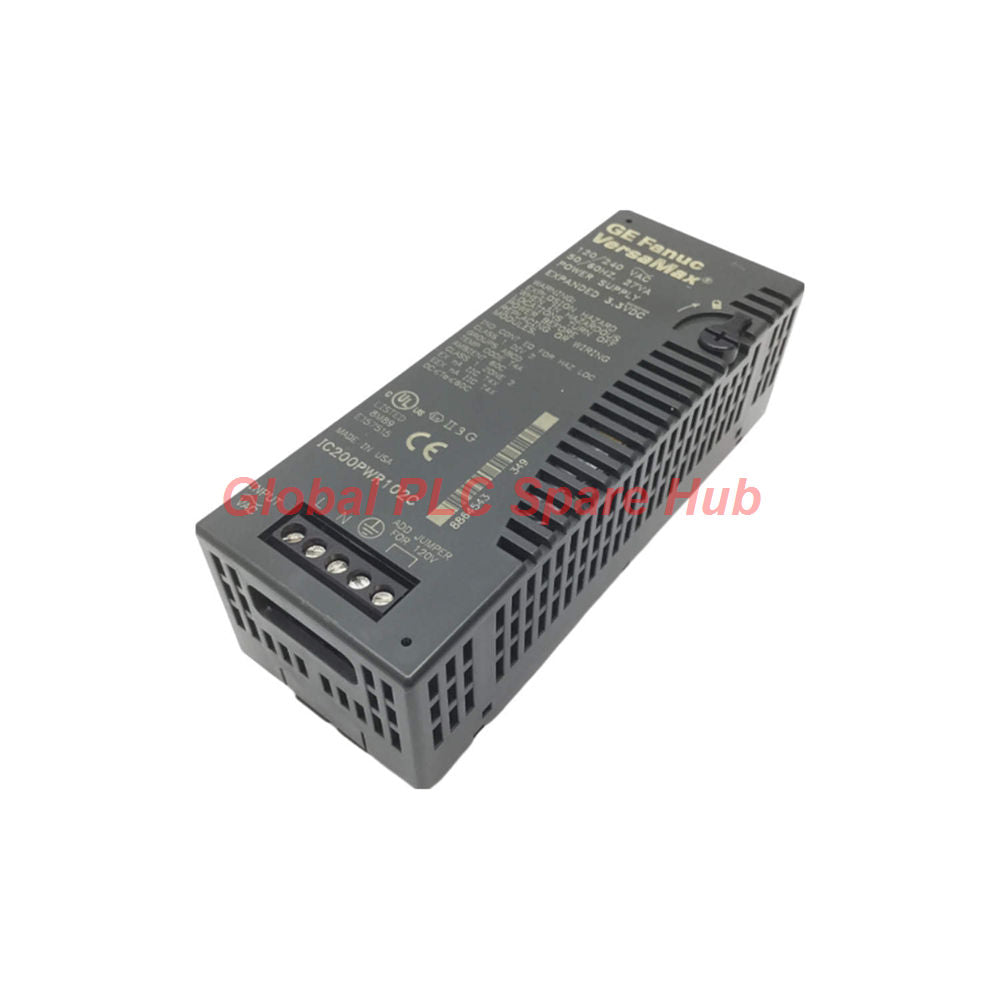

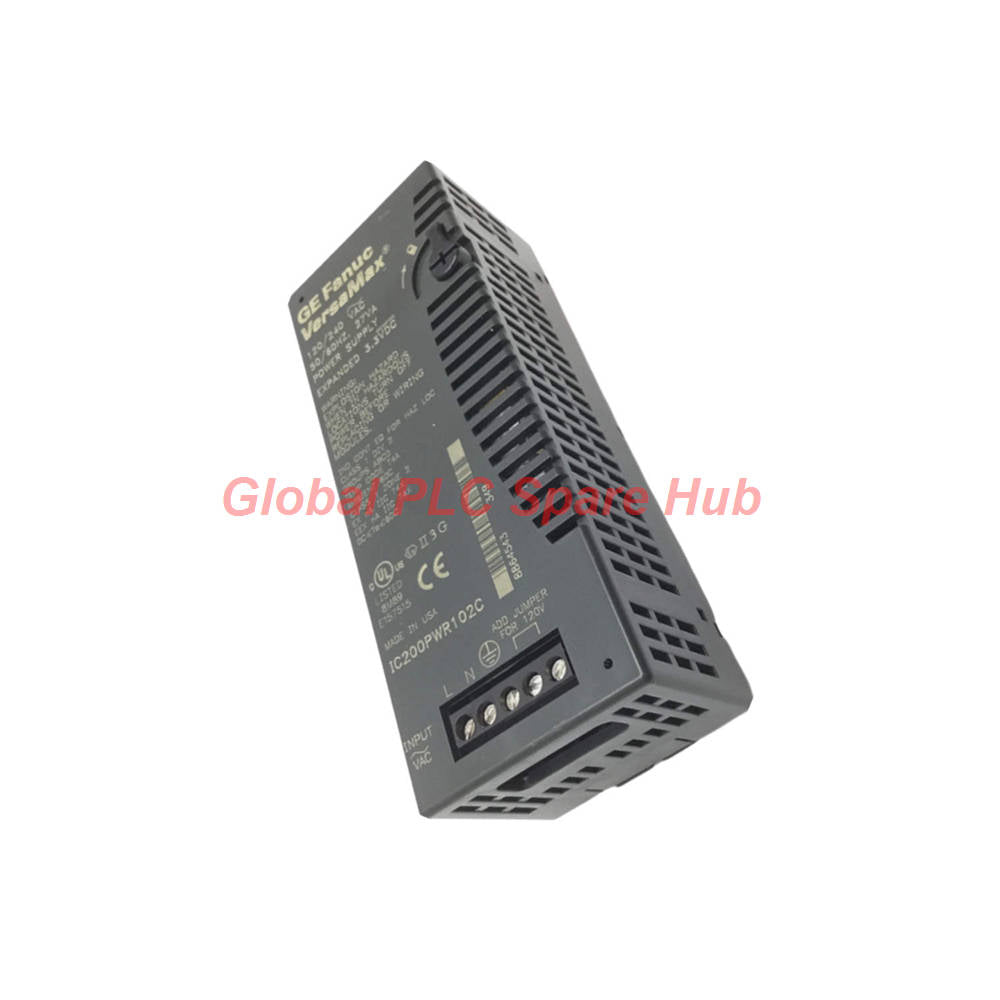

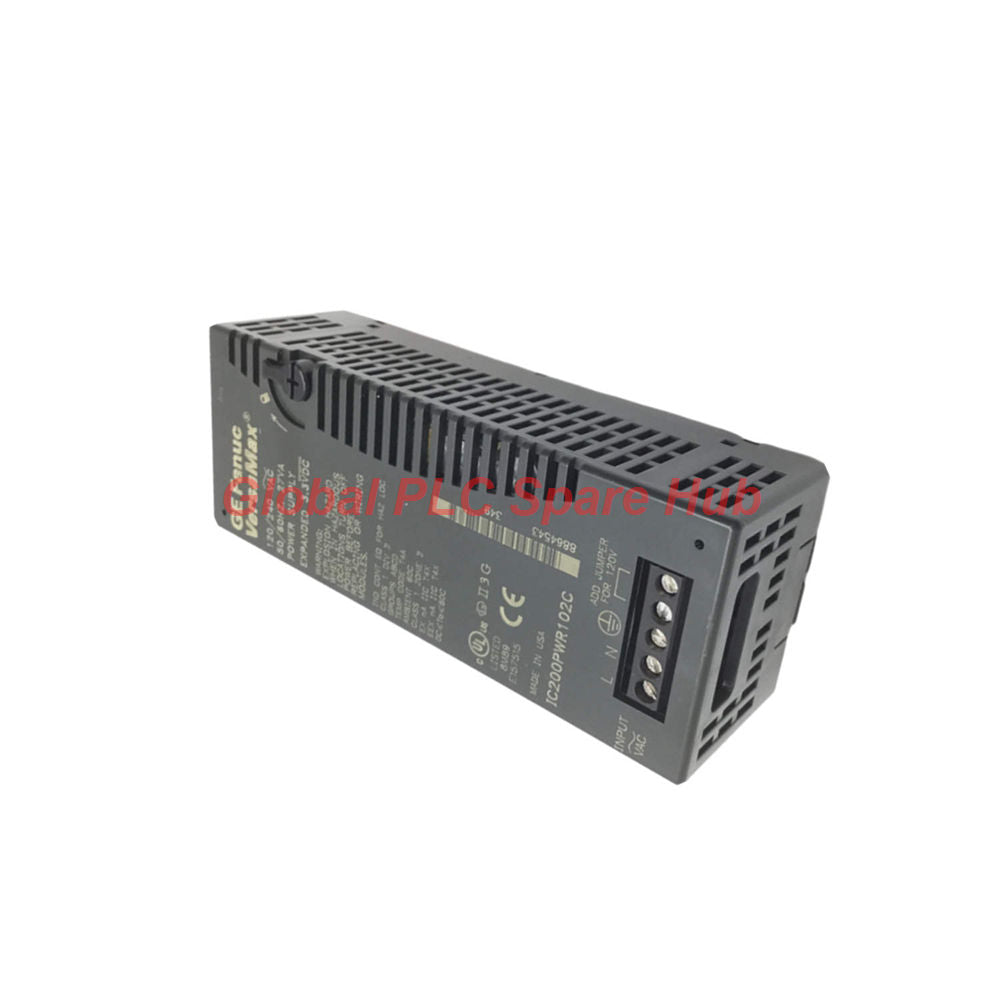

وحدة تزويد الطاقة الموسعة IC200PWR102 GE Fanuc

رؤى مجمّع الموزعات (HUB) الاحتياطية لوحدات التحكم المنطقية القابلة للبرمجة (PLC) العالمية

عند تشغيل رفوف اللوحات الخلفية عالية الكثافة من VersaMax التي تستخدم وحدة تزويد الطاقة الموسعة IC200PWR102، يجب على الفنيين الميدانيين التحقق بدقة من موضع وصلة الجهد الكهربائي المدخل قبل تنشيط الدائرة. يؤدي عدم إزالة وصلة الجهد الكهربائي عند الانتقال من خط تيار متردد 120 فولت إلى مصدر صناعي 240 فولت تيار متردد إلى إتلاف المكونات الداخلية على الفور. استنادًا إلى سجلات النشر العملي في غرف التحكم بالتصنيع الثقيل، فإن الحفاظ على مرشح تيار متردد مخصص قبل هذه الوحدة يزيل تمامًا ارتفاعات الجهد العابرة للخط، مما يضمن مخرجات تيار مستمر مستقرة 5 فولت و 3.3 فولت تحت أحمال وحدة المعالجة المركزية ووحدة الواجهة الشبكية الثقيلة.

المواصفات الهندسية والهيكل الكهربائي

• العلامة التجارية: GE Fanuc / Emerson Automation
• السلسلة: VersaMax
• رقم الموديل: IC200PWR102
• هيكل الوحدة: وحدة تزويد طاقة تيار متردد موسعة
• نطاق جهد الدخل: 85 إلى 132 فولت تيار متردد (مع وصلة)؛ 176 إلى 264 فولت تيار متردد (بدون وصلة)
• تصنيف الدخل الاسمي: 120 / 240 فولت تيار متردد
• نطاق تردد الدخل: 47 إلى 63 هرتز
• طاقة الدخل الظاهرية: 27 فولت أمبير كحد أقصى
• جهد الخرج للتيار المستمر: 5 فولت تيار مستمر و 3.3 فولت تيار مستمر
• سعة تيار الخرج: 1.5 أمبير كحد أقصى إجمالي (1.0 أمبير كحد أقصى على خط 3.3 فولت تيار مستمر)
• مدة الاحتفاظ بالطاقة: 20 ميلي ثانية اسميًا
• الأبعاد الفيزيائية: 49 ملم × 133.4 ملم × 39 ملم (باستثناء ارتفاع سكة DIN أو الحامل)

بروتوكولات التركيب وتكوين الوصلة

• آلية اختيار الجهد: قم بتركيب وصلة الطرف الأيمن حصريًا لخطوط 120 فولت تيار متردد الاسمية؛ قم بإزالتها بالكامل لأنظمة 240 فولت تيار متردد لمنع الفشل الكارثي.
• البنية التحتية للتركيب: قم بتثبيتها على قضبان DIN الصناعية القياسية أو حاملات تعزيز وحدة تزويد الطاقة المتخصصة.
• سلامة الأسلاك: عزل أسلاك دخل التيار المتردد عالية الجهد عن كابلات الاتصال منخفضة المستوى لتقليل التداخل الكهرومغناطيسي.

ميزات الحماية والتشخيص المضمنة

• ضمانات الدائرة: حماية إلكترونية مدمجة ضد أعطال الدائرة القصيرة والحمل الزائد الكهربائي.
• المراقبة التشغيلية: تتبع حالة اللوحة الخلفية في الوقت الفعلي عبر وحدة المعالجة المركزية للنظام ومؤشرات LED المرئية على أجهزة الرف المصاحبة.

الأجهزة المتوافقة وبيئات التطبيقات الصناعية

• الأجهزة المستهدفة: وحدات CPU من VersaMax، ووحدات الواجهة الشبكية (NIUs)، وكتل التوسع الرقمية/التناظرية للمدخلات/المخرجات، والوحدات الذكية.
• قطاعات النشر: خطوط تجميع أتمتة المصانع، ومفاتيح توزيع المياه البلدية، ولوحات التحكم في أتمتة المباني، وأنظمة التعبئة والتغليف الآلية.

شروط اللوجستيات والتسليم والضمان

• شركاء التسليم: يتم التعامل مع الشحن العالمي الآمن بواسطة FedEx و UPS و DHL.
• نافذة الإرسال: معالجة سريعة مع أوقات إرسال تتراوح من 24 إلى 48 ساعة.
• تغطية الضمان: ضمان استبدال شامل لمدة 12 شهرًا من تاريخ الشراء.

الأسئلة المتكررة (FAQ)

ماذا يحدث إذا تركت وصلة التكوين مثبتة أثناء تشغيل 240 فولت تيار متردد؟

ترك وصلة الجهد مثبتة تحت خط 240 فولت تيار متردد يتجاوز عتبات جهد المكونات، مما يتسبب في أضرار جسيمة للأجهزة ويشكل خطرًا كهربائيًا مميتًا على الأفراد.

هل يمكن أن تعمل هذه الوحدة الموسعة كمصدر طاقة ثانوي على حامل معزز؟

نعم، تم تصميم IC200PWR102 للعمل بسلاسة كمصدر طاقة تكميلي أو ثانوي عند تركيبه على حامل معزز لوحدة تزويد الطاقة المخصصة.

لماذا تمتلك الوحدة حدًا أقصى صارمًا لتيار الخرج الكلي يبلغ 1.5 أمبير؟

لا يمكن أن يتجاوز سحب التيار المجمع عبر قناتي 5 فولت تيار مستمر و 3.3 فولت تيار مستمر 1.5 أمبير لمنع تشبع المحول الداخلي والحمل الزائد الحراري.

كيف يحمي وقت الاحتفاظ البالغ 20 ميلي ثانية رف PLC أثناء انقطاع التيار الكهربائي الجزئي؟

يحافظ بنك مكثفات الاحتفاظ على جهود تيار مستمر داخلية مستقرة لمدة 20 ميلي ثانية أثناء انخفاضات خط التيار المتردد القصيرة، مما يسمح لوحدة المعالجة المركزية بتنفيذ إيقاف تشغيل منظم أو تجاوز الانقطاعات الصغيرة.

ما هي خطوات التقييم التي يجب أن توجهني عند استبدال كتل الطاقة القديمة من VersaMax؟

تأكد من أن خط الخدمة الوارد لديك يتوافق مع معلمات 120 فولت تيار متردد أو 240 فولت تيار متردد، وتحقق من أن حمل تيار اللوحة الخلفية يظل ضمن حد 1.5 أمبير، وتأكد من توفر الفتحة المادية على سكة DIN الخاصة بك.
