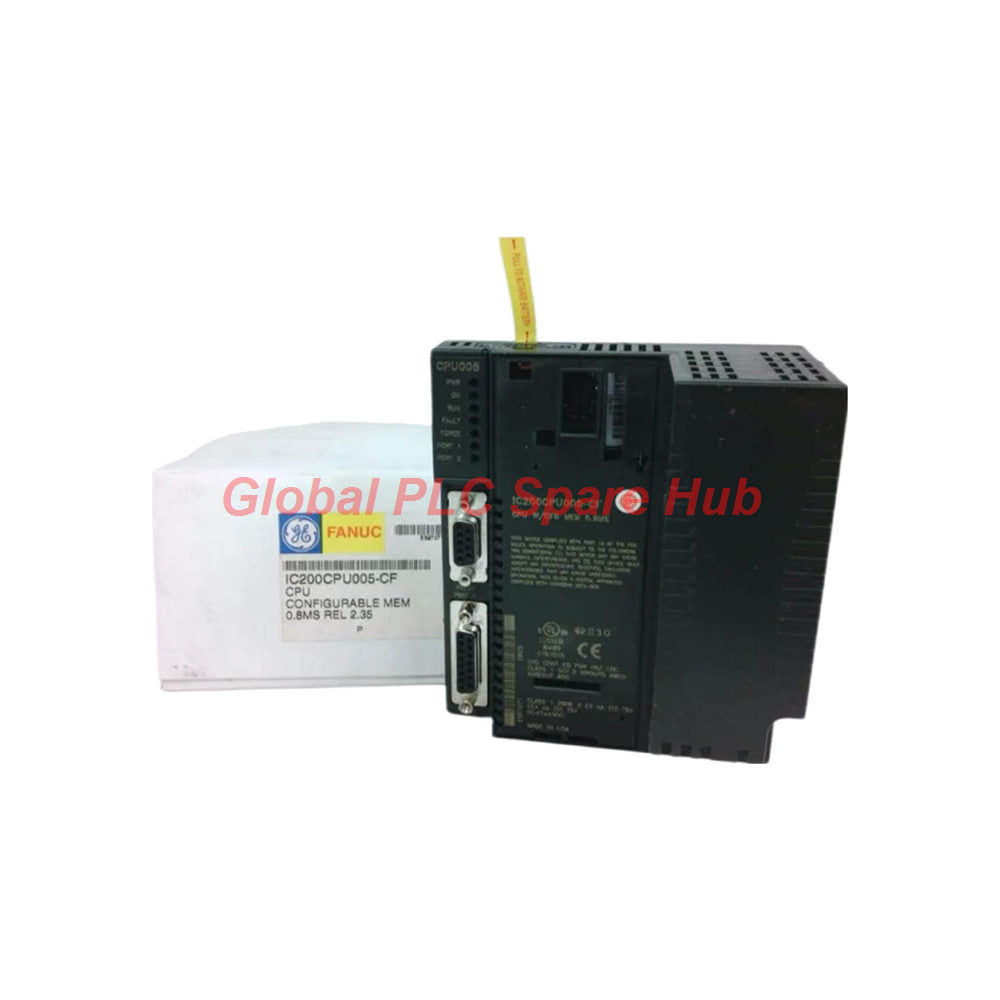

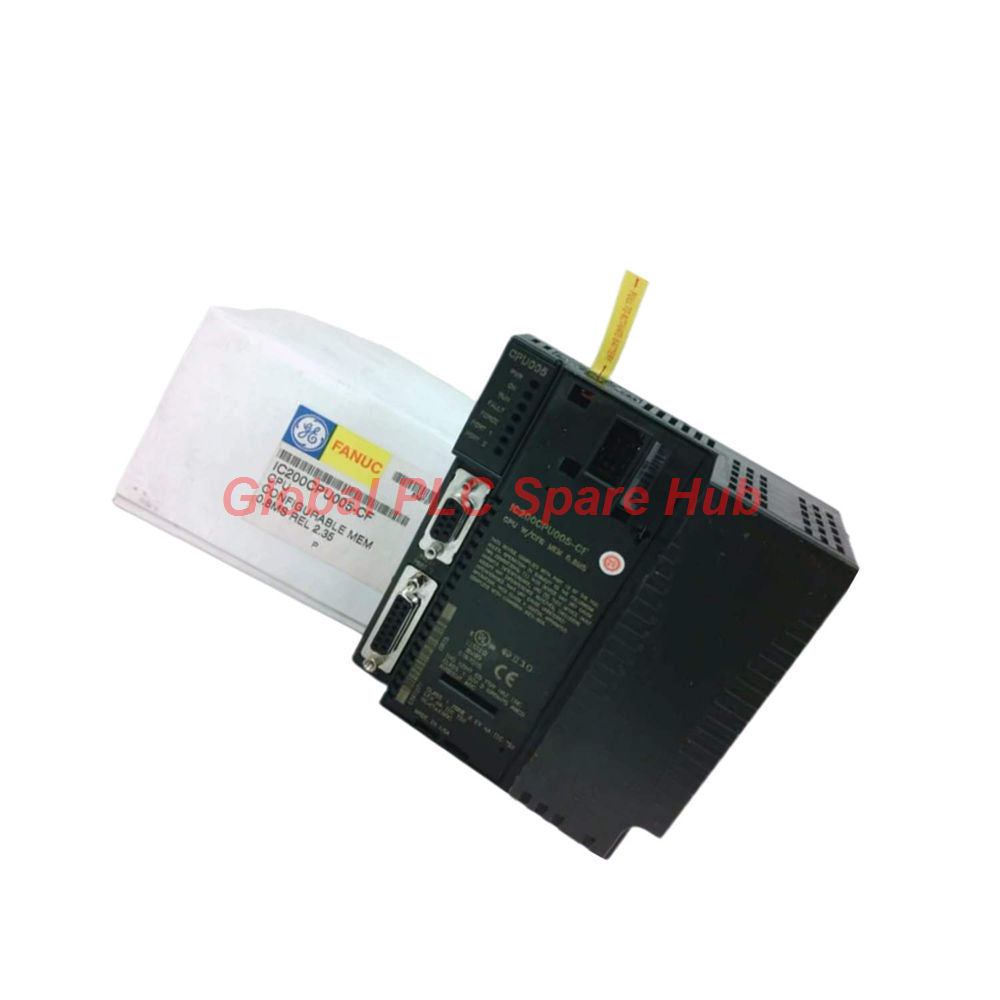

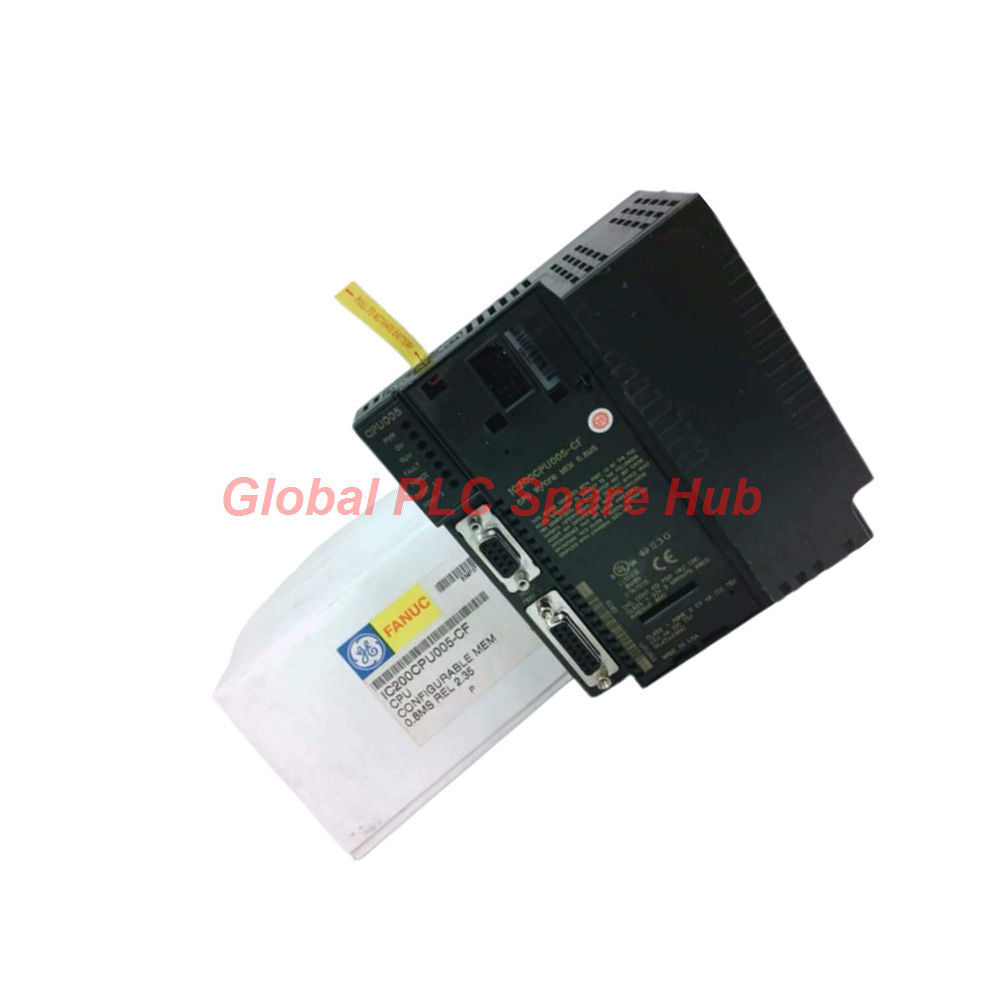

وحدة تحكم وحدة المعالجة المركزية من سلسلة VersaMax PLC GE IC200CPU005

نظرة عامة على المنتج

إن IC200CPU005 هي وحدة معالجة مركزية مدمجة وعالية الأداء مصممة خصيصًا لهيكل التشغيل الآلي VersaMax. تم تصنيعها في الأصل بواسطة GE Fanuc، وتدير هذه الوحدة تنفيذ منطق النظام وتخزين الذاكرة واتصالات الأجهزة الطرفية عبر عقد الإدخال/الإخراج الموزعة. مزودة بذاكرة مستخدم قابلة للتكوين بسعة 64 كيلوبايت، توفر IC200CPU005 إمكانيات معالجة منطقية سريعة مصممة للتعامل مع ما يصل إلى 64 وحدة مادية و 2,048 نقطة منفصلة. يعتمد مهندسو التشغيل الآلي على هذا المعالج للتحكم الفعال والصغير الحجم في البيئات الصناعية المتنوعة.

المواصفات التقنية

• العلامة التجارية: GE Fanuc
• السلسلة: VersaMax
• الموديل / رقم القطعة: IC200CPU005
• نوع المكون: وحدة المعالجة المركزية (CPU Module)
• سعة ذاكرة المستخدم: 64 كيلوبايت
• سرعة تنفيذ المنطق الثنائي: 0.8 مللي ثانية/كيلوبايت من التعليمات
• سعة الإدخال/الإخراج: ما يصل إلى 2,048 نقطة عبر 64 وحدة كحد أقصى
• منافذ الاتصال: واجهتان تسلسليتان مدمجتان RS-232 و RS-485
• استهلاك طاقة اللوحة الخلفية: 35 مللي أمبير إلى 135 مللي أمبير عند 5 فولت تيار مستمر (يختلف باختلاف استخدام المحول)
• الأبعاد الفيزيائية: 4.2 بوصة × 5.0 بوصة × 2.7 بوصة
• نطاق درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية
• طريقة التبريد: الحمل الحراري الطبيعي (يتطلب تدفق هواء غير معيق)
• الغطاء / التركيب: غطاء مفتوح، قاعدة تثبيت على سكة DIN

قدرات التشخيص ومراقبة حالة النظام

• ذاكرة الوصول العشوائي المدعومة بالبطارية: تستخدم بطارية ليثيوم قابلة للإزالة للحفاظ على سلامة ذاكرة البرنامج وتشغيل ساعة الوقت الحقيقي الداخلية أثناء انقطاع التيار الكهربائي.
• تتبع أخطاء الاتصال: تراقب مصافحة الرابط التسلسلي وإطارات الحزم عبر منافذ RS-232/485 لاكتشاف انتهاء مهلة الشبكة.
• تسجيل الأخطاء: تسجل أخطاء مراقبة المعالج، واختلافات تكوين الأجهزة، وتحذيرات انخفاض البطارية عبر تشخيصات برامج البرمجة.

التطبيقات الموصى بها والمعدات المتوافقة

• المعدات المتوافقة: وحدات توسيع الإدخال/الإخراج VersaMax، وأطراف البرمجة، وأجهزة الكمبيوتر الشخصية التي تشغل برامج التكوين.
• القطاعات الصناعية: بناء آلات OEM، خلايا تجميع التشغيل الآلي للمصانع، ناقلات مناولة المواد، وعمليات التصنيع المنفصلة.
• تكامل النظام: مصمم للوحات التحكم ذات المساحة المحدودة التي تتطلب معالجة منطقية معيارية مثبتة على سكة DIN.

رؤية Global PLC Spare HUB

عند استبدال أو تشغيل IC200CPU005، يجب على الفنيين التحقق بعناية من حسابات سحب التيار للوحة الخلفية إذا كانت المحولات التسلسلية متصلة، حيث يرتفع استهلاك الطاقة من 35 مللي أمبير إلى 135 مللي أمبير. بالإضافة إلى ذلك، يجب دائمًا عمل نسخة احتياطية من برنامج التطبيق على الذاكرة الوميضية قبل تبديل بطارية الليثيوم الاحتياطية الداخلية لمنع فقدان البيانات. يضمن توفير خلوص عمودي كافٍ فوق وتحت الوحدة ذات الغطاء المفتوح تبريدًا بالحمل الحراري الطبيعي لمنع الاختناق الحراري في خزانات التحكم عالية الكثافة.

الشحن والضمان وتلبية الطلبات

• الإرسال العالمي: شحن سريع وآمن في جميع أنحاء العالم عبر FedEx و UPS و DHL.
• نافذة التنفيذ: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة من تأكيد الطلب.
• تغطية الضمان: مدعوم بضمان شامل لمدة 12 شهرًا لضمان موثوقية التشغيل على المدى الطويل.

الأسئلة الشائعة

س: كيف أقوم بتوصيل جهاز كمبيوتر برمجة بوحدة المعالجة المركزية IC200CPU005؟

ج: يمكنك توصيل طرف برمجة أو جهاز كمبيوتر مباشرة بوحدة المعالجة المركزية باستخدام منافذ الاتصال التسلسلية المدمجة RS-232 أو RS-485 مع كابل محول بروتوكول مناسب.

س: ما الذي يتسبب في إشارة IC200CPU005 إلى تحذير انخفاض البطارية أثناء بدء التشغيل؟

ج: يشير تحذير انخفاض البطارية إلى أن جهد البطارية الاحتياطية القابلة للإزالة الداخلية قد انخفض إلى ما دون عتبات التشغيل، مما يتطلب استبدالاً فوريًا بينما يكون النظام قيد التشغيل أو مدعومًا لتجنب فقدان بيانات ذاكرة الوصول العشوائي.

س: هل يمكن لوحدة IC200CPU005 أن تعمل بدون مصدر طاقة خارجي متصل بمنافذها التسلسلية؟

ج: نعم، تسحب وحدة المعالجة المركزية طاقتها التشغيلية الأساسية (35 مللي أمبير كحد أدنى) مباشرة من اللوحة الخلفية لـ VersaMax بقوة 5 فولت تيار مستمر، على الرغم من أن استخدام محولات تسلسلية مزودة بالطاقة سيزيد من إجمالي استهلاك التيار إلى 135 مللي أمبير.

س: ما هي الاحتياطات اللازمة فيما يتعلق بالإدارة الحرارية لوحدة المعالجة المركزية هذه؟

ج: نظرًا لأن IC200CPU005 تعتمد كليًا على التبريد بالحمل الحراري داخل غلاف مفتوح، يجب عليك تثبيت سكة DIN أفقيًا مع وجود فجوات هوائية واضحة أعلاه وأسفله لمنع ارتفاع درجة الحرارة المحلية.

س: كيف أختار بين توسيع الوحدات المحلية مقابل ترقية سعة الرف في نظام IC200CPU005؟

ج: قم دائمًا بتقييم ميزانية طاقة اللوحة الخلفية الإجمالية وتأكد من عدم تجاوز الحد الأقصى للمعالج وهو 64 وحدة متصلة أو 2,048 نقطة إدخال/إخراج إجمالية قبل إضافة المزيد من التوسعات للأجهزة.
